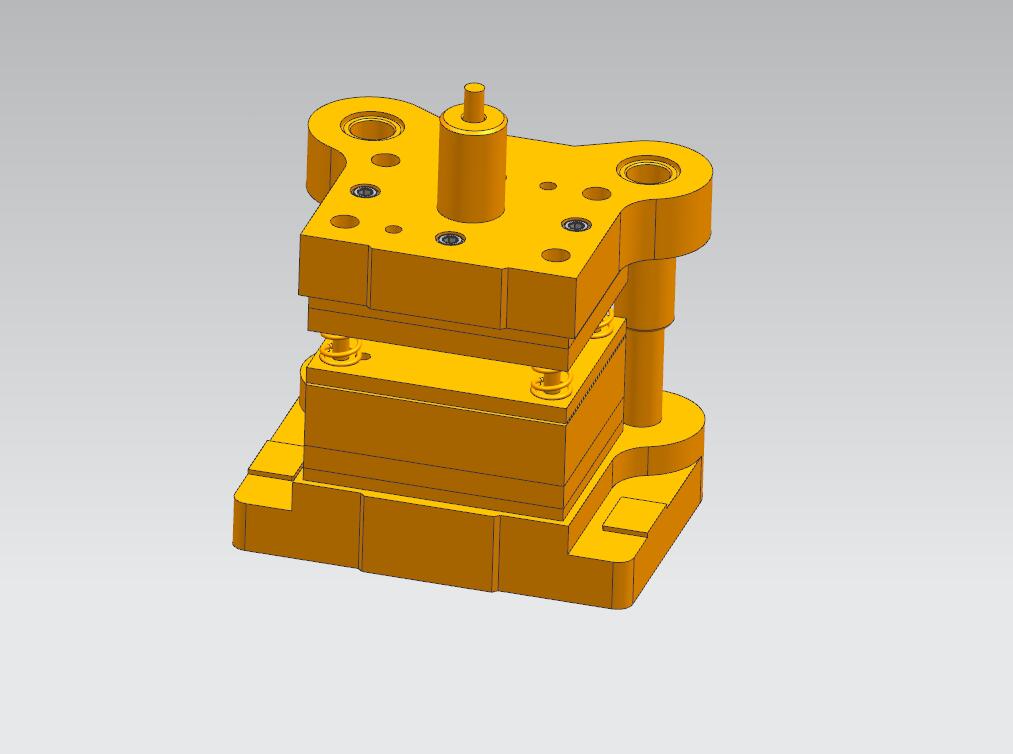

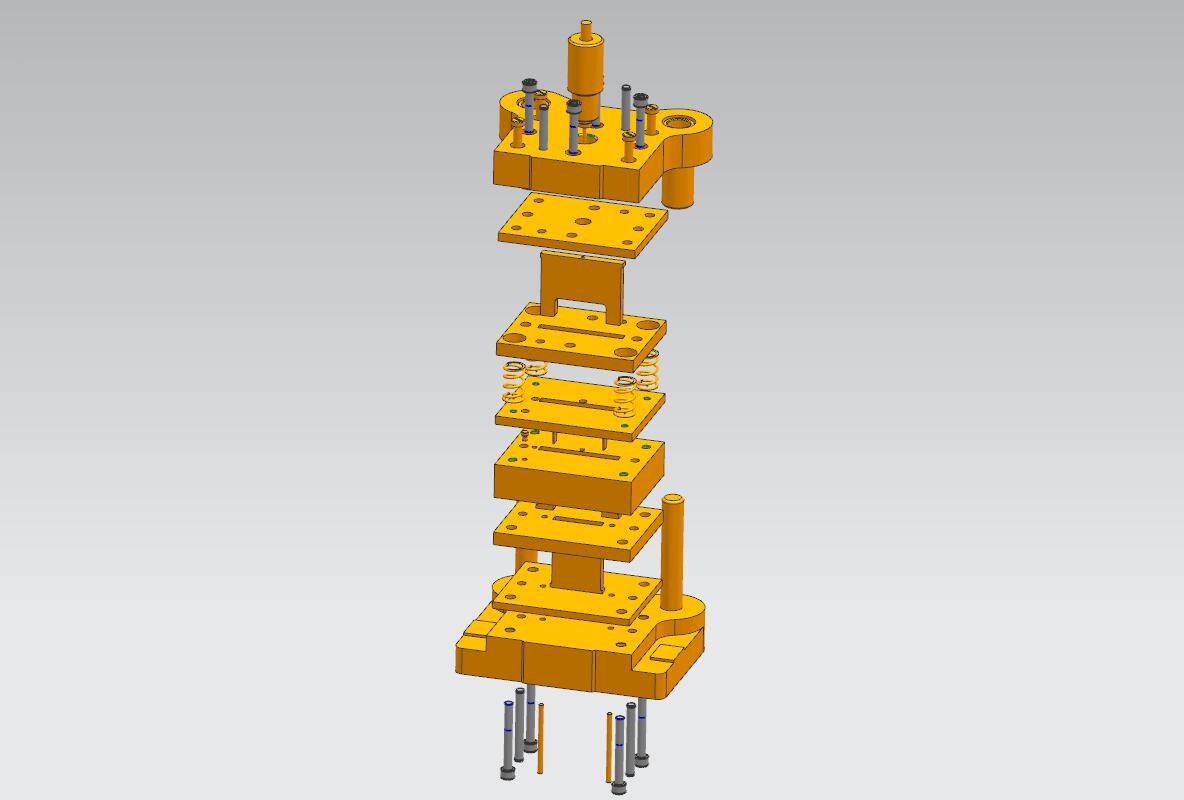

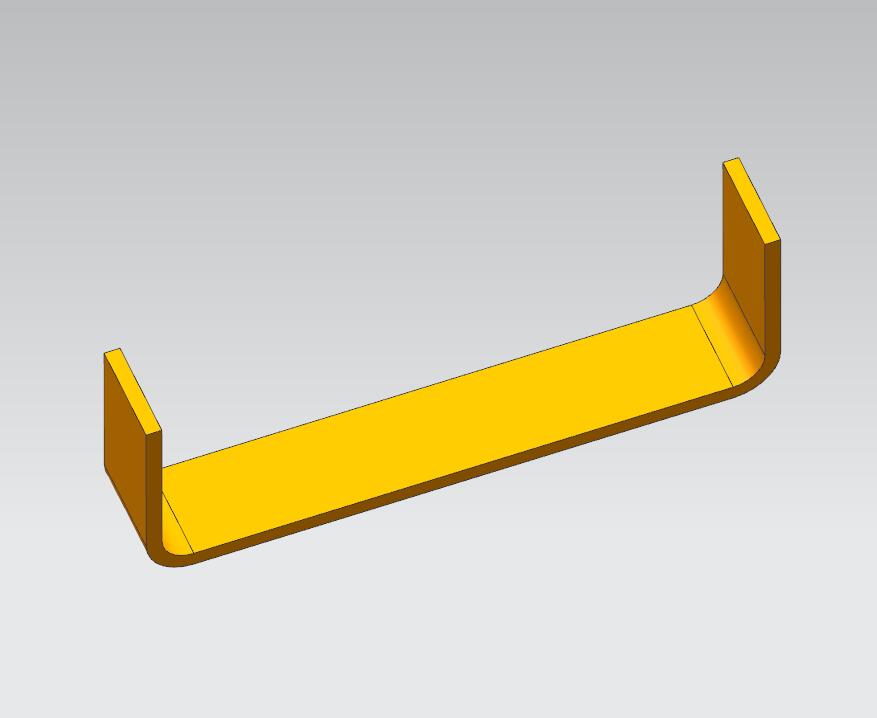

U形件弯曲模具（CAD图+UG三维） 材料：15钢，厚度为1.5mm 宽度为10mm 1、选用滑动导向后侧导柱160×125标准模架. 2、送料方式采用前后送料. 3、导套与上模座配合为H7/n6，导柱导套配合H7/h6， 导柱与下模座配合H7/n6
U形件弯曲模具（CAD图+UG三维）
图纸描述

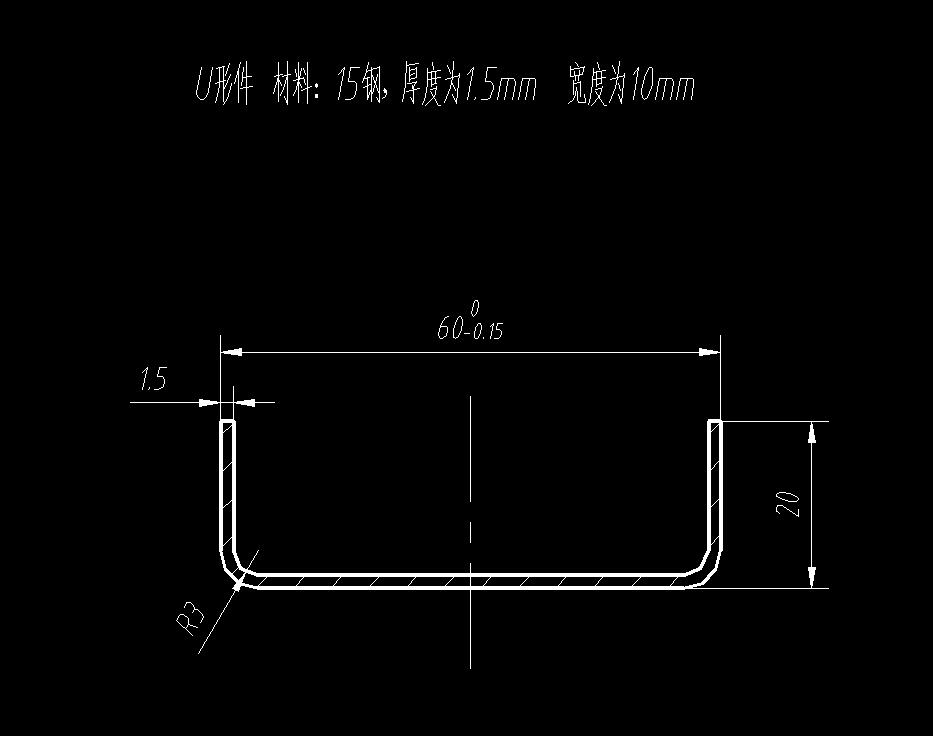

U形件弯曲模具（CAD图+UG三维） 材料：15钢，厚度为1.5mm 宽度为10mm 1、选用滑动导向后侧导柱160×125标准模架. 2、送料方式采用前后送料. 3、导套与上模座配合为H7/n6，导柱导套配合H7/h6， 导柱与下模座配合H7/n6
下载需要80金币 推广可免费下载
立即下载 收藏
图纸信息
作者
赵宫
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  J051--hn199.stp | 1.14M |
| 2 |  图纸.dwg | 267.13K |
| 3 |  10_tanhuang.prt | 366.00K |
| 4 | 11_tuaomo_GEDB.prt | 220.00K |
| 5 | 12_S_dianban.prt | 184.50K |
| 6 | 13_xieliao_LD.prt | 185.00K |
| 7 | 14_tuigan.prt | 127.00K |
| 8 | 15_mobin.prt | 144.50K |
| 9 | 16_dagan.prt | 129.50K |
| 10 | 17_tuaomo.prt | 184.00K |
| 11 | 1_X_mozuo.prt | 393.50K |
| 12 | 20_WQ_tumo.prt | 143.00K |
| 13 | 21_dingkuai.prt | 146.00K |
| 14 | 23_dinggan.prt | 140.00K |
| 15 | 2_daozu.prt | 144.50K |
| 16 | 4_X_dianban.prt | 146.00K |
| 17 | 5_tumo_GDB.prt | 205.50K |
| 18 | 6_aomo.prt | 279.50K |
| 19 | 7_dangliaoxiao.prt | 149.00K |
| 20 | 8_daotao.prt | 162.00K |
| 21 | 9_xieliaoban.prt | 207.00K |
| 22 | GB-T119.1-200010x55.prt | 211.50K |
| 23 | GB-T119.1-200010x85.prt | 210.50K |
| 24 | GB-T70.1-2000M10x50.prt | 307.00K |
| 25 | GB-T70.1-2000M10x80.prt | 296.50K |
| 26 | gongjian.prt | 146.00K |
| 27 | J051--hn199.prt | 624.00K |
| 28 | S_mozuo.prt | 295.50K |
