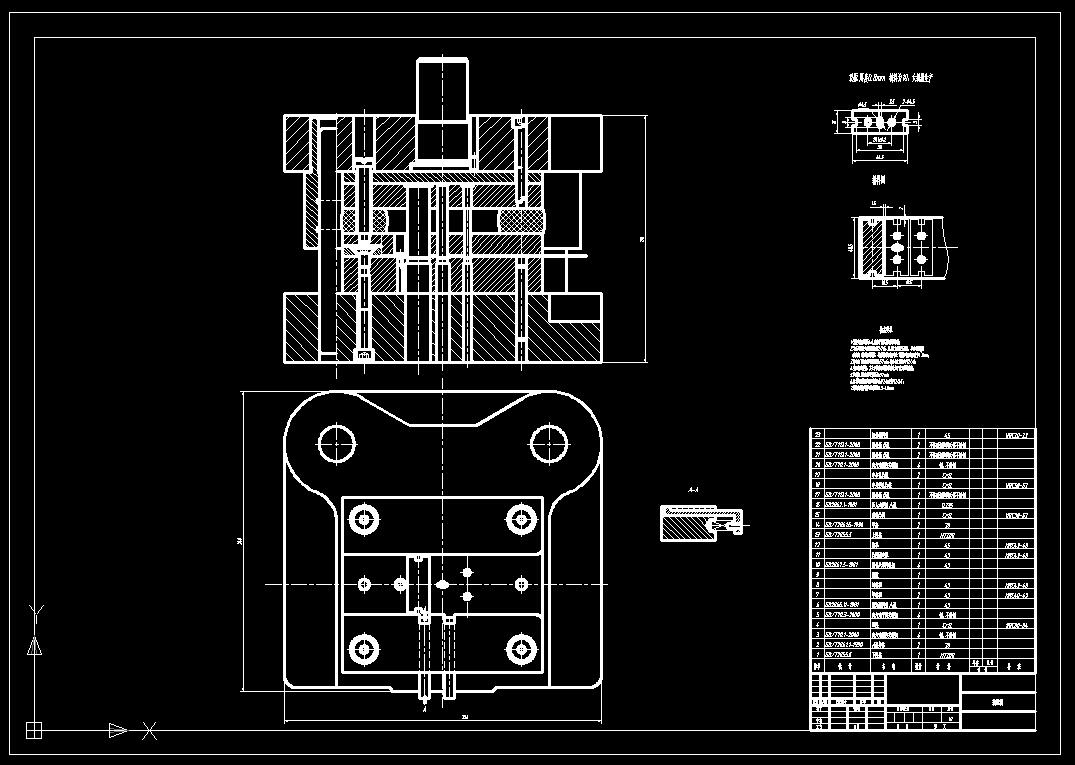

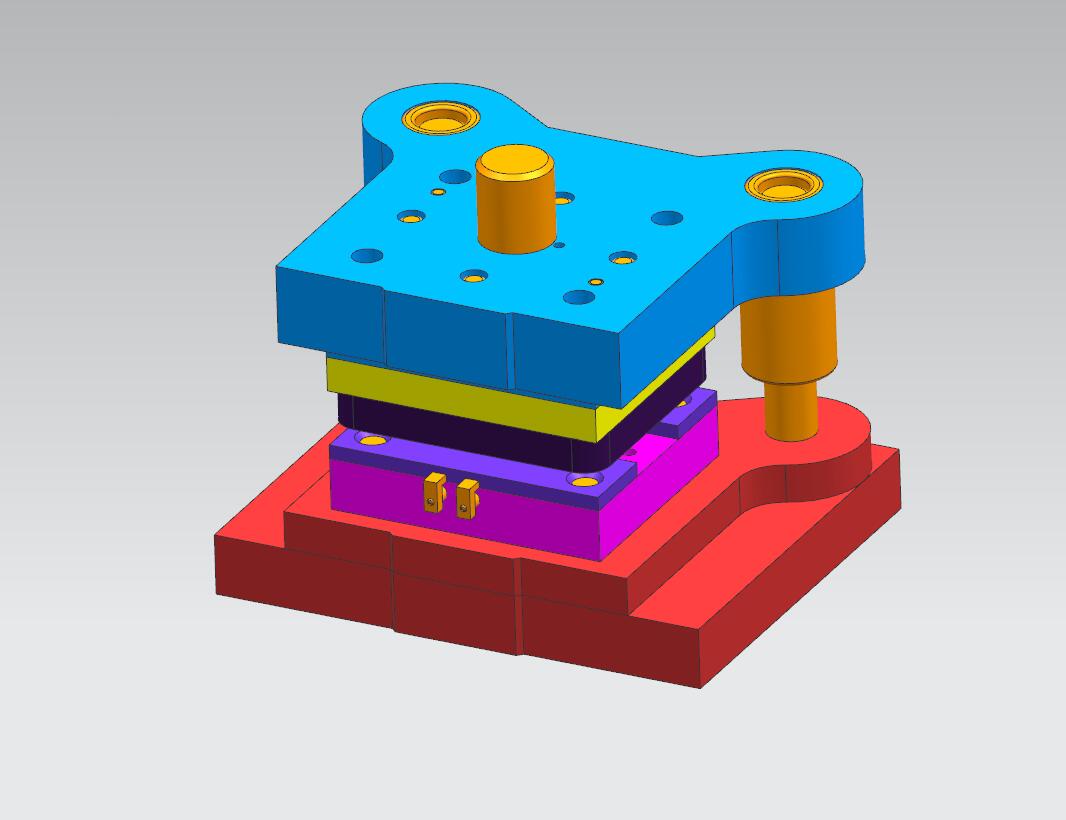

联板冲孔落料复合模（CAD图+UG三维+工作动画）
图纸描述

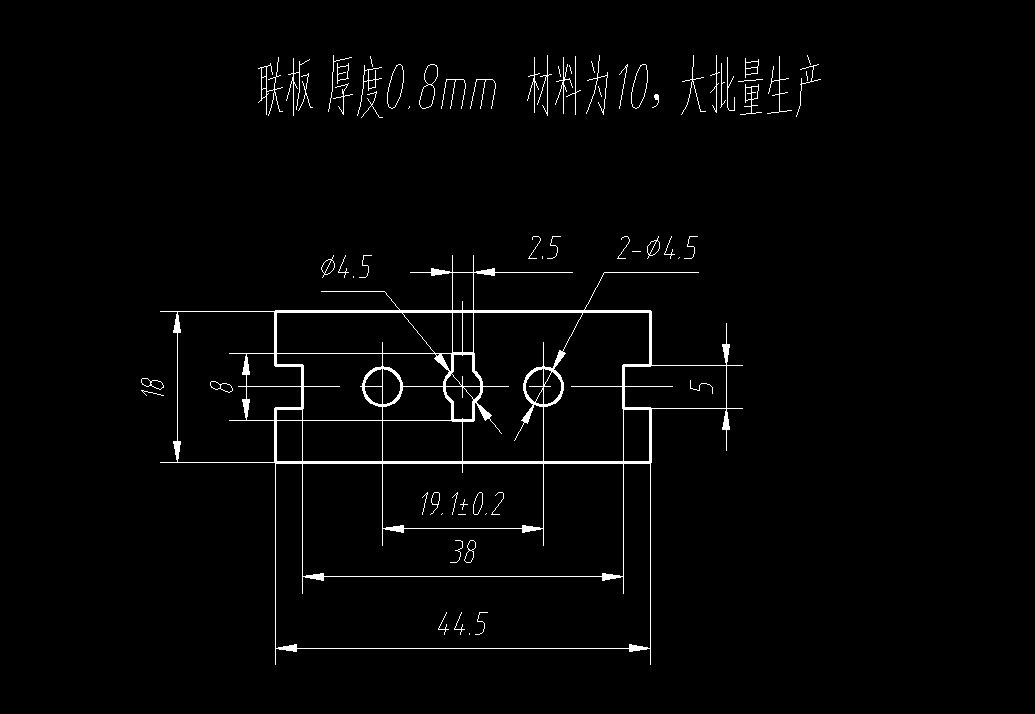

联板冲孔落料复合模（CAD图+UG三维+工作动画） 厚度0.8mm 材料为10，大批量生产 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要200金币
立即下载 收藏
图纸信息
作者
WX_203068
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  工作动画.avi | 9.02M |

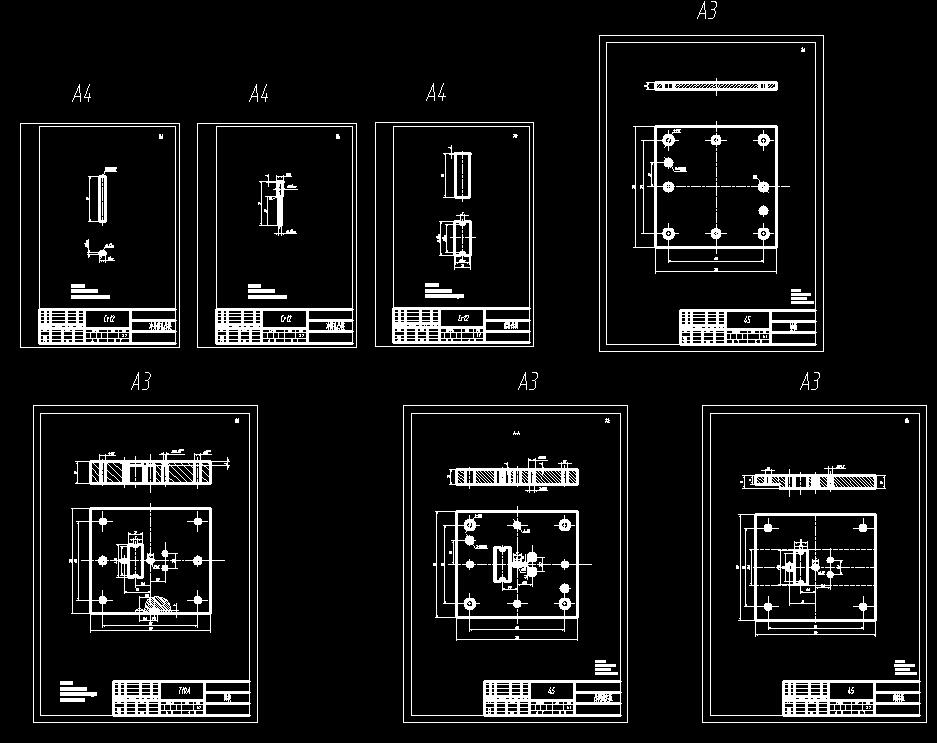

| 2 |  图纸汇总.dwg | 265.39K |
| 3 |  aomo_model1.prt | 476.00K |

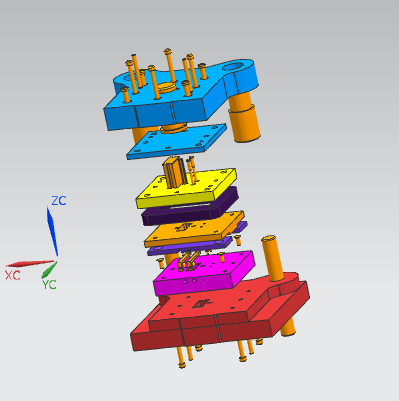

| 4 | baozhatu_asm1.prt | 322.50K |
| 5 | chongyixingkong_model1.prt | 253.50K |
| 6 | chongyuankongaomo_model1.prt | 174.50K |
| 7 | dangliaoluiding_model2.prt | 162.00K |
| 8 | daoliaoban_model4.prt | 289.00K |
| 9 | daotao_model2.prt | 188.00K |
| 10 | daozhu_model2.prt | 142.50K |
| 11 | dianban_model1.prt | 211.00K |
| 12 | luoliapaomo_model1.prt | 268.00K |
| 13 | M8X60_model2.prt | 167.00K |
| 14 | mobing_model2.prt | 175.50K |
| 15 | shangmozuomozuo_model1.prt | 445.00K |

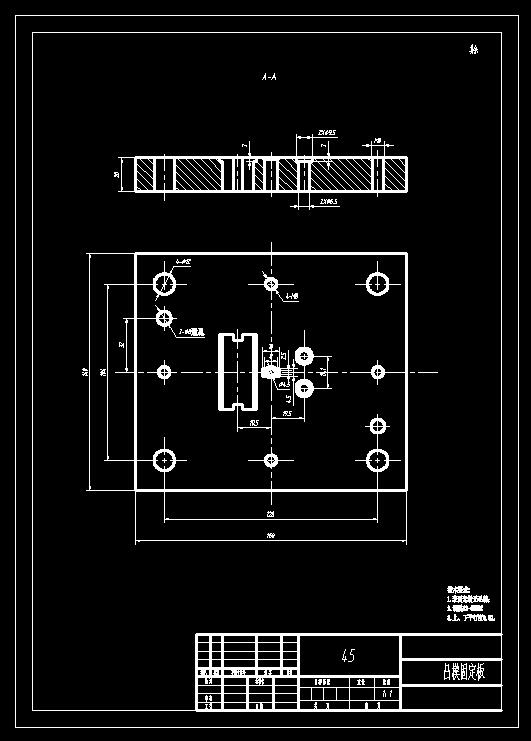

| 16 | tumogudingban_model1.prt | 536.00K |
| 17 | xiamozuo_model1.prt | 732.00K |
| 18 | xiangjiao_model1.prt | 233.50K |
| 19 | xiao8X67_model2.prt | 141.50K |
| 20 | xiao8X77_model2.prt | 142.00K |
| 21 | xieliaoban_model1.prt | 357.00K |
| 22 | xielioaluoding_model2.prt | 213.00K |
| 23 | zzhuangptu_asm1.prt | 304.00K |
| 24 | _asm1.prt | 304.50K |
| 25 | _model1.prt | 468.00K |
| 26 | _model2.prt | 220.50K |
| 27 | _model3.prt | 165.00K |
| 28 | _model4.prt | 159.50K |
| 29 | _model5.prt | 142.00K |
