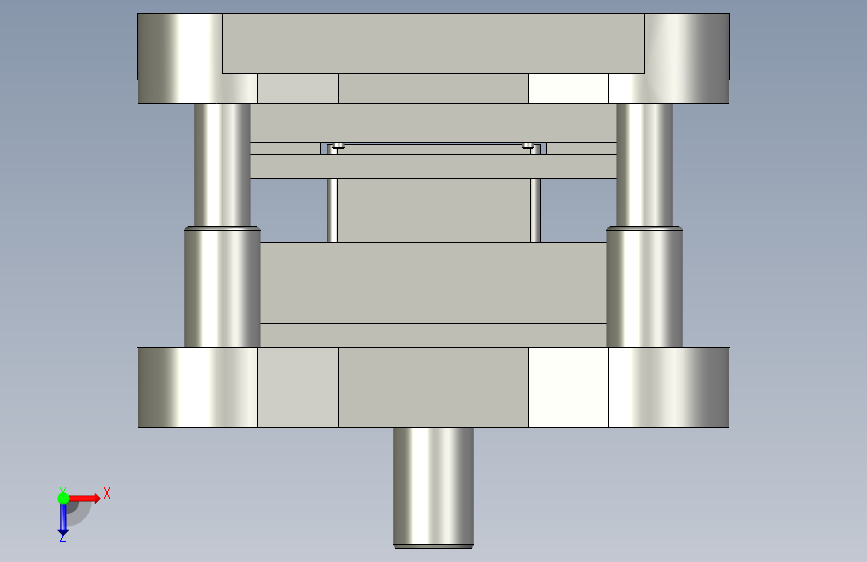

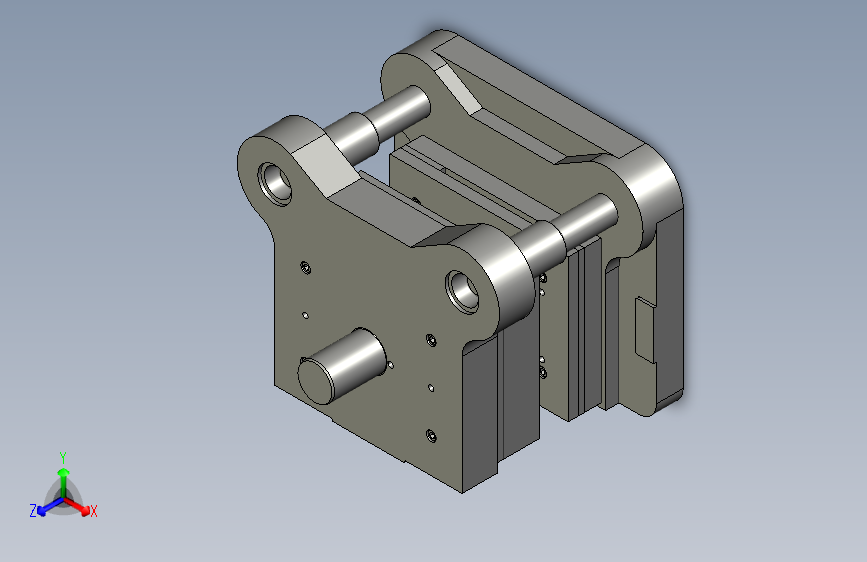

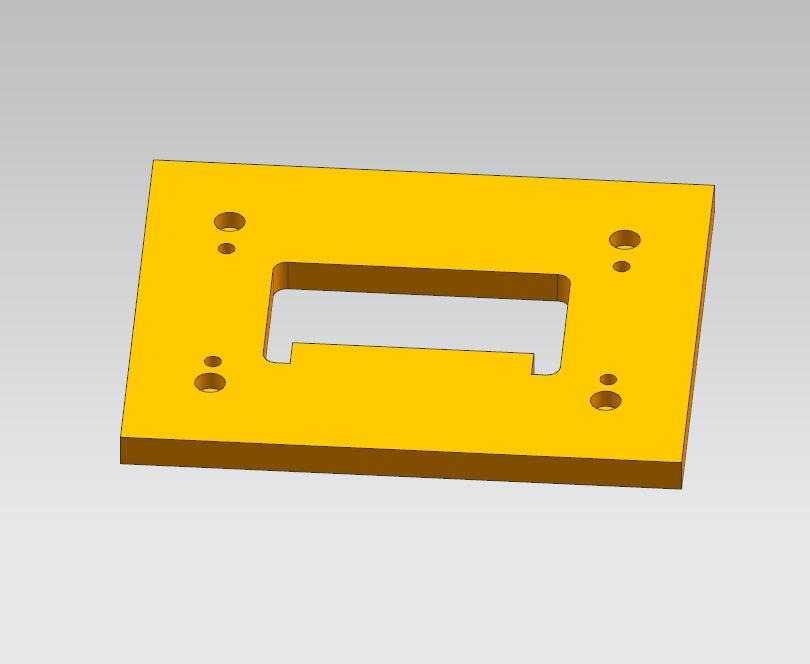

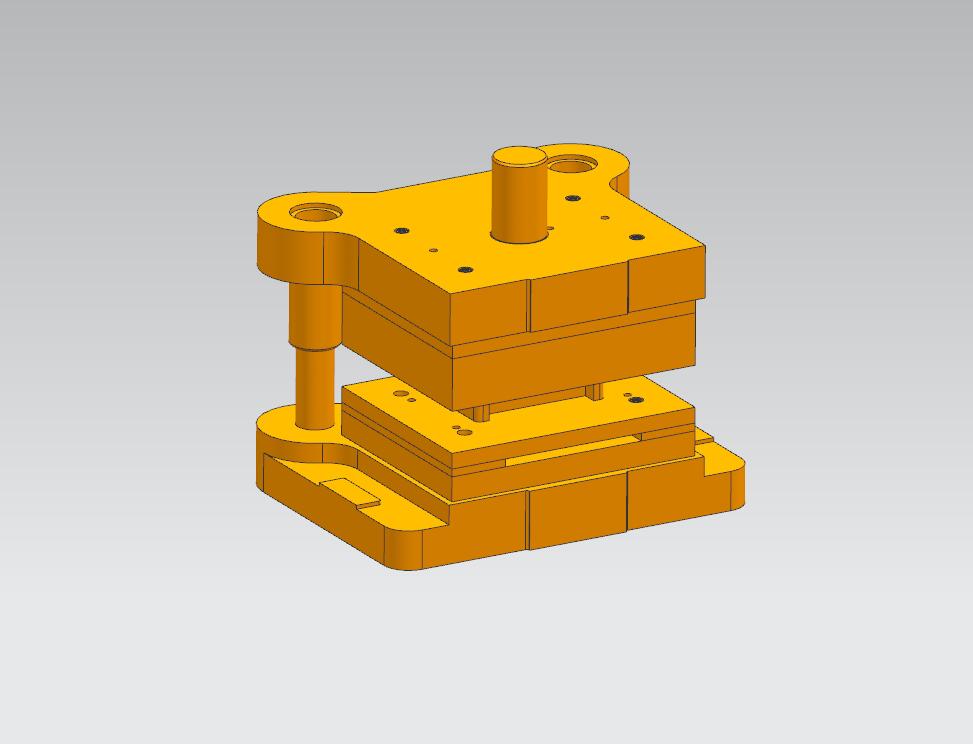

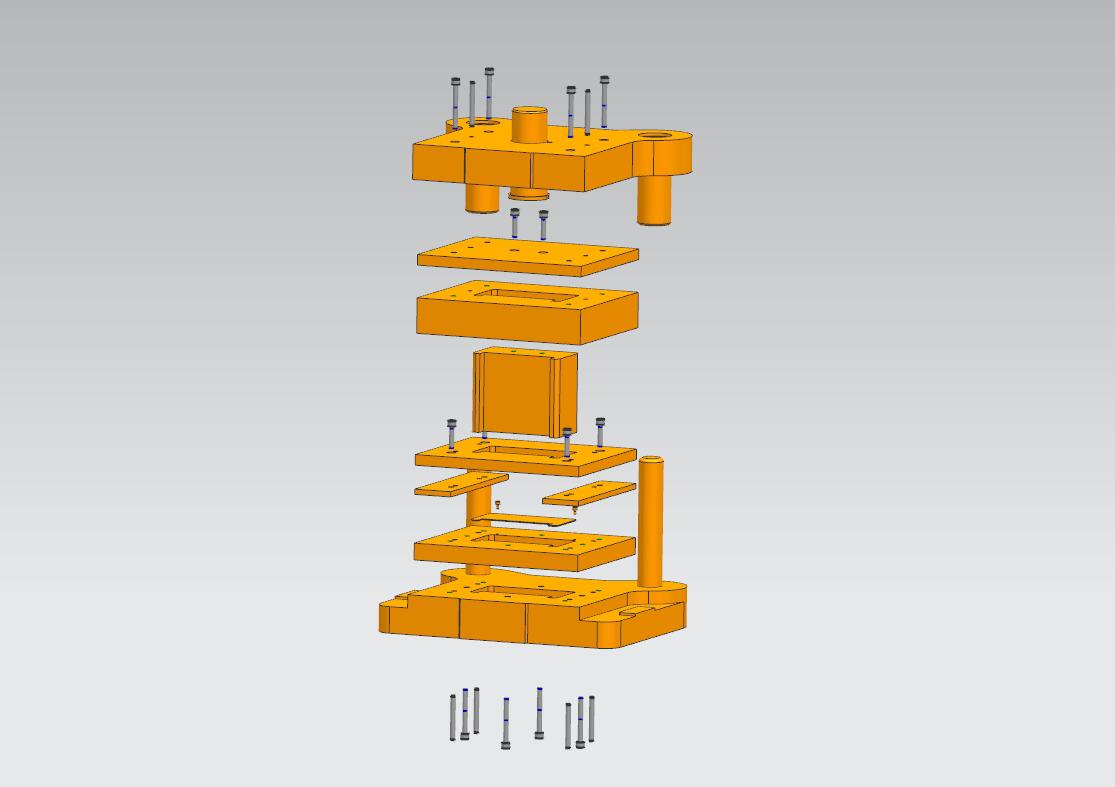

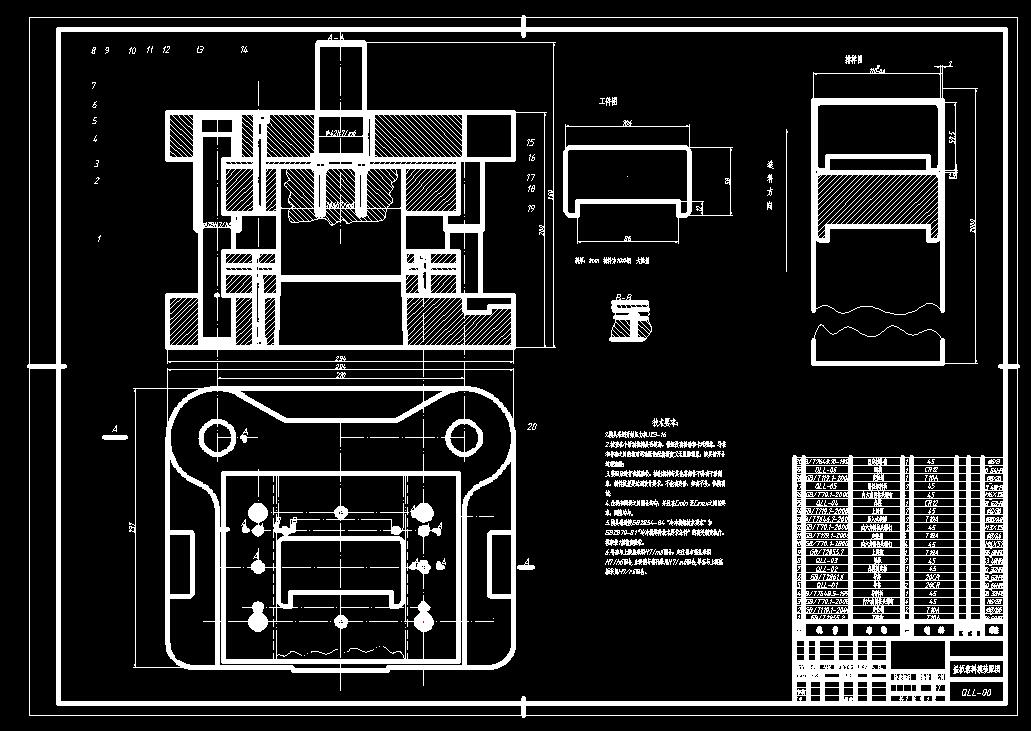

盖板落料模（CAD图+UG三维）
图纸描述

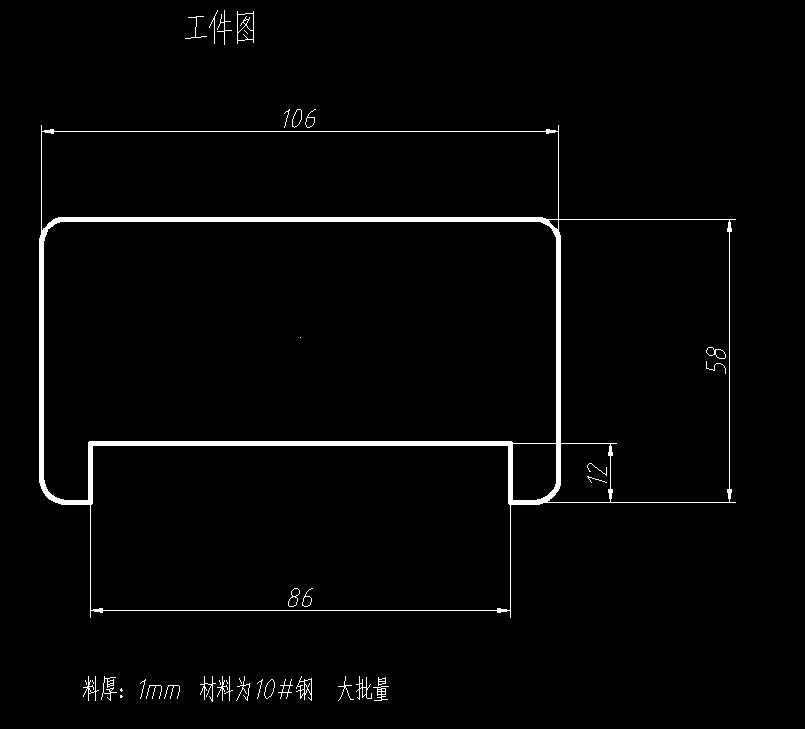

盖板落料模（CAD图+UG三维）料厚：1mm 材料为10#钢 大批量 1.模具采用开始压力机J23-16 2.检查各个活动机构是否适当，保证没有松动和卡死现象，导柱和导套之间的相对运动既能保持精度又无阻滞现象，模具的开合过程流畅； 3.装配后进行试模验收，推出机构与其他零部件不得有干涉现象，制件质量要达到设计要求，不能有变形，如有不妥，修模再试;
下载需要200金币
立即下载 收藏
图纸信息
作者
令狐萱
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  J035-HN154.stp | 596.03K |
| 2 |  盖板落料--UG.dwg | 138.53K |
| 3 |  13_mobin.prt | 171.50K |
| 4 | 15_tumo.prt | 173.50K |
| 5 | 17_xieliaoban.prt | 226.50K |
| 6 | 19_aomo.prt | 282.50K |
| 7 | 1_X_mozuo.prt | 604.00K |
| 8 | 4_daoliaoban.prt | 171.00K |
| 9 | 5_daozu.prt | 142.50K |
| 10 | 6_daotao.prt | 152.00K |
| 11 | 7_tumo_GDB.prt | 214.50K |
| 12 | 9_S_mozuo.prt | 254.00K |
| 13 | dangliaoxiao.prt | 139.00K |
| 14 | GB-T119.1-20006x50.prt | 212.00K |
| 15 | GB-T70.1-2000M6x25.prt | 295.50K |
| 16 | GB-T70.1-2000M6x35.prt | 295.50K |
| 17 | GB-T70.1-2000M6x50.prt | 306.50K |
| 18 | gongjian.prt | 150.00K |
| 19 | J035-HN154.prt | 316.00K |
| 20 | S_dianban.prt | 197.00K |
