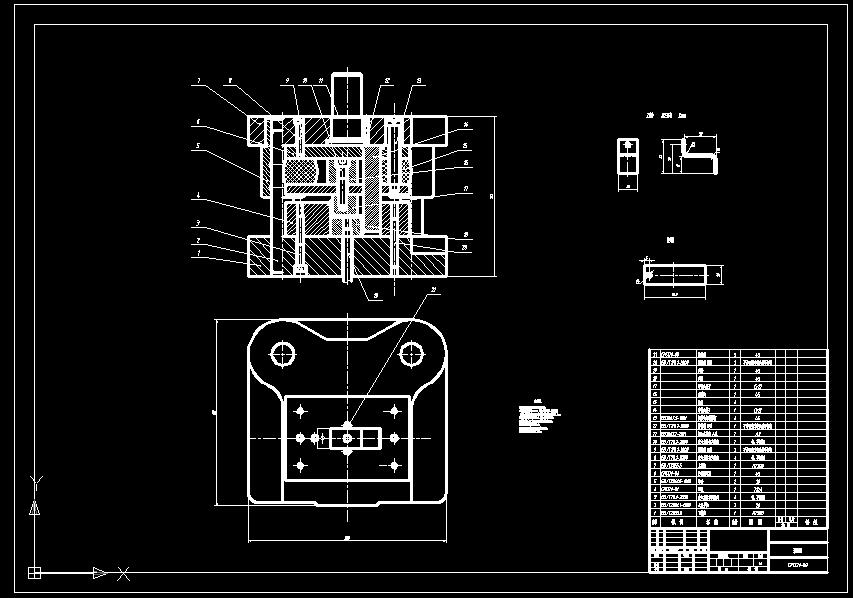

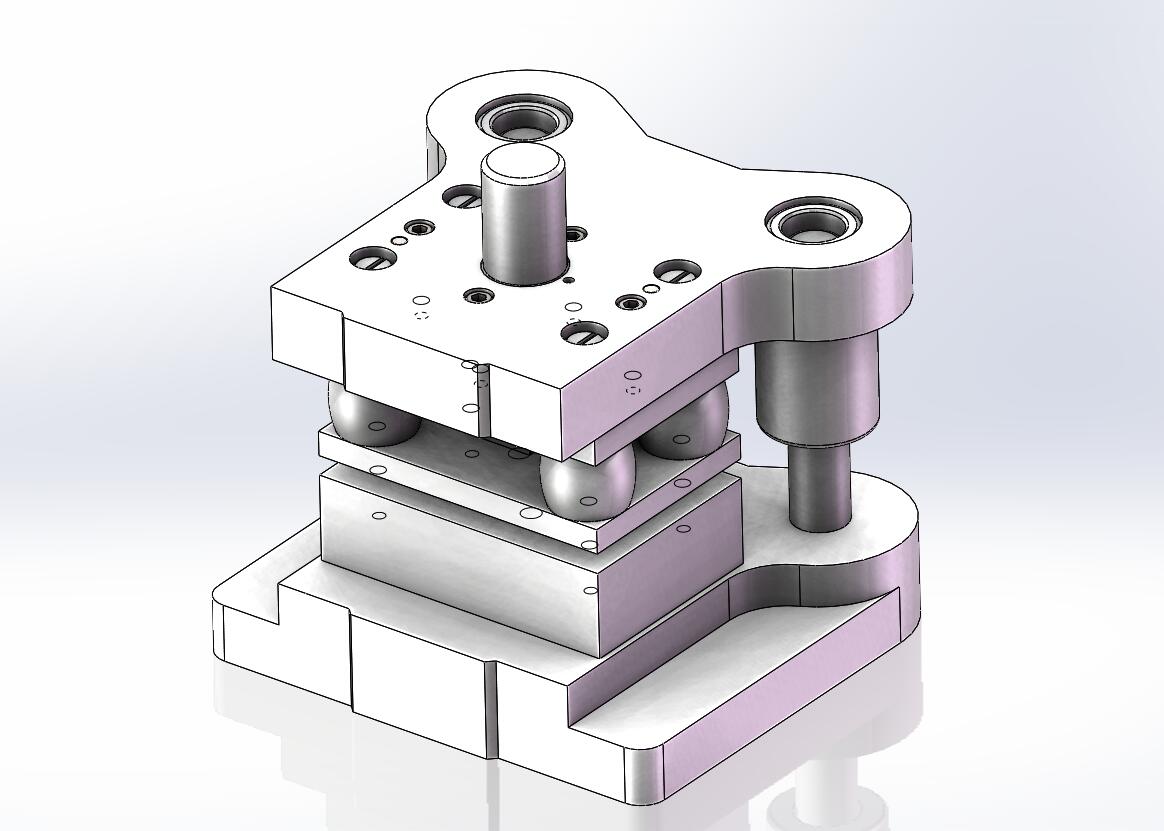

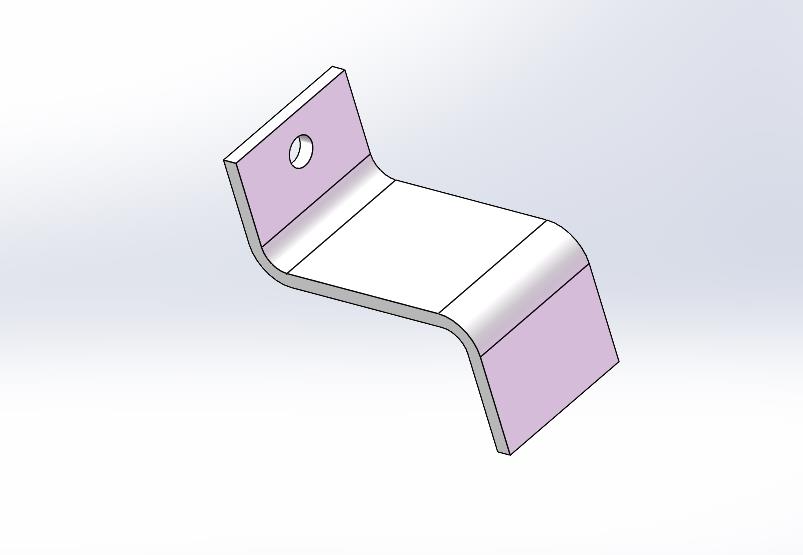

Z形件弯曲模具（CAD图+SW三维） 材料：Q235钢 2mm 1.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；2.模柄与上模座为过渡配合H7/m6；3.凸模与凸模固定板过渡配合H7/m6或H7/k6 ；4.螺钉与螺杆孔单面间隙是0.5-1.0mm；
Z形件弯曲模具（CAD图+SW三维）

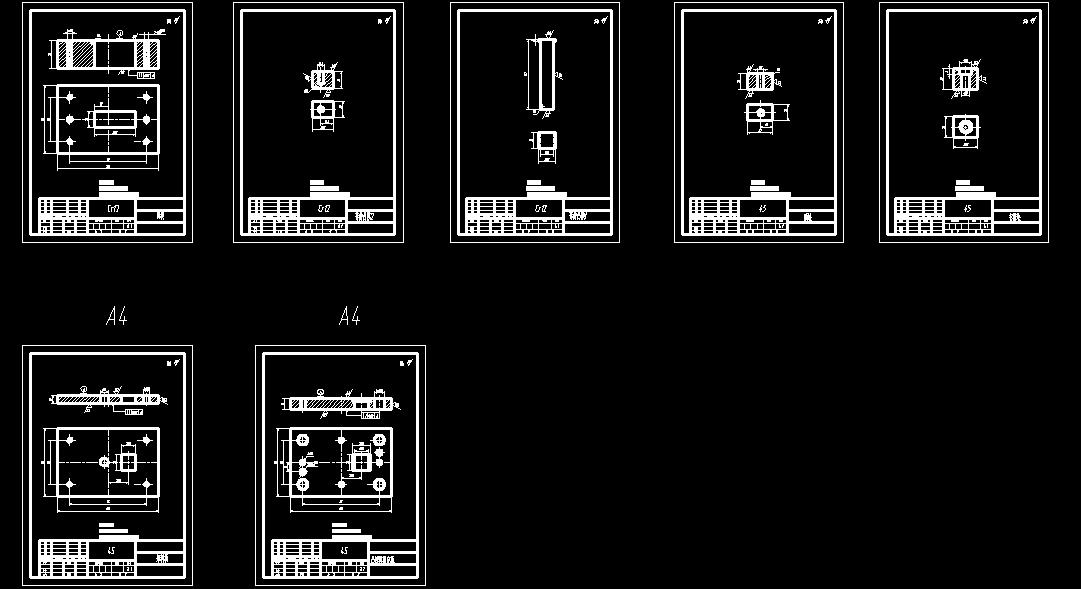

图纸描述
Z形件弯曲模具（CAD图+SW三维） 材料：Q235钢 2mm 1.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；2.模柄与上模座为过渡配合H7/m6；3.凸模与凸模固定板过渡配合H7/m6或H7/k6 ；4.螺钉与螺杆孔单面间隙是0.5-1.0mm；
下载需要120金币
立即下载 收藏
图纸信息
作者
漆雕眶
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  2弯曲模.dwg | 210.34K |
| 2 |  GHJ65-B装配图.STEP | 1.07M |
| 3 |  11_压入式模柄A型.SLDPRT | 83.48K |
| 4 | 13_圆柱头卸料螺钉.SLDPRT | 69.84K |

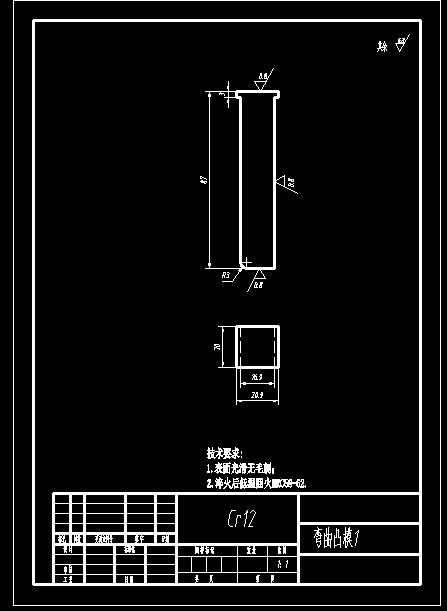

| 5 | 14_弯曲凸模1.SLDPRT | 49.43K |
| 6 | 15_橡胶.SLDPRT | 111.91K |
| 7 | 16_支撑块.SLDPRT | 67.78K |
| 8 | 17_弯曲凸模2.SLDPRT | 76.53K |
| 9 | 18_顶块.SLDPRT | 83.89K |
| 10 | 1_下模座.SLDPRT | 132.18K |
| 11 | 21_挡料销.SLDPRT | 63.98K |
| 12 | 2_导柱.SLDPRT | 59.21K |

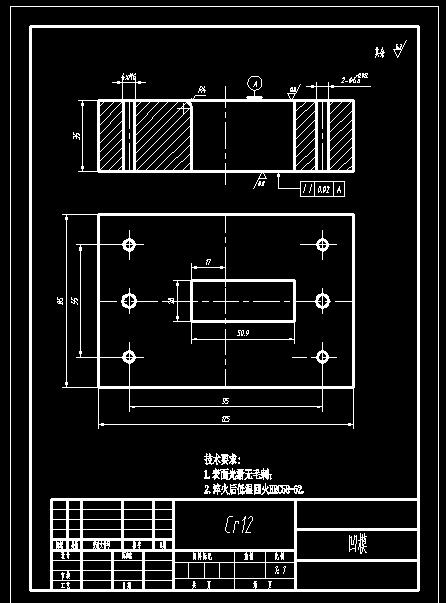

| 13 | 4_凹模.SLDPRT | 89.76K |
| 14 | 5_导套.SLDPRT | 152.40K |

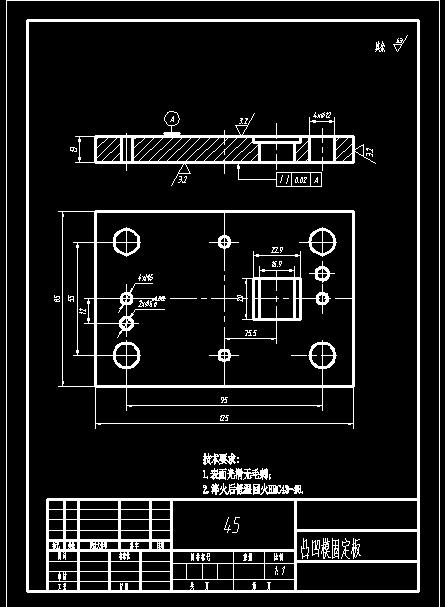

| 15 | 6_凸凹模固定板.SLDPRT | 107.12K |
| 16 | 7_上模座.SLDPRT | 143.34K |
| 17 | B18.3.1M-6x1.0x30HexSHCS--30CHX.sldprt | 217.98K |
| 18 | B18.3.1M-6x1.0x50HexSHCS--24CHX.sldprt | 190.00K |
| 19 | B18.3.1M-8x1.25x40HexSHCS--28CHX.sldprt | 204.51K |
| 20 | GB_CONNECTING_PIECE_PIN_DP6X30.sldprt | 122.29K |
| 21 | GB_CONNECTING_PIECE_PIN_DP6X50.sldprt | 113.14K |
| 22 |  GHJ65-B上模.SLDASM | 306.50K |
| 23 | GHJ65-B下模.SLDASM | 138.49K |

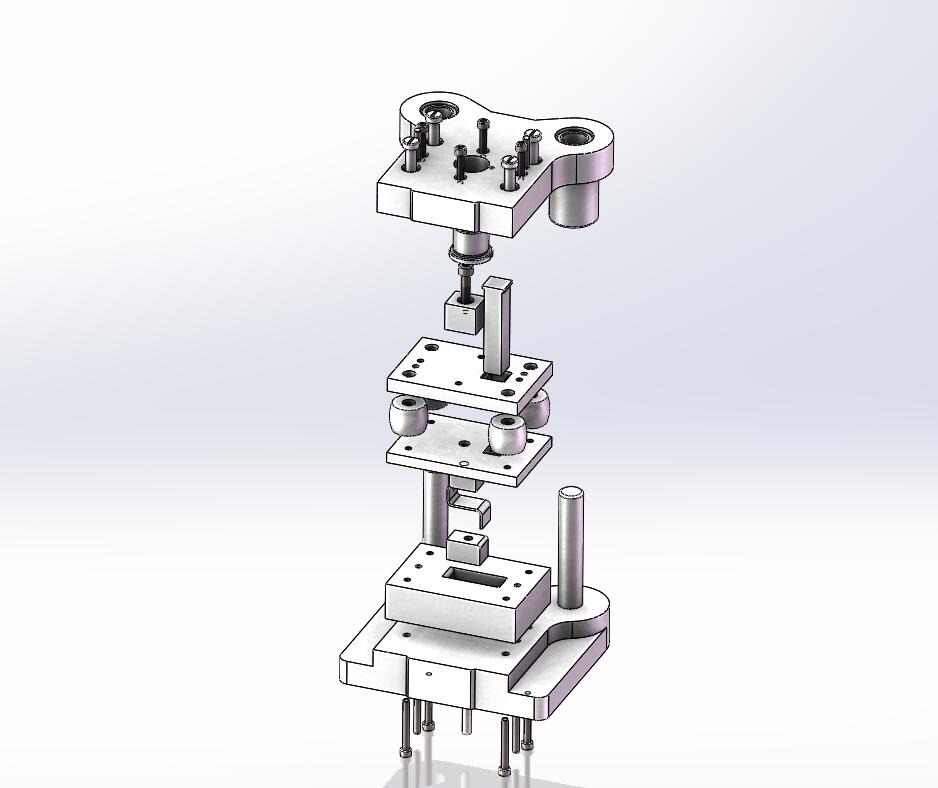

| 24 | GHJ65-B装配图.SLDASM | 363.56K |

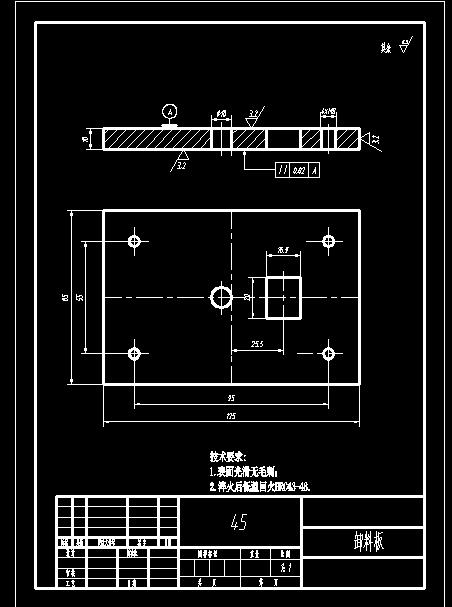

| 25 | 卸料板.SLDPRT | 80.13K |

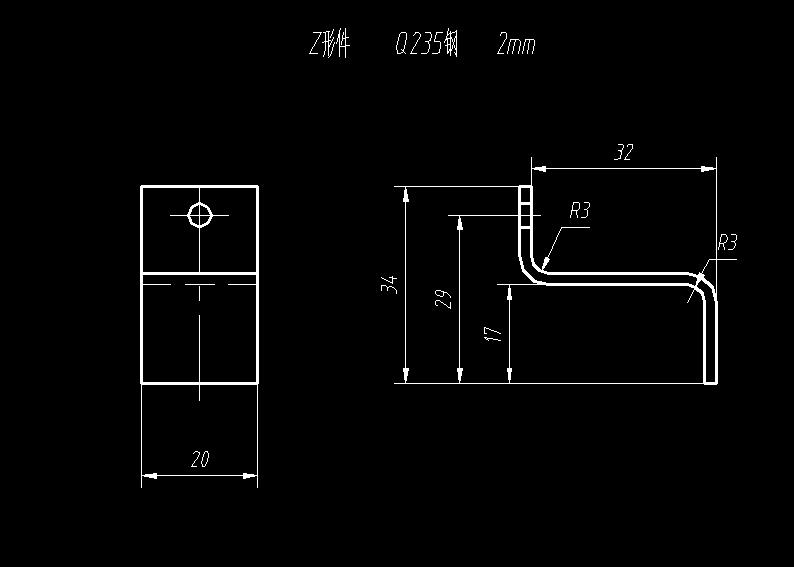

| 26 | 工件2.SLDPRT | 77.10K |
| 27 | 顶杆.SLDPRT | 82.14K |
