衬套落料拉深复合模（CAD图+UG三维）
图纸描述

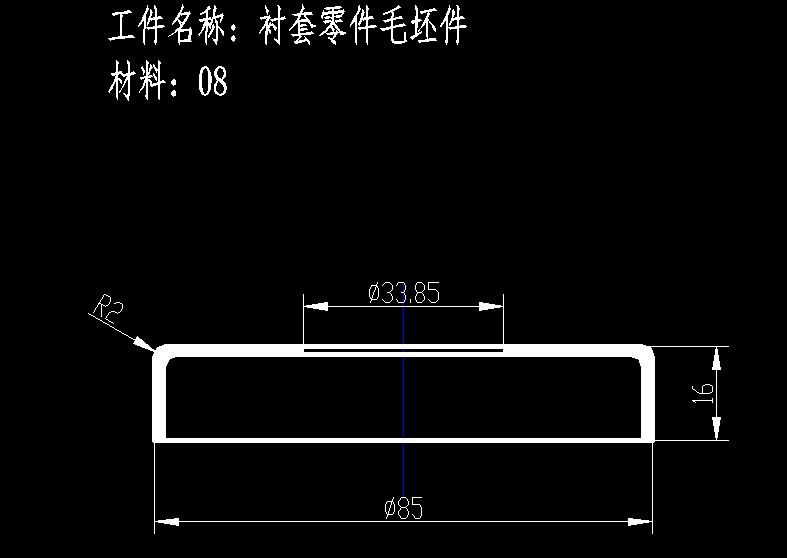

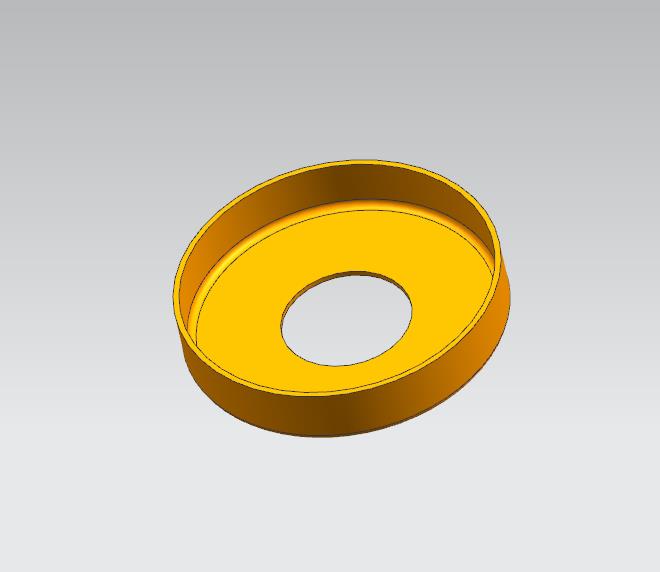

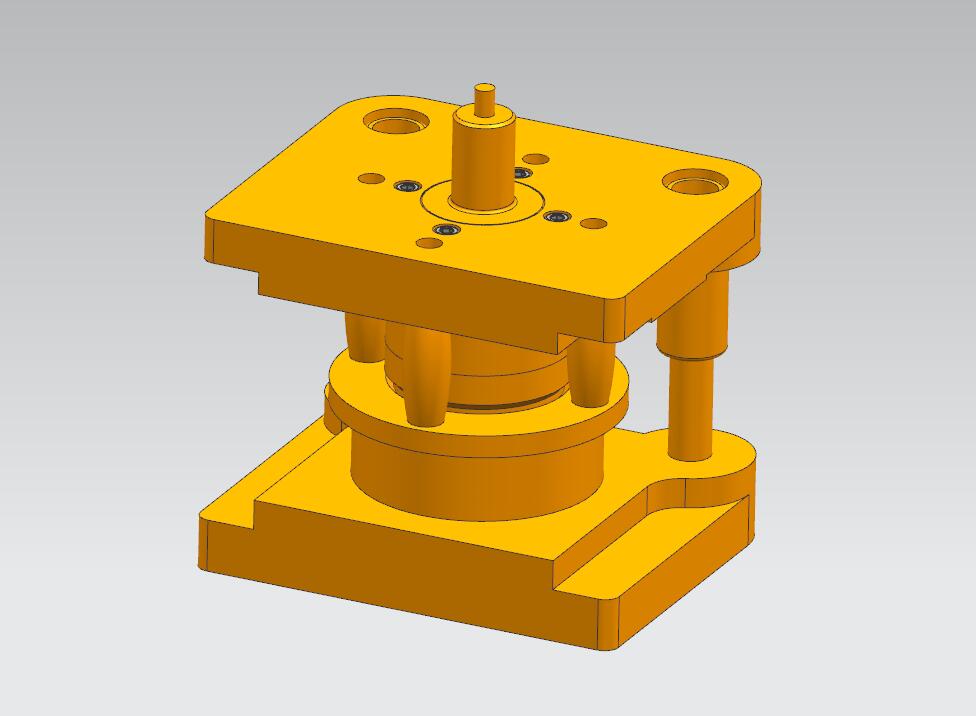

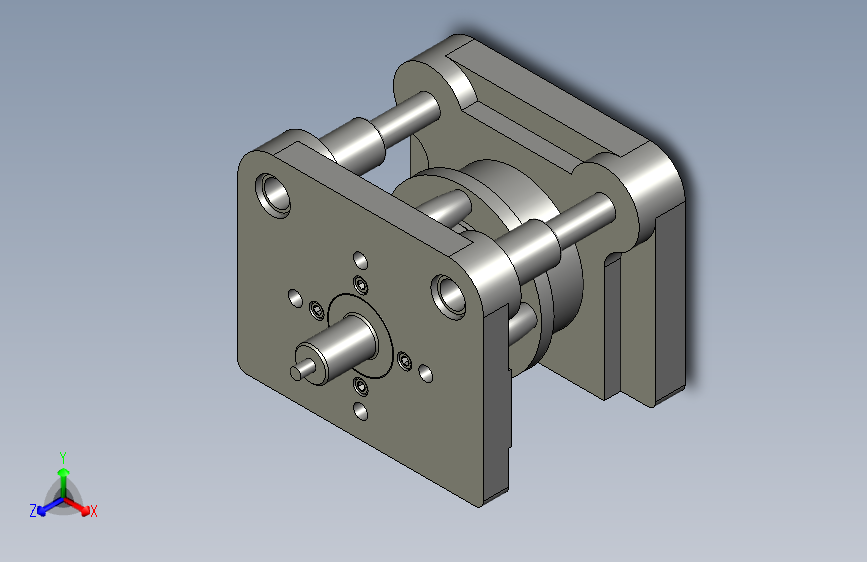

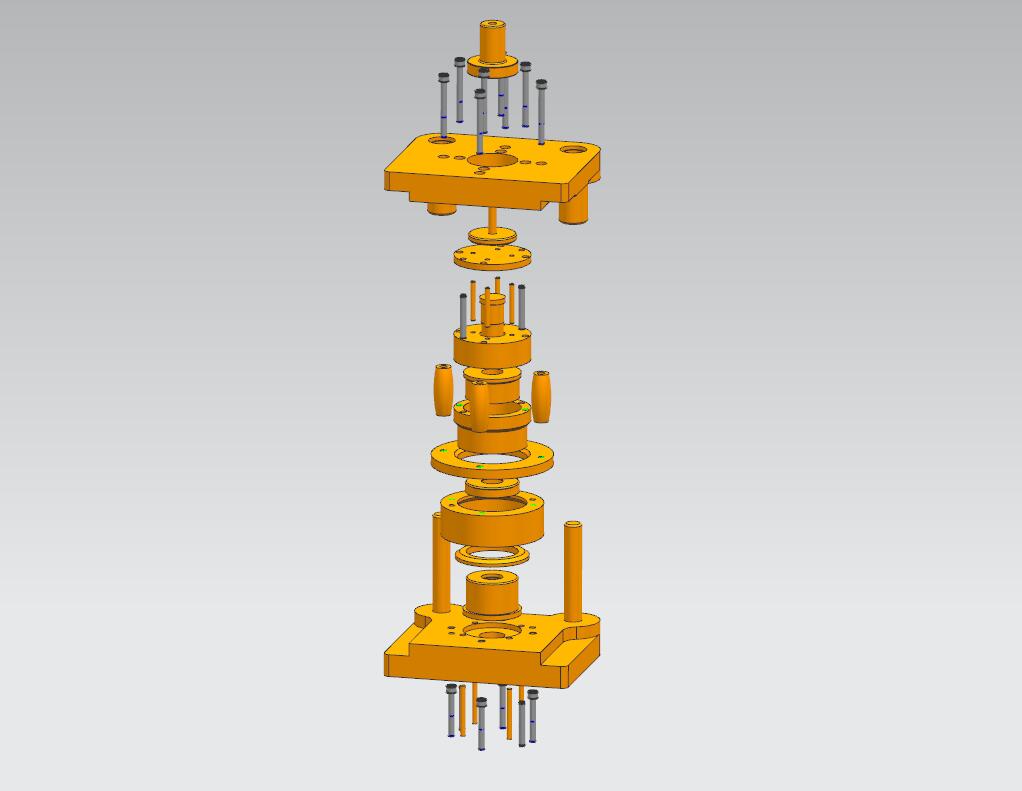

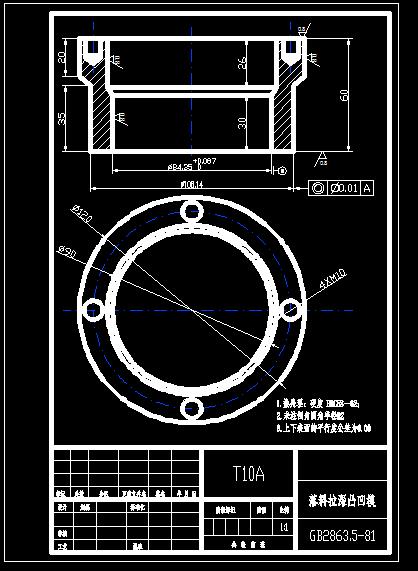

衬套落料拉深复合模（CAD图+UG三维） 材料：08 1.装配后应保证间隙均匀。落料凹模刃口应高出凸模工作端面3mm。 顶件块上端面应高出落料凹模刃口面0.5mm，以实现落料前先压 料，落料后再拉深。 2.保证落料凹模与落料凸模双面间隙0.03mm。 3.工艺总力：354.7KN；选择开式双柱可倾压力机JB23-100； 模具闭合高度：240mm。 4.未注圆角半径为2
下载需要200金币
立即下载 收藏
图纸信息
作者
储抛
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  ghj128.stp | 508.31K |
| 2 |  上模架.dwg | 88.81K |
| 3 | 下模架.dwg | 88.44K |

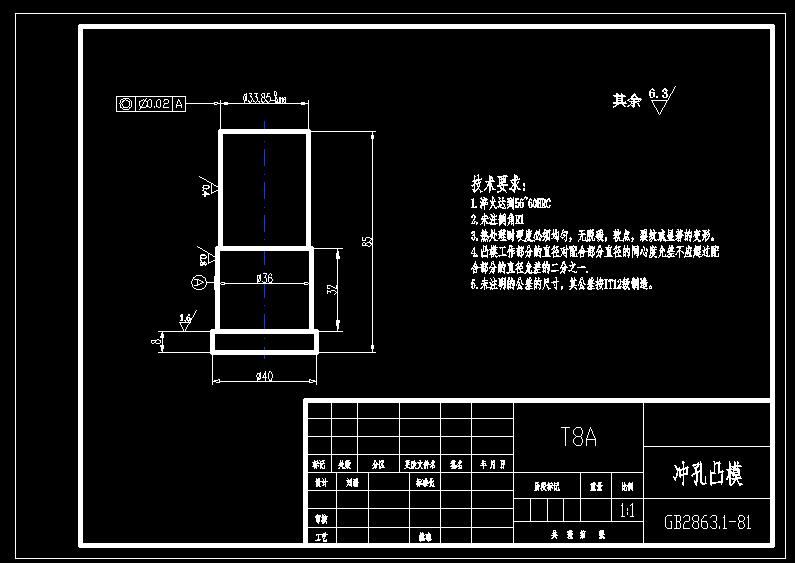

| 4 | 冲孔凸模.dwg | 92.03K |
| 5 | 凸模固定板.dwg | 86.56K |

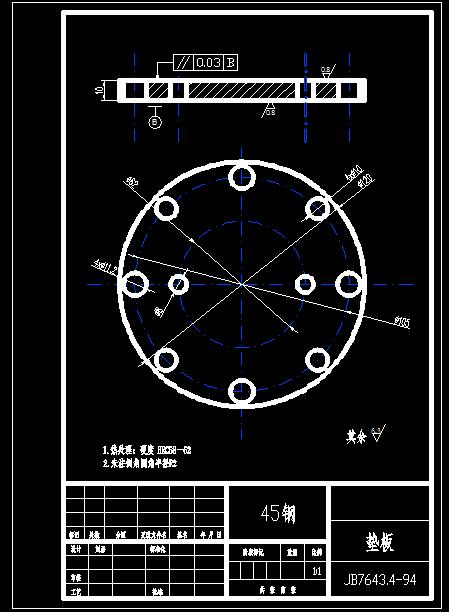

| 6 | 垫板.dwg | 68.00K |
| 7 | 导套.dwg | 84.69K |
| 8 | 导柱.dwg | 95.06K |
| 9 | 拉深冲孔凸凹模.dwg | 99.47K |
| 10 | 推件块.dwg | 79.09K |
| 11 | 模柄.dwg | 74.75K |
| 12 | 落料凹模.dwg | 70.75K |

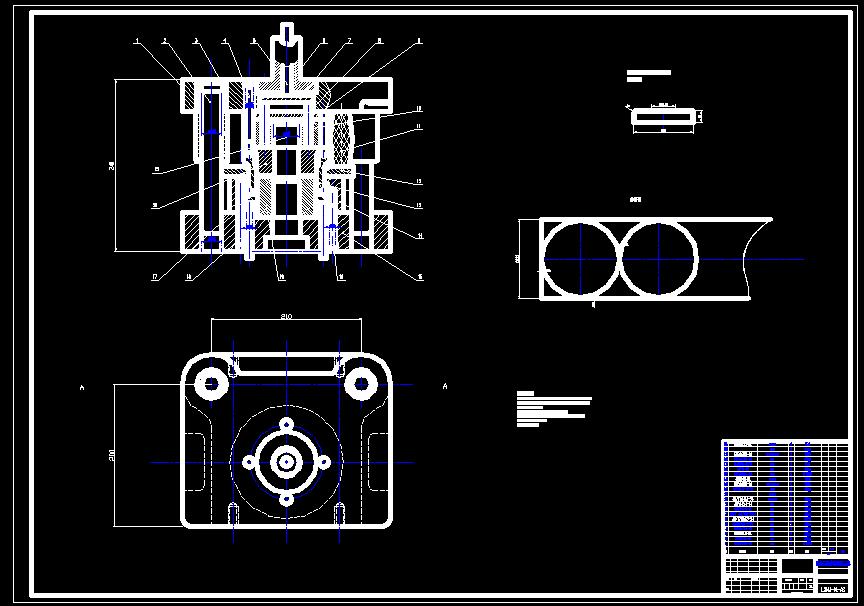

| 13 | 落料拉深冲孔装配图.dwg | 200.91K |
| 14 | 落料拉深凸凹模.dwg | 73.75K |
| 15 |  10_tumo_GDB.prt | 193.50K |
| 16 | 11_xiangjiao.prt | 131.50K |
| 17 | 12_xieliaoban.prt | 197.00K |
| 18 | 13_LLLS_tumo.prt | 264.00K |
| 19 | 14_LL_aomo.prt | 244.50K |
| 20 | 15_X_mozuo.prt | 484.50K |
| 21 | 17_yabianquan.prt | 133.50K |
| 22 | 18_dinggan.prt | 130.00K |
| 23 | 19_LSTUAOM.prt | 150.50K |
| 24 | 1_S_mozuo.prt | 457.50K |
| 25 | 20_tuijiankuai.prt | 139.00K |
| 26 | 21_CK_tumo.prt | 141.50K |
| 27 | 6_mobin.prt | 151.00K |
| 28 | 7_TUIBAN.prt | 137.00K |
| 29 | 9_S_dianban.prt | 179.00K |
| 30 | daotao.prt | 161.00K |
| 31 | daozu.prt | 143.00K |
| 32 | dinggan.prt | 137.00K |
| 33 | GB-T119.1-200010x70.prt | 212.50K |
| 34 | GB-T70.1-2000M10x70.prt | 296.50K |
| 35 | GB-T70.1-2000M10x90.prt | 296.50K |
| 36 | ghj128-SM.prt | 242.00K |
| 37 | ghj128-XM.prt | 187.50K |
| 38 | ghj128.prt | 212.00K |
| 39 | gongjian.prt | 143.00K |
