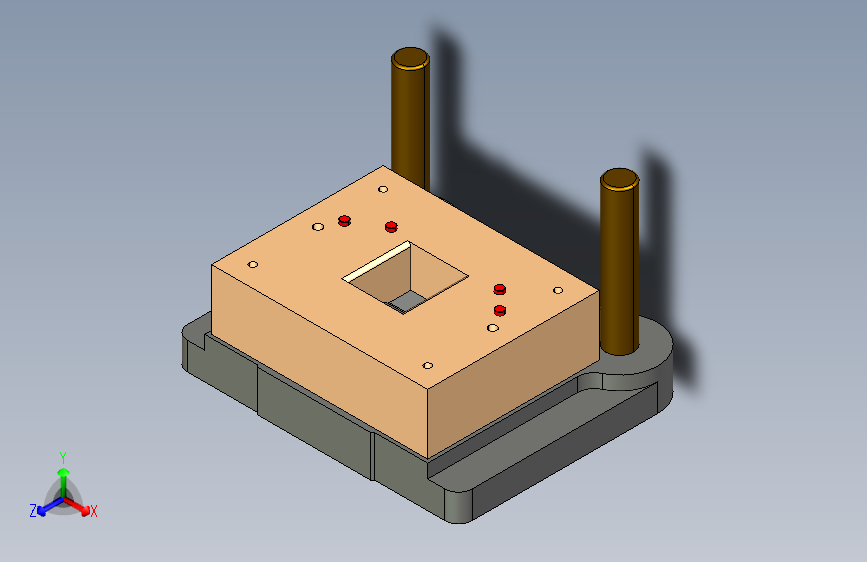

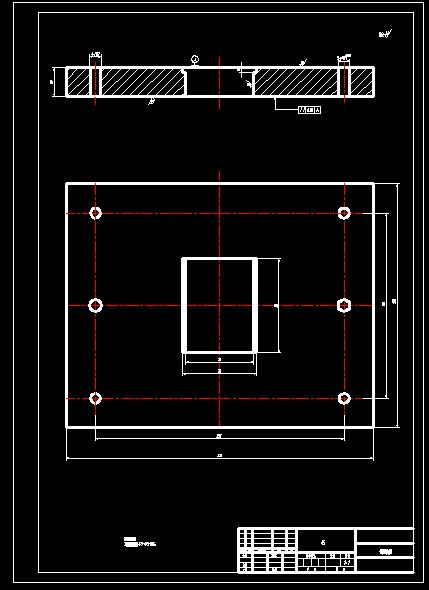

简易支座弯曲模具（CAD图+Proe三维）
图纸描述

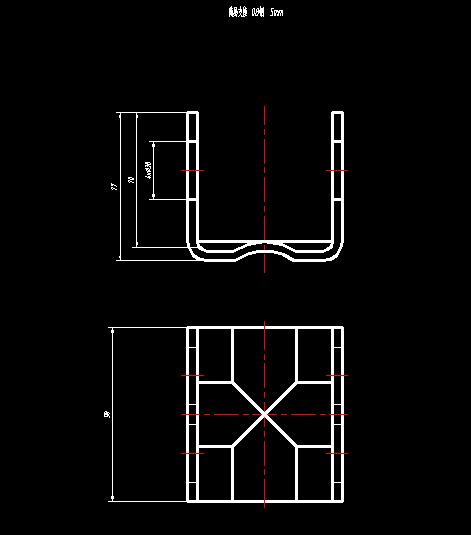

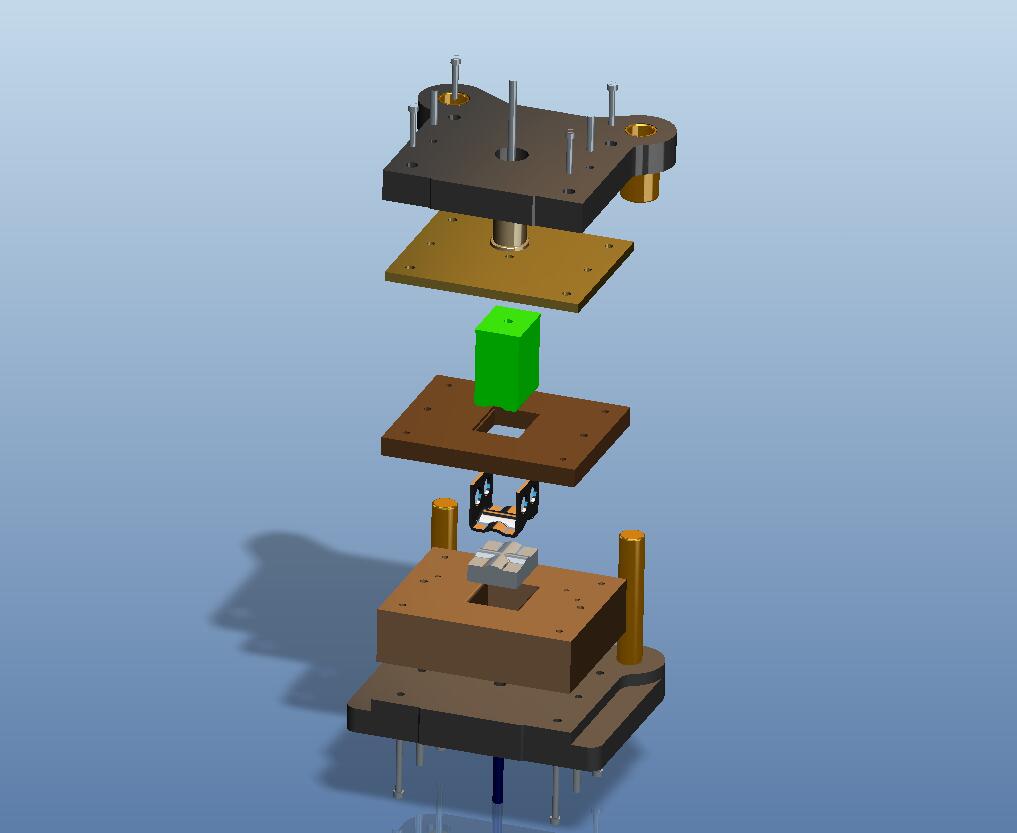

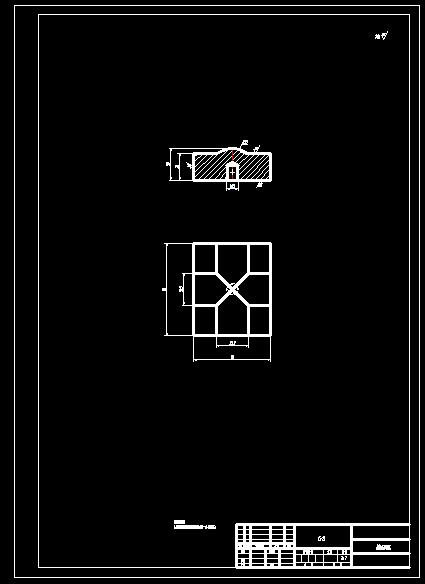

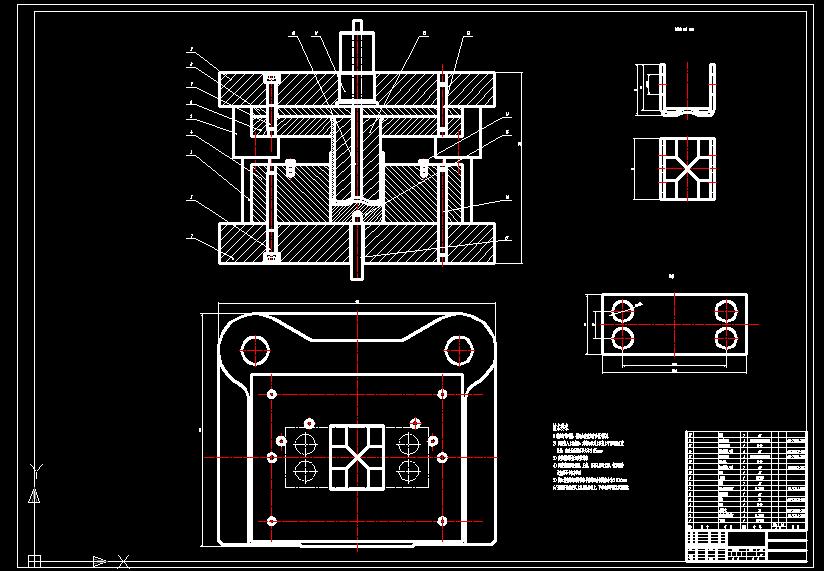

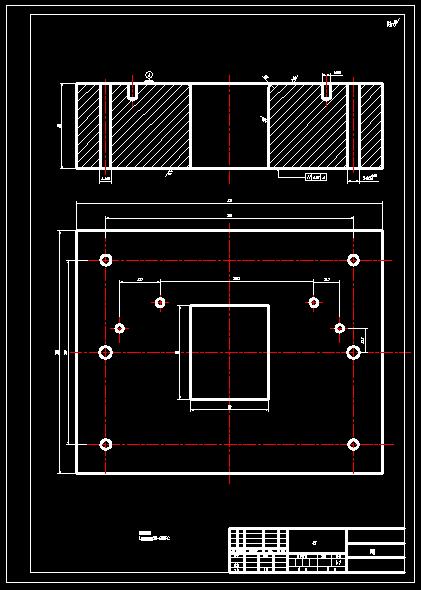

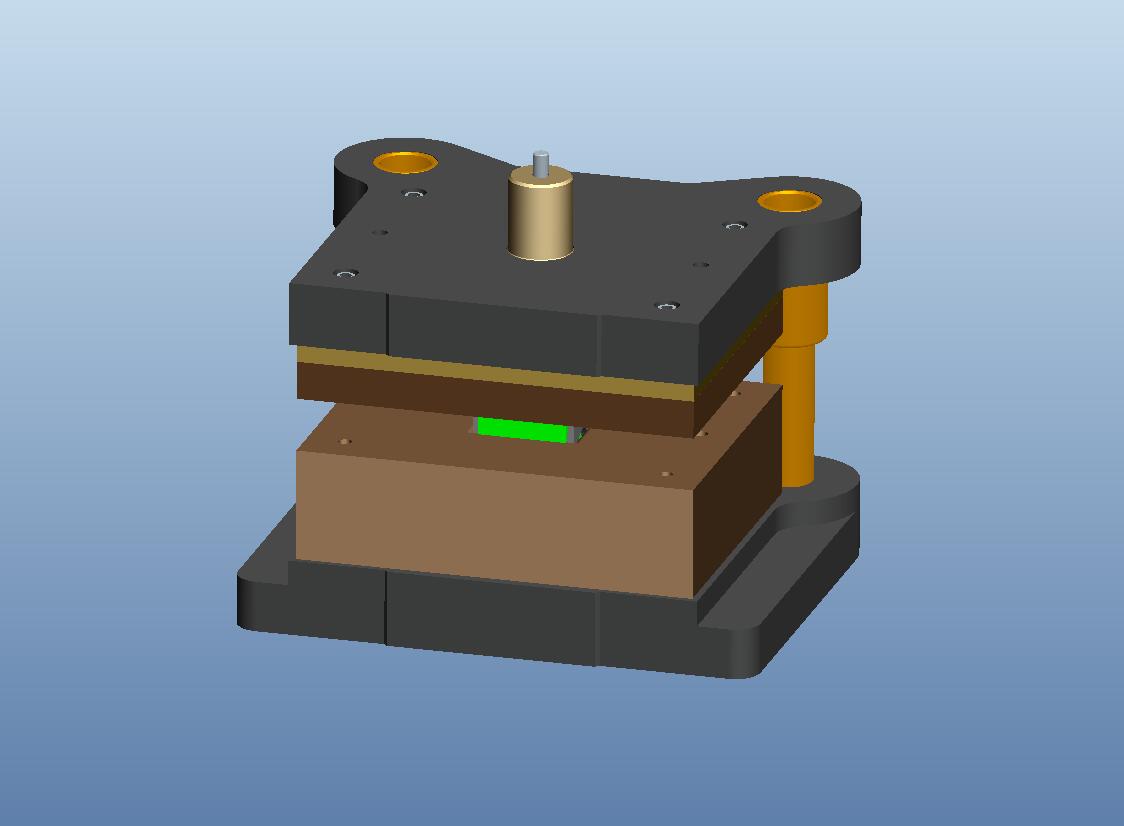

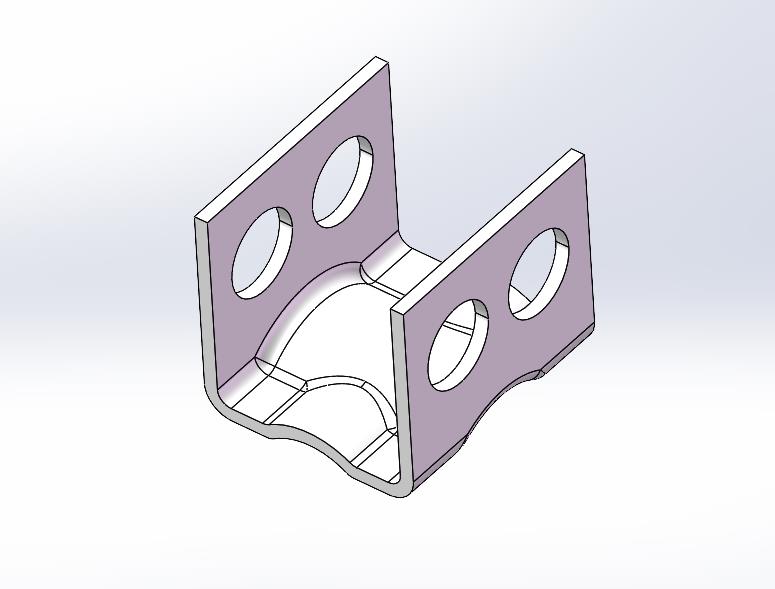

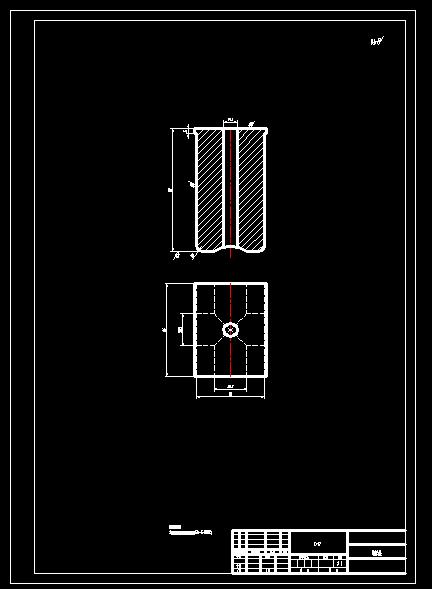

简易支座弯曲模具（CAD图+Proe三维） 材料08钢 5mm 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度 误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件 及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
下载需要200金币
立即下载 收藏
图纸信息
作者
CheerfulSparrow
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  2弯曲模.dwg | 264.53K |
| 2 |  wy27-b_asm.stp | 819.29K |
| 3 |  10x100.prt.2 | 87.76K |
| 4 | 10x60.prt.3 | 87.82K |
| 5 | 10_dagan.prt.1 | 72.39K |
| 6 | 11_mobin.prt.1 | 117.02K |
| 7 | 12_wq_tumo.prt.2 | 120.42K |
| 8 | 15_cx_tumo.prt.2 | 189.21K |
| 9 | 17_dingan.prt.1 | 79.88K |
| 10 | 1_x_mozuo.prt.1 | 244.08K |
| 11 | 3_daozu.prt.1 | 96.66K |
| 12 | 4_aomo.prt.2 | 141.87K |
| 13 | 5_daotao.prt.1 | 168.51K |
| 14 | 6_tumo_gdb.prt.1 | 111.49K |
| 15 | 8_dianban.prt.2 | 96.56K |
| 16 | 9_s_mozuo.prt.1 | 208.24K |
| 17 | dingweixiao.prt.1 | 106.02K |
| 18 | gb-t70_1-2000_m10x60.prt.1 | 122.12K |
| 19 | gb-t70_1-2000_m10x90.prt.2 | 150.93K |
| 20 | gongjian2.prt.2 | 459.29K |
| 21 |  wy27-a-sm.asm.1 | 85.97K |
| 22 | wy27-b-xm.asm.4 | 92.38K |
| 23 | wy27-b.asm.3 | 64.17K |
