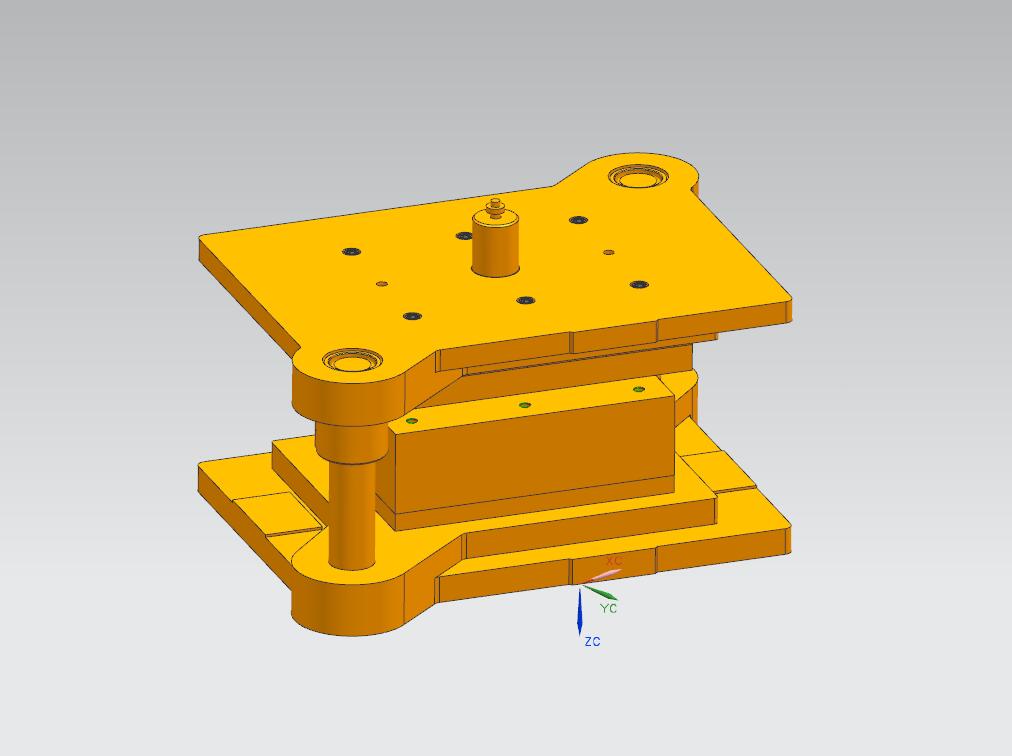

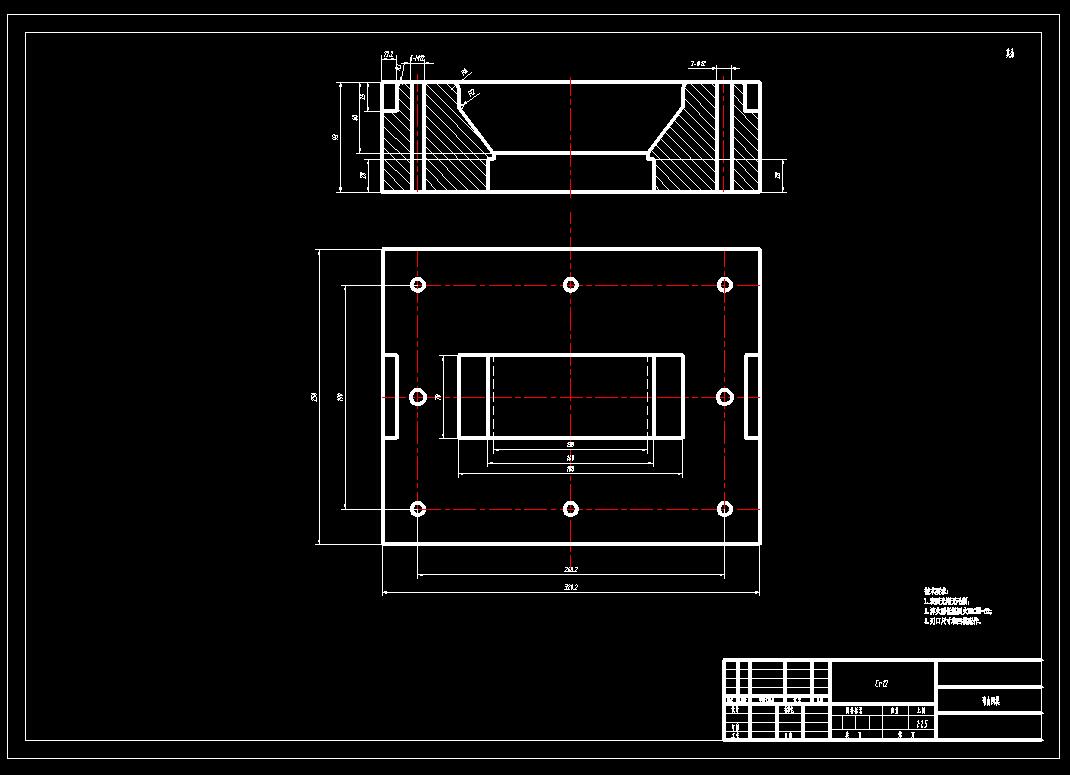

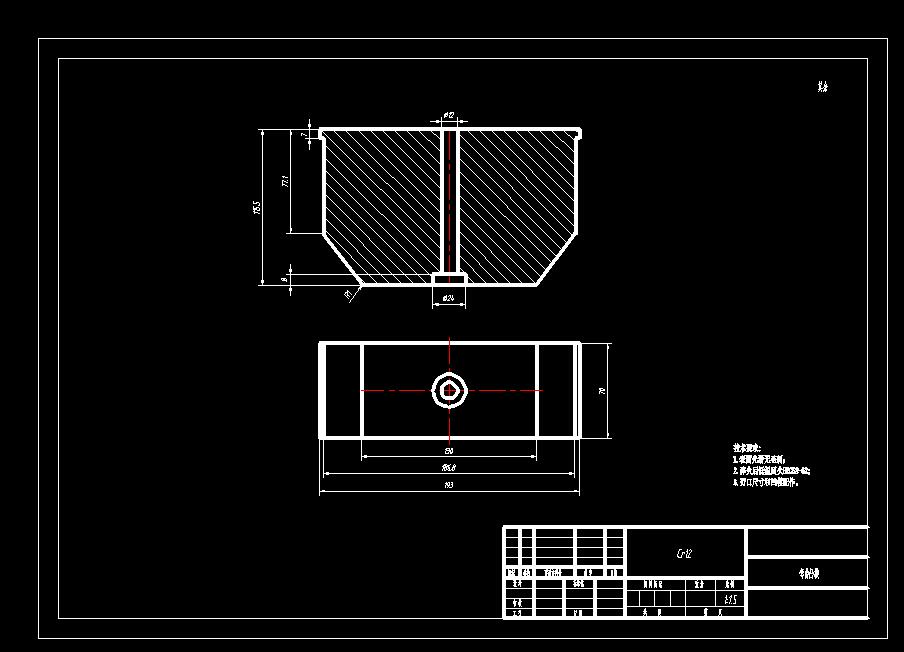

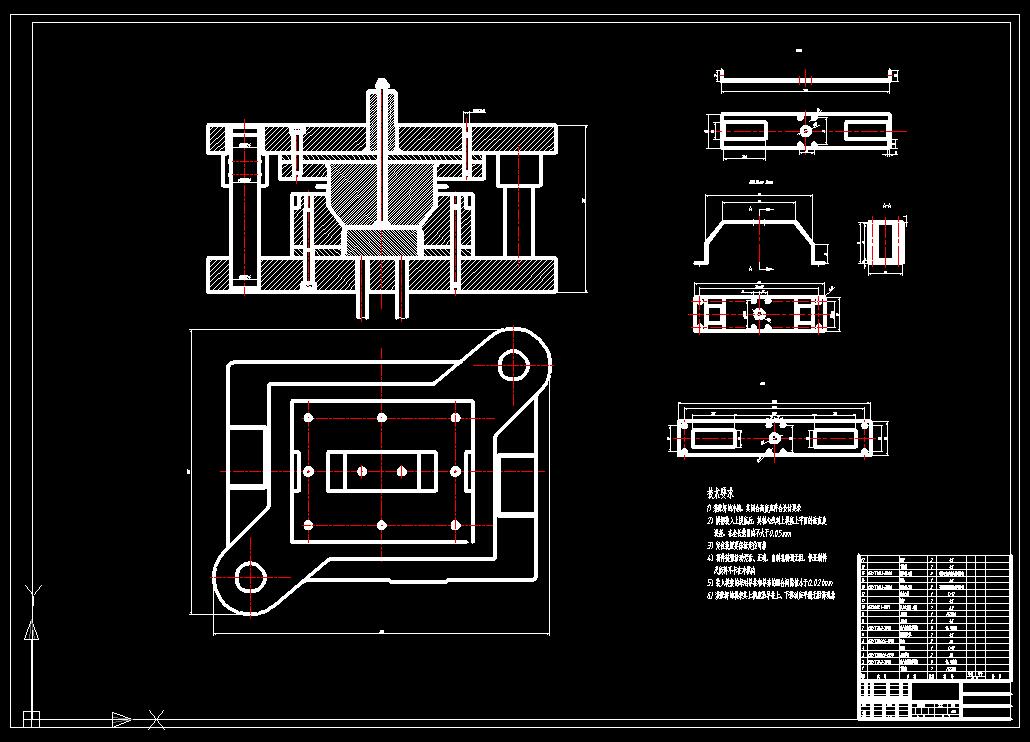

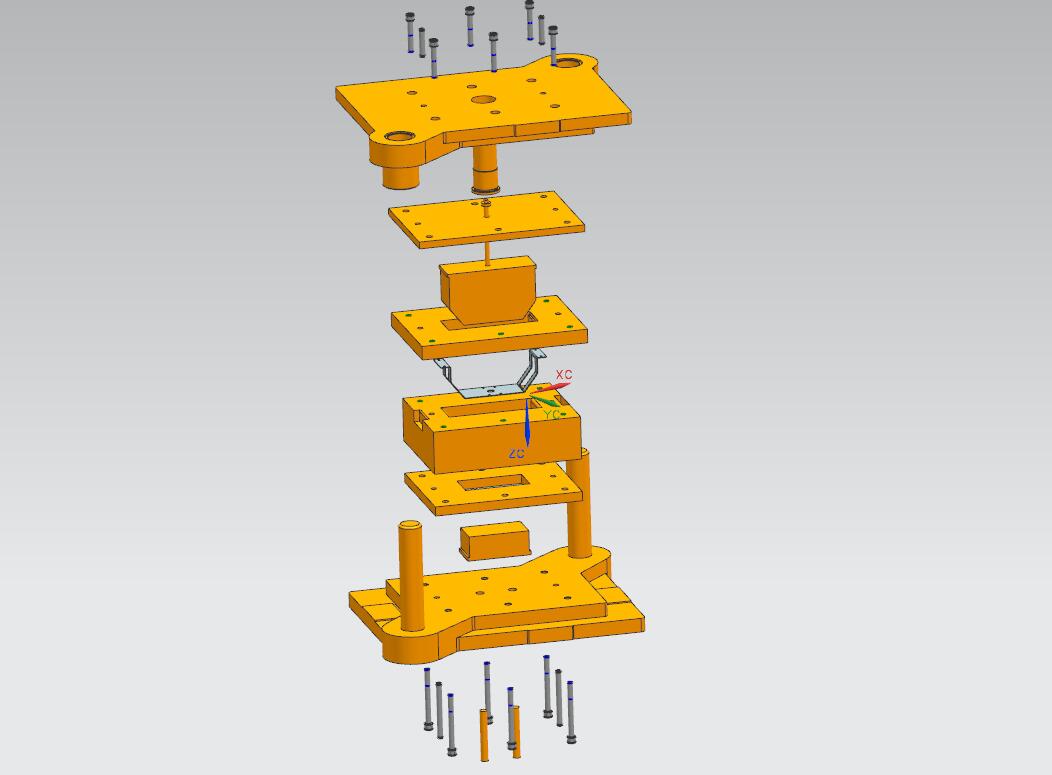

风机支架弯曲模具（CAD图+UG三维）
图纸描述

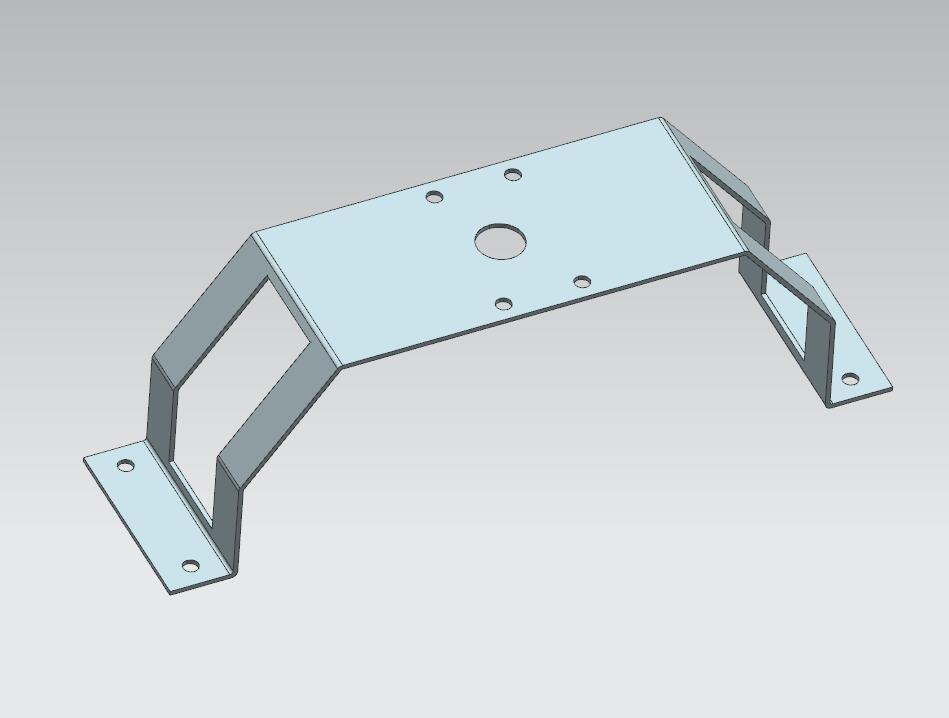

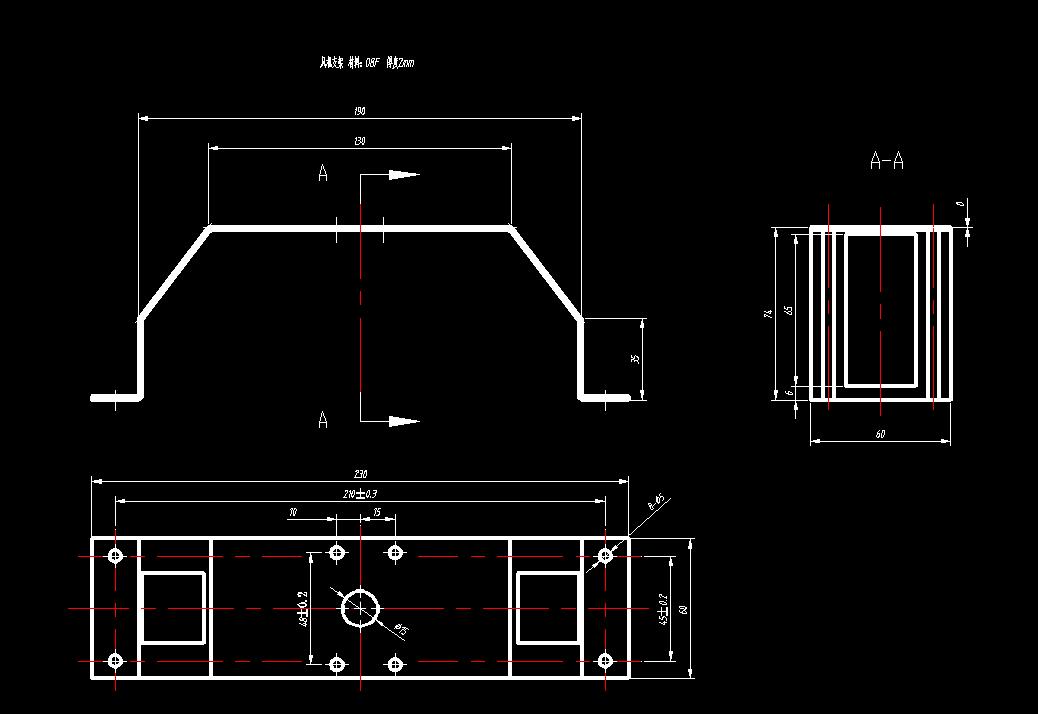

风机支架弯曲模具（CAD图+UG三维） 材料：08F 厚度2mm 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度 误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件 及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm
下载需要200金币
立即下载 收藏
图纸信息
作者
蔺驹
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  hn055.stp | 4.79K |

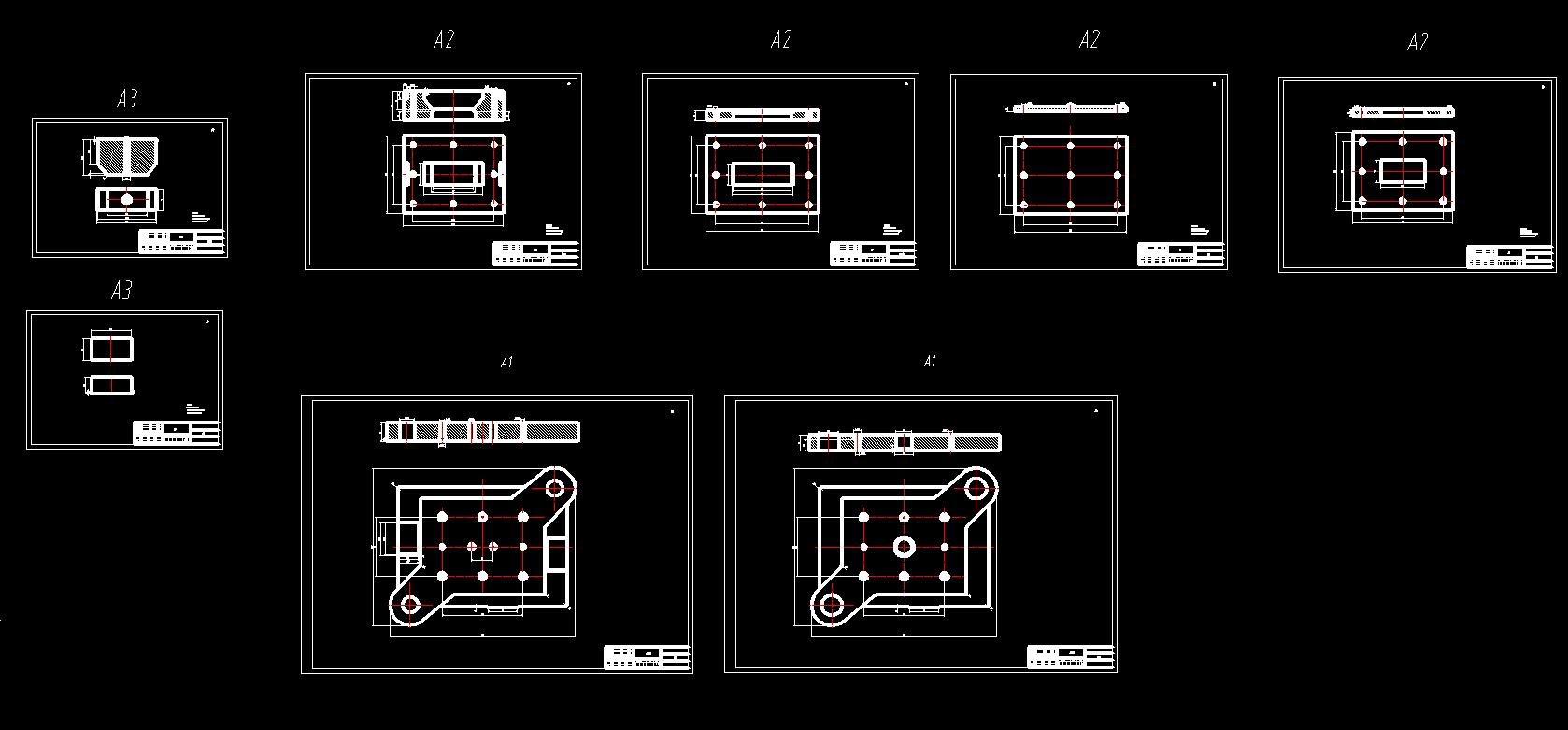

| 2 |  弯曲模.dwg | 509.97K |
| 3 |  10_mobin.prt | 145.00K |
| 4 | 11_dagan.prt | 140.50K |
| 5 | 12_WQ_tumo.prt | 210.00K |
| 6 | 14_dignkuai.prt | 142.50K |
| 7 | 16_X_dianban.prt | 158.00K |
| 8 | 17_dinggan.prt | 131.50K |
| 9 | 1_X_mozuo.prt | 588.00K |
| 10 | 3_daozu.prt | 143.00K |
| 11 | 4_WQ_aomo.prt | 426.00K |
| 12 | 5_daotao.prt | 176.00K |
| 13 | 6_tumo_GDB.prt | 281.00K |
| 14 | 8_S_dianban.prt | 179.50K |
| 15 | 9_S_mozuo.prt | 443.00K |
| 16 | GB-T119.1-200012x120.prt | 211.50K |
| 17 | GB-T119.1-200012x60.prt | 211.50K |
| 18 | GB-T70.1-2000M12x120.prt | 296.50K |
| 19 | GB-T70.1-2000M12x70.prt | 296.50K |
| 20 | gongjian_step.prt | 180.50K |
| 21 | hn055.prt | 304.50K |
