心形盒下盖落料拉深模
图纸描述

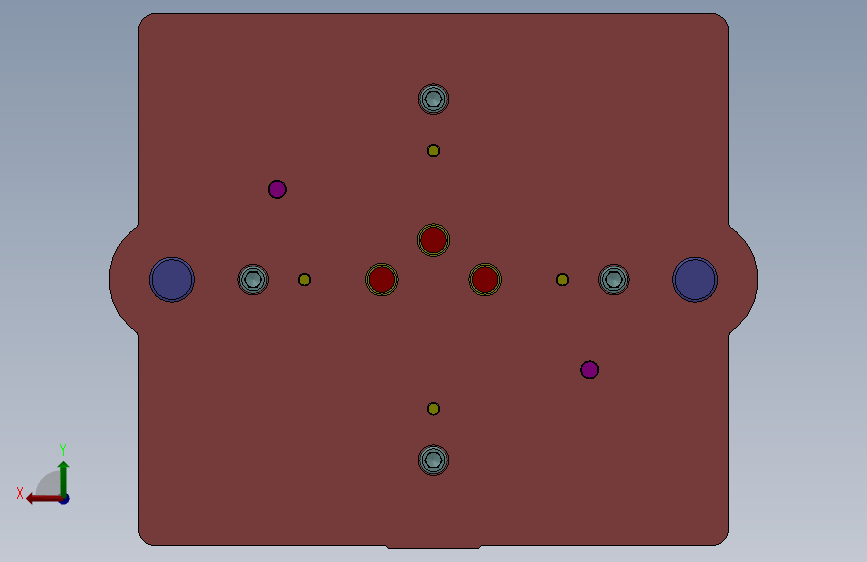

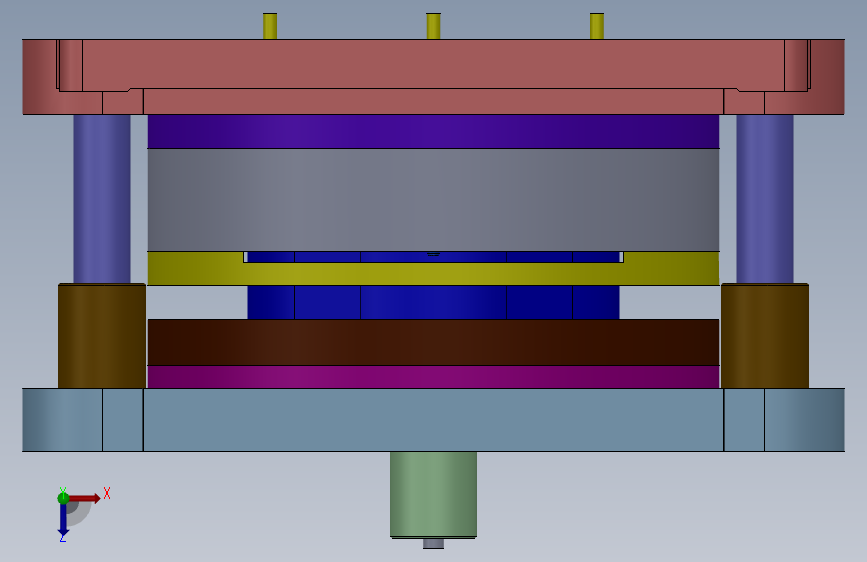

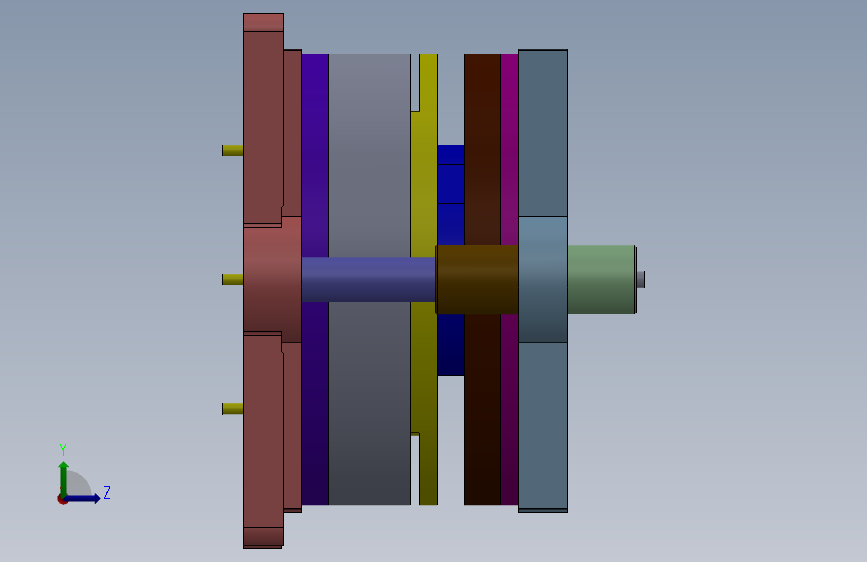

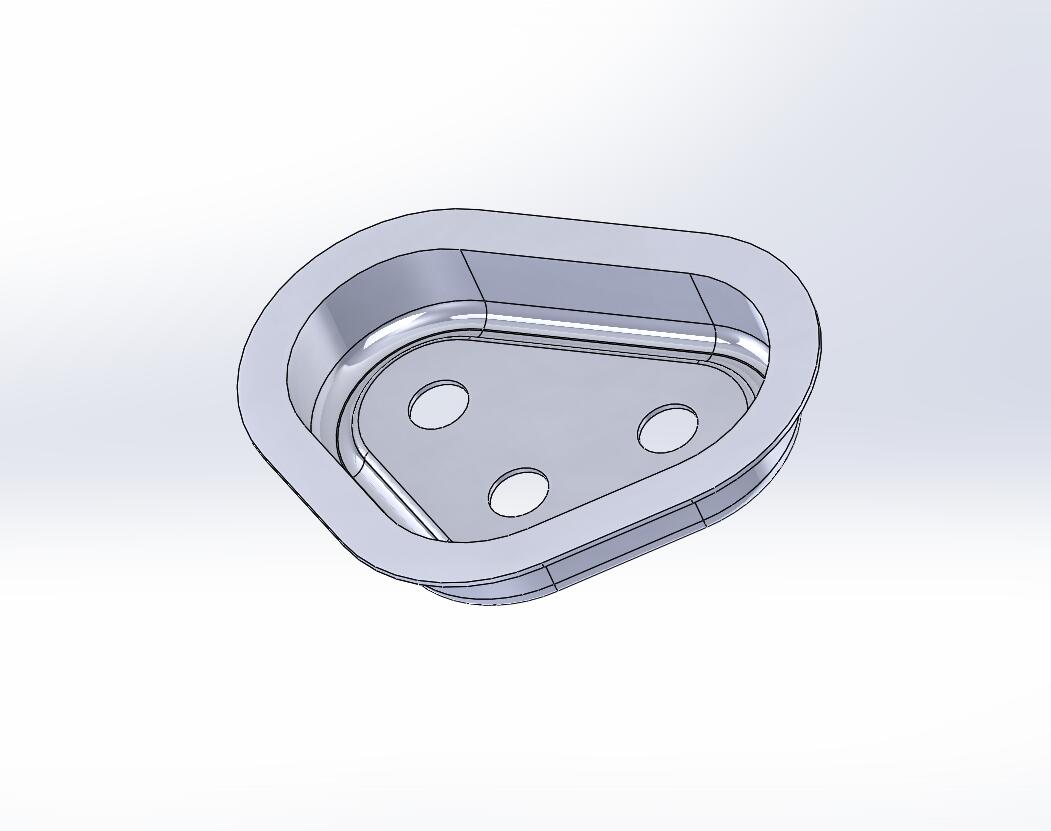

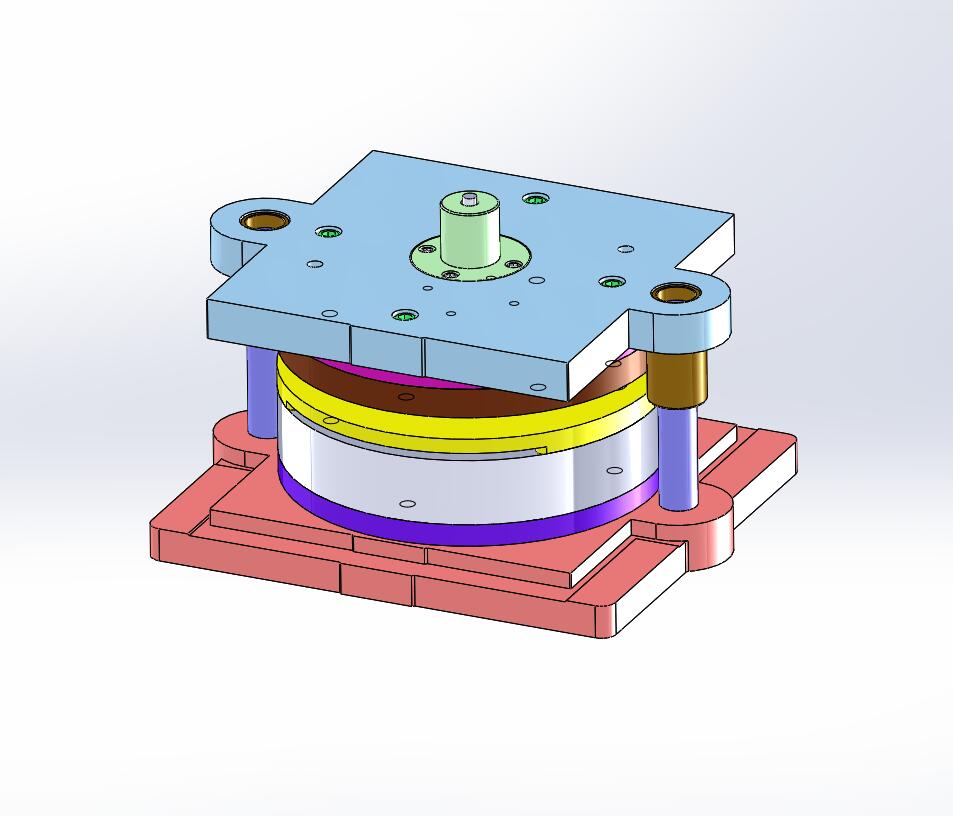

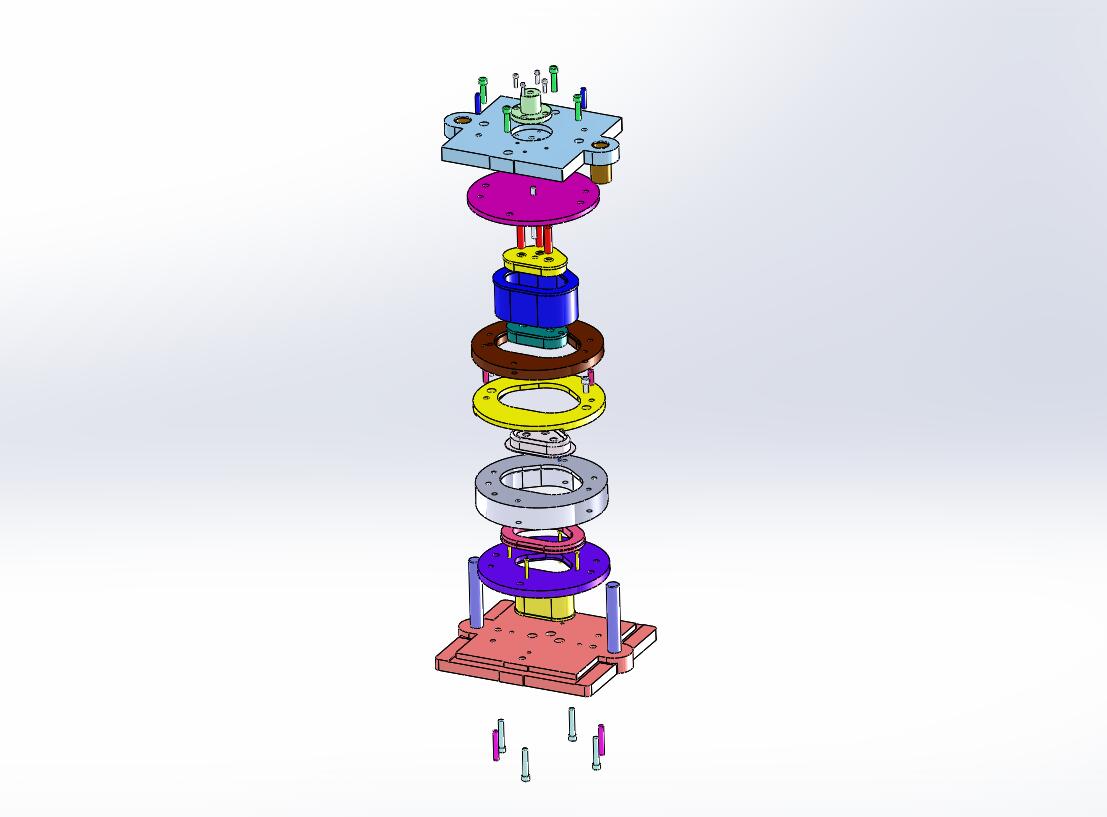

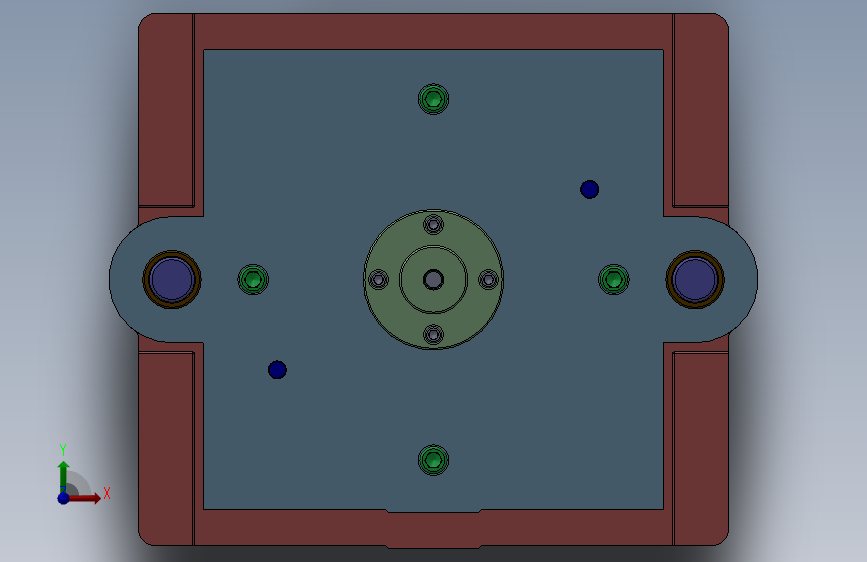

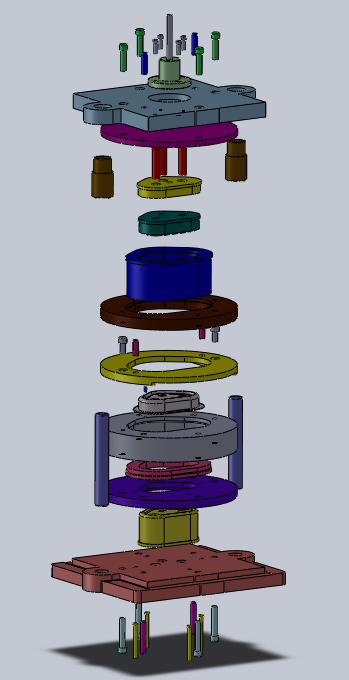

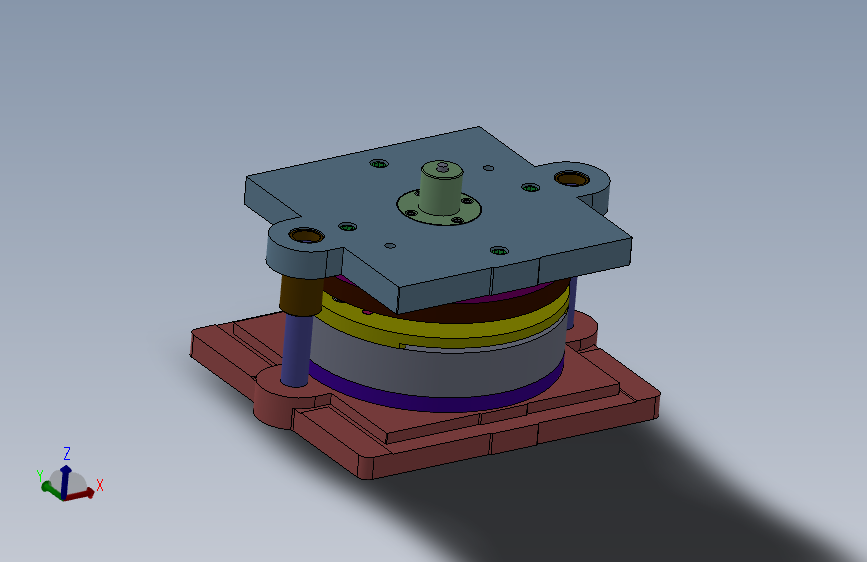

心形盒下盖落料拉深模 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导 柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与 下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无 阻滞现象；
下载需要200金币
立即下载 收藏
图纸信息
作者
WX_202785
已分享: 份作品

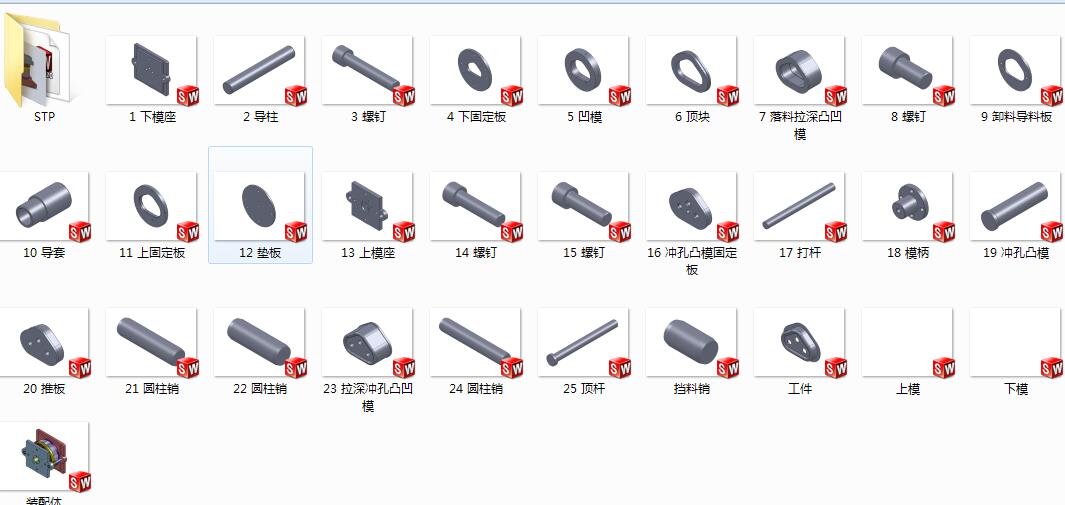

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  动画.avi | 6.77M |
| 2 | 爆炸动画.avi | 6.16M |
| 3 |  10导套.SLDPRT | 134.61K |
| 4 | 11上固定板.SLDPRT | 103.01K |
| 5 | 12垫板.SLDPRT | 62.86K |
| 6 | 13上模座.SLDPRT | 120.43K |
| 7 | 14螺钉.SLDPRT | 89.39K |
| 8 | 15螺钉.SLDPRT | 91.22K |
| 9 | 16冲孔凸模固定板.SLDPRT | 101.05K |
| 10 | 17打杆.SLDPRT | 60.79K |
| 11 | 18模柄.SLDPRT | 113.48K |
| 12 | 19冲孔凸模.SLDPRT | 75.53K |
| 13 | 1下模座.SLDPRT | 191.66K |
| 14 | 20推板.SLDPRT | 134.87K |
| 15 | 21圆柱销.SLDPRT | 58.40K |
| 16 | 22圆柱销.SLDPRT | 58.67K |
| 17 | 23拉深冲孔凸凹模.SLDPRT | 188.53K |
| 18 | 24圆柱销.SLDPRT | 52.97K |
| 19 | 25顶杆.SLDPRT | 69.32K |
| 20 | 2导柱.SLDPRT | 80.12K |
| 21 | 3螺钉.SLDPRT | 86.00K |
| 22 | 4下固定板.SLDPRT | 95.18K |
| 23 | 5凹模.SLDPRT | 117.46K |
| 24 | 6顶块.SLDPRT | 97.93K |
| 25 | 7落料拉深凸凹模.SLDPRT | 141.06K |
| 26 | 8螺钉.SLDPRT | 98.18K |
| 27 | 9卸料导料板.SLDPRT | 88.35K |
| 28 |  上模.SLDASM | 27.30K |
| 29 | 下模.SLDASM | 27.28K |
| 30 | 工件.SLDPRT | 203.82K |
| 31 | 挡料销.SLDPRT | 55.58K |
| 32 | 装配体.SLDASM | 657.00K |
| 33 |  zhuangpei.STEP | 2.10M |
