链板级进模（CAD图+Proe三维） 厚度为2.5mm 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度 误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件 及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象

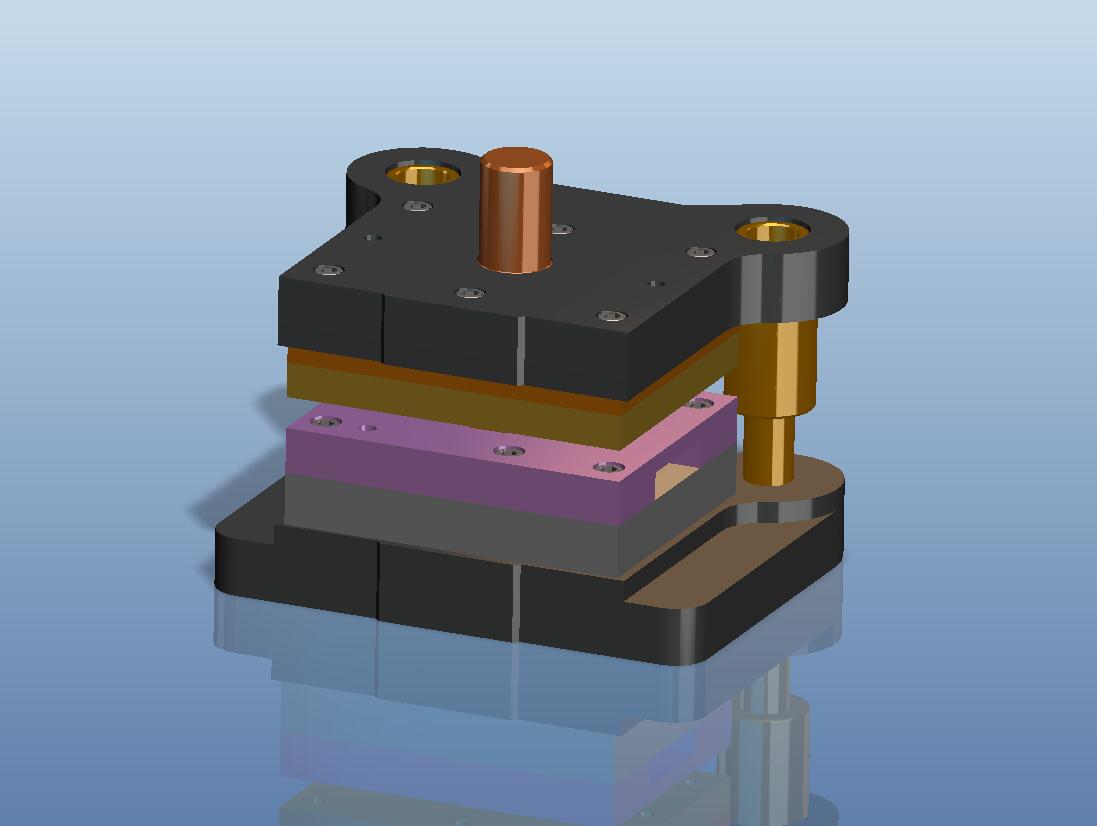

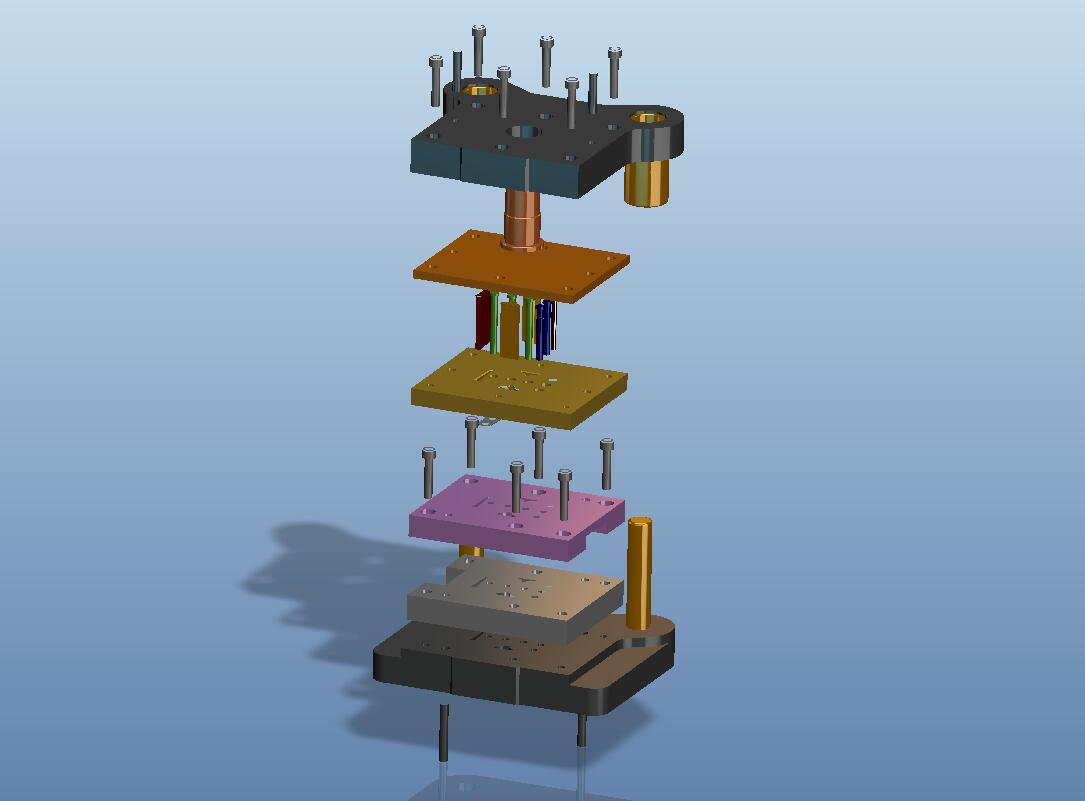

链板级进模（CAD图+Proe三维）
图纸描述

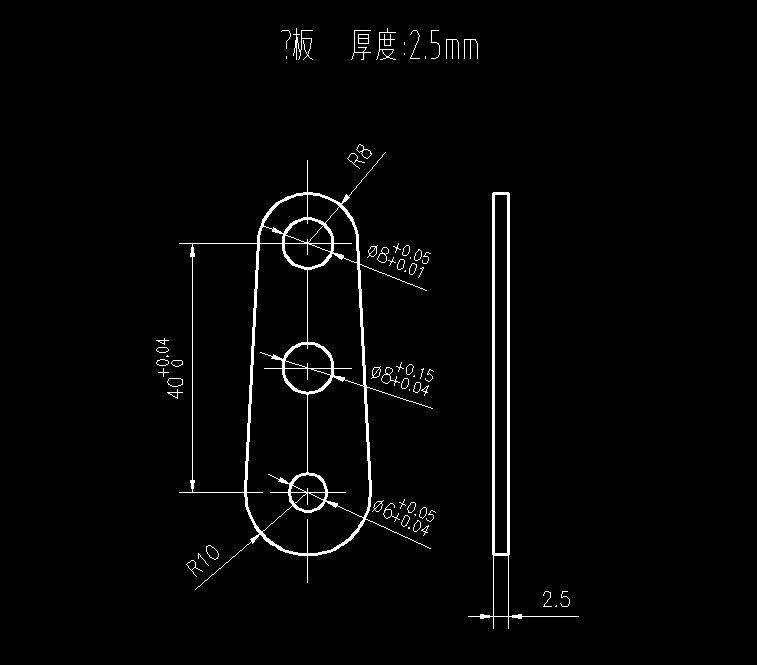

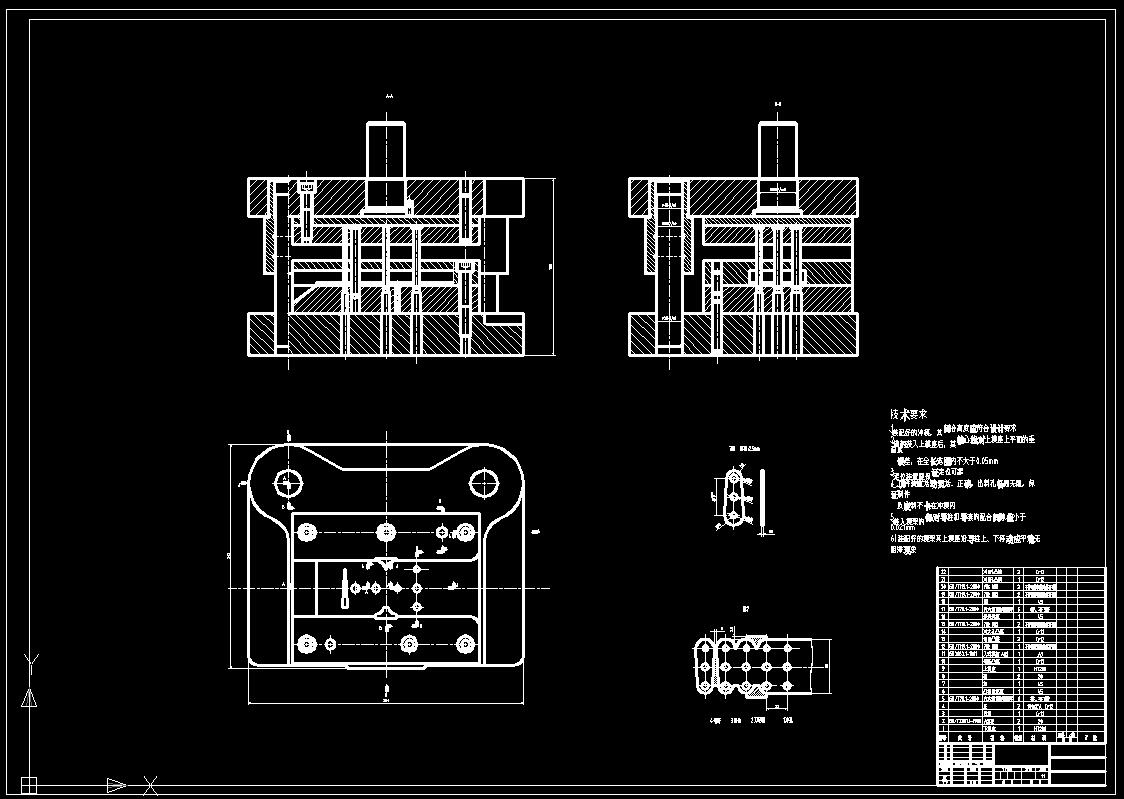

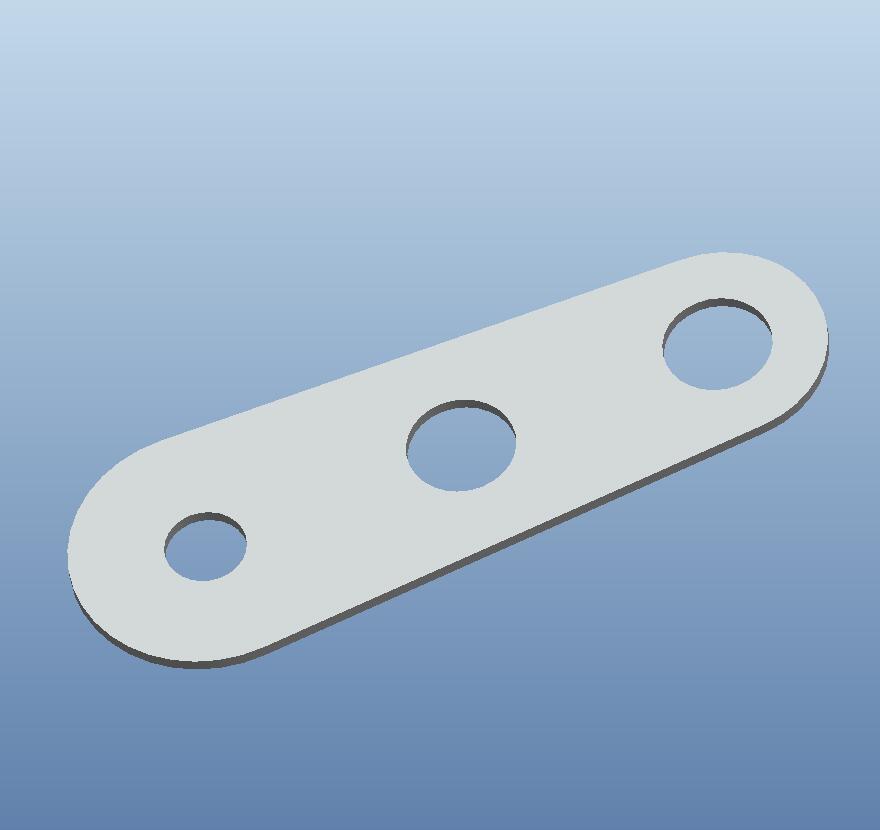

链板级进模（CAD图+Proe三维） 厚度为2.5mm 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度 误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件 及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
下载需要150金币
立即下载 收藏
图纸信息
作者
廖锗
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  asm0001_asm.stp | 964.34K |
| 2 |  图纸.dwg | 308.98K |
| 3 |  10x50.prt.1 | 87.06K |
| 4 | 10x70.prt.2 | 86.39K |
| 5 | 10_qd_tumo.prt.1 | 99.92K |
| 6 | 11_mobin.prt.1 | 141.80K |
| 7 | 13_qk_tumo.prt.1 | 109.07K |
| 8 | 14_cdk_tumo.prt.1 | 77.86K |
| 9 | 16_xieliaoban.prt.2 | 248.72K |
| 10 | 16_xieliaoban.prt.3 | 249.82K |
| 11 | 18_dangliaoxiao.prt.1 | 106.75K |
| 12 | 1_x_mozuo.prt.1 | 231.64K |
| 13 | 20_cxk_tumo.prt.1 | 76.26K |
| 14 | 28_daotao.prt.1 | 95.62K |
| 15 | 3_aomo.prt.3 | 254.14K |
| 16 | 3_aomo.prt.4 | 258.74K |
| 17 | 4_daozhenxiao.prt.1 | 86.10K |
| 18 | 6_tumo_gdb.prt.3 | 277.95K |
| 19 | 6_tumo_gdb.prt.4 | 268.92K |
| 20 | 7_dianban.prt.4 | 111.68K |
| 21 | 8_daotao.prt.1 | 221.39K |
| 22 | 9_s_mozuo.prt.4 | 275.92K |
| 23 |  asm0001.asm.5 | 177.75K |
| 24 | asm0001.asm.6 | 167.77K |
| 25 | asm0001.asm.7 | 163.49K |
| 26 | gb-t70_1-2000_m10x50.prt.1 | 146.28K |
| 27 | gb-t70_1-2000_m10x70.prt.1 | 124.01K |
| 28 | global_intf.inf.1 | 911B |
| 29 | gongjian.prt.1 | 90.37K |
| 30 | prt0001.prt.1 | 113.14K |
| 31 | prt0002.prt.2 | 96.53K |
