桑塔纳汽车传动机构
图纸描述

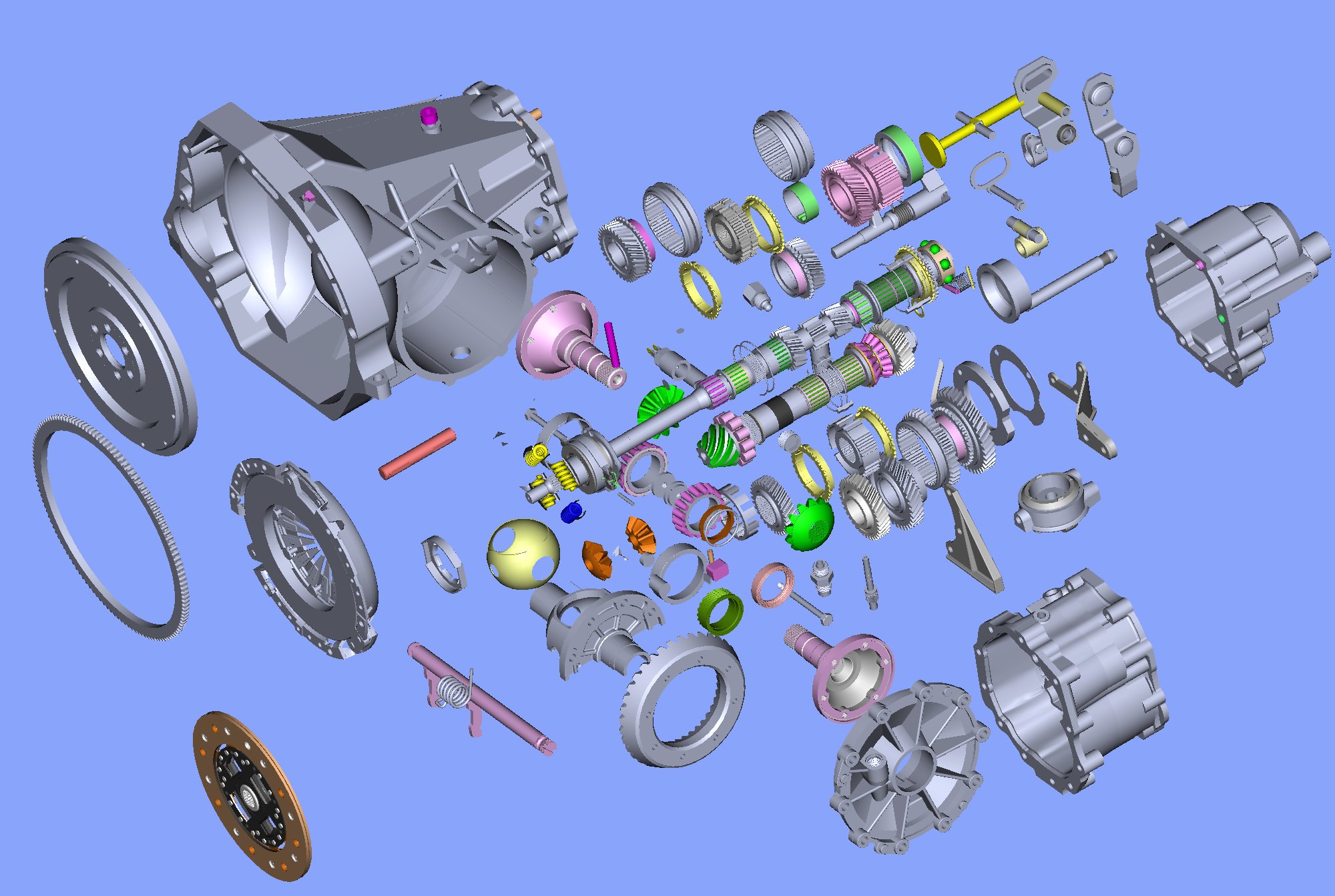

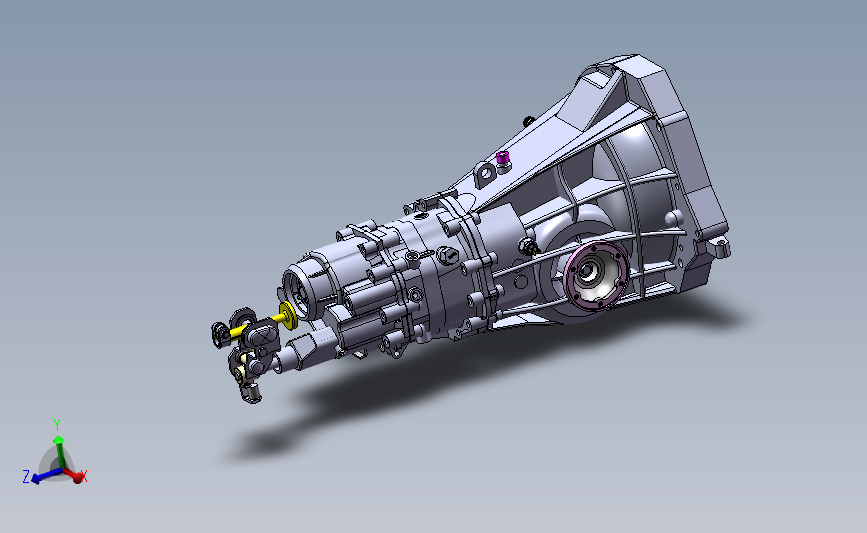

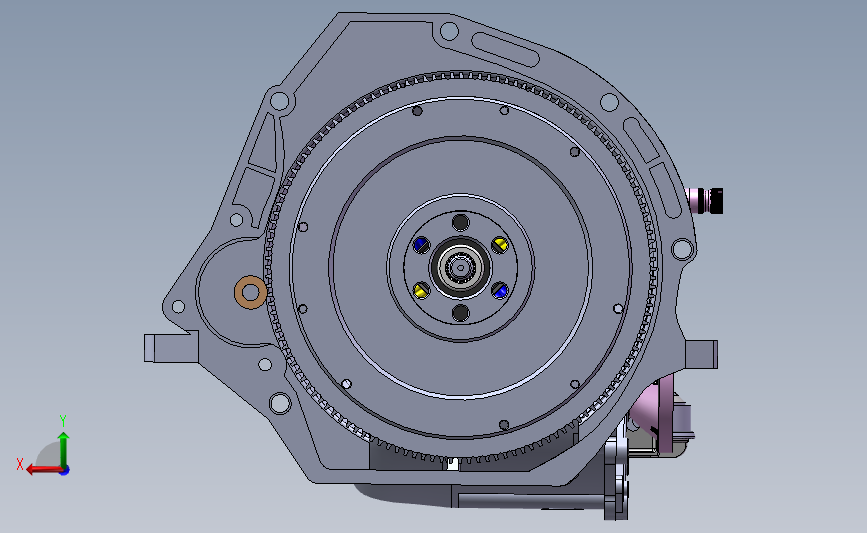

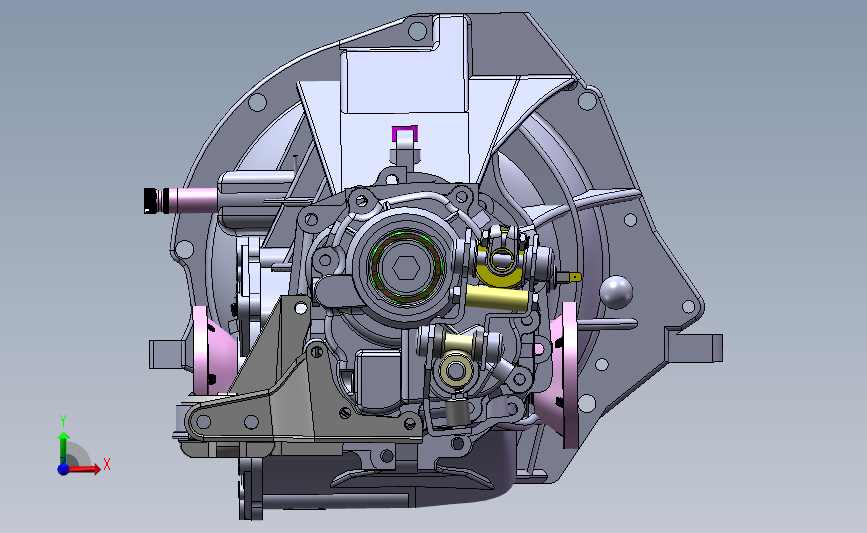

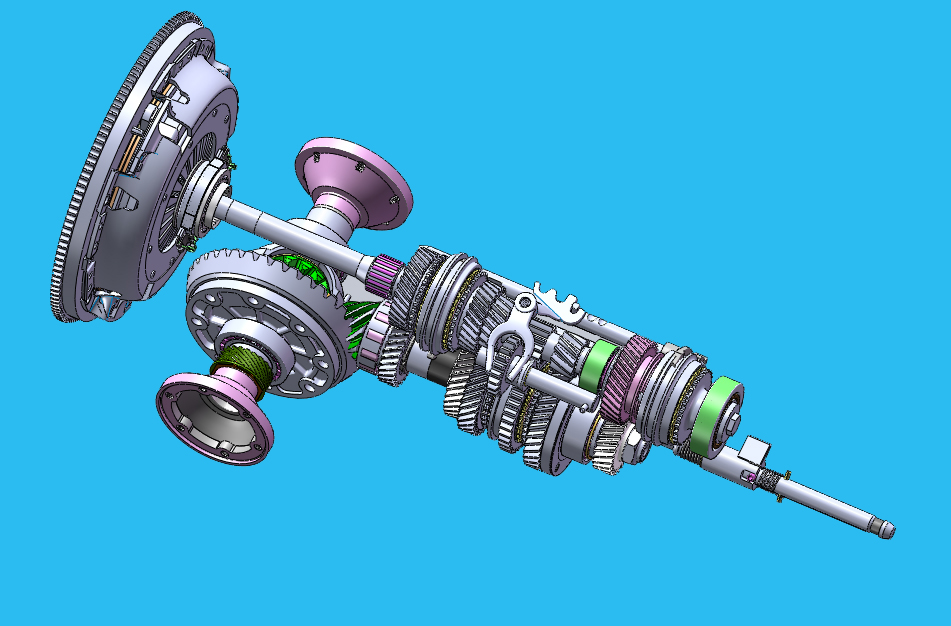

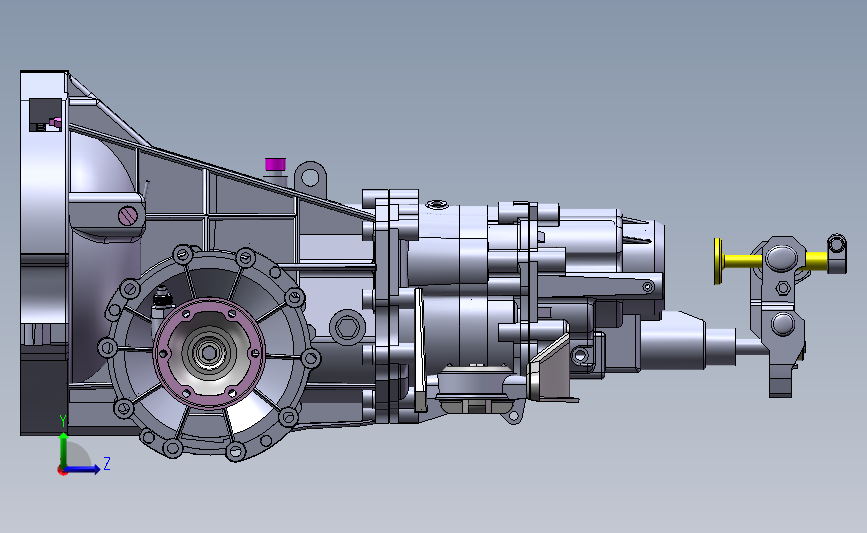

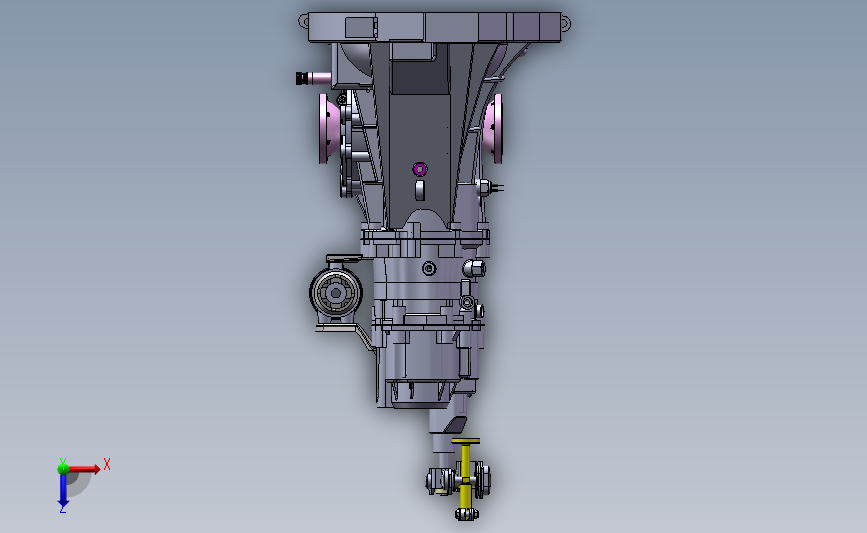

桑塔纳汽车传动机构图纸下载，该图纸类型属于交通运输、其他图纸，图纸大小299.08M，共计166个文件，包含3D图纸，图纸主格式为sldasm,sldprt，使用SOLIDWORKS 2010软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要55金币
立即下载 收藏
图纸信息
作者
WX_203026
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  MONTAJ.SLDASM | 20.83M |
| 2 | 外壳装配体.SLDASM | 10.36M |
| 3 | 总装配未完工.SLDASM | 25.97M |
| 4 |  一二档同步器卡簧.SLDPRT | 82.67K |
| 5 | 一二档同步器花键轮.SLDPRT | 321.24K |
| 6 | 一二档同步器销.SLDPRT | 109.17K |
| 7 | 一档同步器锥环.SLDPRT | 787.32K |
| 8 | 二档同步器锥环.SLDPRT | 477.64K |
| 9 | 从动轴一档齿轮.SLDPRT | 995.47K |
| 10 | 从动轴一档齿轮滚针轴承.SLDPRT | 312.52K |
| 11 | 从动轴一档齿轮轴承套.SLDPRT | 85.45K |
| 12 | 从动轴二档齿轮.SLDPRT | 775.39K |
| 13 | 从动轴二档齿轮滚针轴承.SLDPRT | 297.59K |
| 14 | 三.四档花键轮前卡簧.SLDPRT | 57.00K |
| 15 | 三四档同步器滑套.SLDPRT | 906.59K |
| 16 | 三四档同步器销.SLDPRT | 114.39K |
| 17 | 三四档拨叉.SLDPRT | 907.50K |
| 18 | 三四档档同步器卡簧.SLDPRT | 89.37K |
| 19 | 三档齿轮同步器.SLDPRT | 536.79K |
| 20 | 主动轴四档齿轮滚针轴承.SLDPRT | 241.98K |
| 21 | 主轴三.四档花键轮.SLDPRT | 564.13K |
| 22 | 主轴三档齿轮.SLDPRT | 658.05K |
| 23 | 主轴四档齿轮.SLDPRT | 976.03K |
| 24 | 主轴四档齿轮前卡簧.SLDPRT | 76.44K |
| 25 | 四档齿轮同步器.SLDPRT | 557.37K |
| 26 | 中间壳.SLDPRT | 5.40M |
| 27 | 中间壳装配体1.SLDASM | 25.82M |
| 28 | 中间壳装配只有定位销.SLDASM | 2.84M |
| 29 | 支架.SLDPRT | 348.00K |
| 30 | 三档齿轮轴承.SLDPRT | 273.35K |
| 31 | 主动轴.SLDPRT | 1.72M |
| 32 | 主轴中间滚柱轴承.SLDPRT | 278.22K |
| 33 | 主轴中间轴承内套.SLDPRT | 81.52K |
| 34 | 主轴五档齿轮内套.SLDPRT | 60.30K |
| 35 | 主轴前端滚针轴承.SLDPRT | 226.70K |
| 36 | 主轴后端滚珠轴承.SLDPRT | 795.68K |
| 37 | 主轴后紧固锣栓.SLDPRT | 210.33K |
| 38 | 主轴装配.SLDASM | 3.07M |
| 39 | 五档齿轮挡圈.SLDPRT | 67.69K |
| 40 | 五档齿轮轴承.SLDPRT | 274.58K |
| 41 | 五档主轴花键齿轮.SLDPRT | 511.82K |
| 42 | 五档主轴齿轮.SLDPRT | 857.98K |
| 43 | 五档同步器卡簧.SLDPRT | 82.88K |
| 44 | 五档同步器滑套.SLDPRT | 651.66K |
| 45 | 五档同步器销.SLDPRT | 122.55K |
| 46 | 五档同步器锥环.SLDPRT | 736.78K |
| 47 | 五档换档拨叉.SLDPRT | 1.39M |
| 48 | 从动轴.SLDPRT | 1.09M |
| 49 | 从动轴三档齿轮.SLDPRT | 835.83K |
| 50 | 从动轴三档齿轮卡环.SLDPRT | 57.16K |
| 51 | 从动轴五档齿轮.SLDPRT | 987.50K |
| 52 | 从动轴五档齿轮紧固螺母.SLDPRT | 242.92K |
| 53 | 从动轴前滚动轴承.SLDPRT | 201.83K |
| 54 | 从动轴四档齿轮.SLDPRT | 885.03K |
| 55 | 从动轴四档齿轮卡环.SLDPRT | 56.09K |
| 56 | 从动轴装配-1.SLDASM | 918.50K |
| 57 | 从动轴装配.SLDASM | 3.43M |
| 58 | 从动轴后端轴承固定板.SLDASM | 447.79K |
| 59 | 从动轴后端锥形轴承.SLDPRT | 677.76K |
| 60 | 从动轴后端锥形轴承限位板.SLDPRT | 106.64K |
| 61 | 调整垫片.SLDPRT | 50.34K |
| 62 | 传动轴.SLDPRT | 916.00K |
| 63 | 传动轴装配体.SLDASM | 2.86M |
| 64 | 保持架.SLDPRT | 513.00K |
| 65 | 卡环.SLDPRT | 228.00K |
| 66 | 卡环1.SLDPRT | 86.50K |
| 67 | 星形套.SLDPRT | 2.06M |
| 68 | 橡胶套.SLDPRT | 484.50K |
| 69 | 盖.SLDPRT | 1.42M |
| 70 | 筒形壳.SLDPRT | 941.50K |
| 71 | 螺钉.SLDPRT | 1.12M |
| 72 | 螺钉固定片3片.SLDPRT | 159.00K |
| 73 | 钢球6个.SLDPRT | 189.50K |
| 74 | 从动轴倒档齿轮及滑套.SLDPRT | 450.98K |
| 75 | 倒挡拔插.SLDPRT | 886.80K |
| 76 | 倒档惰轮.SLDPRT | 534.26K |
| 77 | 倒档惰轮轴.SLDPRT | 85.29K |
| 78 | 倒档拨叉装配体.SLDASM | 747.50K |
| 79 | 倒车灯开关.SLDPRT | 452.00K |
| 80 | 分离轴套装配.SLDASM | 4.60M |
| 81 | 分离轴承.SLDPRT | 3.81M |
| 82 | 分离轴承受压盘.SLDPRT | 148.87K |
| 83 | 分离轴承塑料套.SLDPRT | 235.00K |
| 84 | 分离轴承座.SLDPRT | 1.73M |
| 85 | 前壳体.SLDPRT | 38.14M |
| 86 | 前壳体内分离轴承套.SLDPRT | 656.50K |
| 87 | 加放油螺钉.SLDPRT | 424.50K |
| 88 | 离合器拔插轴.SLDPRT | 1.18M |
| 89 | 中后盖装配体.SLDASM | 1.95M |
| 90 | 变速器主轴承盖.SLDPRT | 182.50K |
| 91 | 后支承架座.SLDPRT | 756.00K |
| 92 | 后支架.SLDPRT | 1.84M |
| 93 | 后盖.SLDPRT | 30.85M |
| 94 | 后盖装配体.SLDASM | 1.19M |
| 95 | 后轴承固定圈.SLDPRT | 108.00K |
| 96 | 油道堵头.SLDPRT | 109.00K |
| 97 | 磁铁.SLDPRT | 99.00K |
| 98 | 磁铁挡销.SLDPRT | 131.00K |
| 99 | 选档轴油封.SLDPRT | 311.50K |
| 100 | 选档轴限位销.SLDPRT | 139.00K |
| 101 | 从动锥形齿轮.SLDPRT | 1.41M |
| 102 | 凸缘轴-1.SLDPRT | 1.63M |
| 103 | 凸缘轴-2.SLDPRT | 1.81M |
| 104 | 差速器侧齿轮-1.SLDPRT | 344.20K |
| 105 | 差速器侧齿轮-2.SLDPRT | 344.96K |
| 106 | 差速器壳.SLDPRT | 940.91K |
| 107 | 差速器壳圆锥滚子轴承.SLDPRT | 266.19K |
| 108 | 差速器装配体-2.SLDASM | 4.21M |
| 109 | 差速器装配体.SLDASM | 5.05M |
| 110 | 弹性锁销.SLDPRT | 63.98K |
| 111 | 环形垫圈.SLDPRT | 220.05K |
| 112 | 行星齿轮-1.SLDPRT | 169.90K |
| 113 | 行星齿轮-2.SLDPRT | 173.04K |
| 114 | 行星齿轮轴.SLDPRT | 92.05K |
| 115 | 里程表驱动轮.SLDASM | 269.89K |
| 116 | 里程表驱动齿轮.SLDPRT | 473.23K |
| 117 | 防转螺栓-1.SLDPRT | 329.45K |
| 118 | 防转螺栓-2.SLDPRT | 329.32K |
| 119 | 防转螺母-1.SLDPRT | 190.51K |
| 120 | 防转螺母2.SLDPRT | 191.58K |
| 121 | 驱动齿轮衬套.SLDPRT | 63.49K |
| 122 | 倒车灯开关.SLDPRT | 452.00K |
| 123 | 凸缘轴油封.SLDPRT | 459.00K |
| 124 | 差速器盖.SLDPRT | 5.32M |
| 125 | 差速器盖内磁石.SLDPRT | 99.50K |
| 126 | 差速器盖内磁石销.SLDPRT | 127.00K |
| 127 | 差速器盖装配体.SLDASM | 1.11M |
| 128 | 装配体1.SLDASM | 1.82M |
| 129 | 里程表芯.SLDPRT | 601.00K |
| 130 | 里程表芯座.SLDPRT | 670.50K |
| 131 | 一二档定位锁销.SLDPRT | 669.00K |
| 132 | 一二档拨叉轴.SLDPRT | 116.50K |
| 133 | 一二档拨叉轴导块.SLDPRT | 134.16K |
| 134 | 一二档拨叉轴导块固定销.SLDPRT | 77.23K |
| 135 | 一二档拨叉轴装配.SLDASM | 243.92K |
| 136 | 一二档换档拨叉.SLDPRT | 335.18K |
| 137 | 三四档定位锁销.SLDPRT | 668.00K |
| 138 | 三四档拨叉.SLDPRT | 603.06K |
| 139 | 三四档拨叉轴.SLDPRT | 150.64K |
| 140 | 三四档拨叉轴装配.SLDASM | 361.55K |
| 141 | 五倒档定位锁销.SLDPRT | 529.00K |
| 142 | 五倒档拨叉轴.SLDPRT | 133.99K |
| 143 | 五档拨叉销.SLDPRT | 76.58K |
| 144 | 五档换档拨叉.SLDPRT | 591.92K |
| 145 | 倒五档拨叉轴装配.SLDASM | 282.14K |
| 146 | 倒档拨叉定位销.SLDASM | 722.00K |
| 147 | 倒档拨叉定位销.SLDPRT | 271.00K |
| 148 | 倒档拨叉定位销座.SLDPRT | 1.49M |
| 149 | 倒档拨叉定位销弹簧.SLDPRT | 590.50K |
| 150 | 大互锁销.SLDPRT | 229.50K |
| 151 | 定位销堵塞.SLDPRT | 116.00K |
| 152 | 小互锁销.SLDPRT | 101.30K |
| 153 | 换档拨叉轴装配.SLDASM | 1.94M |
| 154 | 选档轴.SLDPRT | 1.06M |
