龙门桁架机械手数控机床上下料滑台模组立柱工业机器人搬运机械臂
图纸描述

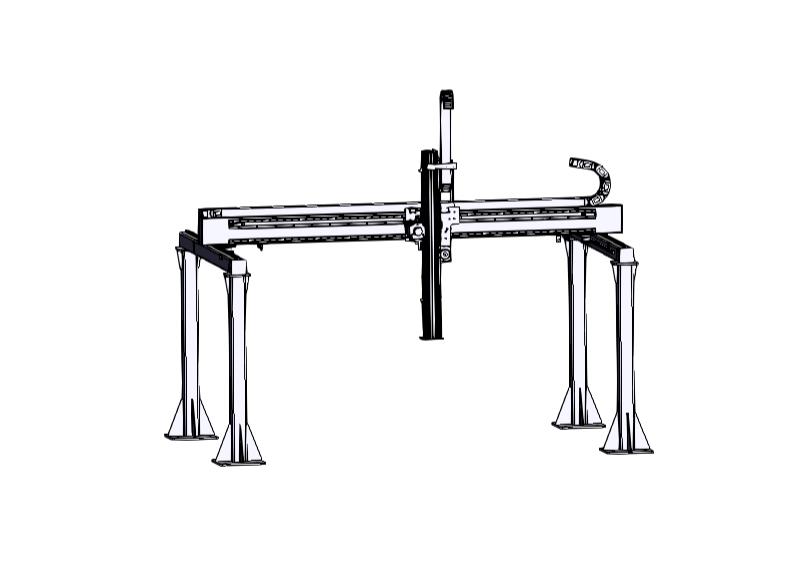

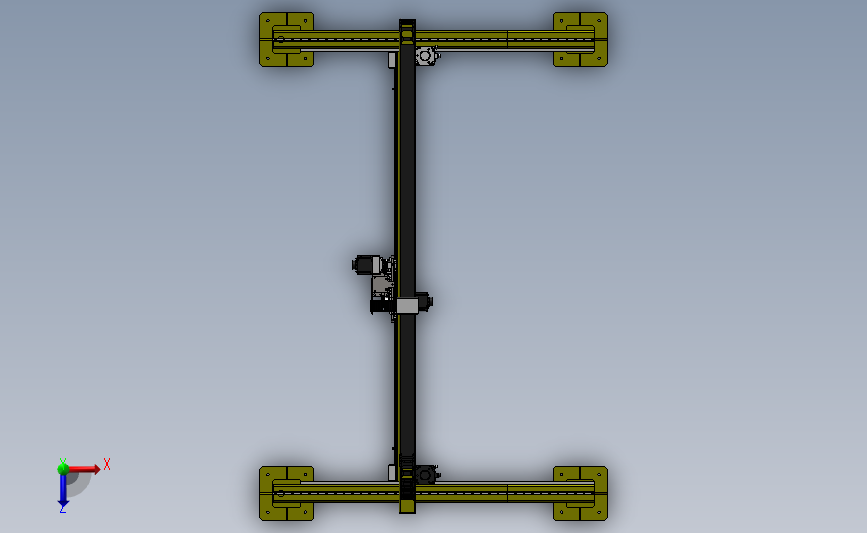

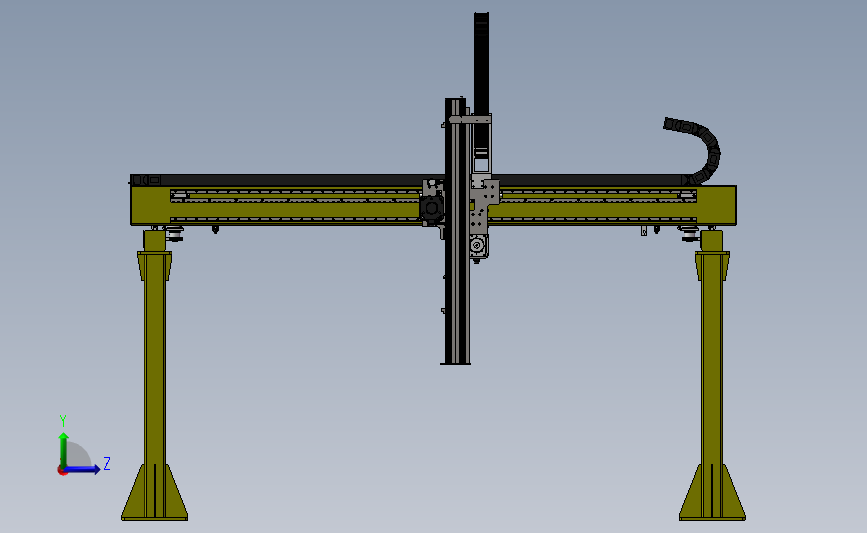

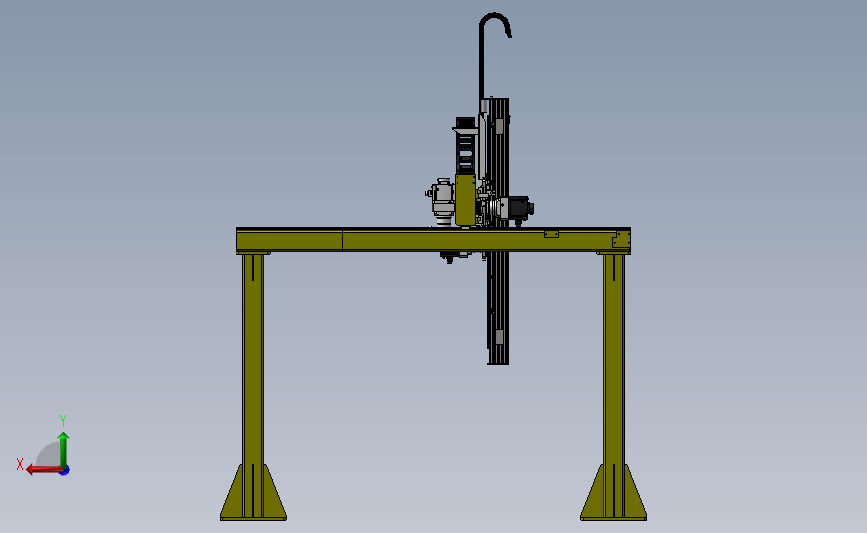

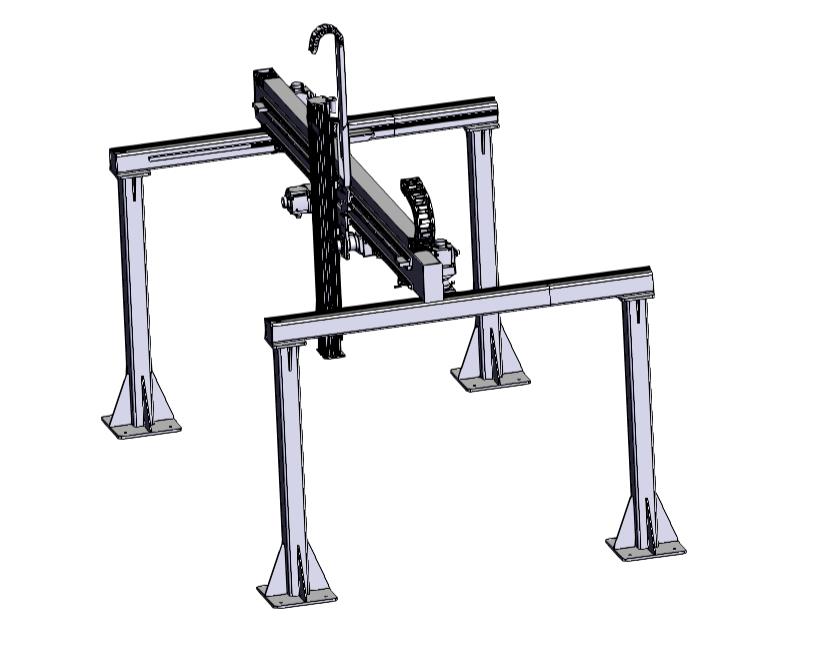

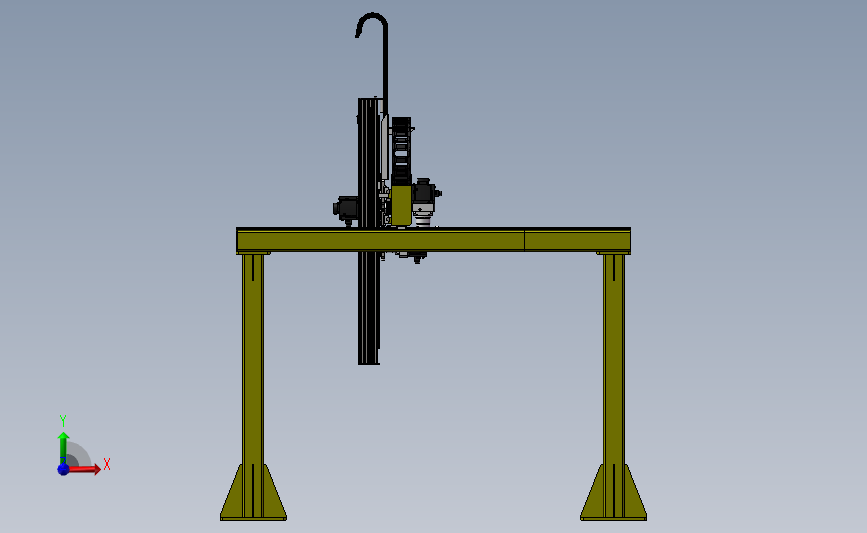

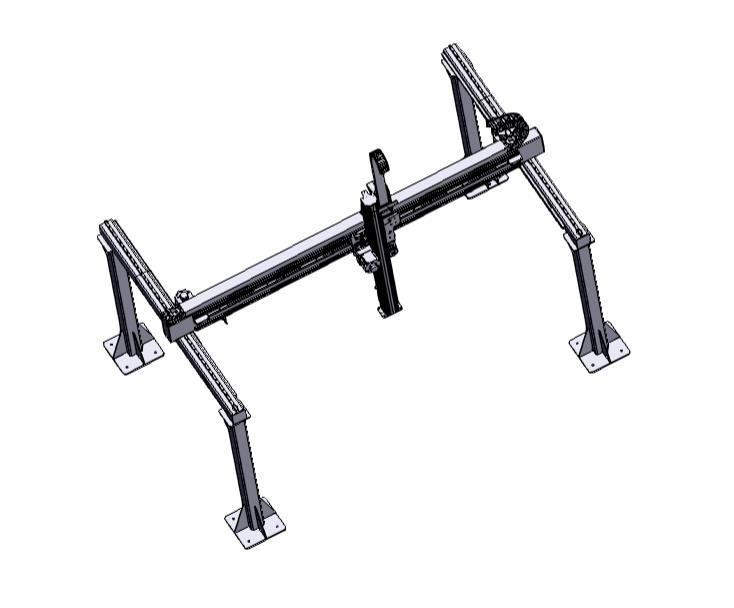

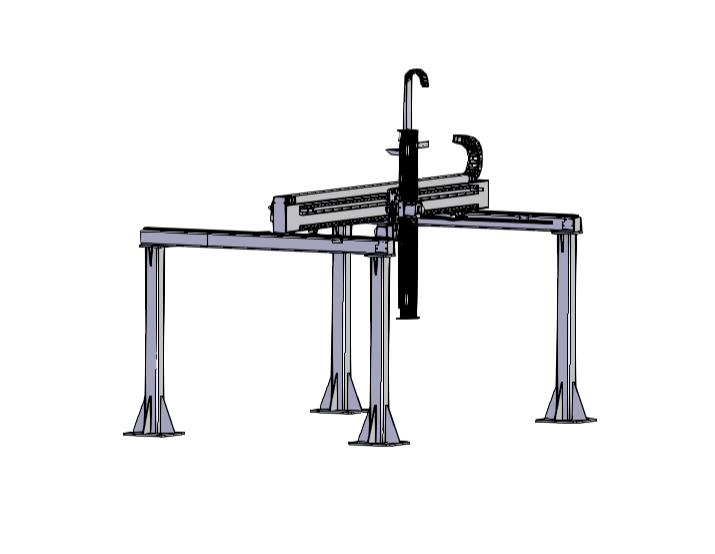

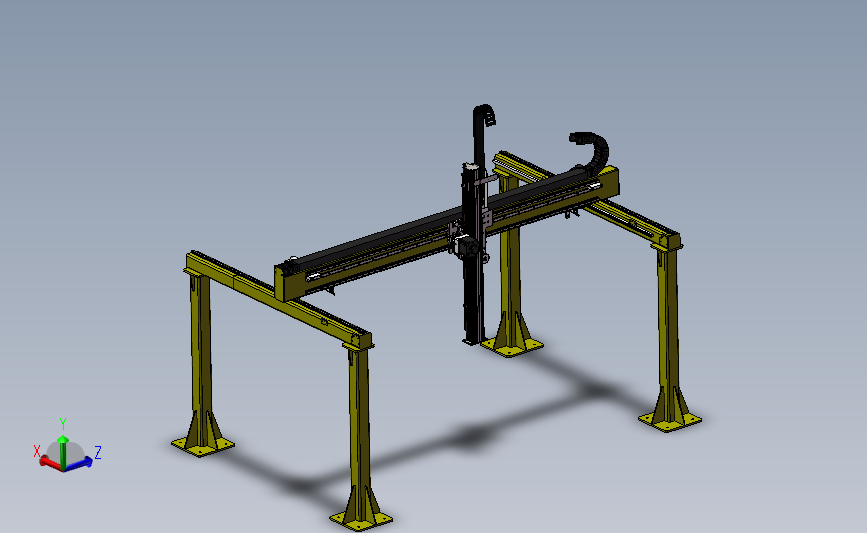

龙门桁架机械手数控机床上下料滑台模组立柱工业机器人搬运机械臂--欢迎各位机械同仁的使用，图纸表达细节比较多，图纸带有实体，中间的格式建模数据更小，结构新颖，不能用于商业使用。
下载需要180金币
立即下载 收藏
图纸信息
作者
牛闷逞
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  00水平-垂直运动系统.sldasm | 160.00K |
| 2 |  2.208m2400.09.100.02090.12PZ-3.sldprt | 97.50K |
| 3 | 2.208m2400.09.100.02090.12PZ_1-3.sldprt | 71.00K |
| 4 | 2.208m2400.09.100.02090.12PZ_10-3.sldprt | 93.50K |
| 5 | 2.208m2400.09.100.02090.12PZ_2-3.sldprt | 72.50K |
| 6 | 2.208m2400.09.100.02090.12PZ_3-3.sldprt | 98.00K |
| 7 | 2.208m2400.09.100.02090.12PZ_4-3.sldprt | 98.50K |
| 8 | 2.208m2400.09.100.02090.12PZ_5-3.sldprt | 98.00K |
| 9 | 2.208m2400.09.100.02090.12PZ_6-3.sldprt | 97.50K |
| 10 | 2.208m2400.09.100.02090.12PZ_7-3.sldprt | 98.00K |
| 11 | 2.208m2400.09.100.02090.12PZ_8-3.sldprt | 98.00K |
| 12 | 2.208m2400.09.100.02090.12PZ_9-3.sldprt | 98.00K |
| 13 | 3KW伺服电机HG-SN302BJ-S100-3.sldprt | 177.50K |
| 14 | 5.187mE4.56.10.200.0-3.sldprt | 134.00K |
| 15 | 5.187mE4.56.10.200.0_10-3.sldprt | 125.00K |
| 16 | 5.187mE4.56.10.200.0_11-3.sldprt | 151.00K |
| 17 | 5.187mE4.56.10.200.0_2-3.sldprt | 212.00K |
| 18 | 5.187mE4.56.10.200.0_3-3.sldprt | 219.50K |
| 19 | 5.187mE4.56.10.200.0_4-3.sldprt | 124.00K |
| 20 | 5.187mE4.56.10.200.0_5-3.sldprt | 126.50K |
| 21 | 5.187mE4.56.10.200.0_6-3.sldprt | 126.00K |
| 22 | 5.187mE4.56.10.200.0_7-3.sldprt | 168.50K |
| 23 | 5.187mE4.56.10.200.0_8-3.sldprt | 164.50K |
| 24 | 5.187mE4.56.10.200.0_9-3.sldprt | 167.00K |
| 25 | AZKLS25_20_M6_b-3.sldprt | 53.50K |
| 26 | AZKLS25_20_M6_c-3.sldprt | 53.50K |
| 27 | AZKLS25_20_M6防撞块-3_AZKLS25-20-M6.sldasm | 81.00K |
| 28 | HGH25CA线性滑块-3.sldprt | 130.50K |
| 29 | HGH25CA线性滑轨-1770L-3.sldprt | 122.00K |
| 30 | PN115L1-5-P2-S2行星减速机-3.sldprt | 157.50K |
| 31 | PN115L2-12-P2-S2行星减速机-3.sldprt | 155.50K |
| 32 | TE-桁架机械手.SLDASM | 3.91M |
| 33 | Z轴顶盖-3.sldprt | 58.00K |
| 34 | z轴顶部撞块-3.sldprt | 53.50K |
| 35 | 六角螺栓M8×16-3.sldprt | 61.50K |
| 36 | 六角螺母M8-3.sldprt | 62.00K |
| 37 | 内六角圆柱头螺钉M10×25-3.sldprt | 56.00K |
| 38 | 内六角圆柱头螺钉M10×40-3.sldprt | 56.00K |
| 39 | 内六角圆柱头螺钉M12×35-3.sldprt | 56.00K |
| 40 | 内六角圆柱头螺钉M12×90-3.sldprt | 56.50K |
| 41 | 内六角圆柱头螺钉M5×25-3.sldprt | 56.50K |
| 42 | 内六角圆柱头螺钉M6×10-3.sldprt | 55.50K |
| 43 | 内六角圆柱头螺钉M6×12-3.sldprt | 55.50K |
| 44 | 内六角圆柱头螺钉M6×16-3.sldprt | 56.00K |
| 45 | 内六角圆柱头螺钉M6×25-3.sldprt | 55.50K |
| 46 | 内六角圆柱头螺钉M8×25-3.sldprt | 55.50K |
| 47 | 内六角圆柱头螺钉M8×35-3.sldprt | 55.50K |
| 48 | 内六角圆柱头螺钉M8×40-3.sldprt | 55.50K |
| 49 | 刮油板-3.sldprt | 58.00K |
| 50 | 十字槽圆柱头螺钉M5×35-3.sldprt | 58.00K |
| 51 | 十字槽沉头螺钉M6×10-3.sldprt | 57.00K |
| 52 | 十字槽盘头螺钉M5×12-3.sldprt | 58.00K |
| 53 | 升降伺服电机安装板-3.sldprt | 62.50K |
| 54 | 升降限位块1-3.sldprt | 56.50K |
| 55 | 升降限位块2-3.sldprt | 56.50K |
| 56 | 升降齿轮M3，Z36-3.sldprt | 263.00K |
| 57 | 升降齿轮轴端挡圈-3_默认_按加工_.sldprt | 53.00K |
| 58 | 垂直原点基准块-3.sldprt | 55.00K |
| 59 | 垂直拖链-3.sldasm | 104.50K |
| 60 | 垂直拖链支架-3_默认_按加工_.sldprt | 80.50K |
| 61 | 垂直接近开关支架-3.sldprt | 59.00K |
| 62 | 垂直齿条m31940mm-3_GearTrax.sldprt | 535.00K |
| 63 | 垂直齿条m3纵向.sldprt | 534.50K |
| 64 | 夹抱、升降模组-3.sldasm | 114.50K |
| 65 | 安装座-3.sldprt | 98.00K |
| 66 | 扎带固定座-3.sldprt | 56.50K |
| 67 | 托链板固定件-3_默认_按加工_.sldprt | 54.50K |
| 68 | 摆动杆-3.sldprt | 61.50K |
| 69 | 摆动杆安装座-3.sldprt | 92.50K |
| 70 | 机械手专用铝型材2000-3_默认_按加工_.sldprt | 211.00K |
| 71 | 桁架-3.sldasm | 108.00K |
| 72 | 桁架横梁-3_默认_按加工_.sldprt | 78.00K |
| 73 | 桁架纵梁-3_默认_按加工_.sldprt | 153.00K |
| 74 | 横梁撞块-3.sldprt | 58.50K |
| 75 | 横移拖链-3.sldasm | 101.00K |
| 76 | 水平伺服电机安装板-3.sldprt | 66.00K |
| 77 | 水平原点基准块-3_默认_按加工_.sldprt | 56.00K |
| 78 | 水平电机调整块-3.sldprt | 55.00K |
| 79 | 水平运动支就座-3_默认_按加工_.sldprt | 118.50K |
| 80 | 水平运动机构-3.sldasm | 93.00K |
| 81 | 水平齿条M34000L-3_默认_按加工_.sldprt | 1.11M |
| 82 | 水平齿轮M3，Z30-3.sldprt | 228.50K |
| 83 | 滑轨固定板-3_默认_按加工_.sldprt | 61.00K |
| 84 | 立柱体_默认_按加工_.sldprt | 91.00K |
| 85 | 纵向拖链板-3.sldprt | 55.00K |
| 86 | 线性滑块HGW30HA-3.sldprt | 90.50K |
| 87 | 线性滑轨HGW30HA4000AL-3_默认_按加工_.sldprt | 94.50K |
| 88 | 线性滑轨HGW30H纵向.sldprt | 87.50K |
| 89 | 转接板-3_默认_按加工_.sldprt | 57.50K |
| 90 | 限位开关（WLCA2）syA-3.sldasm | 84.00K |
| 91 | 限位簧片-3.sldprt | 59.00K |
| 92 | 齿条固定板-3_默认_按加工_.sldprt | 56.00K |
