4-拖车架
图纸描述

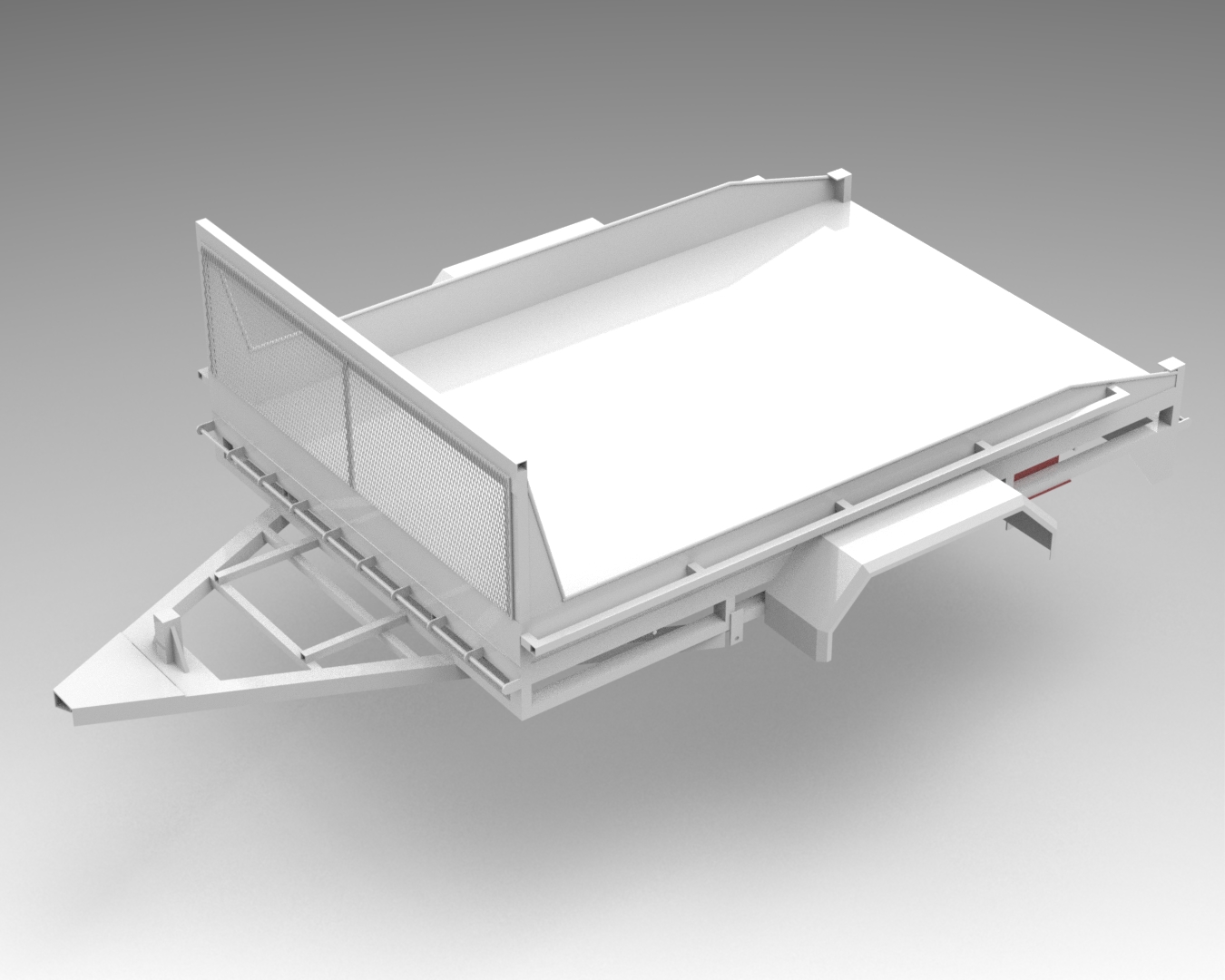

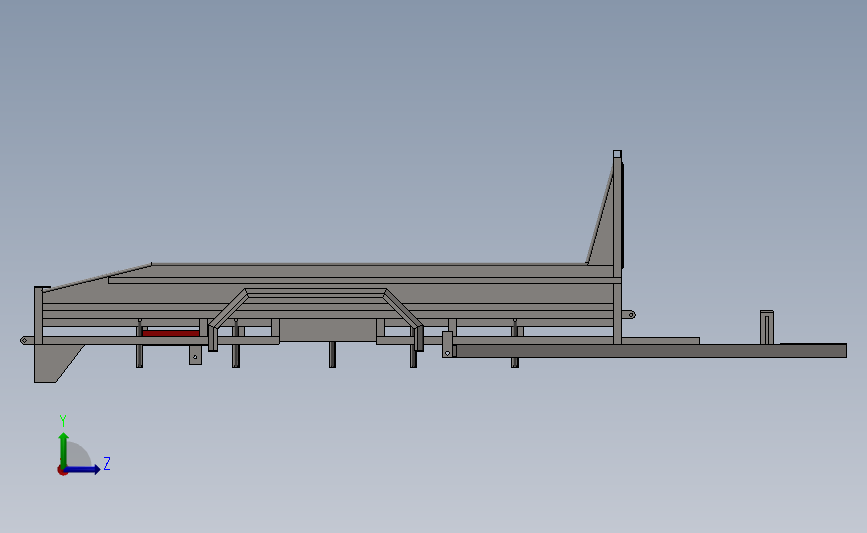

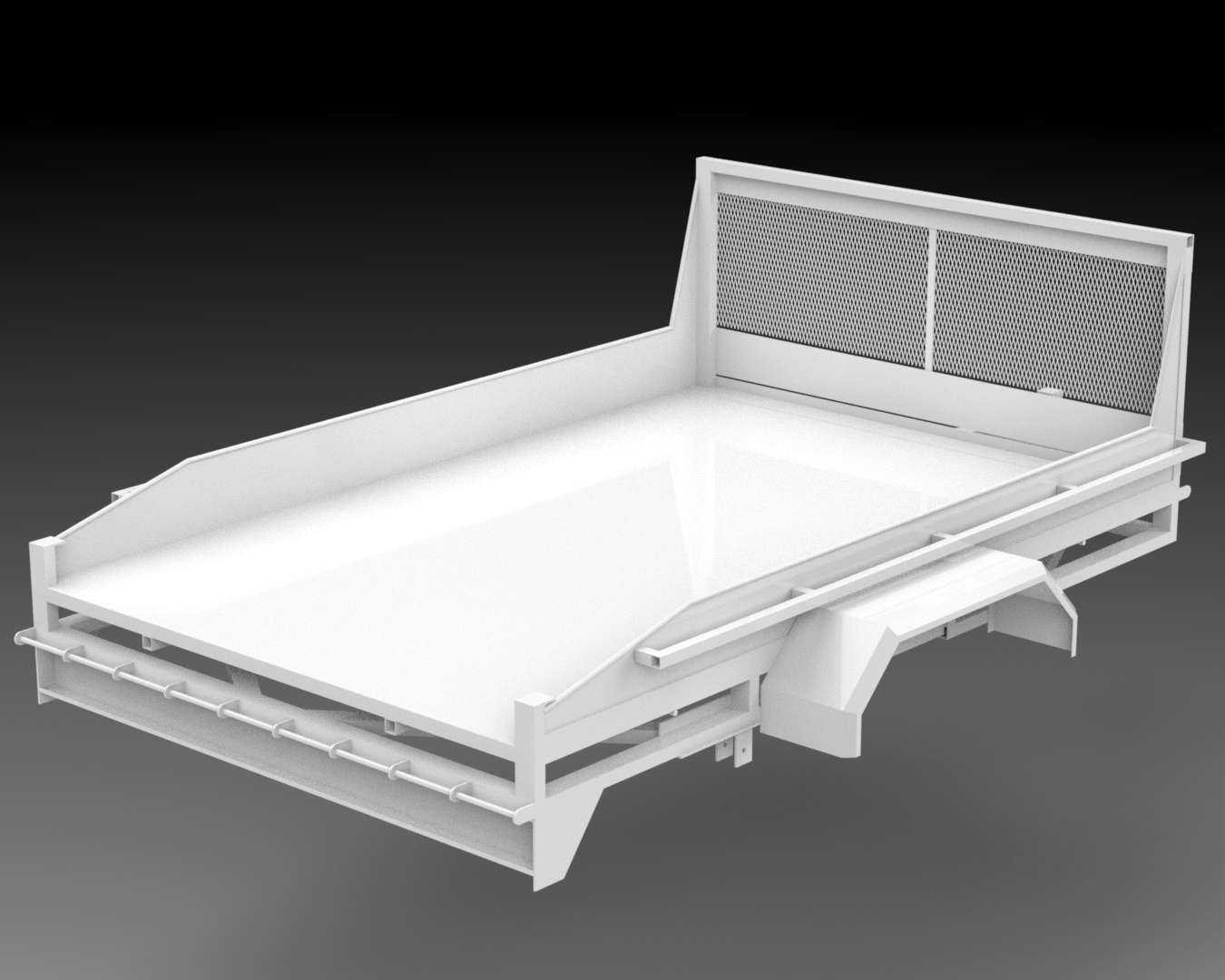

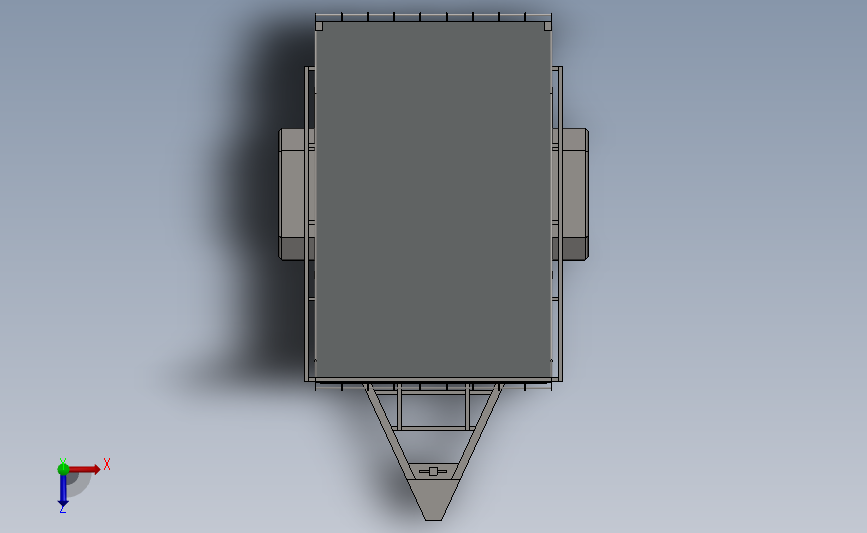

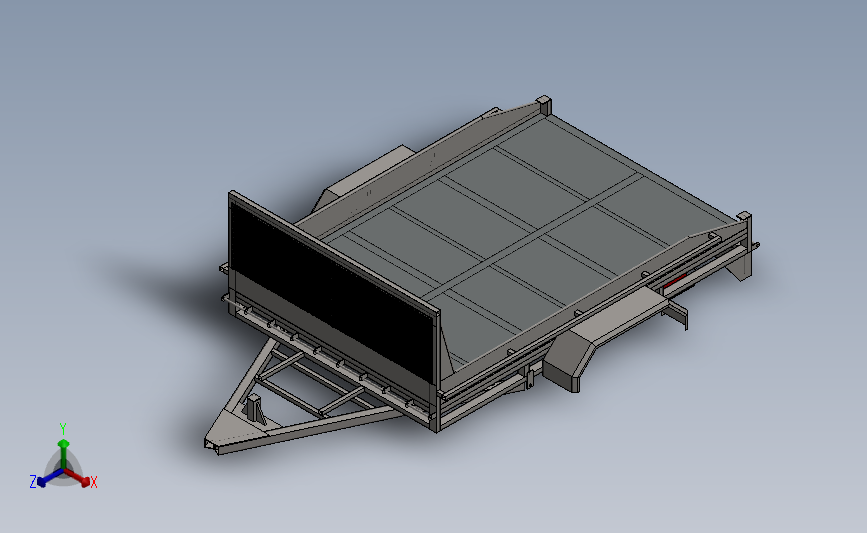

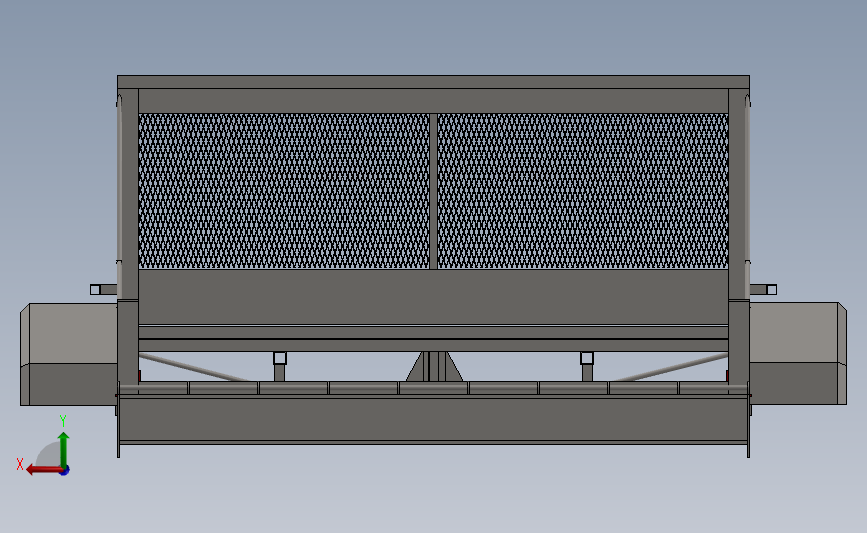

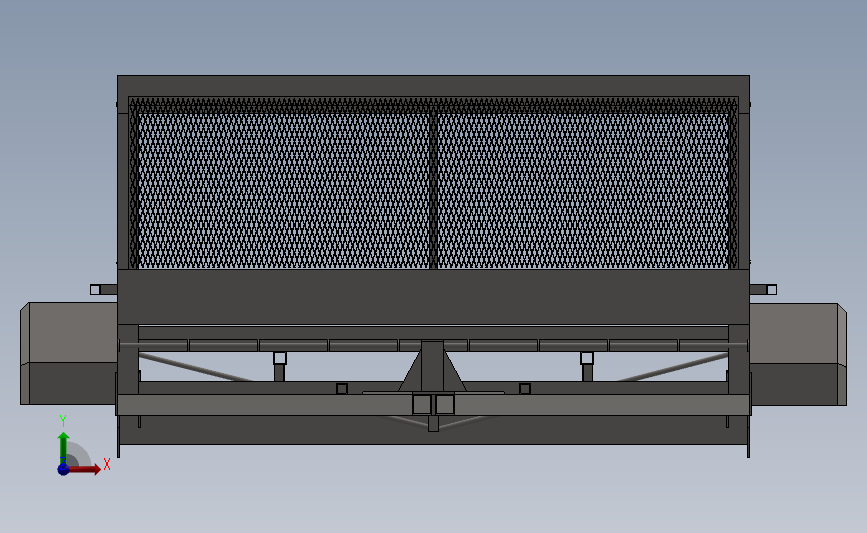

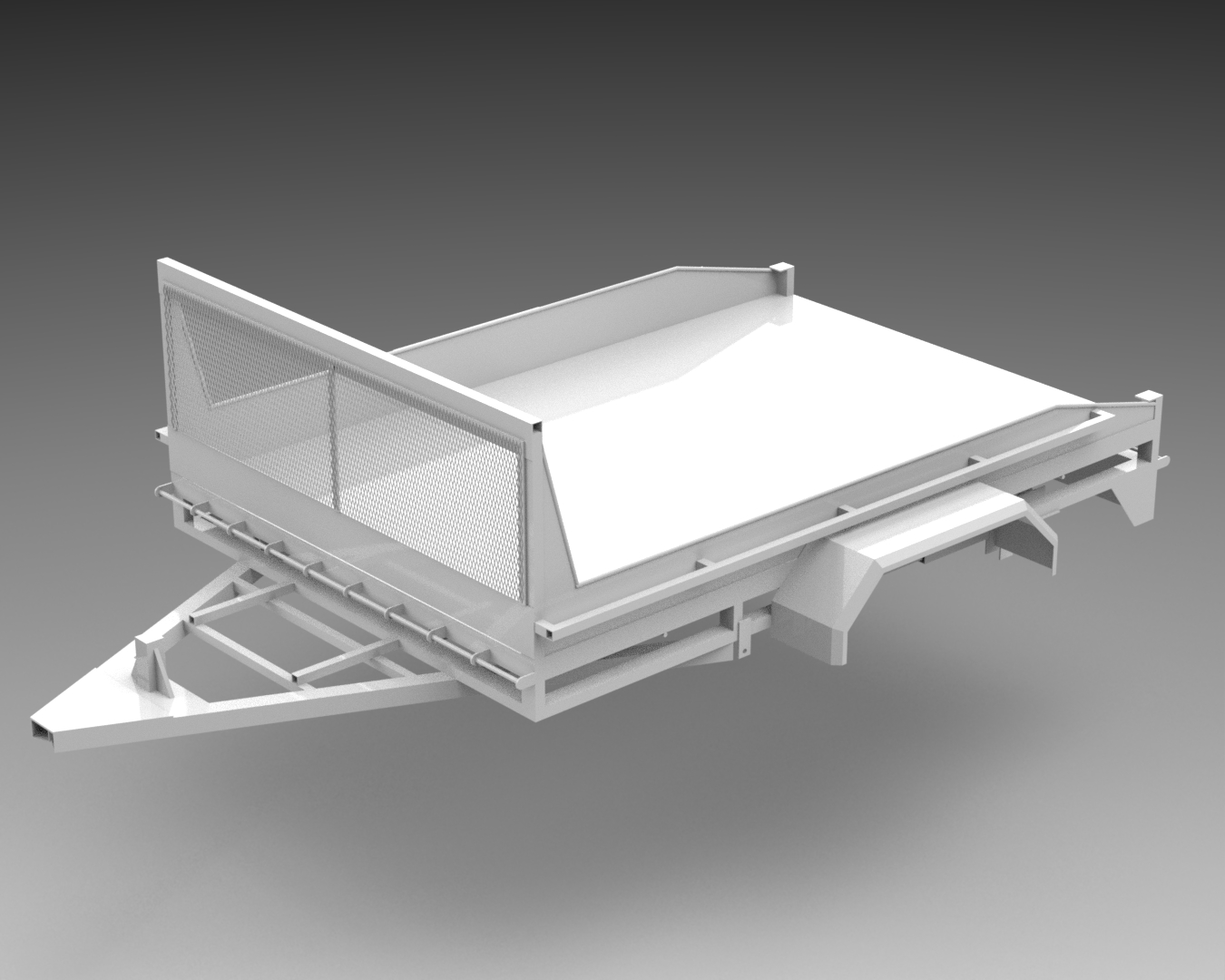

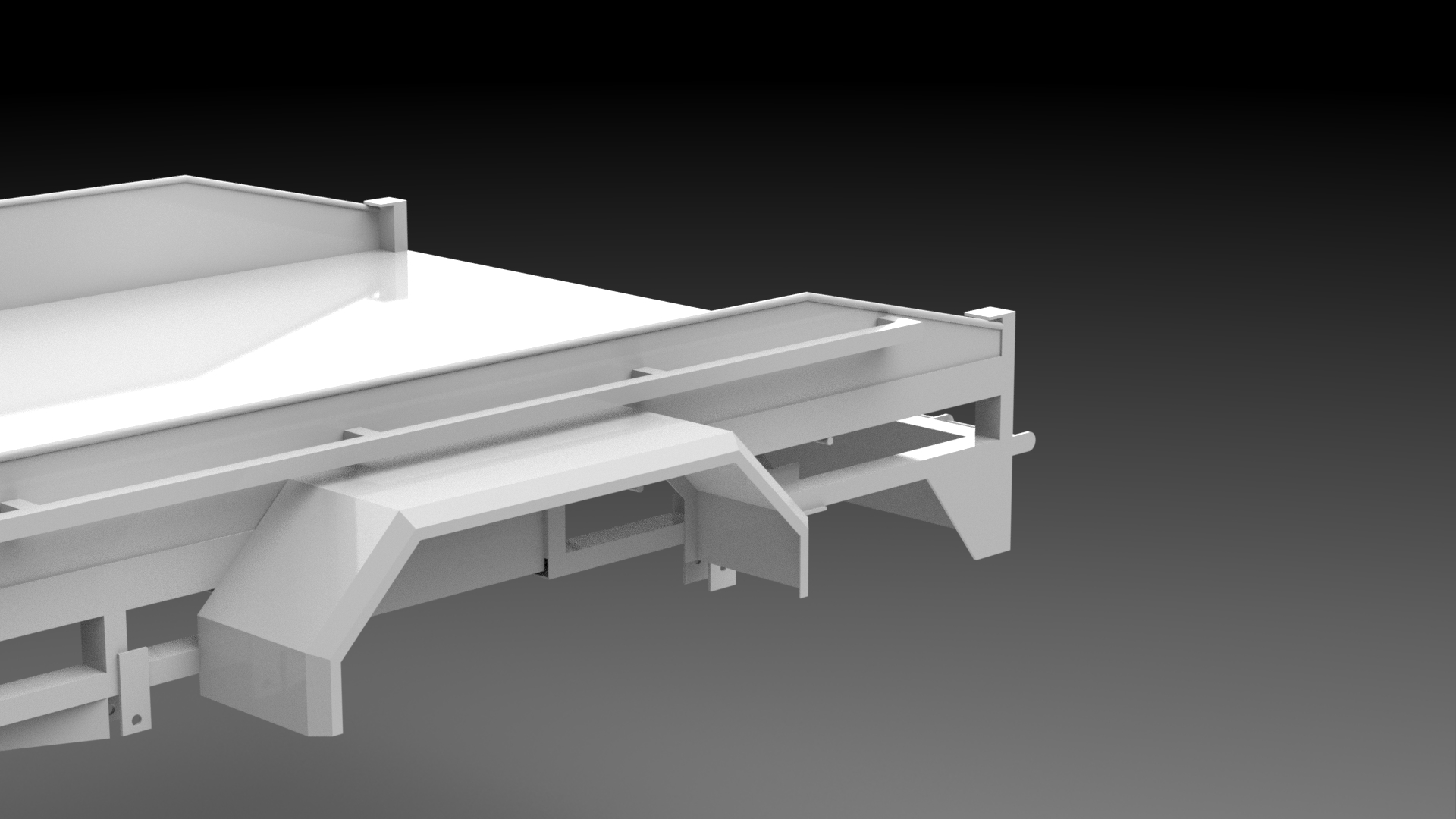

4-拖车架图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小25.47M，共计72个文件，包含3D图纸，图纸主格式为sldprt,sldasm,pdf，使用SOLIDWORKS 2020软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要100金币
立即下载 收藏
图纸信息
作者
都蕊秋
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  100x40x5 Plate.SLDPRT | 55.85K |
| 2 | 100x50x6 PFC.SLDPRT | 74.95K |
| 3 | 120x50x2 Lip Channel.SLDPRT | 77.13K |
| 4 | 1440x400x2 Mesh.SLDPRT | 7.22M |
| 5 | 1500x130x2mm Plate.SLDPRT | 53.47K |
| 6 | 1500x90x2mm Plate.SLDPRT | 53.11K |
| 7 | 190x50x5 Bent Plate.SLDPRT | 93.63K |
| 8 | 20x5x1450 Flat Bar.SLDPRT | 37.04K |
| 9 | 20x5x390 Flat Bar.SLDPRT | 37.04K |
| 10 | 25x25x2x SHS.SLDPRT | 63.89K |
| 11 | 25x25x2x1995 SHS.SLDPRT | 57.52K |
| 12 | 25x25x2x40 SHS.SLDPRT | 63.73K |
| 13 | 25x25x2xx SHS.SLDPRT | 64.54K |
| 14 | 25x25x2xxxSHS.SLDPRT | 63.29K |
| 15 | 25x25x3x190 Angle.SLDPRT | 43.26K |
| 16 | 25x25x3x290 SHS.SLDPRT | 60.97K |
| 17 | 25x25x3x443.18 SHS.SLDPRT | 66.35K |
| 18 | 25x25x3x60 Angle.SLDPRT | 42.91K |
| 19 | 25x25x3x650.94 SHS.SLDPRT | 66.31K |
| 20 | 30x30x2x1500 SHS.SLDPRT | 58.12K |
| 21 | 30x30x2x2280 SHS.SLDPRT | 58.24K |
| 22 | 30x30x2x675 SHS.SLDPRT | 61.09K |
| 23 | 30x3x1500 Plate.SLDPRT | 52.88K |
| 24 | 30x3x2270 Plate.SLDPRT | 52.99K |
| 25 | 30x50x5 Plate.SLDPRT | 64.88K |
| 26 | 380x90x5 Plate.SLDPRT | 57.46K |
| 27 | 50x30x2x1400 SHS.SLDPRT | 59.17K |
| 28 | 50x30x2x220.SLDPRT | 48.07K |
| 29 | 50x30x2x2240 SHS.SLDPRT | 56.45K |
| 30 | 50x30x2x2280 SHS.SLDPRT | 60.77K |
| 31 | 50x30x2x675 SHS.SLDPRT | 59.64K |
| 32 | 50x30x2x70.SLDPRT | 45.99K |
| 33 | 50x30x2x725 SHS.SLDPRT | 46.68K |
| 34 | 50x30x2x830 SHS.SLDPRT | 68.22K |
| 35 | 50x30x2x900 SHS.SLDPRT | 57.90K |
| 36 | 50x30x2x940 SHS.SLDPRT | 60.70K |
| 37 | 50x50x3 SHS-1670mm.SLDPRT | 60.65K |
| 38 | 50x50x5x125 SHS.SLDPRT | 52.25K |
| 39 | 50x56x5 End Cap.SLDPRT | 55.83K |
| 40 | 60x60x5x245 Angle.SLDPRT | 69.85K |
| 41 | 70x30x5 Plate.SLDPRT | 49.15K |
| 42 | Cover Gusset.SLDPRT | 44.57K |
| 43 | D12 Bent Rounf Bar.SLDPRT | 67.53K |
| 44 | D12 Mid Rib bar.SLDPRT | 66.54K |
| 45 | D12 RH Mid Rib bar.SLDPRT | 75.49K |
| 46 | D12 RH Rib bar.SLDPRT | 69.66K |
| 47 | D12 Rib bar.SLDPRT | 71.41K |
| 48 | D12 Side Gusset Bar.SLDPRT | 63.81K |
| 49 | D12x1500 Round Bar.SLDPRT | 53.27K |
| 50 | End Cap.SLDPRT | 57.49K |
| 51 | Floor Plate.SLDPRT | 56.89K |
| 52 |  Frame.SLDASM | 360.13K |
| 53 | Gusset.SLDPRT | 51.90K |
| 54 | Handle-SA.SLDASM | 57.72K |
| 55 | Mesh-SA.SLDASM | 1.25M |
| 56 | Mud Guard.SLDPRT | 96.58K |
| 57 | Rear Gusset.SLDPRT | 50.52K |
| 58 | Rear Plate.SLDPRT | 70.84K |
| 59 | Side Cover Plate.SLDPRT | 53.06K |
| 60 | Sketch.SLDPRT | 43.45K |
| 61 | Tow Base Plate.SLDPRT | 54.64K |
| 62 | Tow Section.SLDASM | 88.03K |
| 63 | Trailer-GA.SLDASM | 2.57M |
| 64 | ~$Frame-SA.SLDASM | 8B |
| 65 |  Frame-SA.SLDDRW | 425.61K |
| 66 | Handle-SA.SLDDRW | 124.58K |
| 67 | Mesh-SA.SLDDRW | 1.79M |
| 68 | Trailer Parts.SLDDRW | 2.60M |
| 69 | Trailer-GA.SLDDRW | 1.80M |
| 70 |  Frame-SA.PDF | 266.99K |
| 71 | Trailer Parts.PDF | 849.52K |
| 72 | Trailer-GA.PDF | 611.86K |
