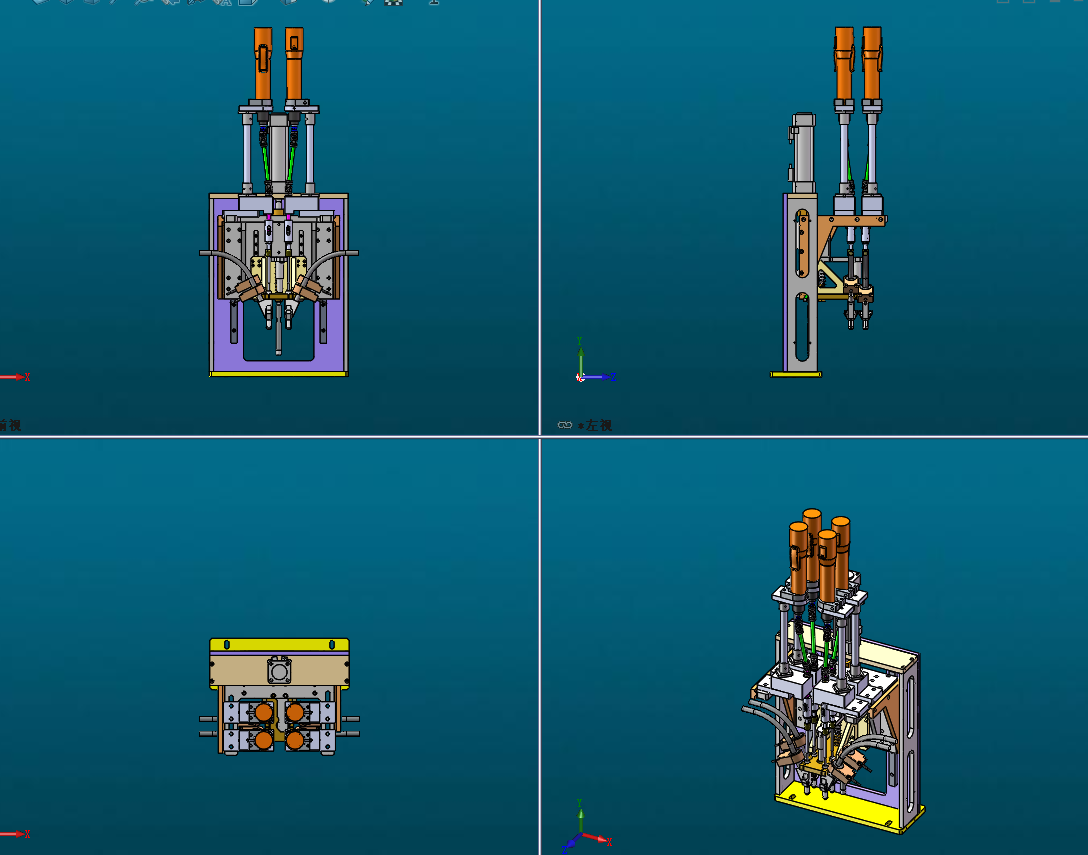

四批螺钉拧紧机构
图纸描述

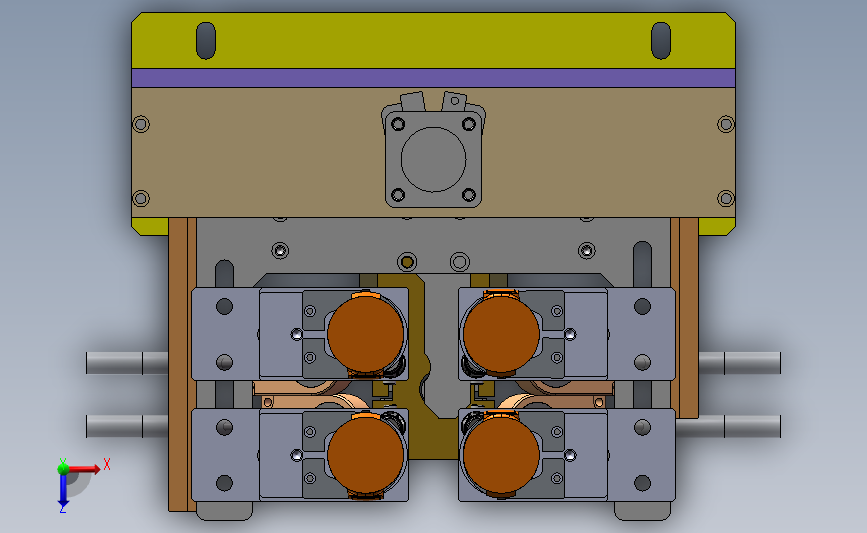

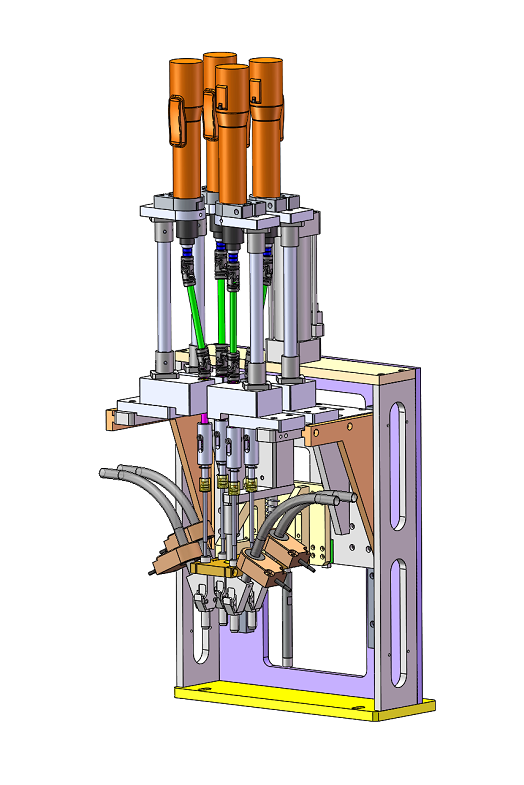

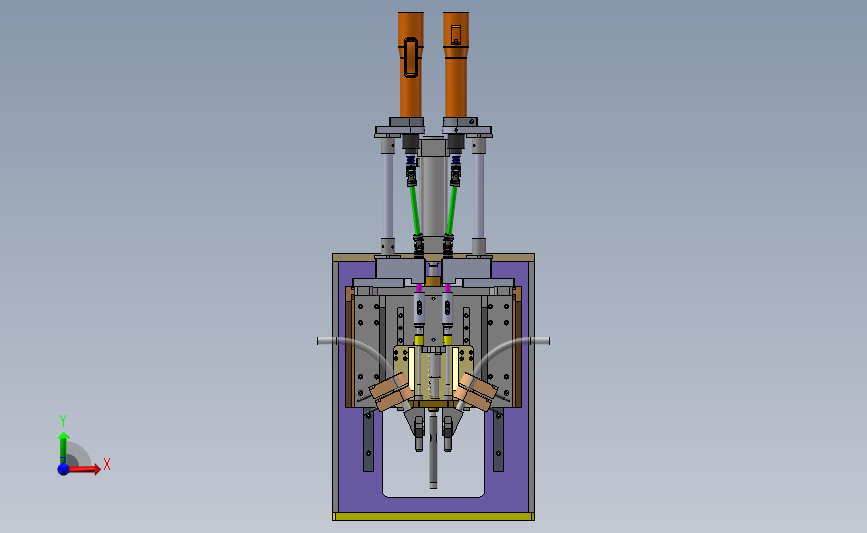

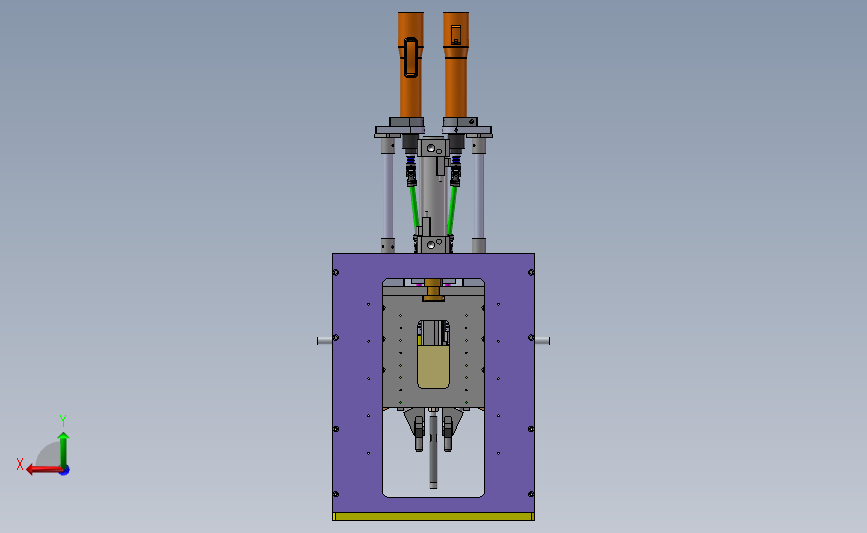

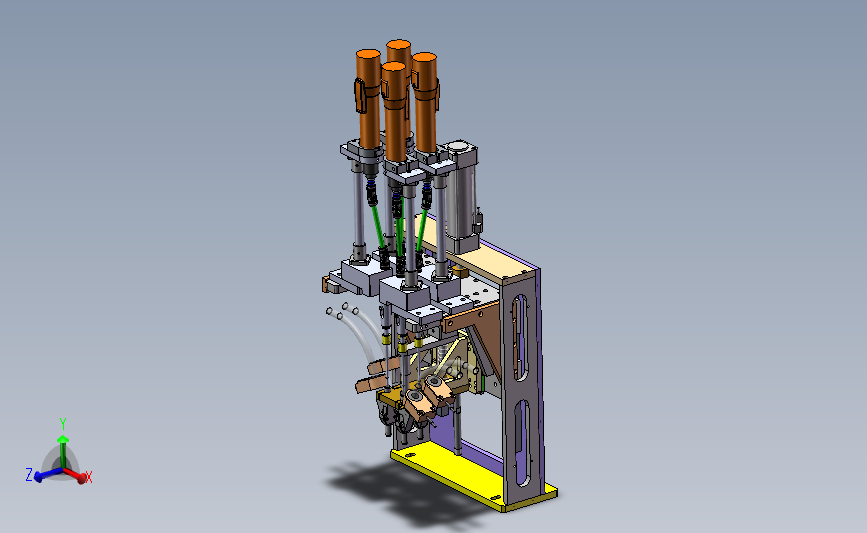

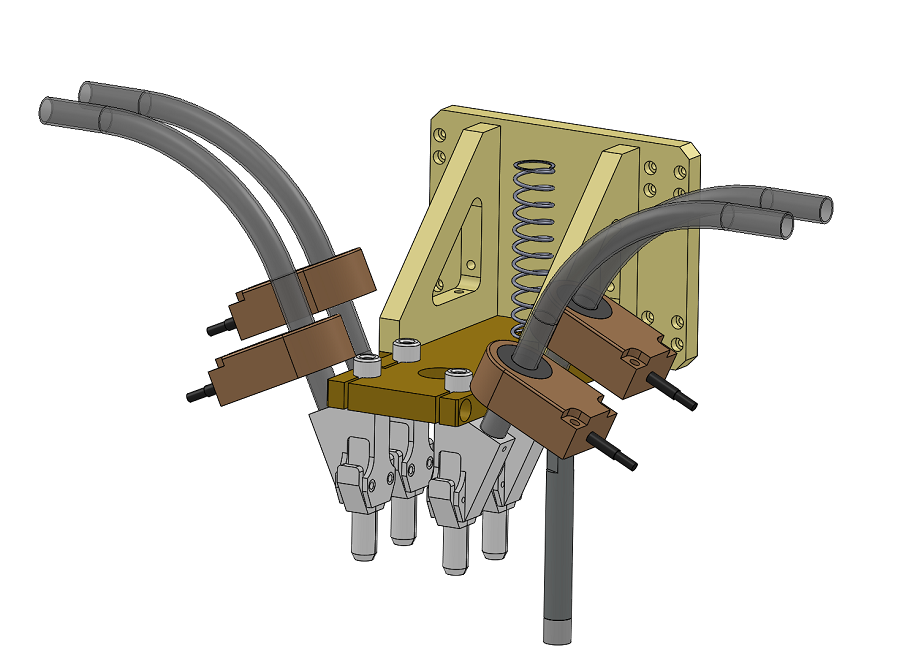

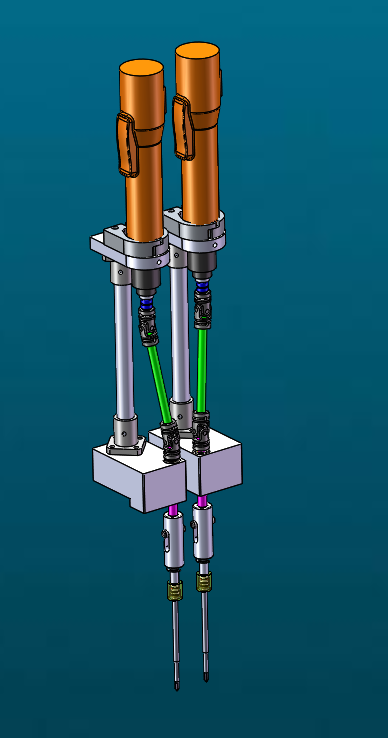

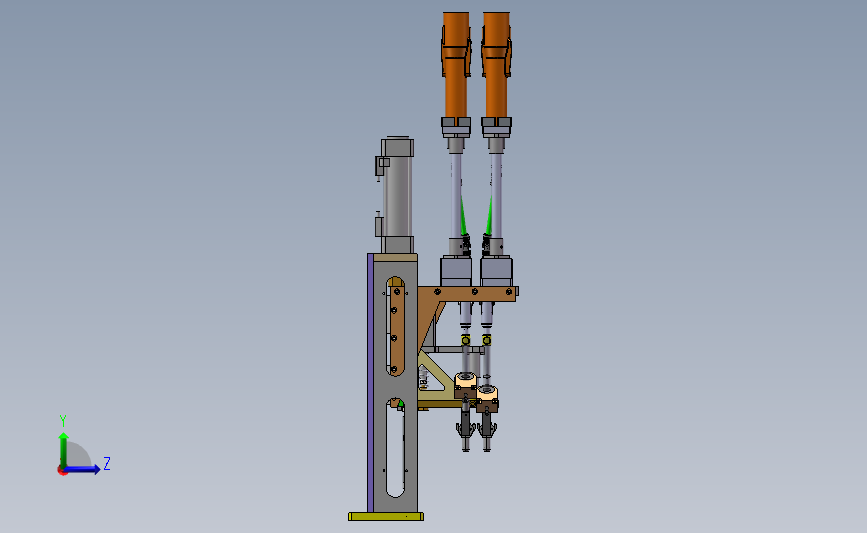

本机构采用奇力速电批 BSD6200L的典型四批螺钉拧紧结构。采用同时拧紧4个螺钉的方式，每个拧紧单元位置的2个维度都可以分别微调以适应螺钉间距。锁头处有传感器检测螺钉有无。
下载需要200金币
立即下载 收藏
图纸信息
作者
鲜于帐蚕
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  .四批螺钉拧紧机构.SLDASM | 2.65M |
| 2 |  01-001 板.sldprt | 55.38K |
| 3 | 01-002 板.sldprt | 177.20K |
| 4 | 01-003 板.sldprt | 72.47K |
| 5 | 01-004 肋.sldprt | 45.24K |
| 6 | 01-005 切料竖板.sldprt | 57.83K |
| 7 | 01-011 胶垫.sldprt | 40.13K |
| 8 | 01-012 板.sldprt | 49.55K |
| 9 | 01-014 板.sldprt | 46.86K |
| 10 | 01-018 板.sldprt | 55.12K |
| 11 | 01-019 气缸头.sldprt | 42.40K |
| 12 | 01-020 气缸头.sldprt | 42.54K |
| 13 | 01-025 板.sldprt | 53.88K |
| 14 | 01-031 板.sldprt | 51.15K |
| 15 | 01-032 板.sldprt | 51.06K |
| 16 | 01-033 批头横轴.sldprt | 48.04K |
| 17 | 01-037 柱.sldprt | 46.14K |
| 18 | 01-038 柱.sldprt | 41.91K |
| 19 | 01-040 01-033 批头横轴螺母.sldprt | 41.93K |
| 20 | B_UNCA8.sldprt | 43.59K |
| 21 | CDQ2B25-50D-A730.sldprt | 270.57K |
| 22 | HGH15CAE.sldprt | 45.37K |
| 23 | HGH15CAE2-200.sldprt | 44.80K |
| 24 | L_UNCA8.sldprt | 55.11K |
| 25 | MDBB40-100-F59W(0).sldprt | 121.43K |
| 26 | MGN9C-1.sldprt | 45.10K |
| 27 | MGN9C-2(55).sldprt | 47.31K |
| 28 | STHSB16_STHSB16.sldprt | 49.15K |
| 29 | ZL0601-DZ 批头.SLDPRT | 270.62K |
| 30 | 万向头联轴器 UNCA8.sldasm | 157.46K |
| 31 | 切料加强肋.sldprt | 45.23K |
| 32 | 单轴拧紧单元-右偏.sldasm | 1.46M |
| 33 | 单轴拧紧单元-左偏.sldasm | 1.46M |
| 34 | 单轴拧紧固定座-右偏.sldprt | 61.70K |
| 35 | 单轴拧紧固定座-左偏.sldprt | 59.39K |
| 36 | 压簧 8-30.sldprt | 721.23K |
| 37 | 四批头横板.sldprt | 140.29K |
| 38 | 四批批头组件.SLDASM | 831.37K |
| 39 | 四批拧紧机头模组底座.SLDASM | 246.02K |
| 40 | 四批拧紧机头模组滑块.SLDASM | 357.96K |
| 41 | 奇力速电批 BSD6200L.sldprt | 150.51K |
| 42 | 导杆 16-250.sldprt | 41.87K |
| 43 | 导杆轴.sldasm | 208.06K |
| 44 | 导杆轴连杆.sldprt | 42.23K |
| 45 | 导轨 HGH15CA.sldasm | 67.00K |
| 46 | 导轨MGN9C-165.sldasm | 72.46K |
| 47 | 小轴隔套.sldprt | 42.13K |
| 48 | 小轴隔套d4.sldprt | 40.06K |
| 49 | 批头小轴.sldasm | 458.68K |
| 50 | 批头小轴.sldprt | 46.43K |
| 51 | 批头锁紧套.sldprt | 42.85K |
| 52 | 拧紧压簧.sldprt | 780.73K |
| 53 | 环形接近开关.SLDPRT | 872.16K |
| 54 | 电批固定夹-上.sldprt | 48.38K |
| 55 | 电批固定夹-下.sldprt | 48.39K |
| 56 | 电批固定板.sldprt | 49.08K |
| 57 | 螺丝批头 120-5-2#.SLDPRT | 85.81K |
| 58 | 螺丝批头座.sldprt | 59.70K |
| 59 | 螺丝批头组件.sldasm | 839.68K |
| 60 | 螺母 M6 GB6170.SLDPRT | 120.28K |
| 61 | 螺母 M8 GB6170.SLDPRT | 121.41K |
| 62 | 调节板1.sldprt | 57.01K |
| 63 | 轴卡 7.sldprt | 44.61K |
| 64 | 轴承 B674ZZ.sldprt | 48.18K |
| 65 | 轴承 B688ZZ.sldprt | 141.73K |
| 66 | 连接批头.sldprt | 166.92K |
| 67 | 连接批头座.sldprt | 49.52K |
| 68 | 钢球Φ5.sldprt | 147.49K |
| 69 | 限位杆-胶头.sldprt | 40.85K |
| 70 | 限位杆-螺钉.sldprt | 46.06K |
