旋转升降单元(可用作AGV仓储系统)

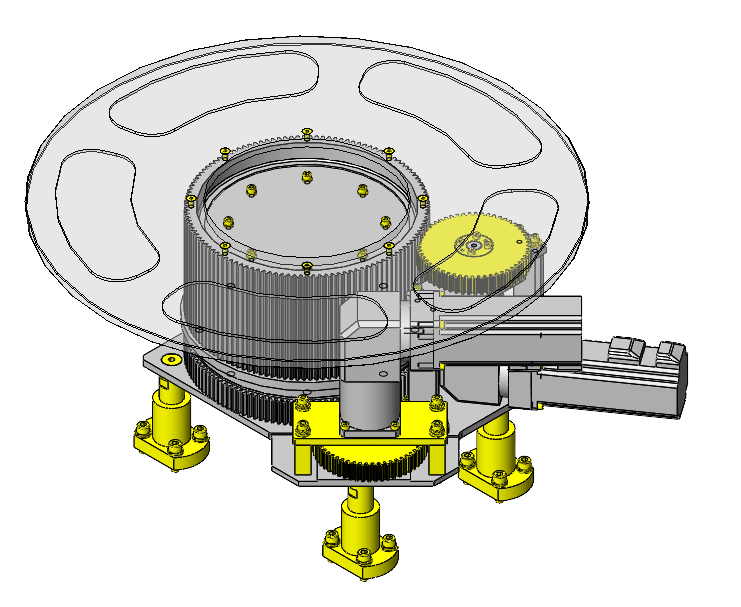

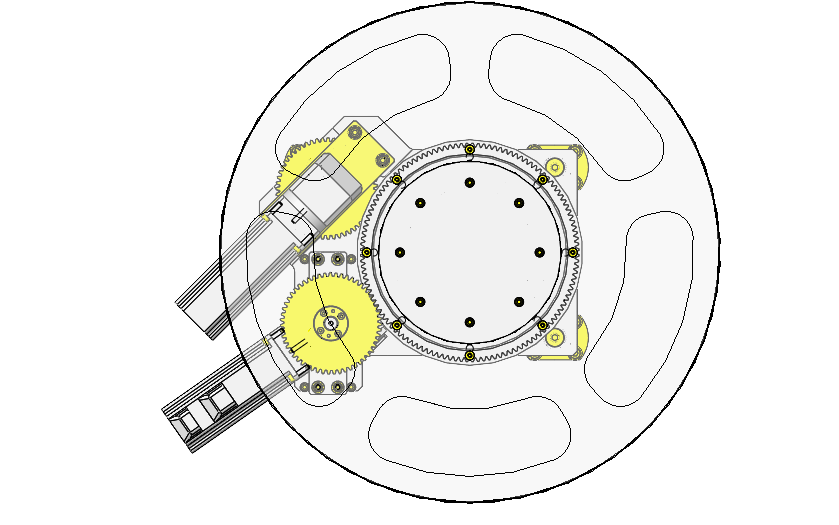

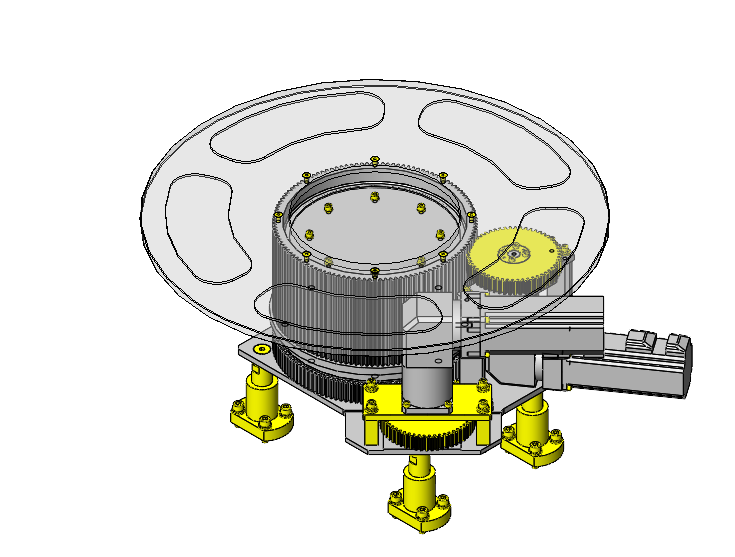

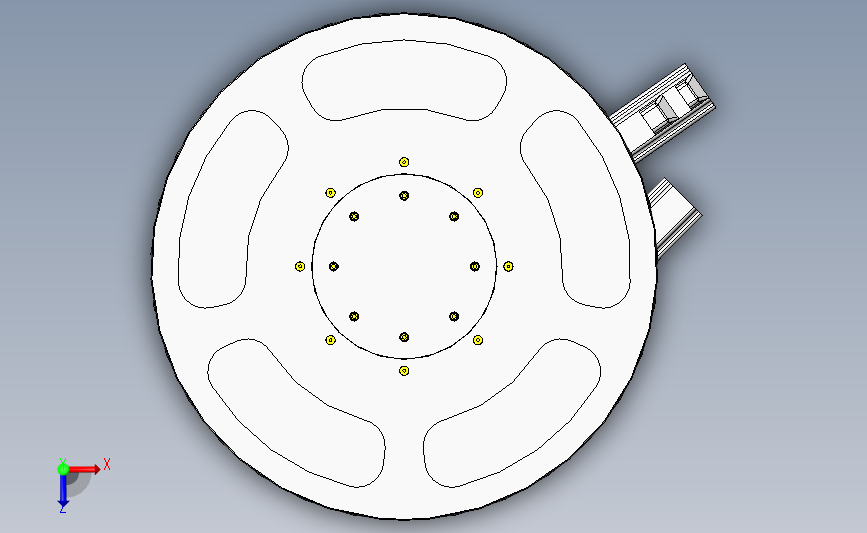

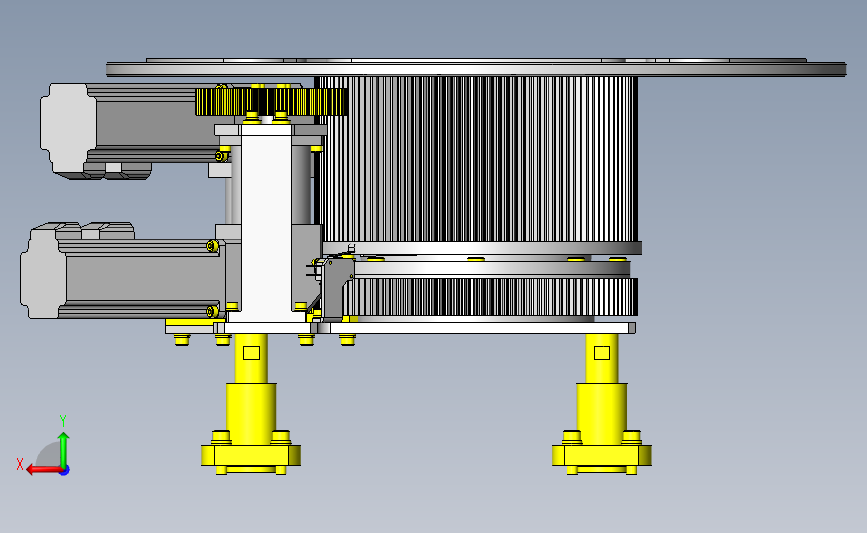

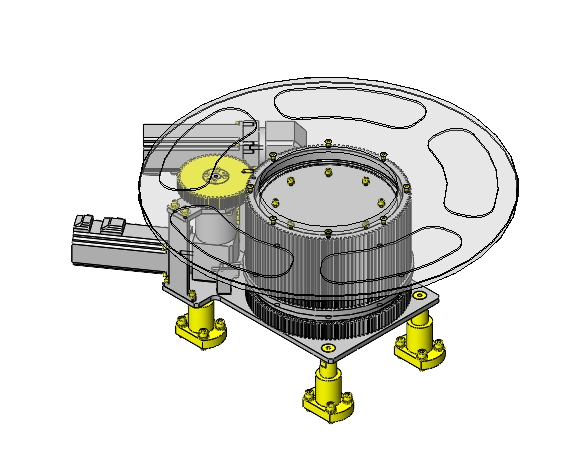

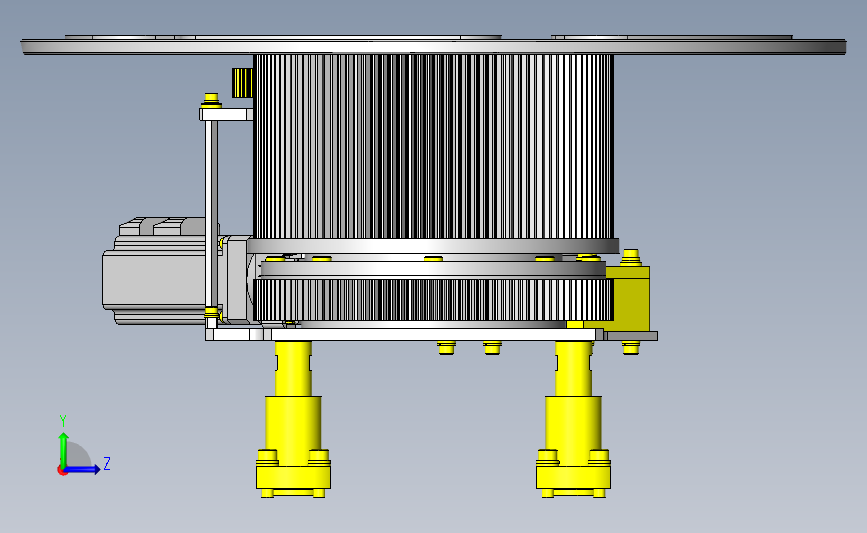

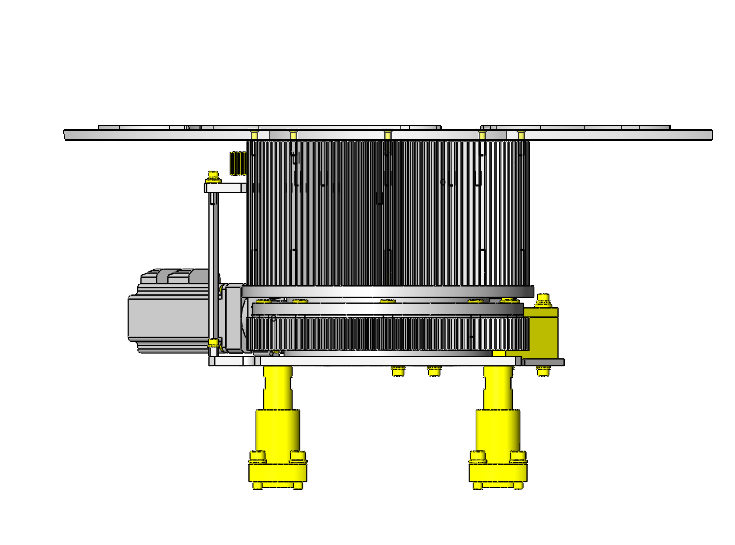

图纸描述

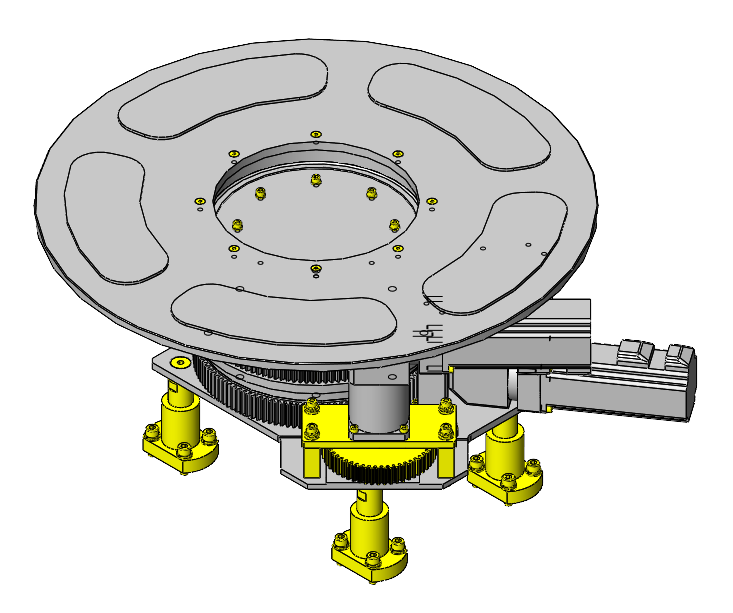

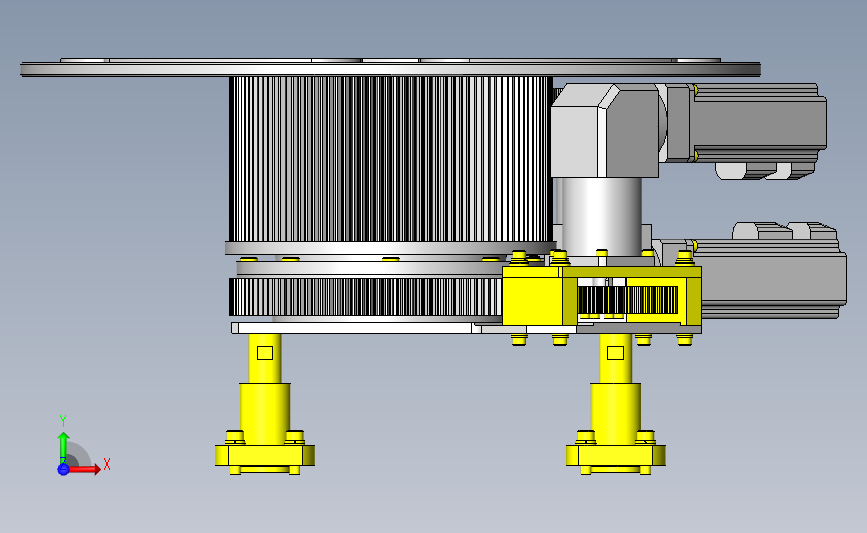

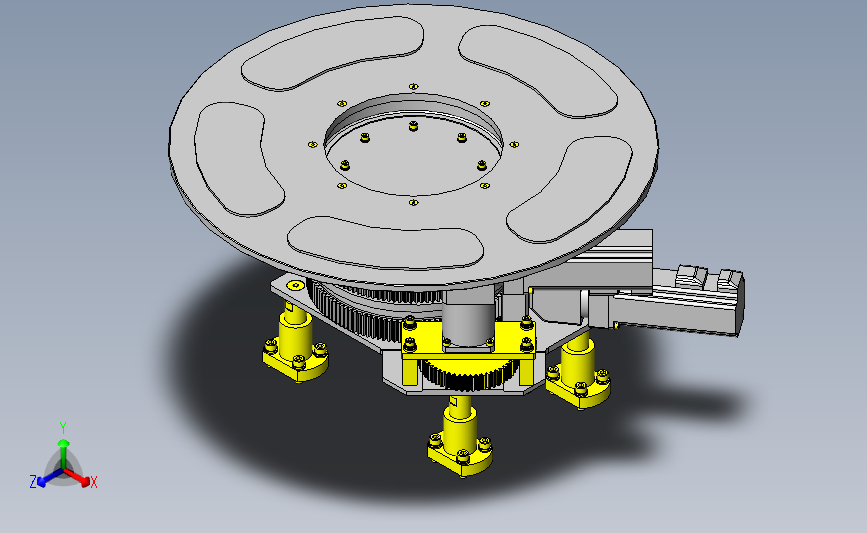

旋转升降单元(可用作AGV仓储系统)图纸下载，该图纸类型属于机械设备、自动化设备图纸，图纸大小13.55M，共计51个文件，包含3D图纸，图纸主格式为sldprt,sldasm,igs,step，使用SOLIDWORKS 2017软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要60金币
立即下载 收藏
图纸信息
图纸ID ：536209
文件大小：13.55M
所需金币：60
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,igs,step
软件版本：SOLIDWORKS 2017
作者
芮脉闯
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  5008_001_HFMCA-SCB-A153-B64-T8-X10-V123-Y10-W44-N10-L73.5-H32-D50-F49.5-G49.5-MA5-CC2.SLDP | 67.18K |
| 2 |  5008_002_GEAKBB2.0-55-20-A-16N.SLDPRT | 637.95K |
| 3 | 5008_003_FLTM6-64-36-10.SLDPRT | 50.57K |
| 4 | 5008_004_KFPM25.SLDPRT | 78.94K |
| 5 | 5008_005_SETS25-76-SC10.0-M10-N10.SLDPRT | 70.48K |
| 6 |  5008_006_MLSL16.SLDASM | 98.20K |
| 7 | 5008_007_FWSSC-D15-V7-T3.0.SLDPRT | 63.19K |
| 8 | 5008_008_FWSSC-D14-V5.5-T3.0.SLDPRT | 64.21K |
| 9 | 5008_101_Ball screw with gear.SLDASM | 633.64K |
| 10 | 5008_101_Ball screw with gear_Ball screw.SLDPRT | 432.07K |
| 11 | 5008_101_Ball screw with gear_gear.SLDPRT | 496.74K |
| 12 | 5008_101_Ball screw with gear_Nut.SLDPRT | 243.44K |
| 13 | 5008_101_Ball screw with gear_Swing support inner ring.SLDPRT | 114.08K |
| 14 | 5008_101_Ball screw with gear_Swing support outer ring.SLDPRT | 552.88K |
| 15 | 5008_102_Plate return confirmation switch.sldprt | 128.74K |
| 16 | 5008_103_Motor.SLDPRT | 190.99K |
| 17 | 5008_104_Gear reducer.SLDPRT | 219.49K |
| 18 | 5008_105_Gear reducer.SLDPRT | 198.37K |
| 19 | 5008_201_Sensor mounting plate.sldprt | 96.77K |
| 20 | 5008_202_Tray.sldprt | 142.87K |
| 21 | 5008_203_Washer.sldprt | 73.86K |
| 22 | 5008_204_Cover.sldprt | 66.42K |
| 23 | 5008_205_Mounting plate.SLDPRT | 208.62K |
| 24 | 5008_206_Bracket.sldprt | 84.12K |
| 25 | 5008_207_Motor mounting plate.sldprt | 113.27K |
| 26 | 5008_208_Rubber ring.SLDPRT | 87.82K |
| 27 | 5008_301_SCB5-16.SLDPRT | 71.70K |
| 28 | 5008_302_SFB5-20.SLDPRT | 74.18K |
| 29 | 5008_303_SCB5-15.SLDPRT | 72.96K |
| 30 | 5008_304_SCB6-25.SLDPRT | 71.12K |
| 31 | 5008_305_SCB8-25.sldprt | 74.30K |
| 32 | 5008_306_SCB8-20.SLDPRT | 73.01K |
| 33 | 5008_307_SCB10-25.SLDPRT | 74.21K |
| 34 | 5008_308_SFB10-25.SLDPRT | 74.94K |
| 35 | 5008_309_SCB5-12.SLDPRT | 65.33K |
| 36 | 5008_310_CB3-14.SLDPRT | 72.62K |
| 37 | 5008_311_CB5-20.SLDPRT | 70.56K |
| 38 | 5008_312_PWF5.SLDPRT | 59.85K |
| 39 | 5008_313_PWF6.SLDPRT | 60.76K |
| 40 | 5008_314_SLW3.SLDPRT | 62.96K |
| 41 | 5008_315_SLW5.SLDPRT | 63.65K |
| 42 | 5008_316_PWF3.SLDPRT | 60.09K |
| 43 | 5008_317_SLW6.SLDPRT | 62.86K |
| 44 | 5008_318_PWF8.sldprt | 60.61K |
| 45 | 5008_319_SLW8.sldprt | 63.26K |
| 46 | BODY_5008_006_MLSL16.SLDPRT | 87.54K |
| 47 | NEZI_5008_006_MLSL16.SLDPRT | 64.15K |
| 48 | Thumbs.db | 269.00K |
| 49 |  _5008_Assy.IGS | 24.95M |
| 50 | _5008_Assy.sldasm | 1.55M |
| 51 | _5008_Assy.STEP | 10.16M |
