除尘机
图纸描述

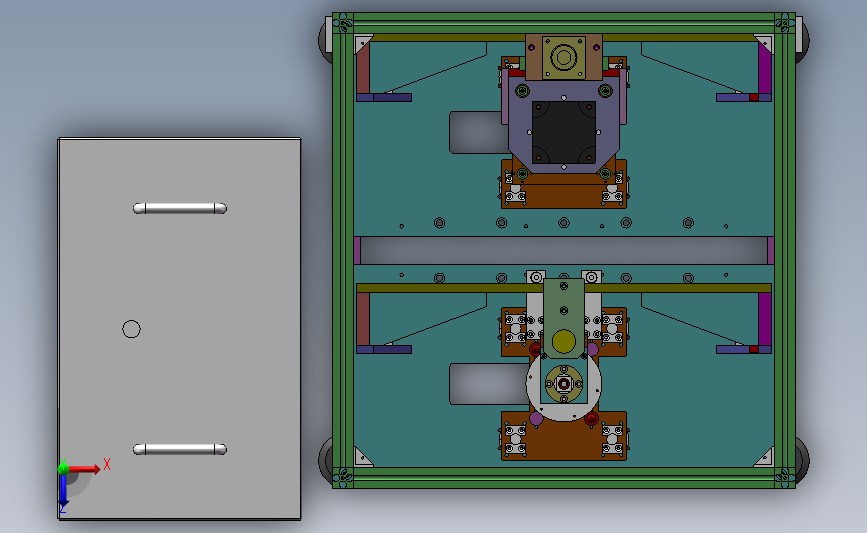

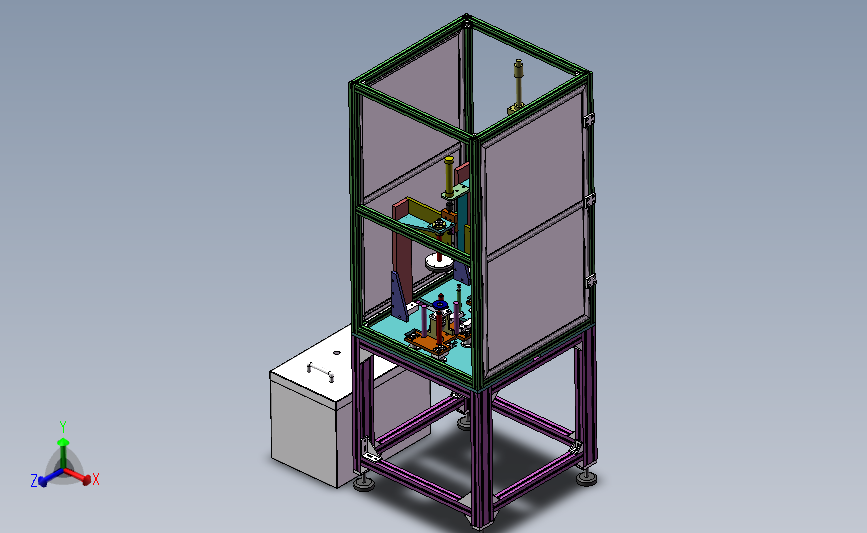

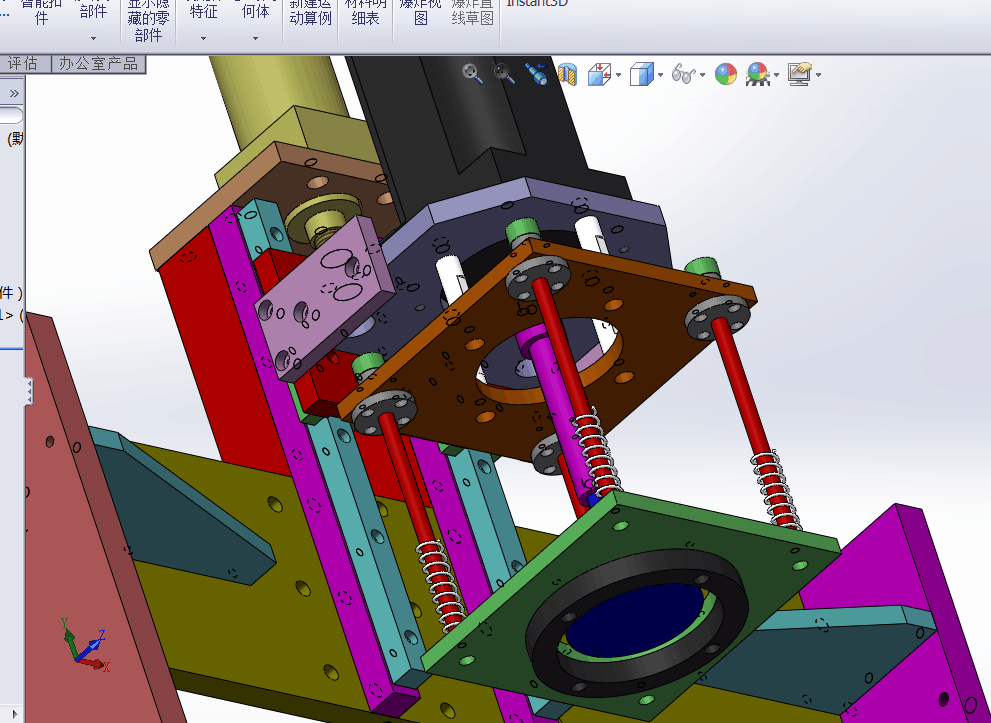

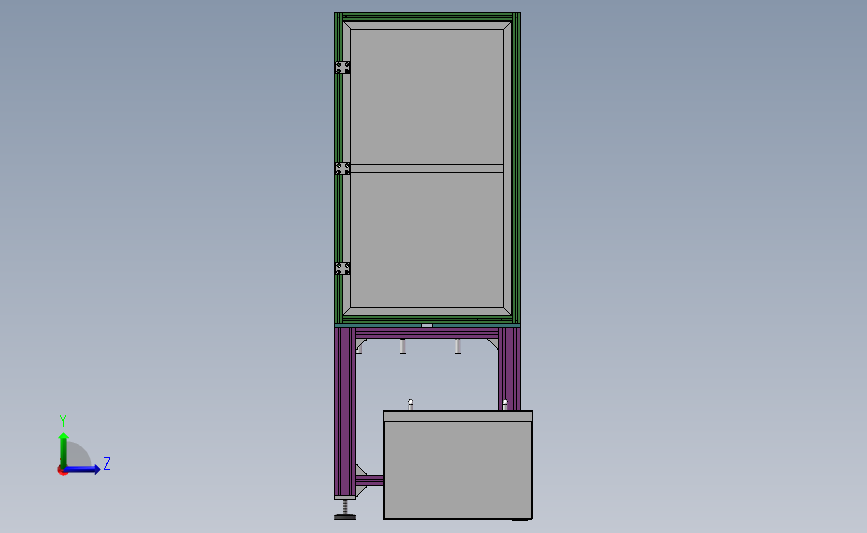

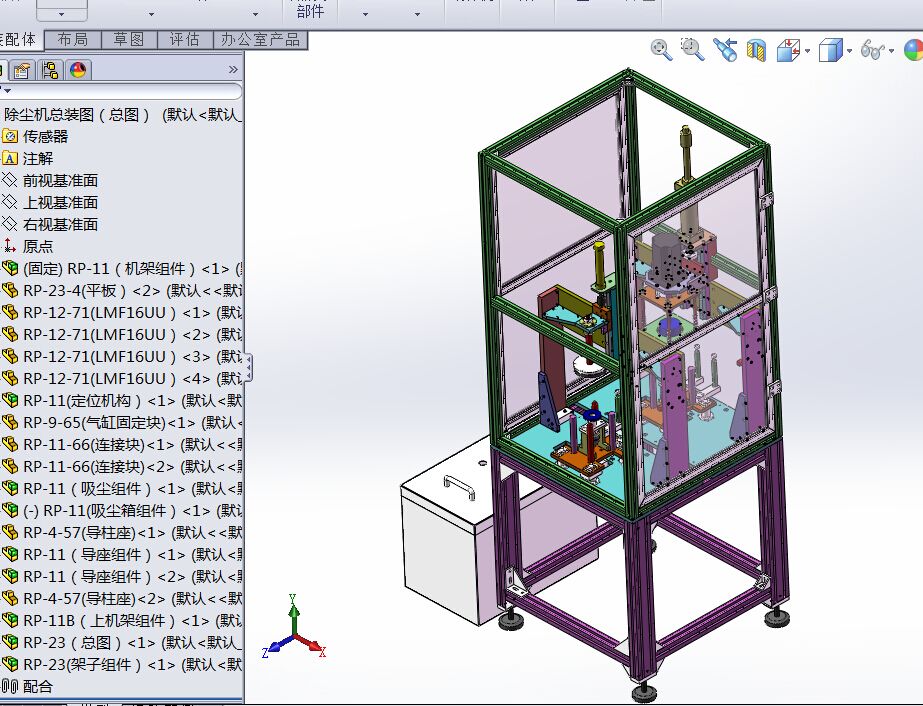

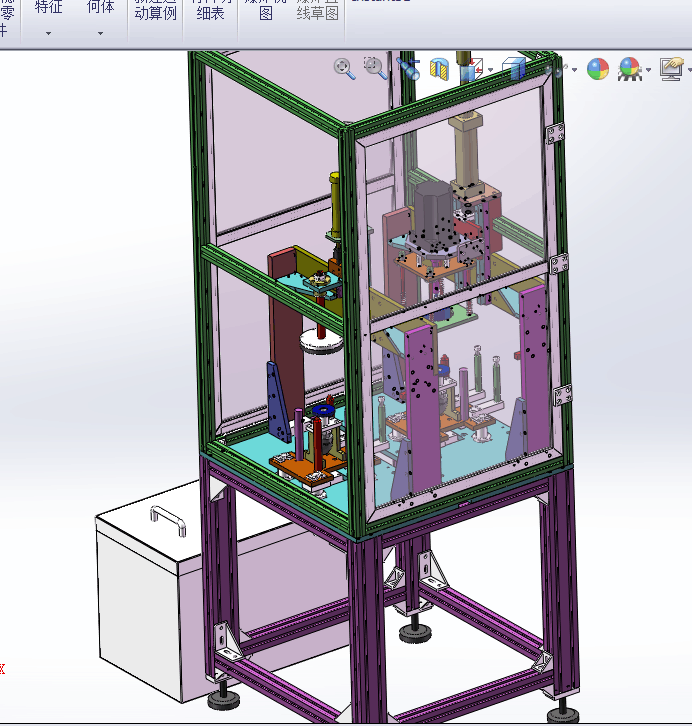

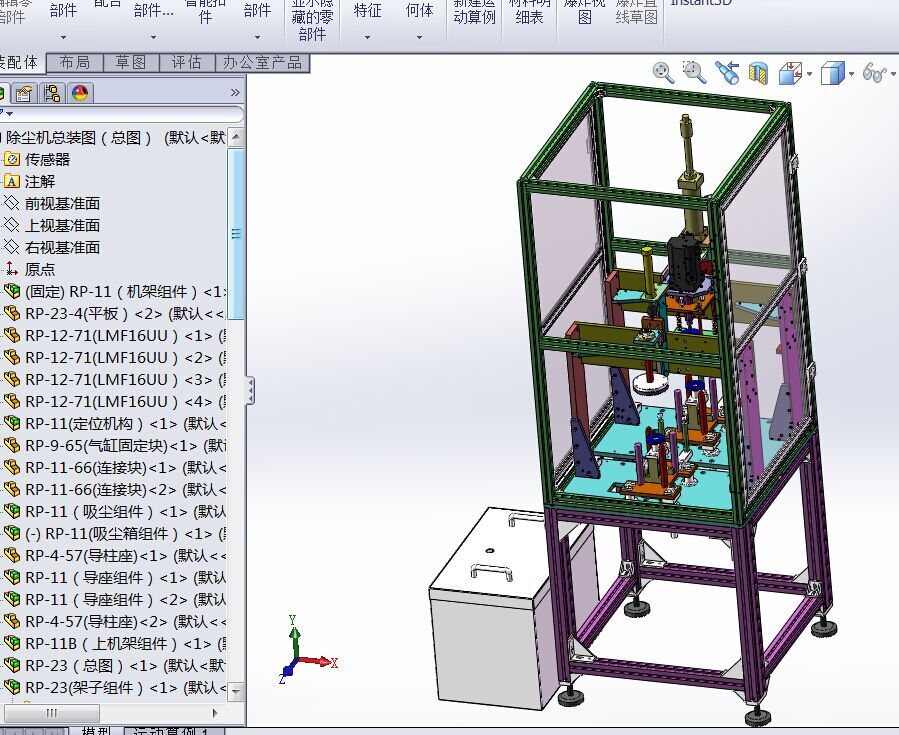

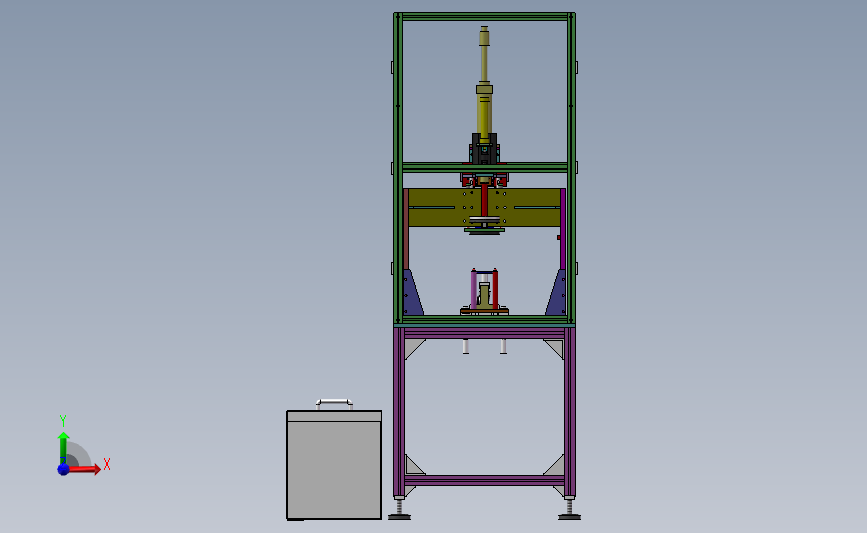

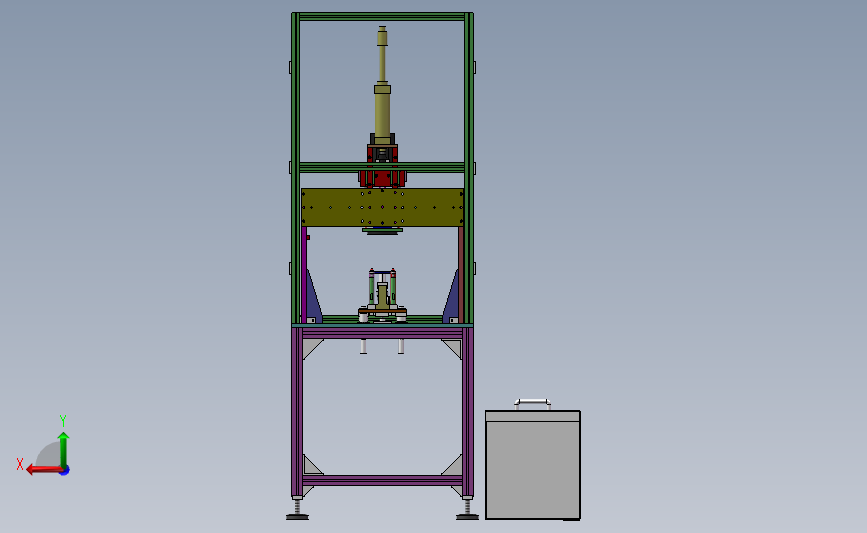

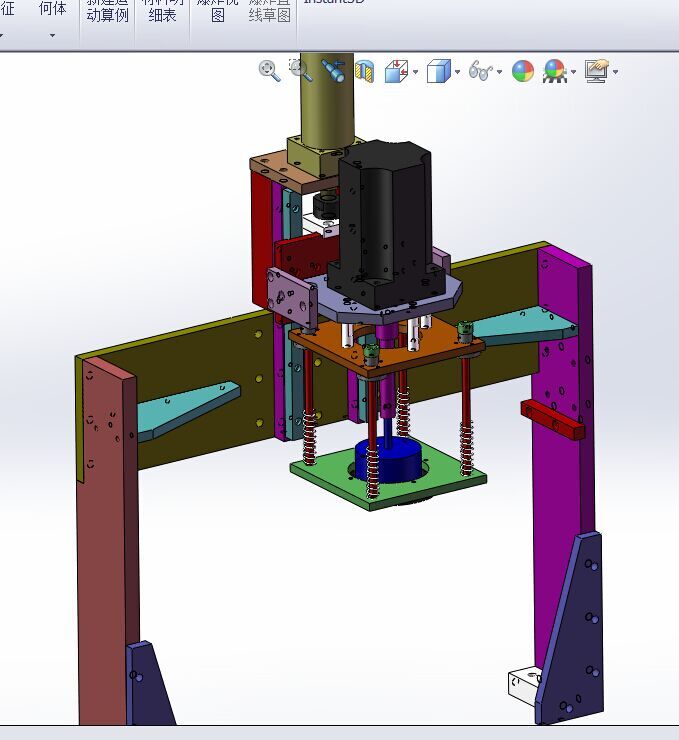

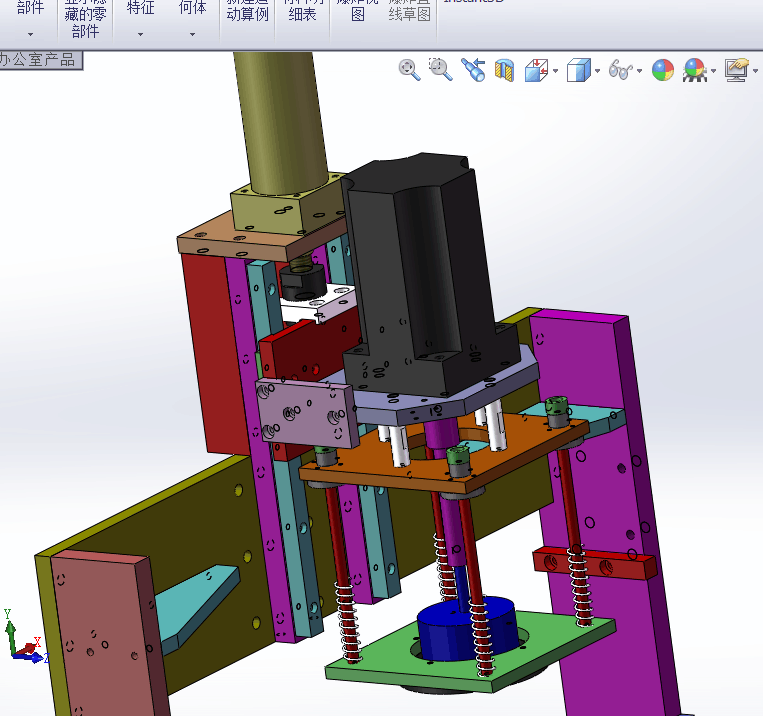

除尘机图纸下载，该图纸类型属于机械设备、环保设备图纸，图纸大小12.84M，共计113个文件，包含3D图纸，图纸主格式为sldasm,sldprt,step，使用SOLIDWORKS 2012软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要55金币
立即下载 收藏
图纸信息
作者
WX_202857
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  RP-11(吸尘箱组件）.SLDASM | 153.50K |
| 2 | RP-11(定位机构）.SLDASM | 395.00K |
| 3 | RP-11(导轨组件）.SLDASM | 744.00K |
| 4 |  RP-11-1(直档）.SLDPRT | 209.50K |
| 5 | RP-11-10(气缸SCJ-50X125-50-S）.SLDPRT | 247.00K |
| 6 | RP-11-16(马达90W,1350转).SLDPRT | 189.00K |
| 7 | RP-11-17(尼龙刷).SLDPRT | 103.50K |
| 8 | RP-11-18(吸尘箱).SLDPRT | 189.50K |
| 9 | RP-11-18A(吸尘箱盖).SLDPRT | 245.00K |
| 10 | RP-11-18C(把手).SLDPRT | 158.50K |
| 11 | RP-11-18D(脚杯板).SLDPRT | 92.00K |
| 12 | RP-11-2(立柱）.SLDPRT | 355.00K |
| 13 | RP-11-21(连接轴).SLDPRT | 280.50K |
| 14 | RP-11-3A(横档）.SLDPRT | 220.00K |
| 15 | RP-11-5(支撑块）.SLDPRT | 303.00K |
| 16 | RP-11-5(脚杯块）.SLDPRT | 160.00K |
| 17 | RP-11-50(推块).SLDPRT | 670.00K |
| 18 | RP-11-51(导杆).SLDPRT | 107.50K |
| 19 | RP-11-58(导柱).SLDPRT | 90.50K |
| 20 | RP-11-6(15导轨).SLDPRT | 149.00K |
| 21 | RP-11-62(压板).SLDPRT | 200.50K |
| 22 | RP-11-63(导棒).SLDPRT | 158.00K |
| 23 | RP-11-64(LMF8UU).SLDPRT | 156.50K |
| 24 | RP-11-65(压板圈).SLDPRT | 137.50K |
| 25 | RP-11-66(档圈).SLDPRT | 123.50K |
| 26 | RP-11-66(连接块).SLDPRT | 175.50K |
| 27 | RP-11-67(弹簧).SLDPRT | 366.50K |
| 28 | RP-11-68(连接板).SLDPRT | 271.50K |
| 29 | RP-11-69(支撑柱).SLDPRT | 162.50K |
| 30 | RP-11-6（M16x200脚杯）.SLDPRT | 114.50K |
| 31 | RP-11-7(15方型滑块，H=24).SLDPRT | 209.00K |
| 32 | RP-11-70(加强板).SLDPRT | 167.50K |
| 33 | RP-11-71A(固定板).SLDPRT | 365.50K |
| 34 | RP-11-72(固定板).SLDPRT | 145.50K |
| 35 | RP-11-74(直筒).SLDPRT | 108.00K |
| 36 | RP-11-75(吸嘴).SLDPRT | 119.00K |
| 37 | RP-11-76(档环).SLDPRT | 206.50K |
| 38 | RP-11-8(连接块）.SLDPRT | 348.50K |
| 39 | RP-11-81(支撑柱）.SLDPRT | 138.00K |
| 40 | RP-11-82(定位支撑柱）.SLDPRT | 147.50K |
| 41 | RP-11-83(加强支撑）.SLDPRT | 175.00K |
| 42 | RP-11-86(15导轨).SLDPRT | 178.00K |
| 43 | RP-11-87(固定块).SLDPRT | 298.00K |
| 44 | RP-11-88(气缸固定块).SLDPRT | 166.50K |
| 45 | RP-11-89(MAL25X100-S-CA).SLDPRT | 142.00K |
| 46 | RP-11-9(底块）.SLDPRT | 307.50K |
| 47 | RP-11-90(浮动接头F-M10125F).SLDPRT | 146.00K |
| 48 | RP-11-91(吹气固定块).SLDPRT | 245.50K |
| 49 | RP-11-92(加强块).SLDPRT | 175.00K |
| 50 | RP-11-93A(胶套圈).SLDPRT | 160.00K |
| 51 | RP-11-93B(胶套圈).SLDPRT | 161.50K |
| 52 | RP-11-94（LMF20UU）.SLDPRT | 156.00K |
| 53 | RP-11-95（导气管）.SLDPRT | 178.00K |
| 54 | RP-11-96（垫块）.SLDPRT | 93.00K |
| 55 | RP-11-97（锁母）.SLDPRT | 149.00K |
| 56 | RP-11-98（垫块）.SLDPRT | 93.50K |
| 57 | RP-11B（上机架组件）.SLDASM | 846.00K |
| 58 | RP-11（压转子组件）.SLDASM | 416.00K |
| 59 | RP-11（吸尘组件）.SLDASM | 253.00K |
| 60 | RP-11（导座组件）.SLDASM | 99.00K |
| 61 | RP-11（机架组件）.SLDASM | 448.50K |
| 62 | RP-11（胶杯组件）.SLDASM | 125.50K |
| 63 | RP-11（除尘马达）.SLDASM | 271.50K |
| 64 | RP-12-11(连接板).SLDPRT | 195.00K |
| 65 | RP-12-12(挂环).SLDPRT | 154.50K |
| 66 | RP-12-13(连接块).SLDPRT | 162.50K |
| 67 | RP-12-14A(连接块).SLDPRT | 792.50K |
| 68 | RP-12-14B(连接块).SLDPRT | 289.50K |
| 69 | RP-12-15(连接块A).SLDPRT | 355.00K |
| 70 | RP-12-71(LMF16UU）.SLDPRT | 151.50K |
| 71 | RP-12-77(连接块).SLDPRT | 216.50K |
| 72 | RP-12-78(斜块).SLDPRT | 214.50K |
| 73 | RP-12-80(加强板).SLDPRT | 198.50K |
| 74 | RP-12-92(支撑块）.SLDPRT | 133.00K |
| 75 | RP-13-18(前门）.SLDPRT | 358.50K |
| 76 | RP-16(辅助支撑机构）.SLDASM | 196.00K |
| 77 | RP-16-1(压块).SLDPRT | 156.50K |
| 78 | RP-16-3(辅助连接块）.SLDPRT | 167.00K |
| 79 | RP-16-4(辅助棒）.SLDPRT | 179.00K |
| 80 | RP-16-5(M8X30杯头）.SLDPRT | 115.00K |
| 81 | RP-2-22(4080A角码）.SLDPRT | 171.50K |
| 82 | RP-2-26(4040B角码）.SLDPRT | 147.50K |
| 83 | RP-23(架子组件）.SLDASM | 649.50K |
| 84 | RP-23(横梁组件）.SLDASM | 307.50K |
| 85 | RP-23(正门组件）.SLDASM | 183.00K |
| 86 | RP-23-1(立柱）.SLDPRT | 356.00K |
| 87 | RP-23-17(30合页）.SLDPRT | 137.00K |
| 88 | RP-23-2(横档）.SLDPRT | 297.00K |
| 89 | RP-23-3(直档）.SLDPRT | 277.00K |
| 90 | RP-23-36(挡板）.SLDPRT | 160.00K |
| 91 | RP-23-36A(挡板）.SLDPRT | 160.50K |
| 92 | RP-23-38(上下门边）.SLDPRT | 150.00K |
| 93 | RP-23-38A(中间门边）.SLDPRT | 130.50K |
| 94 | RP-23-39(左右门边）.SLDPRT | 149.50K |
| 95 | RP-23-4(平板）.SLDPRT | 850.50K |
| 96 | RP-23-40(透明有机玻璃）.SLDPRT | 93.00K |
| 97 | RP-23-5(3030A脚玛）.SLDPRT | 196.50K |
| 98 | RP-23-8(横档）.SLDPRT | 474.50K |
| 99 | RP-23-85(固定块）.SLDPRT | 264.50K |
| 100 | RP-23-9(直档）.SLDPRT | 376.50K |
| 101 | RP-23A（上机架组件）.SLDASM | 411.00K |
| 102 | RP-23（吹尘机构）.SLDASM | 339.50K |
| 103 | RP-23（总图）.SLDASM | 859.50K |
| 104 | RP-4-57(导柱座).SLDPRT | 147.50K |
| 105 | RP-9(定位气缸）.SLDASM | 170.00K |
| 106 | RP-9-52(ACQ50-20).SLDPRT | 187.00K |
| 107 | RP-9-62(连接螺钉).SLDPRT | 112.50K |
| 108 | RP-9-63(挂板).SLDPRT | 141.00K |
| 109 | RP-9-64(压块).SLDPRT | 130.50K |
| 110 | RP-9-65(气缸固定块).SLDPRT | 171.00K |
| 111 | SGPPE25A.sldprt | 171.50K |
| 112 | 除尘机总装图（总图）.SLDASM | 1.98M |
| 113 |  除尘机总装图（总图）.STEP | 9.44M |
