自动换纱辊机
图纸描述

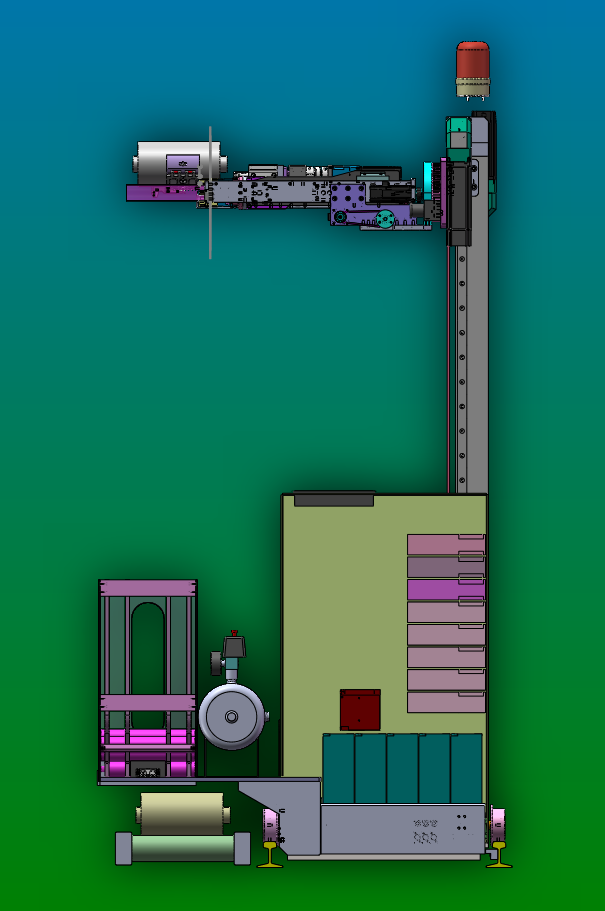

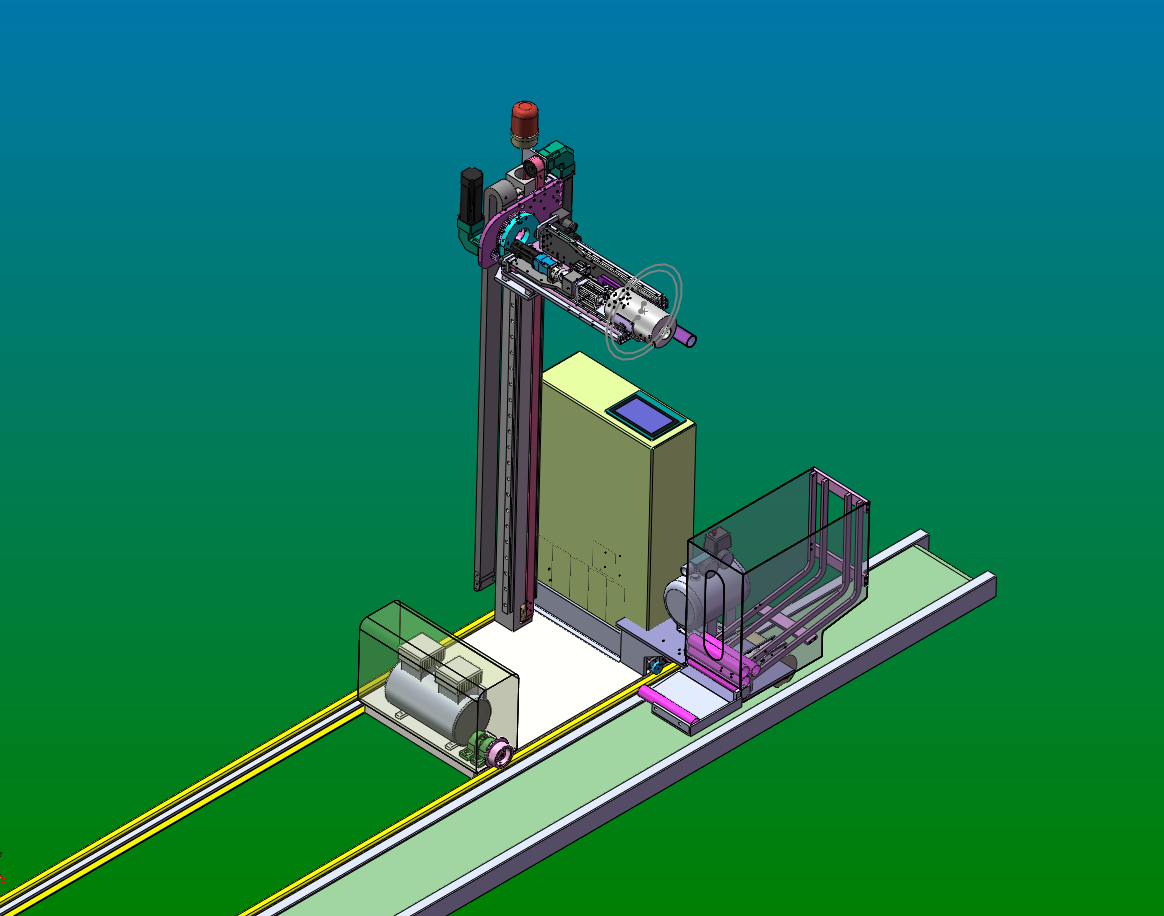

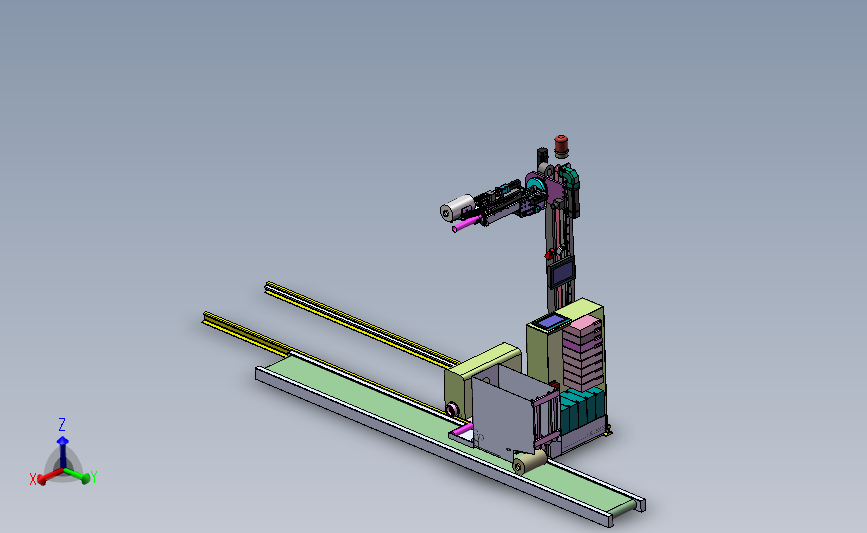

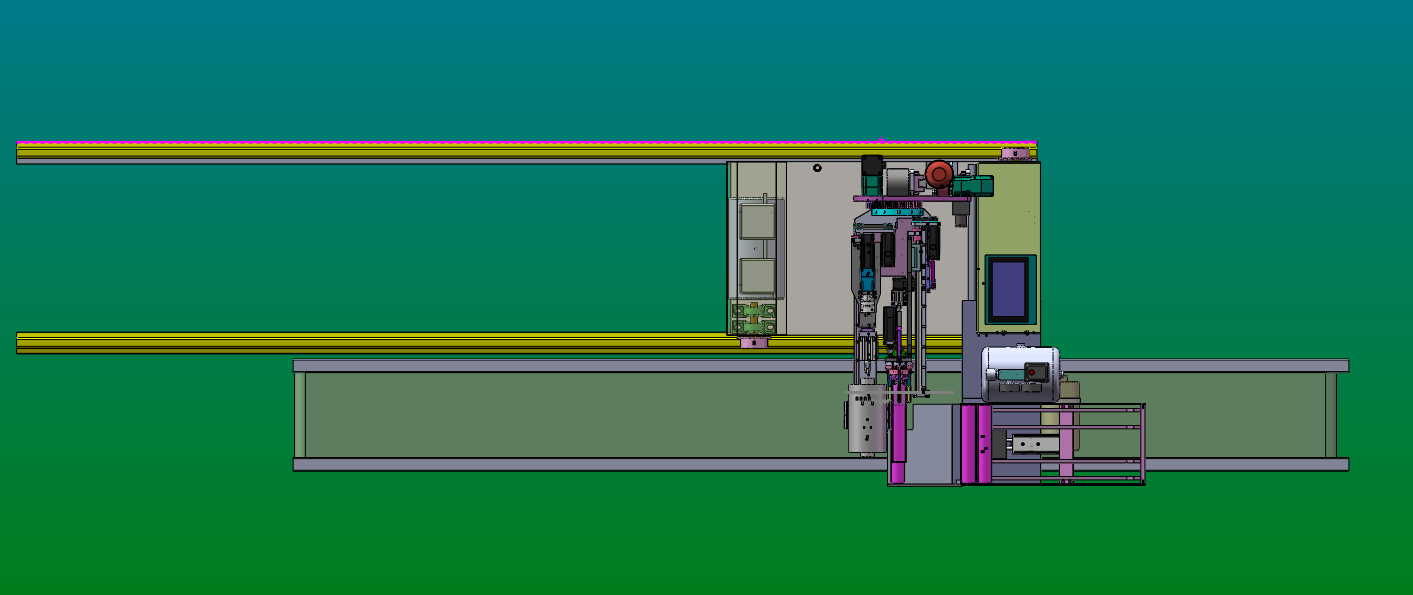

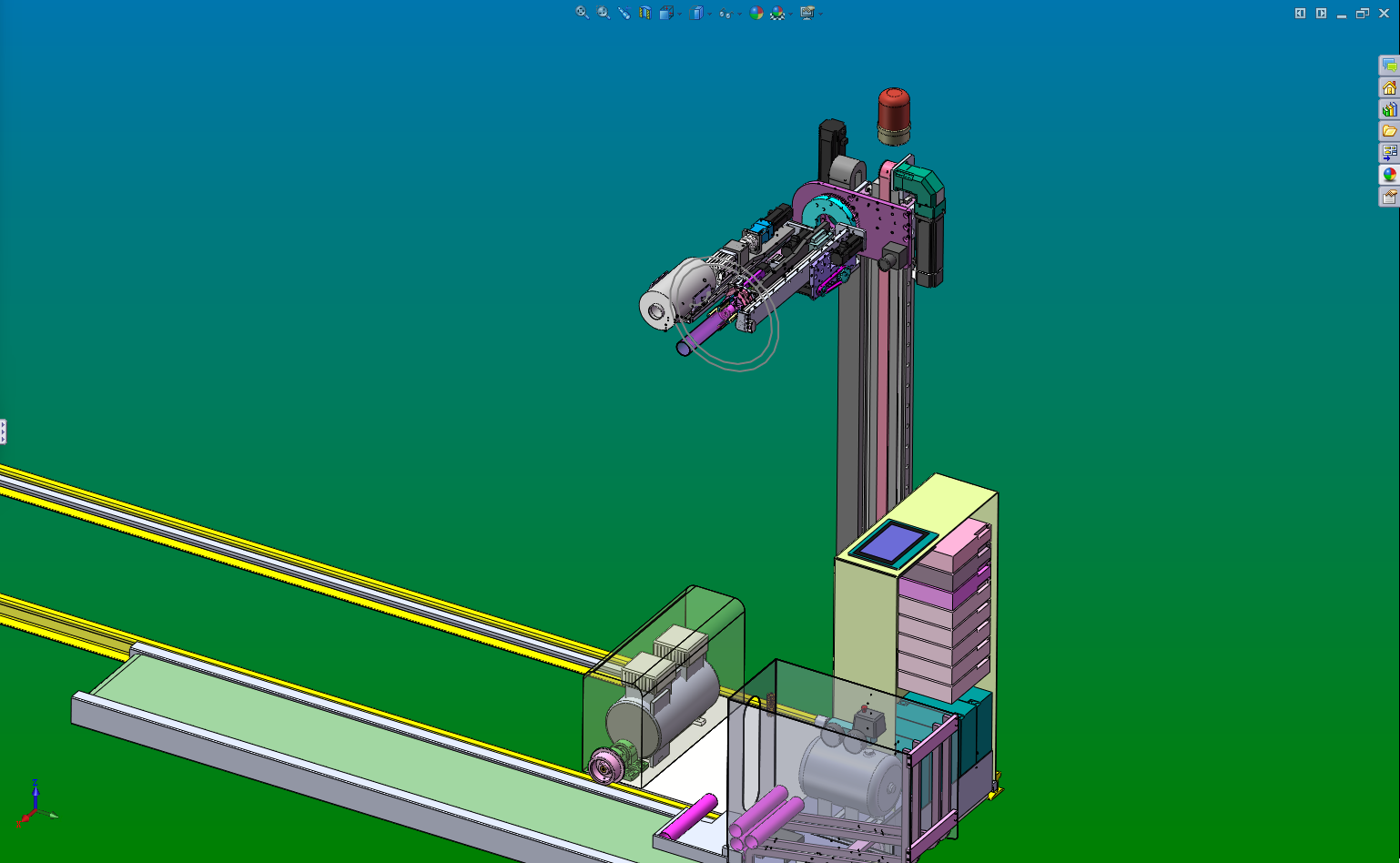

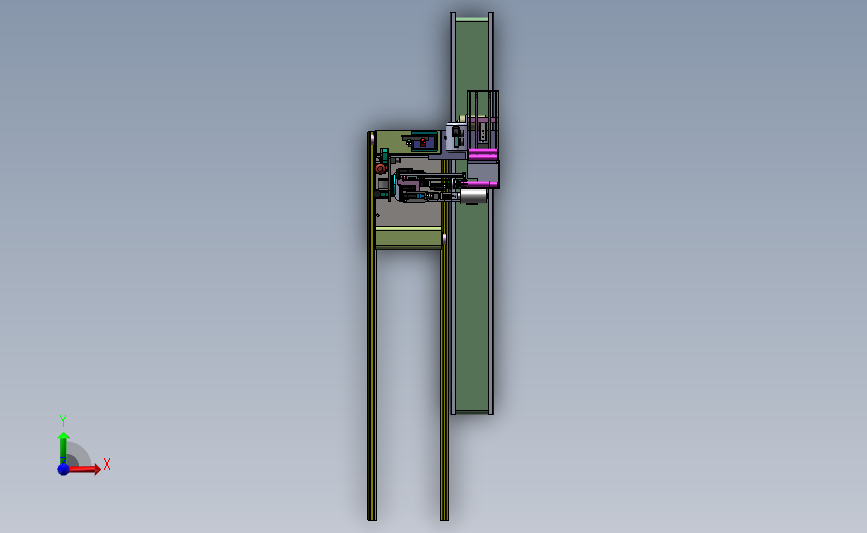

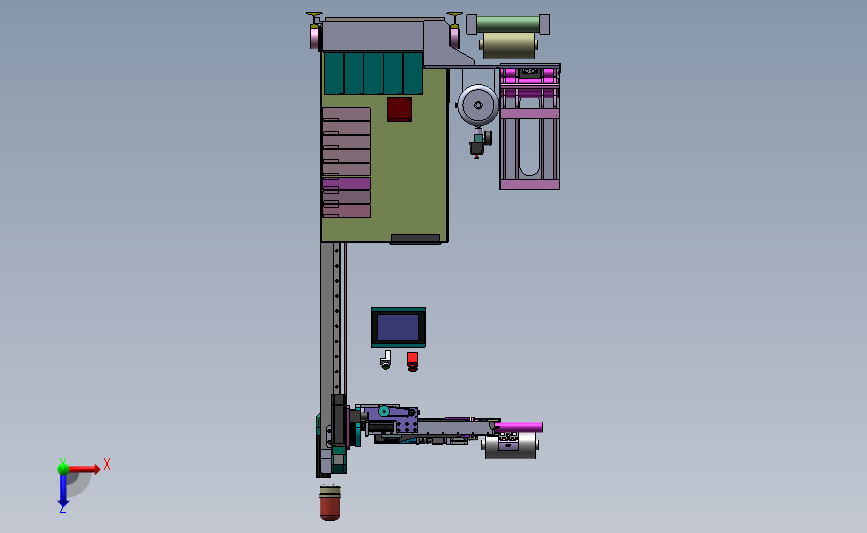

自动换纱辊机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小56.27M，共计96个文件，包含3D图纸，图纸主格式为sldprt,sldasm,step，使用SOLIDWORKS 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要57金币
立即下载 收藏
图纸信息
作者
叶貉
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  12v20AH铅酸电池.SLDPRT | 76.98K |
| 2 | 150T-63皮带夹紧板.SLDPRT | 346.43K |
| 3 | 18_50-4-2.SLDPRT | 55.75K |
| 4 | 18_50_1___.sldprt | 74.23K |
| 5 | 18_50_2___.sldprt | 75.63K |
| 6 | 18_50_3___.sldprt | 77.37K |
| 7 | 24V 红色LED旋转报警灯.SLDPRT | 185.73K |
| 8 | 2m 17齿圆柱直齿轮16孔.SLDPRT | 252.30K |
| 9 | 4V110_06_B_1.SLDPRT | 694.61K |
| 10 | 600w伺服电机3000转 60-01930带电磁刹车.SLDPRT | 342.02K |
| 11 | 80框伺服电机减速器 入轴19出轴20 速比5.SLDPRT | 170.76K |
| 12 | 9号轻轨.SLDPRT | 89.60K |
| 13 | ACQ-32x1010_b.sldprt | 316.07K |
| 14 | ACQ-32x10_10r.sldprt | 93.12K |
| 15 |  ACQ32x10(0)+().sldasm | 196.98K |
| 16 | ACQ40x30S(30)+().sldasm | 286.57K |
| 17 | ACQS-40x3030_b.sldprt | 329.62K |
| 18 | ACQS-40x30_30r.sldprt | 209.64K |
| 19 | eView7寸工业人机界面触摸屏ET070.SLDPRT | 78.72K |
| 20 | HSJ-01.SLDPRT | 213.98K |
| 21 | HSJ-02.SLDPRT | 181.54K |
| 22 | HSJ-03.SLDPRT | 100.11K |
| 23 | HSJ-09.SLDPRT | 80.93K |
| 24 | HSJ-11.SLDPRT | 146.39K |
| 25 | HSJ-12.SLDPRT | 111.03K |
| 26 | HSJ-13.SLDPRT | 125.92K |
| 27 | HSJ-15.SLDPRT | 140.35K |
| 28 | htpa15s5m100_a_p8.SLDPRT | 376.37K |
| 29 | htpa20s8m300_a_n16.SLDPRT | 353.53K |
| 30 | HTPA24S5M100-A-C8.SLDPRT | 185.28K |
| 31 | PC4M5.sldprt | 146.91K |
| 32 | TR16-7580_b.sldprt | 279.88K |
| 33 | TR16-7580_r1.sldprt | 102.72K |
| 34 | TR16-7580_r2.sldprt | 111.66K |
| 35 | TR16-75_fr.sldprt | 172.29K |
| 36 | TR16X75S(0)+().sldasm | 150.04K |
| 37 | TRH20A直线轨.SLDPRT.SLDASM | 174.00K |
| 38 | TRH20A线轨滑块.SLDPRT | 135.58K |
| 39 | TRH25A滑块.SLDPRT | 154.46K |
| 40 | wsm-02.SLDASM | 1.05M |
| 41 | wsm-03.SLDASM | 1.83M |
| 42 | wsm-04.SLDASM | 1.02M |
| 43 | wz.SLDASM | 4.49M |
| 44 | 伺服电机80框0.75KW 2000r无刹车 （力川 LCMT-07L02NB-80M03520B).SLDPRT | 225.59K |
| 45 | 伺服电机减速器PGL42速比20.SLDPRT | 241.95K |
| 46 | 伺服电机减速器PGR60-10.SLDPRT | 313.62K |
| 47 | 伺服电机驱动器100w.SLDPRT | 88.89K |
| 48 | 伺服电机驱动器400w.SLDPRT | 89.51K |
| 49 | 伺服电机驱动器600w.SLDPRT | 89.53K |
| 50 | 伺服电机驱动器750W.SLDPRT | 89.72K |
| 51 | 储气罐 3L.SLDPRT | 279.65K |
| 52 | 内六角圆柱头螺钉 - ISO 4762 - M4X20.SLDPRT | 134.69K |
| 53 | 取纱夹爪.SLDASM | 5.93M |
| 54 | 台达100W伺服电机ECMA-C20401S套装.SLDPRT | 227.72K |
| 55 | 台达400W伺服电机带刹车ECMA-C20604S套装.SLDPRT | 167.07K |
| 56 | 台达7寸工业人机界面.SLDPRT | 78.72K |
| 57 | 回转支撑轴承 011-10-100 外齿.SLDPRT | 553.97K |
| 58 | 开关电源35w明纬NED-35A.SLDPRT | 133.24K |
| 59 | 弹片联轴器CPLC40-13-13.SLDPRT | 325.67K |
| 60 | 弹簧 22x2.SLDASM.SLDPRT | 1.17M |
| 61 | 急停开关.SLDPRT | 101.51K |
| 62 | 拖链18_50.SLDASM | 105.36K |
| 63 | 按钮22mm绿色无灯无锁.SLDPRT | 95.75K |
| 64 | 换纱小车从动组件.SLDASM | 333.29K |
| 65 | 换纱小车驱动.SLDASM | 476.40K |
| 66 | 换纱机 TRH20A直线轨2.SLDASM | 105.11K |
| 67 | 换纱机 TRH20A直线轨3.SLDASM | 100.96K |
| 68 | 换纱机 TRH20线轨2.SLDPRT | 111.93K |
| 69 | 换纱机 TRH20线轨3.SLDPRT | 101.39K |
| 70 | 换纱机Z轴.SLDASM | 762.71K |
| 71 | 换纱机卸料输送线.SLDASM | 231.76K |
| 72 | 模具弹簧黄色 20x60 50%压缩量.SLDPRT | 678.09K |
| 73 | 橡胶同步带S5M 170长10宽.SLDPRT | 73.49K |
| 74 | 欧姆龙旋转编码器 E6B2-CWZ6C 2000P-R.SLDPRT | 110.70K |
| 75 | 深沟球22X8X7 608 GB 276-94.SLDPRT | 448.81K |
| 76 | 深沟球轴承16003 35-17-8.SLDPRT | 348.10K |
| 77 | 深沟球轴承16009z 尺寸75-45-10.SLDPRT | 643.82K |
| 78 | 深沟球轴承28x12x8mm 代号6001.SLDPRT | 102.08K |
| 79 | 深沟球轴承32x15x8标准号16002 GB 276-94.SLDPRT | 516.38K |
| 80 | 滚珠丝杆螺母12-05.SLDPRT | 116.83K |
| 81 | 激光漫反射传感器 台帮E3Z-LS61-TB.SLDPRT | 105.80K |
| 82 | 空气压缩机压力开关总成.SLDPRT | 193.67K |
| 83 | 立式轴承座UCP-204.SLDPRT | 320.13K |
| 84 | 纱芯自动供料槽2.SLDASM | 927.89K |
| 85 | 纱辊.SLDPRT | 87.76K |
| 86 | 纱辊芯.SLDPRT | 83.73K |
| 87 | 自动换梭机2.SLDASM | 8.39M |
| 88 |  自动换梭机2.STEP | 28.53M |
| 89 | 自动换纱机 TRH25A直线导轨.SLDPRT | 145.96K |
| 90 | 自动换纱机 直线导轨TRH25A.SLDASM | 131.25K |
| 91 | 蘑菇头十字螺丝M2.5X6.SLDPRT | 148.50K |
| 92 | 行程反馈器.SLDASM | 400.31K |
| 93 | 袋底放置架.SLDASM | 4.17M |
| 94 | 角接触轴承S728 24x8x8.SLDPRT | 583.22K |
| 95 | 转塔.SLDASM | 6.15M |
| 96 | 静音空压机机头550w.SLDPRT | 264.40K |
