方管夹持定位系统图纸下载,该图纸类型属于零部件模型、型材图纸,图纸大小5.83M,图纸格式为sldprt,igs,sldasm,图纸软件为SOLIDWORKS 2010,可供设计参考。

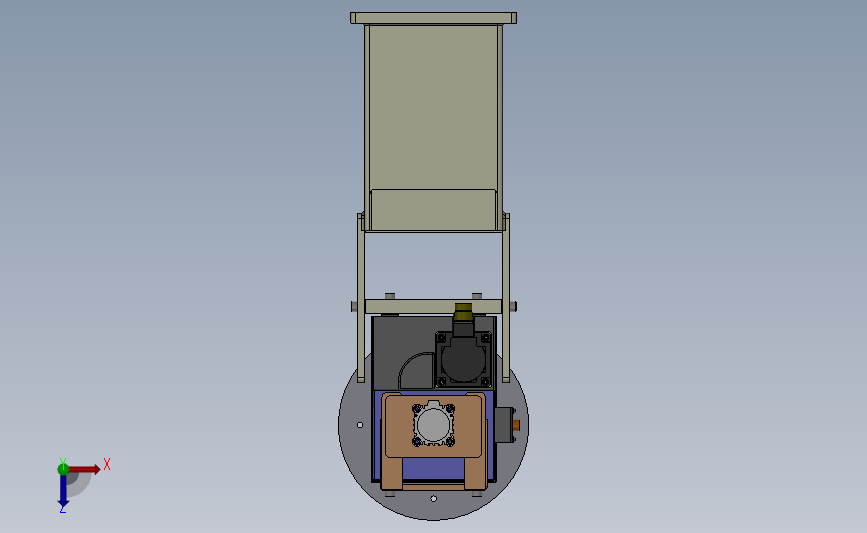

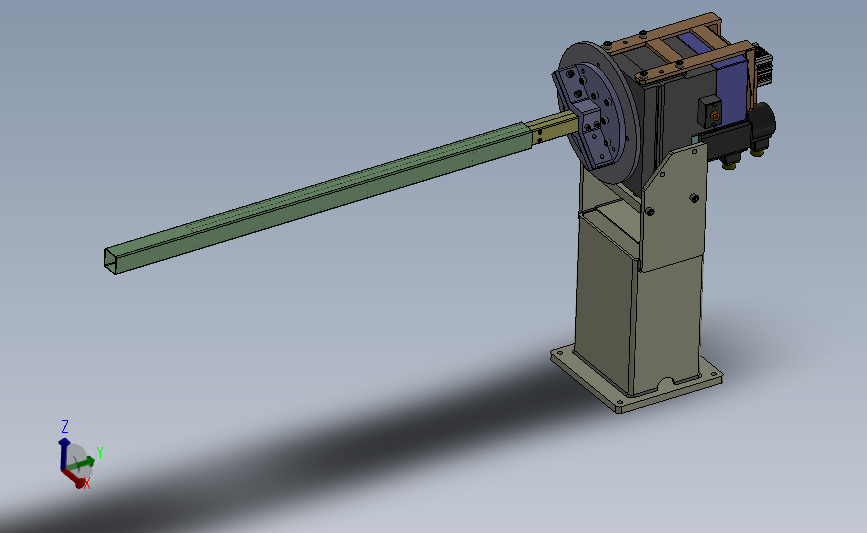

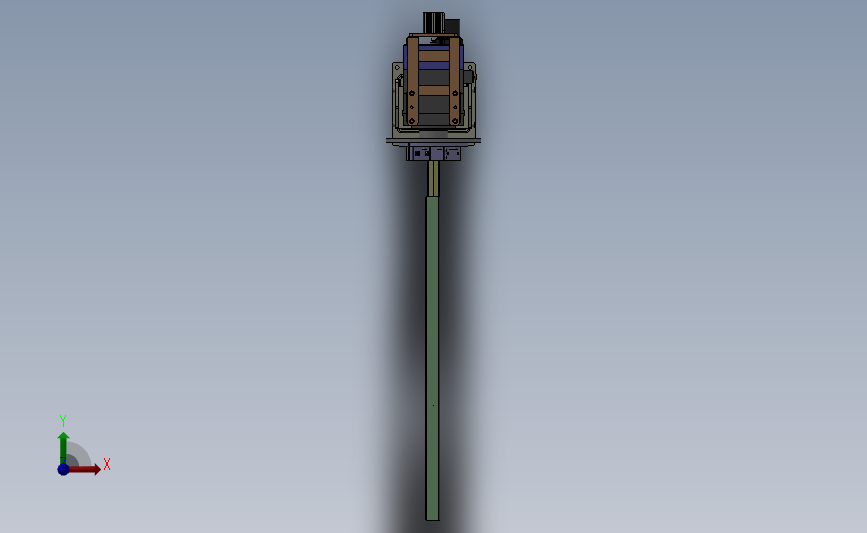

方管夹持定位系统
图纸描述
方管夹持定位系统图纸下载,该图纸类型属于零部件模型、型材图纸,图纸大小5.83M,图纸格式为sldprt,igs,sldasm,图纸软件为SOLIDWORKS 2010,可供设计参考。
下载需要17金币
立即下载 收藏
图纸信息
作者
WX_203067
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1561T270_HIGH-LOAD COMPRESSION SPRING.sldprt | 180.50K |
| 2 | 2x2x11 gage sq tube.sldprt | 68.50K |
| 3 | 6740K100_STEEL ROD ALIGNMENT COUPLER.sldprt | 150.00K |
| 4 | Block 3 m1.sldprt | 148.00K |
| 5 | Block 4 M1.sldprt | 147.00K |
| 6 | Bolt Insulation.sldprt | 54.00K |
| 7 | cam3.sldprt | 64.00K |
| 8 | CONECTING FLANGE 2.sldprt | 133.50K |
| 9 | Coupling.sldprt | 217.50K |
| 10 | Cover for Positioner v1.sldprt | 85.00K |
| 11 | Cylinder Bracket.sldprt | 145.00K |
| 12 | hex nut jam_am_B18.2.4.5M - Hex jam nut, M10 x 1.5, with 16mm WAF --D-N.sldprt | 77.00K |
| 13 | hex nut jam_am_B18.2.4.5M - Hex jam nut, M8 x 1.25 --D-N.sldprt | 77.00K |
| 14 | Nachi ServoMotor.sldprt | 425.50K |
| 15 | parallel pin hardened_iso_Parallel Pin ISO 8734 - 10 x 22 - A - St.sldprt | 53.00K |
| 16 | parallel pin hardened_iso_Parallel Pin ISO 8734 - 6 x 32 - A - St.sldprt | 53.00K |
| 17 | PIN 2.sldprt | 53.00K |
| 18 | Positioner Pedestal Gear Box Plate.sldprt | 73.00K |
| 19 | Positioner Pedestal.sldprt | 170.00K |
| 20 | Positioner.sldprt | 470.00K |
| 21 | Rod 1.sldprt | 50.50K |
| 22 | Rod Connector.sldprt | 79.00K |
| 23 | socket head cap screw_am_B18.3.1M - 10 x 1.5 x 30 Hex SHCS -- 30CHX.sldprt | 71.50K |
| 24 | socket head cap screw_am_B18.3.1M - 10 x 1.5 x 40 Hex SHCS -- 40CHX.sldprt | 71.00K |
| 25 | socket head cap screw_am_B18.3.1M - 12 x 1.75 x 30 Hex SHCS -- 30CHX.sldprt | 75.50K |
| 26 | socket head cap screw_am_B18.3.1M - 12 x 1.75 x 35 Hex SHCS -- 35CHX.sldprt | 75.50K |
| 27 | socket head cap screw_am_B18.3.1M - 12 x 1.75 x 45 Hex SHCS -- 45CHX.sldprt | 75.50K |
| 28 | socket head cap screw_am_B18.3.1M - 6 x 1.0 x 30 Hex SHCS -- 30CHX.sldprt | 75.50K |
| 29 | socket head cap screw_am_B18.3.1M - 6 x 1.0 x 45 Hex SHCS -- 24CHX.sldprt | 75.50K |
| 30 | socket head cap screw_am_B18.3.1M - 8 x 1.25 x 30 Hex SHCS -- 30CHX.sldprt | 71.50K |
| 31 | socket set screw cone point_am_B18.3.6M - M6 x 1.0 x 8 Hex Socket Cone Pt. SS --C.sldprt | 62.00K |
| 32 | SPACER for Positioner 2.sldprt | 77.50K |
| 33 |  Square Tube Gripping and Positioning Sytem.IGS | 16.58M |
| 34 |  Square Tube Gripping and Positioning Sytem.rpt | 3.03K |
| 35 | _86727_0_SWITCH_M_6.sldprt | 100.00K |
| 36 | _BD_OCQS5_63x30_SDPK2_Closed_Retract_86727_0_2.sldprt | 309.00K |
| 37 | _PIST_OCQ63x30_4.sldprt | 63.00K |
| 38 |  方管夹持定位系统设计模型.SLDASM | 2.47M |
