橡胶产品缺口冲切机
图纸描述

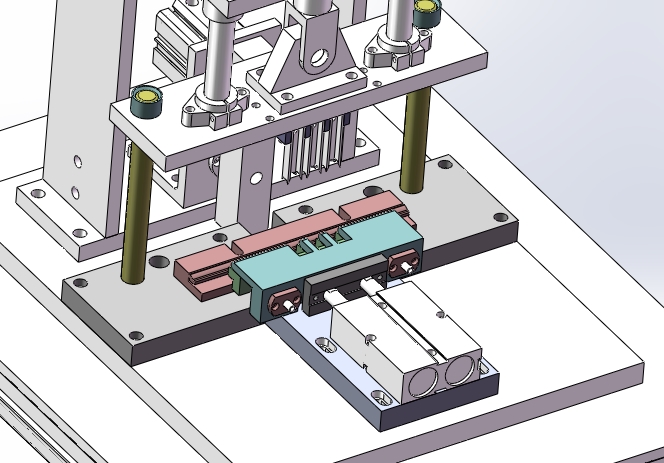

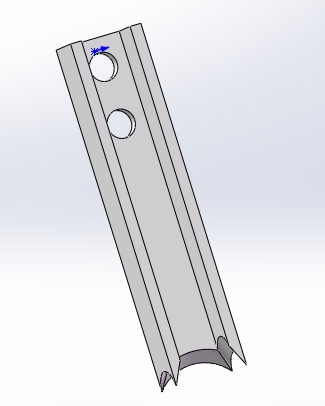

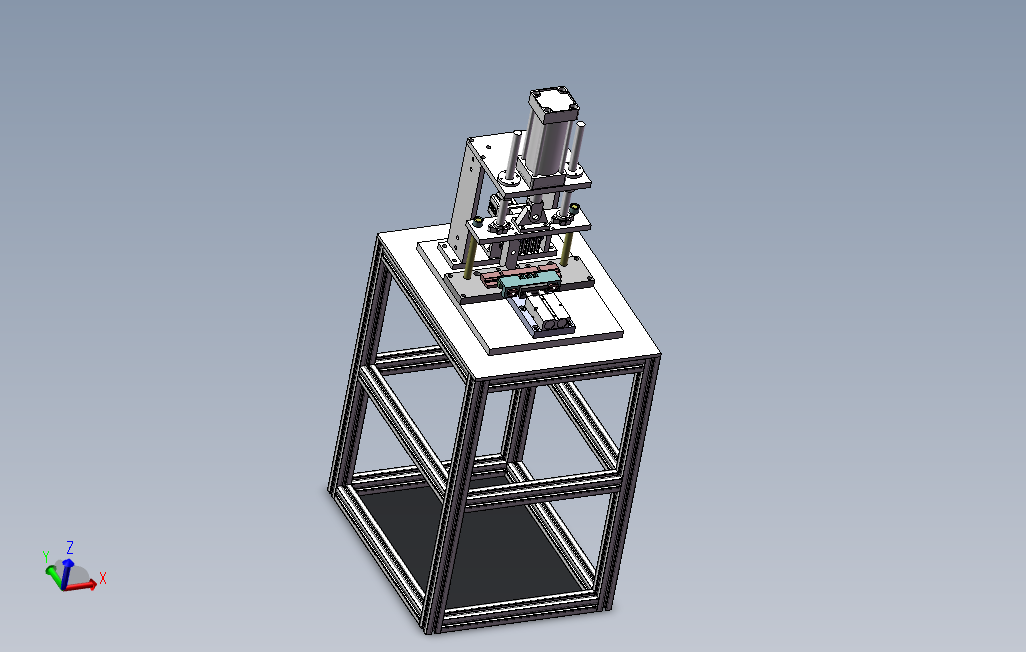

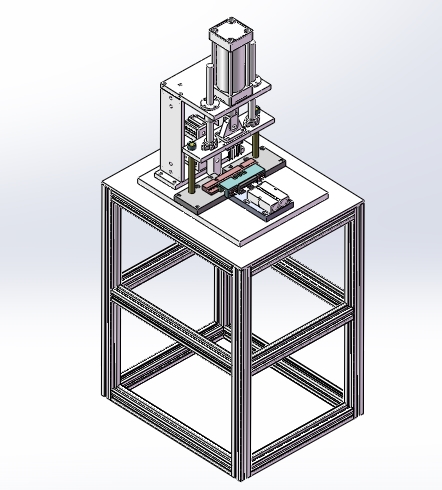

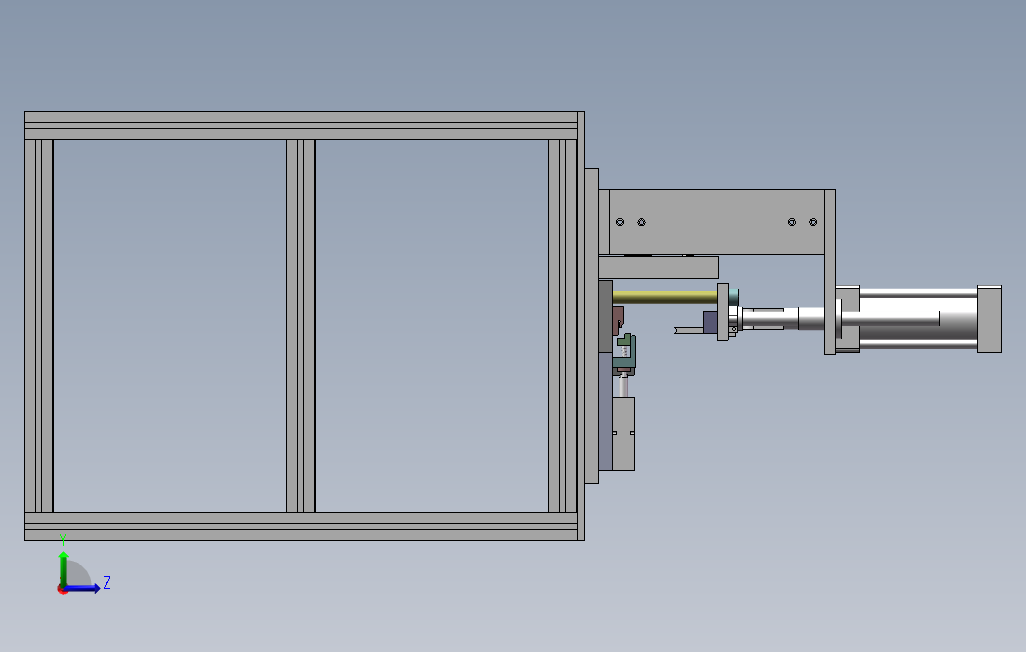

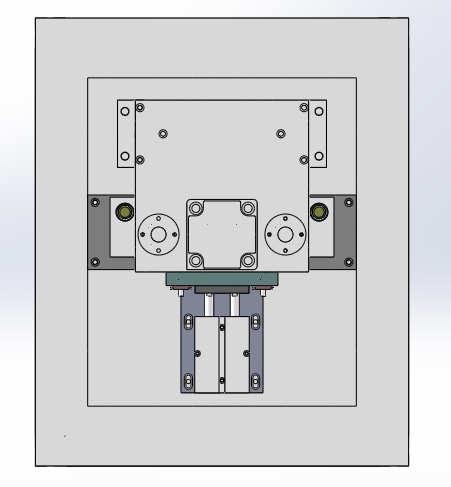

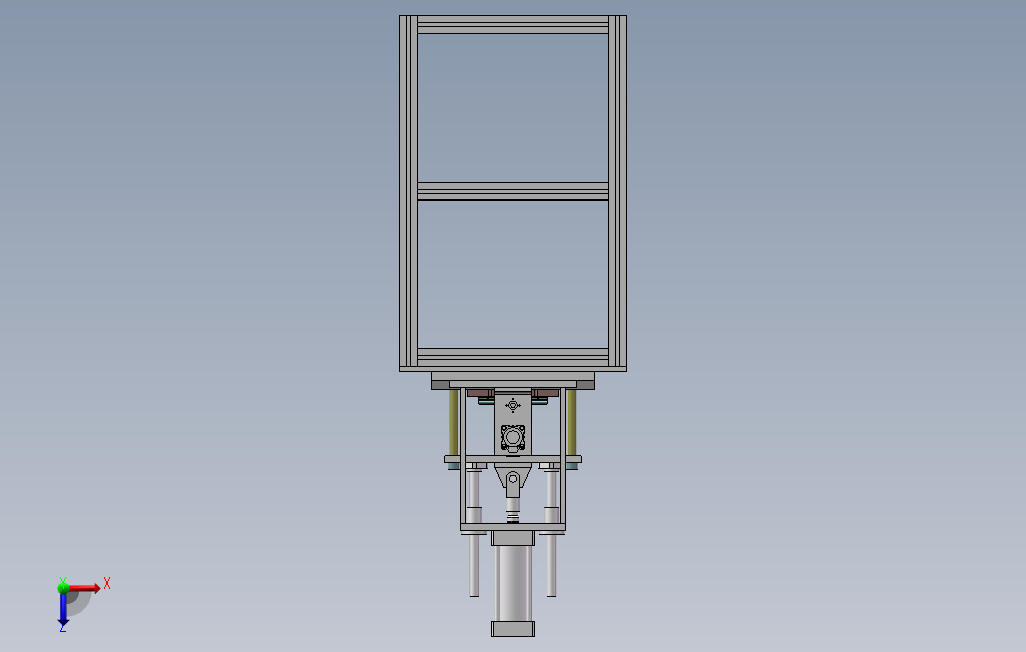

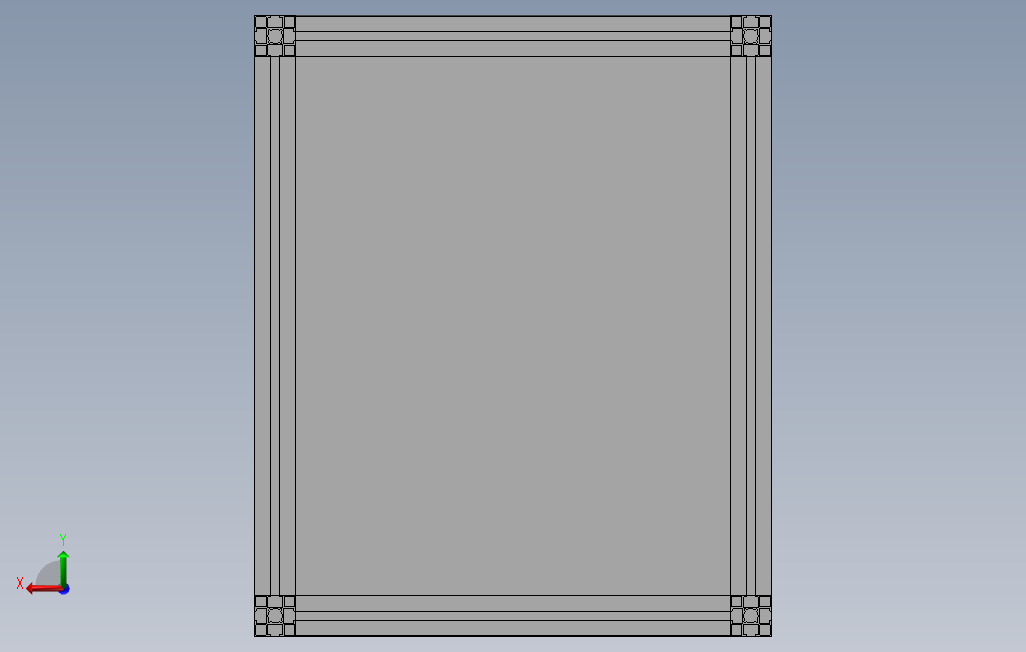

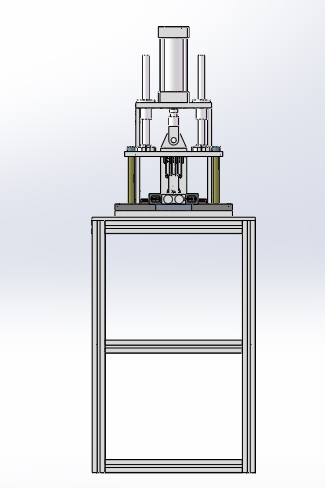

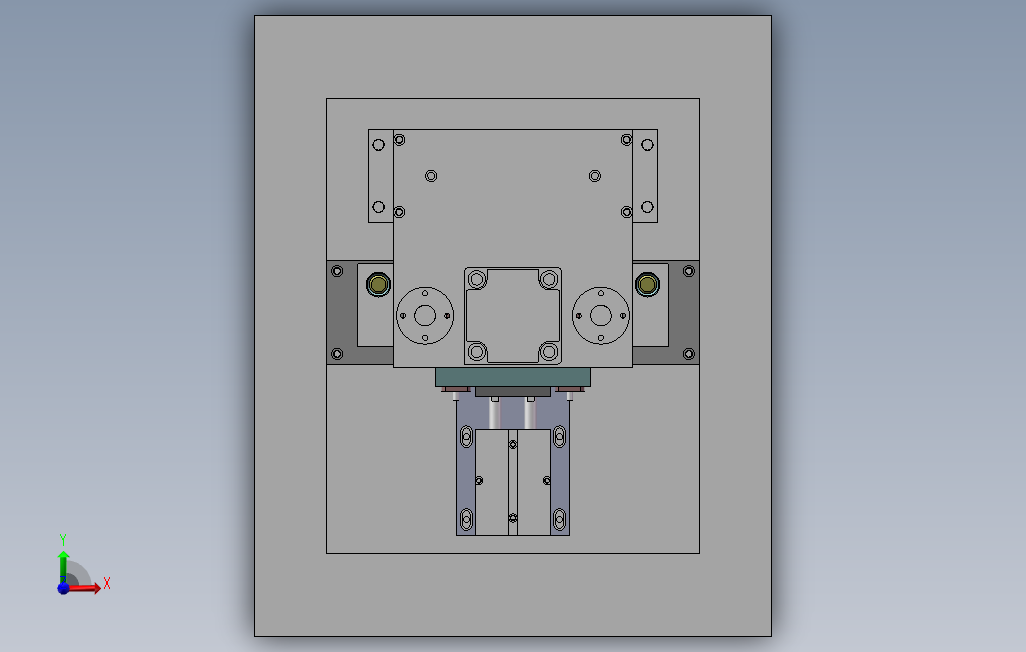

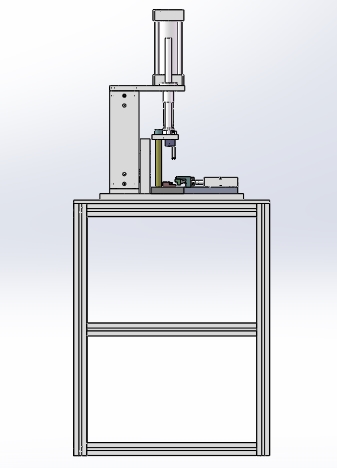

异形缺口冲切机三维模型图，形状冲切可以参考3D数据，有产品模型，产品为汽车密封条，材质为橡胶，尺寸长度约为200mm。冲切机的功能是根据产品的技术标准，在允许公差范围内保证冲切的精度。设备的组成结构：机架、冲切模架结构、产品定位工装、冲切刀模、刀片和电气控制系统。图纸格式为solidworks2018，欢迎下载参考。
下载需要100金币
立即下载 收藏
图纸信息
作者
郑稼
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  10导柱（3.3）.SLDPRT | 66.88K |
| 2 | 10直线轴承3.3.SLDPRT | 116.39K |
| 3 | 16气缸活塞（3.3）.SLDPRT | 81.34K |
| 4 | 16气缸（3.3）.SLDPRT | 212.26K |
| 5 | 20导柱3.3.SLDPRT | 146.50K |
| 6 | 20导柱3503.3.SLDPRT | 60.26K |
| 7 | 20直线轴承3.3.SLDPRT | 84.48K |
| 8 | 20轴端座3.3.SLDPRT | 116.21K |
| 9 | 6加长螺栓3.3.SLDPRT | 169.50K |
| 10 | 6导柱（3.3）.SLDPRT | 72.87K |
| 11 | LMH6直线轴承3.3.SLDPRT | 88.02K |
| 12 | SC80X125气缸3.3.SLDPRT | 218.86K |
| 13 | SC80X125气缸活塞3.3.SLDPRT | 77.40K |
| 14 | TDA25-40-45气缸前端定位块3.3.SLDPRT | 93.66K |
| 15 | TDA25-40气缸3.3.SLDPRT | 195.15K |
| 16 | TDA25-40气缸活塞3.3.SLDPRT | 90.07K |
| 17 | 侧板3.3.SLDPRT | 205.50K |
| 18 | 刀垫板3.3.SLDPRT | 185.60K |
| 19 | 刀垫（3.3）.SLDPRT | 164.50K |
| 20 | 刀架3.3.SLDPRT | 103.89K |
| 21 | 刀片3.1.1.SLDPRT | 144.04K |
| 22 | 刀片3.3.SLDPRT | 273.00K |
| 23 | 加强筋3.3.SLDPRT | 169.50K |
| 24 | 压板3.3.SLDPRT | 154.16K |
| 25 | 吊耳3.3.SLDPRT | 82.27K |
| 26 | 吊耳底座3.3.SLDPRT | 161.21K |
| 27 | 复件侧板3.3.SLDPRT | 80.02K |
| 28 | 重复_导柱3.3.SLDPRT | 80.10K |
| 29 | 导柱套3.3.SLDPRT | 92.33K |
| 30 | 导柱座3.3.SLDPRT | 188.50K |
| 31 |  刀垫板3.3.SLDDRW | 100.56K |
| 32 | 吊耳底座3.3.SLDDRW | 103.39K |
| 33 | 底板3.3.SLDDRW | 86.19K |
| 34 |  素材模具3.3.DWG | 33.45K |
| 35 | 素材模具3.3.SLDDRW | 67.11K |
| 36 | 底板.SLDPRT | 60.74K |
| 37 | 底板3.3.SLDPRT | 137.55K |
| 38 | 弹簧3.3.SLDPRT | 332.51K |
| 39 | 机架.SLDPRT | 1.95M |
| 40 | 机架底板3.3.SLDPRT | 116.50K |
| 41 | 材料夹块3.3.SLDPRT | 147.58K |
| 42 | 模具安装板3.3.SLDPRT | 327.00K |
| 43 |  橡胶产品缺口冲切机.SLDASM | 1.06M |
| 44 | 气缸安装板3.3.SLDPRT | 135.26K |
| 45 | 活塞杆连接头3.3.SLDPRT | 89.12K |
| 46 | 素材3.3.SLDPRT | 152.00K |
| 47 | 素材模具3.3.SLDPRT | 149.91K |
| 48 | 裁刀保护架3.3.SLDPRT | 290.00K |
| 49 | 防呆块（3.3）.SLDPRT | 74.94K |
| 50 | 防呆架（3.3）.SLDPRT | 108.85K |
| 51 | 顶板3.3.SLDPRT | 124.14K |
