90度板链输送机
图纸描述

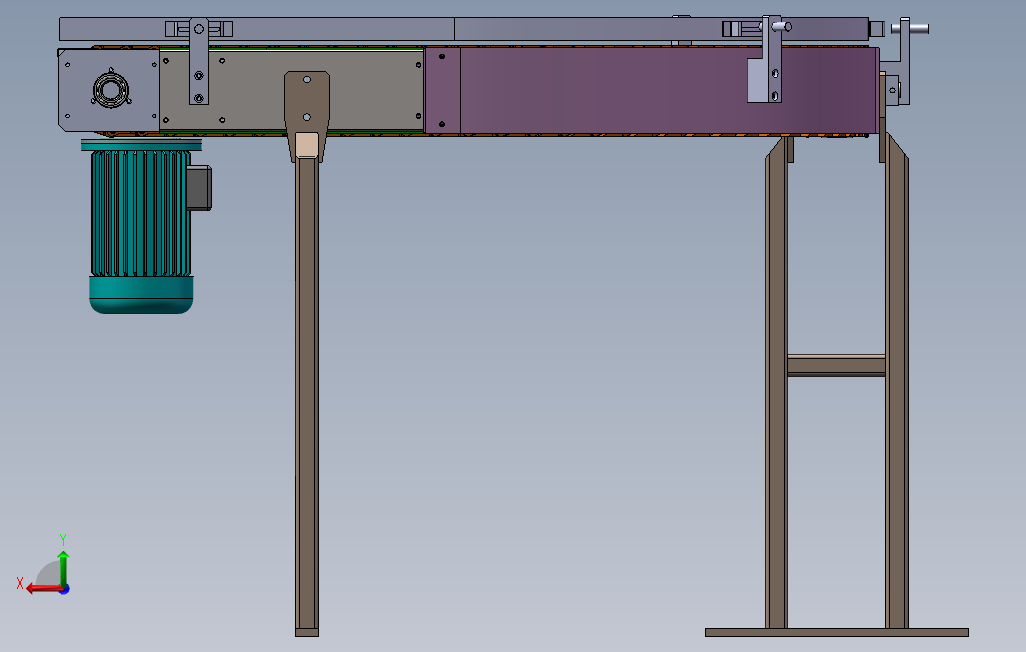

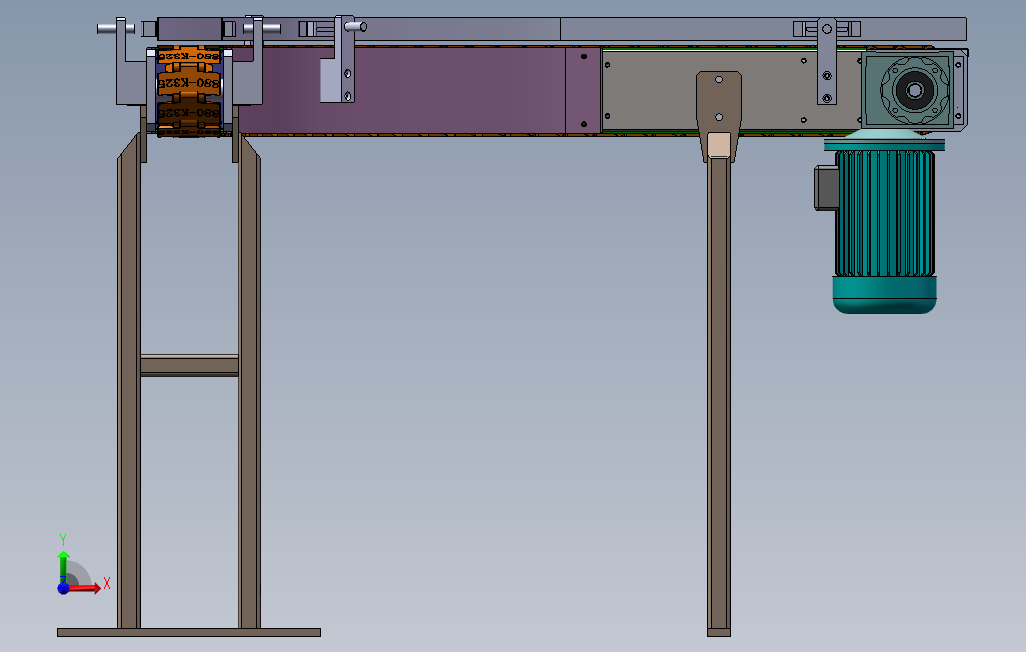

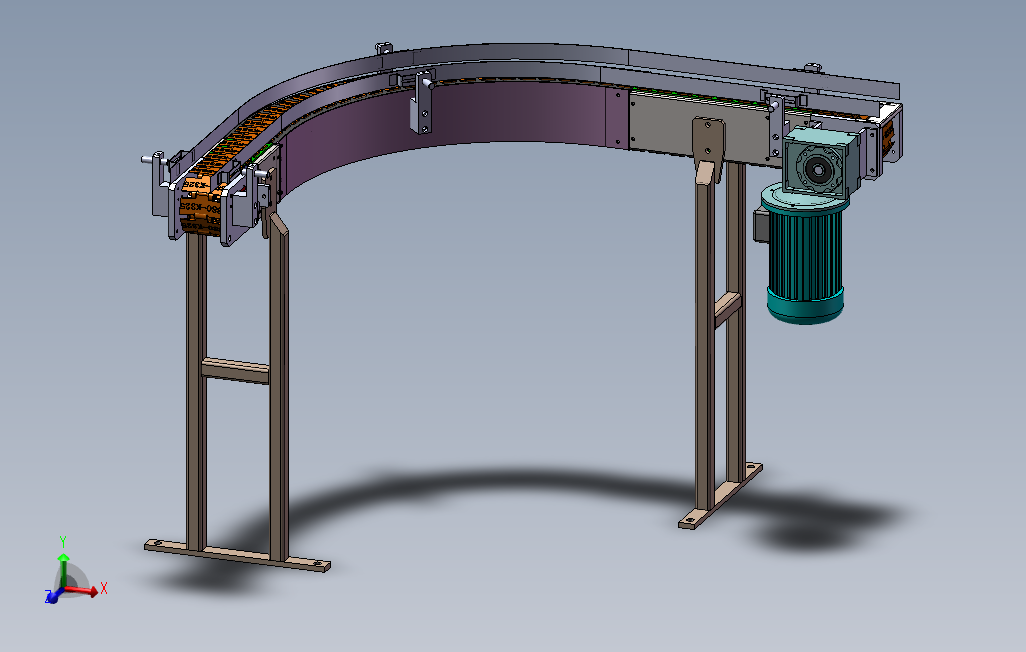

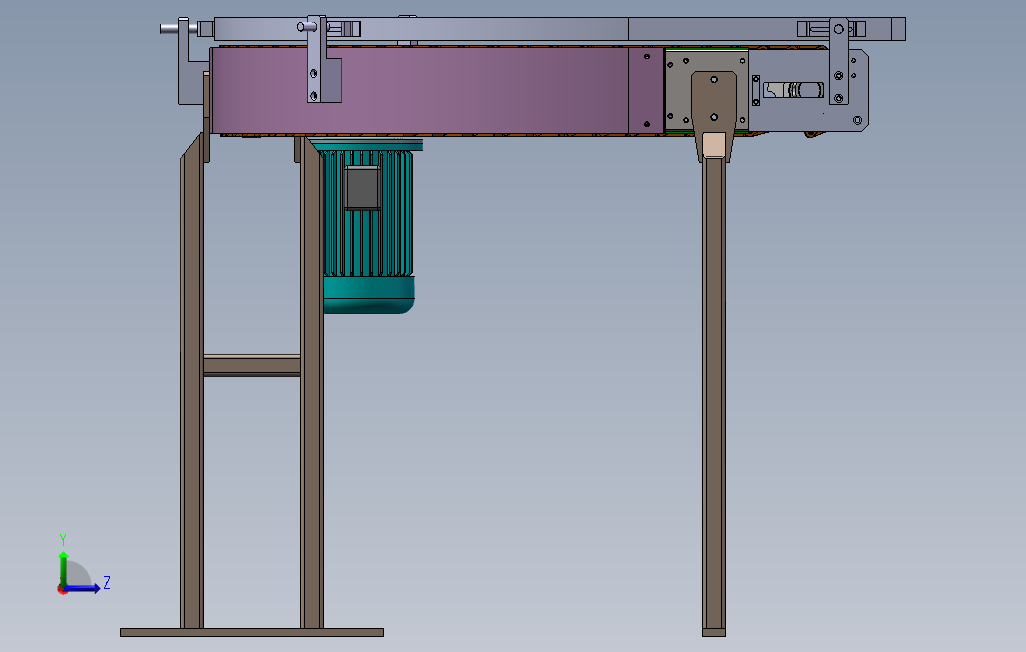

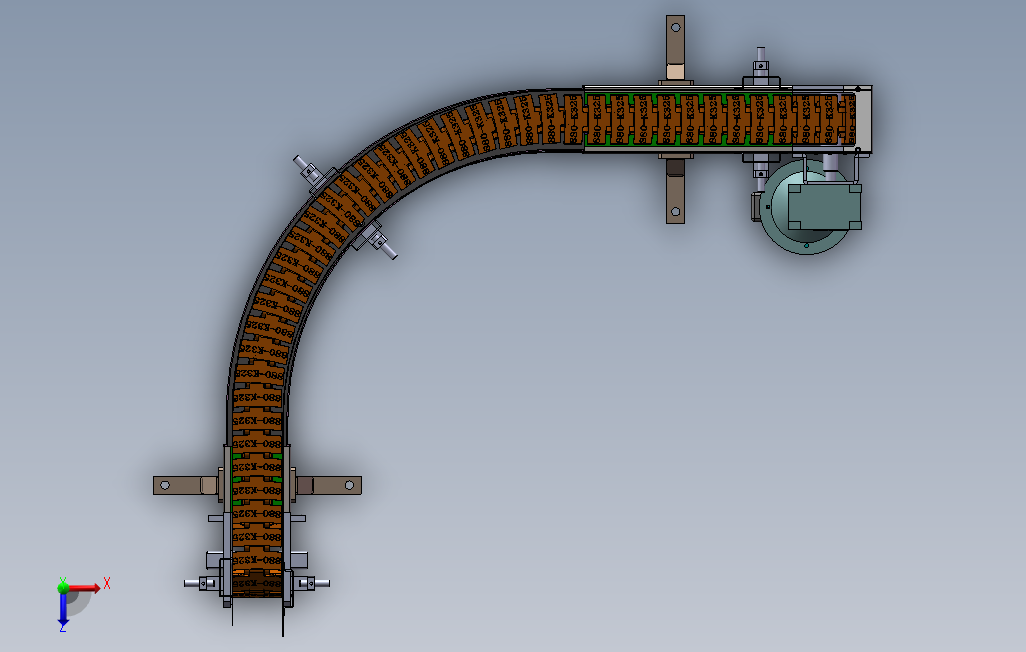

90度板链输送机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小7.94M，共计35个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2012软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要55金币
立即下载 收藏
图纸信息
作者
邓泼
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  6005深沟球轴承.SLDPRT | 354.00K |
| 2 | 6006深沟球轴承.SLDPRT | 299.00K |
| 3 | 880-K325有翼.SLDPRT | 1.53M |
| 4 | 90度弯轨.SLDPRT | 527.50K |
| 5 | HC336-1101-03P主动轴.SLDPRT | 363.00K |
| 6 | HC336-1101-09P机脚.SLDPRT | 459.00K |
| 7 | HC336-1101-14P张紧轴.SLDPRT | 298.00K |
| 8 | HC336-1101-17P张紧块.SLDPRT | 174.50K |
| 9 | HC336-1101-19P护栏撑杆.SLDPRT | 315.00K |
| 10 | HC336-1101-23P出口过渡板）.SLDPRT | 222.50K |
| 11 |  HC336-1102-00（右90度弯板链）.SLDASM | 2.21M |
| 12 | HC336-1102-01P右侧板.SLDPRT | 388.00K |
| 13 | HC336-1102-02P左侧板.SLDPRT | 379.00K |
| 14 | HC336-1102-03P短右侧板.SLDPRT | 333.50K |
| 15 | HC336-1102-04P短左侧板.SLDPRT | 335.00K |
| 16 | HC336-1102-05P内封板.SLDPRT | 365.00K |
| 17 | HC336-1102-06P外封板.SLDPRT | 355.50K |
| 18 | HC336-1102-07P传动右侧板.SLDPRT | 585.50K |
| 19 | HC336-1102-08P传动左侧板.SLDPRT | 552.00K |
| 20 | HC336-1102-09P尾端右侧板.SLDPRT | 572.50K |
| 21 | HC336-1102-10P尾端左侧板.SLDPRT | 533.50K |
| 22 | HC336-1102-11P导轨连接板.SLDPRT | 340.00K |
| 23 | HC336-1102-12P左拦板.SLDPRT | 860.50K |
| 24 | HC336-1102-13P右拦板.SLDPRT | 861.50K |
| 25 | HC336-1102-14P弯板链电机座.SLDPRT | 306.00K |
| 26 | HC336-1102-16P主动龙骨链轮.SLDPRT | 381.00K |
| 27 | HC336-1102-17P从动龙骨链轮.SLDPRT | 380.00K |
| 28 | HC336-1102-18P弯轨连接板.SLDPRT | 428.00K |
| 29 | HC336-1102-19P挡板撑座.SLDPRT | 231.50K |
| 30 | HC336-1102-20P弯轨中间撑板.SLDPRT | 293.50K |
| 31 | RV40.SLDPRT | 619.00K |
| 32 | RV40减速机组.SLDASM | 333.00K |
| 33 | 电机71B5.SLDPRT | 499.00K |
| 34 | 短垫条.SLDPRT | 168.50K |
| 35 | 长垫条.SLDPRT | 165.00K |
