桌面式自动三轴焊锡机

首页>图纸库>机械设备>非标设备2022-09-16报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1
0
96

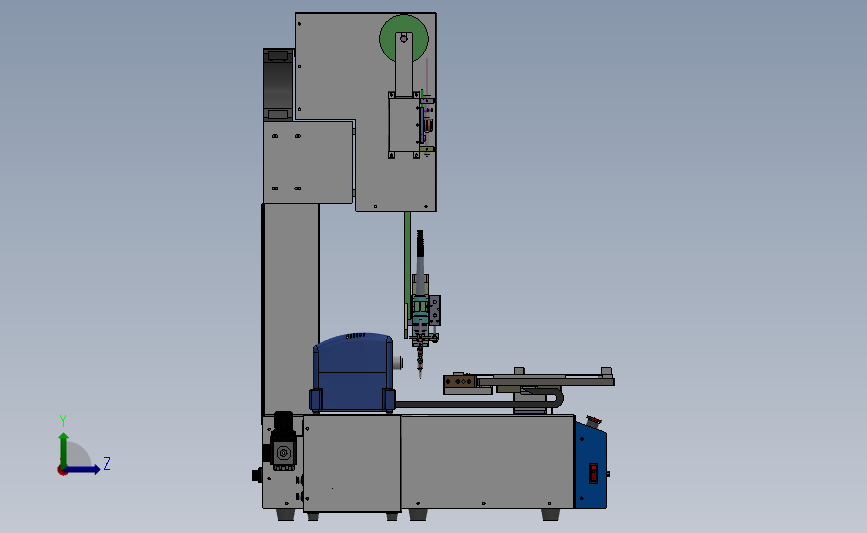

图纸预览图

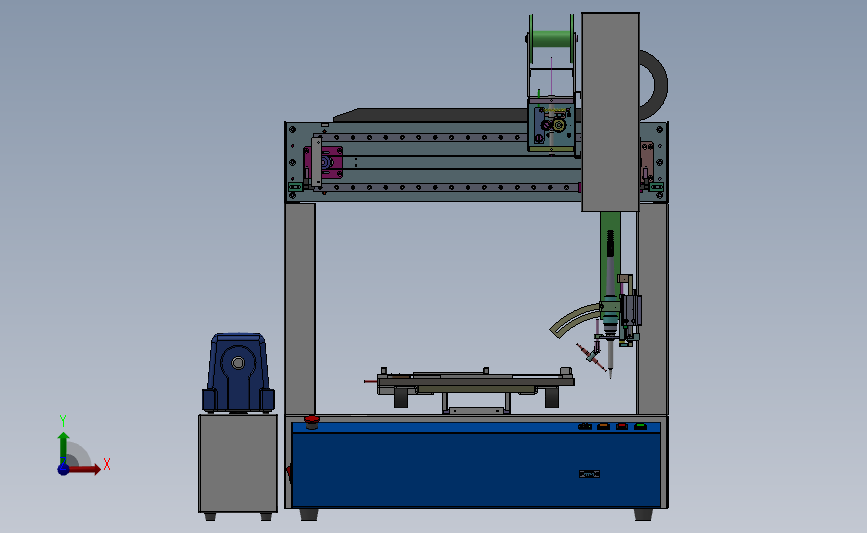

图纸预览图

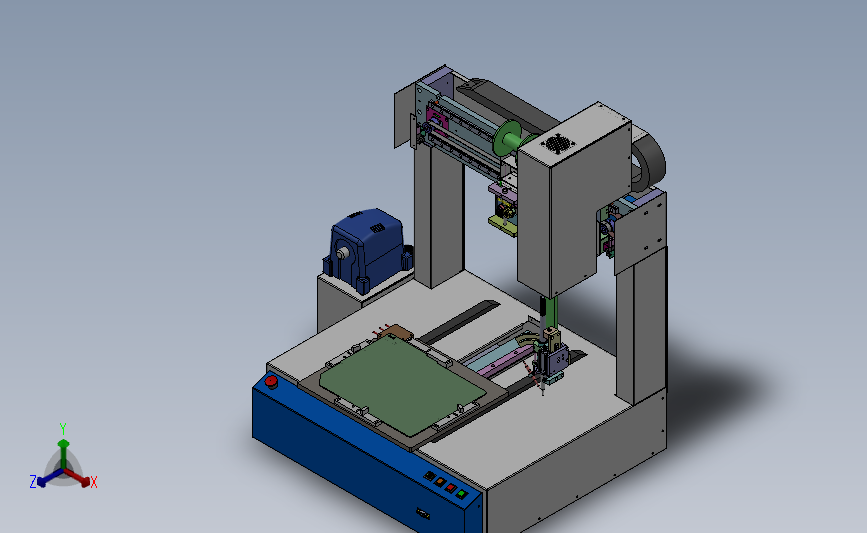

图纸预览图

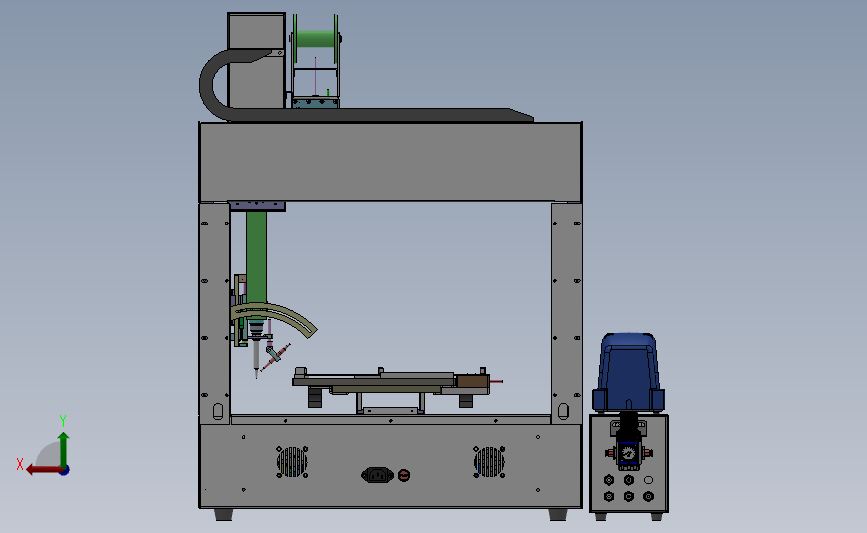

图纸预览图

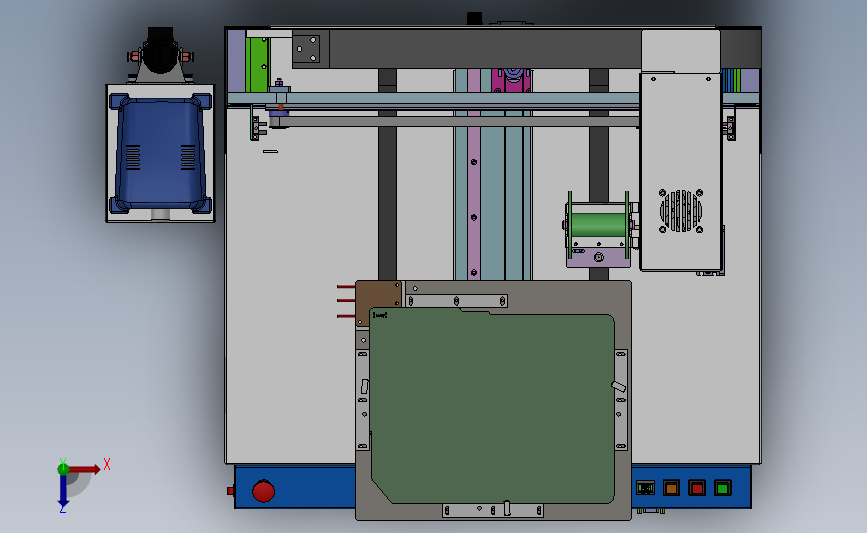

图纸预览图
图纸描述
桌面式自动三轴焊锡机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小53.48M，共计345个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2014软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：531171
文件大小：53.48M
所需金币：10
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm
软件版本：SOLIDWORKS 2014
