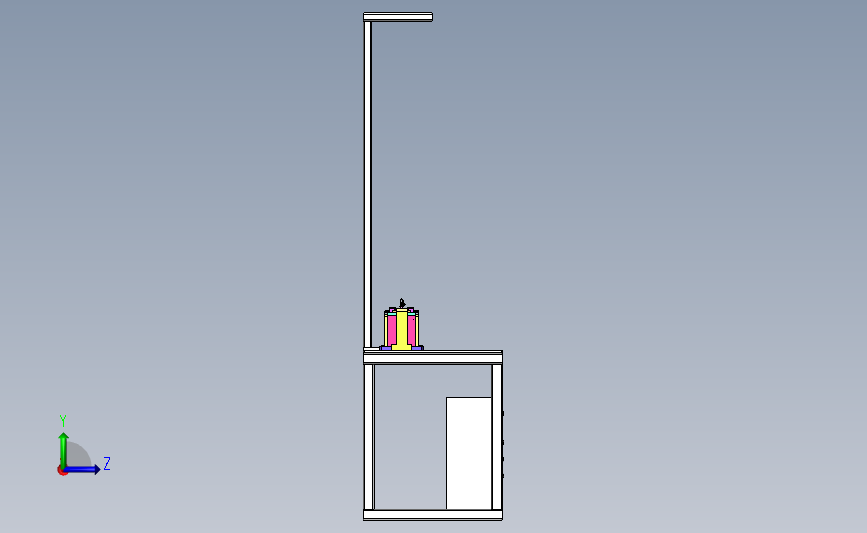

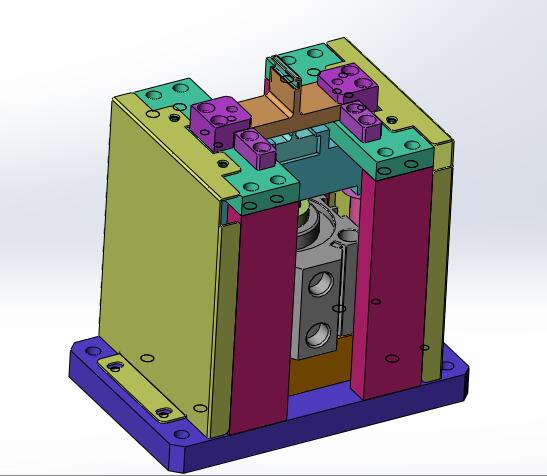

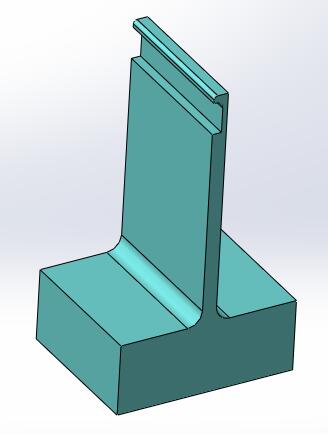

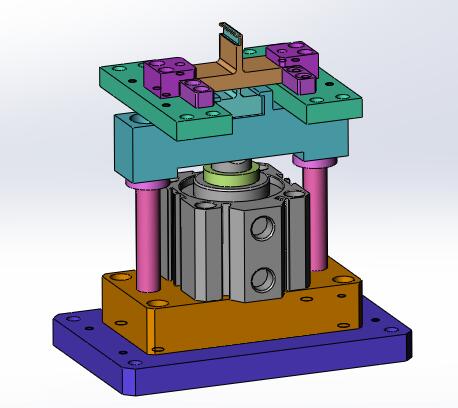

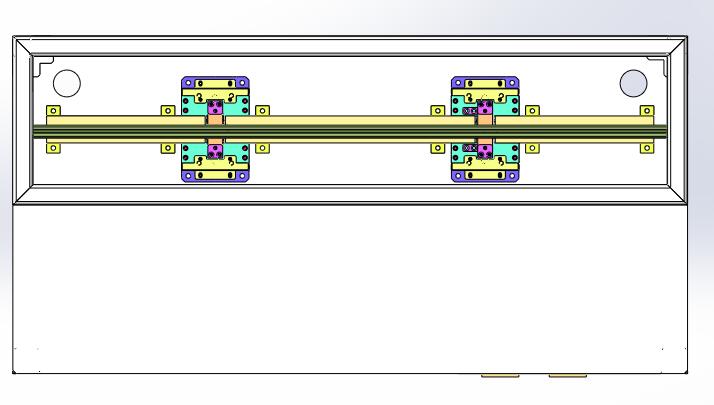

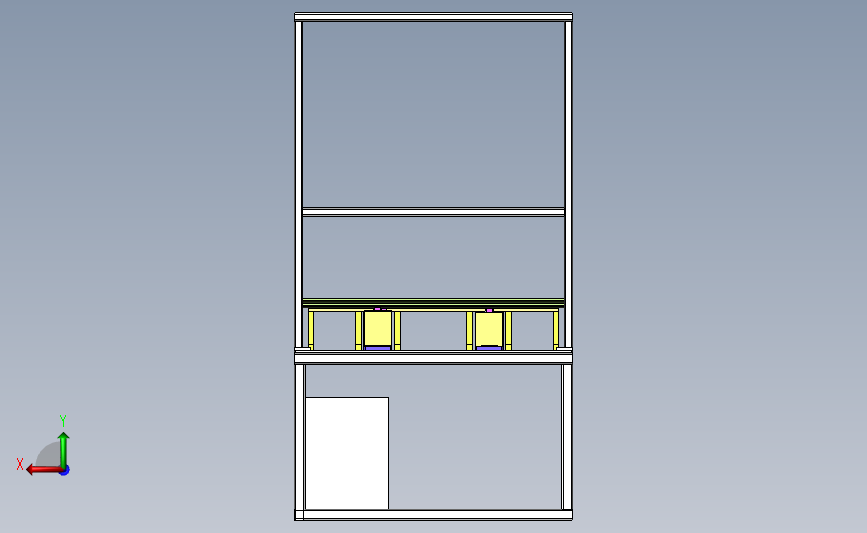

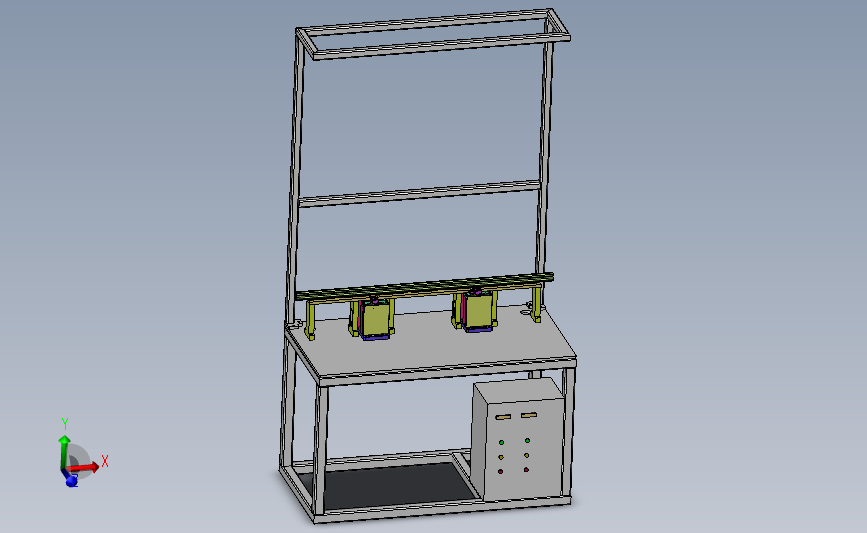

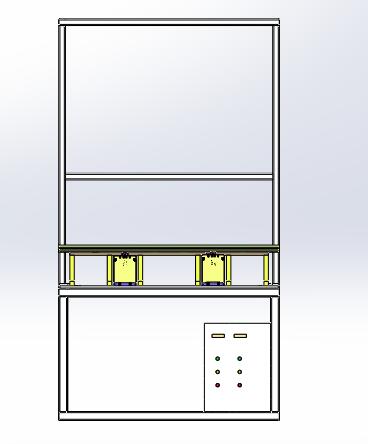

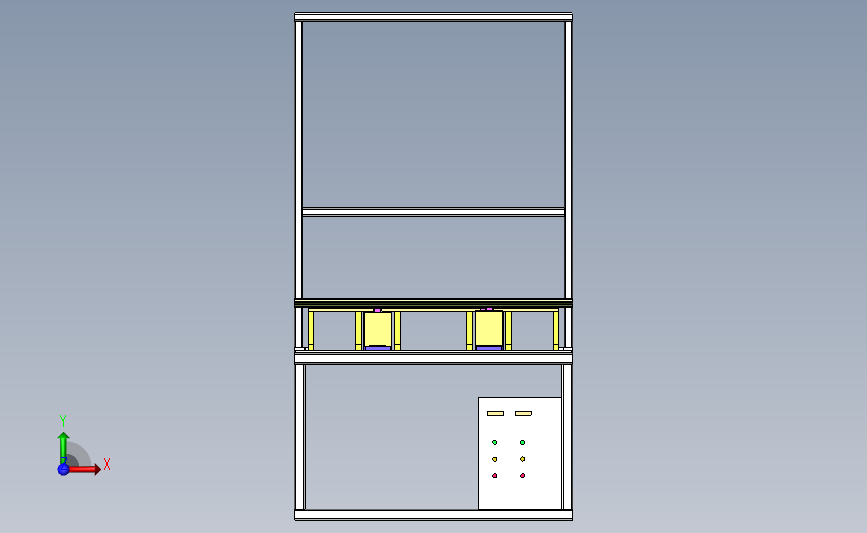

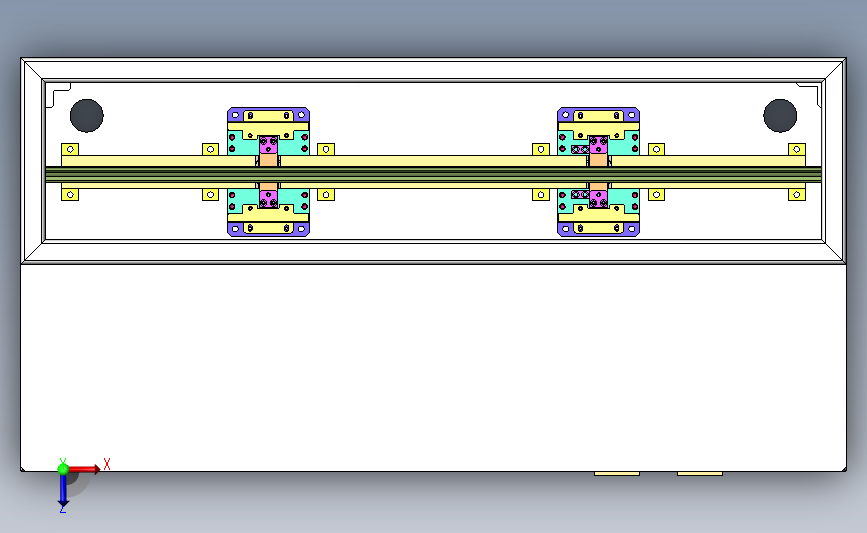

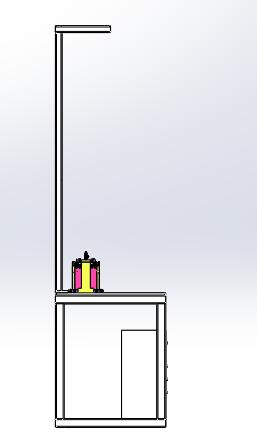

李箱密封条切除多余的唇边的图纸3D模型图，采用气缸冲切，刀模结构图为凹凸刀模原理，冲切刀模设计合理，图纸有很多结构是可以借鉴的。工装原理比较简单：利用上下模形成刀口的原理实现冲切的目的，定位具有随时可调性。图纸很详细，格式是solidworks2018，欢迎大家来下载。
汽车密封条缺口切除机
图纸描述
李箱密封条切除多余的唇边的图纸3D模型图，采用气缸冲切，刀模结构图为凹凸刀模原理，冲切刀模设计合理，图纸有很多结构是可以借鉴的。工装原理比较简单：利用上下模形成刀口的原理实现冲切的目的，定位具有随时可调性。图纸很详细，格式是solidworks2018，欢迎大家来下载。
下载需要120金币
立即下载 收藏
图纸信息
作者
常疟
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  GBHH 12-20.SLDPRT | 107.44K |
| 2 | GP12-105导柱.SLDPRT | 145.77K |
| 3 |  M-84830 6CA0A-J21#2（L21B刀模）(1).dwg | 186.58K |
| 4 | 上机架.SLDPRT | 269.30K |
| 5 | 下机架.SLDPRT | 406.18K |
| 6 | 刀-1.SLDPRT | 72.73K |
| 7 | 固定支架座.SLDPRT | 107.38K |
| 8 | 固定条安装底板.SLDPRT | 70.63K |
| 9 | 固定柱 - 副本.SLDPRT | 112.09K |
| 10 | 固定柱.SLDPRT | 113.76K |
| 11 | 外刀固定座.SLDPRT | 145.99K |
| 12 | 外刀模具.SLDPRT | 101.76K |
| 13 | 外刀模具固定块.SLDPRT | 94.28K |
| 14 | 导套安装座.SLDPRT | 108.63K |
| 15 | 机架板.SLDPRT | 75.49K |
| 16 | 气缸底座板A - 副本.SLDPRT | 123.57K |
| 17 | 气缸底座板A.SLDPRT | 126.60K |
| 18 | 气缸底座板B.SLDPRT | 110.58K |
| 19 | 气缸限位垫片.SLDPRT | 72.70K |
| 20 |  汽车密封条缺口切除机.SLDASM | 539.11K |
| 21 | 电箱.SLDPRT | 105.93K |
| 22 | 盖板-1.SLDPRT | 175.37K |
| 23 | 盖板-2.SLDPRT | 173.93K |
| 24 | 素材.SLDPRT | 140.87K |
| 25 | 素材固定条.SLDPRT | 117.44K |
| 26 | 裁刀定位块.SLDPRT | 106.11K |
| 27 | 裁切模具组件 - 副本.SLDASM | 319.53K |
| 28 | 裁切模具组件.SLDASM | 334.11K |
| 29 | SDA50x10S_0_+_CS1-G-1_.SLDASM | 152.48K |
| 30 | _CS1-G().sldprt | 28.16K |
| 31 | _SDAS-50x1010_b.sldprt | 74.61K |
| 32 | _SDAS-50x1010_r.sldprt | 28.48K |
| 33 | 刀-1 - 副本.SLDPRT | 72.93K |
| 34 | 外刀模具 - 副本.SLDPRT | 91.50K |
| 35 | 装配体1.SLDASM | 78.05K |
