机架 19 英寸 2U
图纸描述

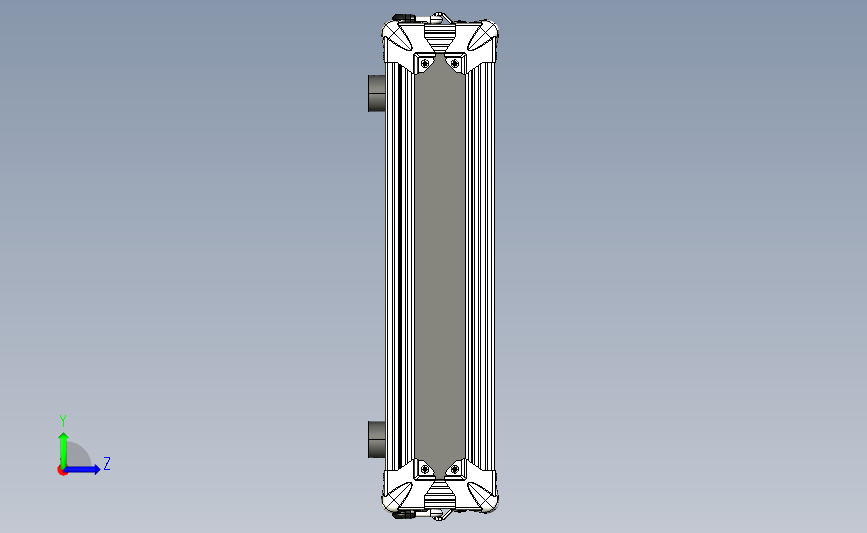

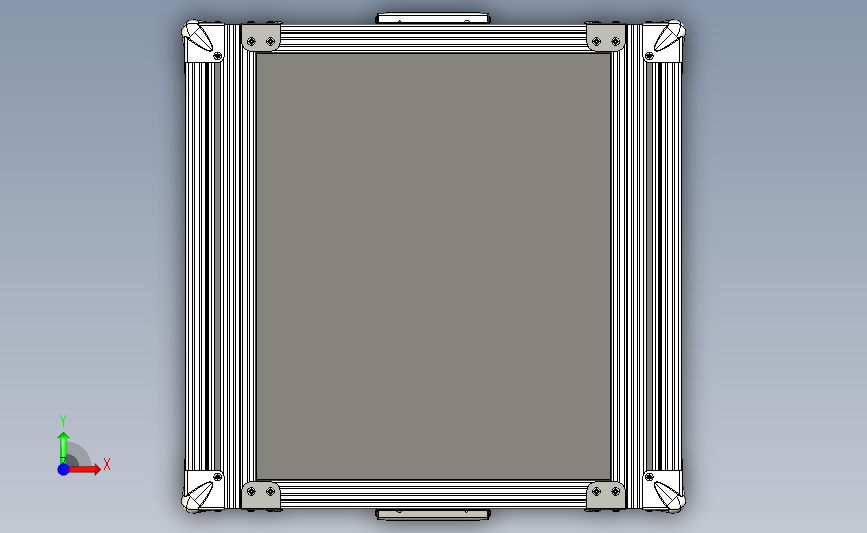

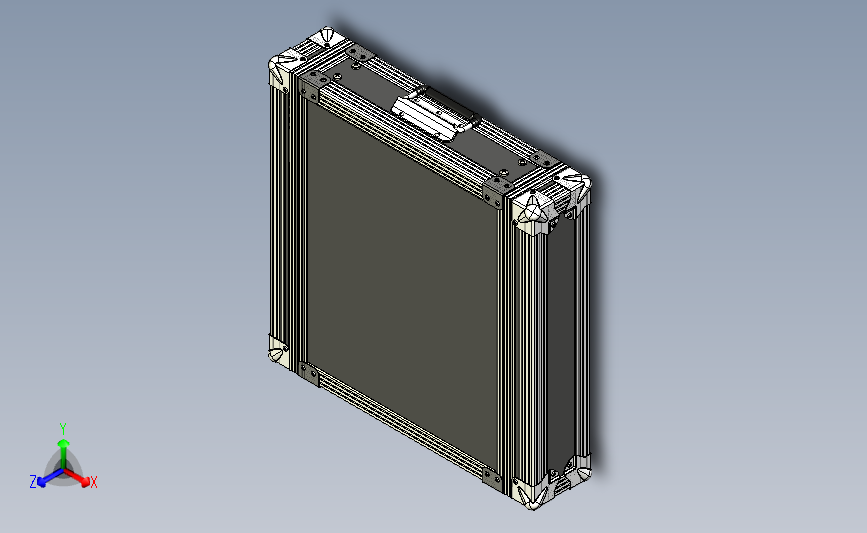

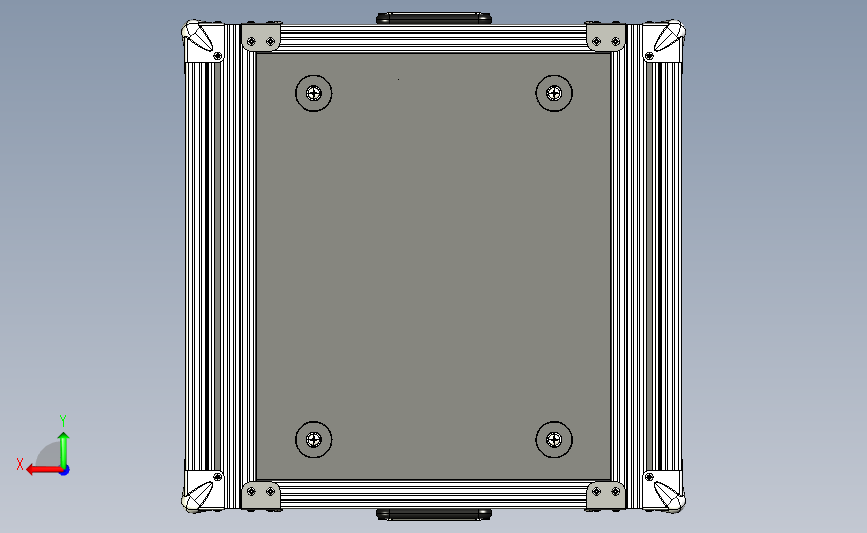

机架 19 英寸 2U图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小67.02M，共计43个文件，包含3D图纸，图纸主格式为igs，使用IGES软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要100金币
立即下载 收藏
图纸信息
作者
贺芙夏
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  19 U-Shaped Rack Panel 2 U AL (2 mm).CATPart | 1020.23K |
| 2 | 19 U-Shaped Rack Panel 2 U STL (1,5 mm).CATPart | 985.51K |
| 3 | 4.2mm Rivet.CATPart | 386.88K |
| 4 | 7mm Adam Hall 6105.CATPart | 958.50K |
| 5 | 7mm Hybrid Locator E0850.CATPart | 1.16M |
| 6 | 7mm_Profile_ Adam Hall 6105.CATPart | 5.02M |
| 7 | 7mm_Profile_Adam Hall 6105 (sg).CATPart | 2.46M |
| 8 | Adam Hall 6105 30x30mm Profile .CATPart | 962.83K |
| 9 | Adam Hall 6105 30x30mm Profile 2.CATPart | 485.09K |
| 10 | Adam Hall 6161 Sliding Rack Strip.CATPart | 468.01K |
| 11 | Adam Hall Ball Corner 41182.CATPart | 696.21K |
| 12 | Adam Hall Nut 5660 .CATPart | 396.65K |
| 13 | Adam Hall Washer 5620.CATPart | 137.14K |
| 14 |  Ans. Panel AL (2 mm).CATProduct | 34.76K |
| 15 | Ans. Panel STL (1.5mm).CATProduct | 27.13K |
| 16 | Ansamblu_panel-rack_rail.CATProduct | 106.13K |
| 17 | Case Lid.CATPart | 1.14M |
| 18 | Double Angle E0875.CATPart | 1.25M |
| 19 | Elemente_de_asamblare.CATProduct | 68.56K |
| 20 | EN_ISO_1207_M6x12_STEEL_GRADE_A_SLOTTED_CHEESE_HEAD_SCREW.CATPart | 158.69K |
| 21 | EN_ISO_4032_M3_STEEL_GRADE_A_HEXAGON_NUT.CATPart | 148.98K |
| 22 | EN_ISO_4032_M6_STEEL_GRADE_A_HEXAGON_NUT.CATPart | 151.26K |
| 23 | Flight Case Lid.CATProduct | 25.56K |
| 24 | group socket.CATPart | 3.38M |
| 25 | IEC Screw Mount Plug Socket Male.CATPart | 346.91K |
| 26 | NC3FD-LX_01-GC-STEP.CATPart | 1.91M |
| 27 | NC3MD-LX_01.CATPart | 954.93K |
| 28 | pan head cross recess screw_iso_ISO 7045 - M6 x 12 - Z - 12N.CATPart | 113.39K |
| 29 | pan head cross recess screw_iso_ISO 7045 - M6 x 16 - Z - 16N.CATPart | 113.47K |
| 30 | PanHeadCrossRecessedScrew_PNG_M6.CATProduct | 25.39K |
| 31 | Penn Elcom-1000.CATPart | 445.13K |
| 32 |  Rack Case 19 inch 2U.igs | 19.51M |
| 33 | Rack Case 19 inch 2U.stp | 11.93M |
| 34 | Rack Panel 19 inch 2U AL 2mm + Connectors.stp | 3.19M |
| 35 | Rack Panel 19 inch 2U STL 1,5 mm + Connectors.stp | 3.15M |
| 36 | Rack_19 inch_2U.CATPart | 1.32M |
| 37 | Rack_19_inch_2U.CATProduct | 56.25K |
| 38 | renfort d''angle 28x28x40 ref 1083B.CATPart | 379.65K |
| 39 | rivet 02_din_DIN 660-4x10-St-A-4.5.CATPart | 61.88K |
| 40 | torx_socket_countersunk_flat_head_M3x12.CATPart | 94.19K |
| 41 | ZARGES_K470-Handle-02.CATPart | 252.01K |
| 42 | ZARGES_K470-HANDLE.CATProduct | 20.93K |
| 43 | ZARGES_K470-Hinge-02.CATPart | 172.82K |
