钣金图纸自动售货机
图纸描述

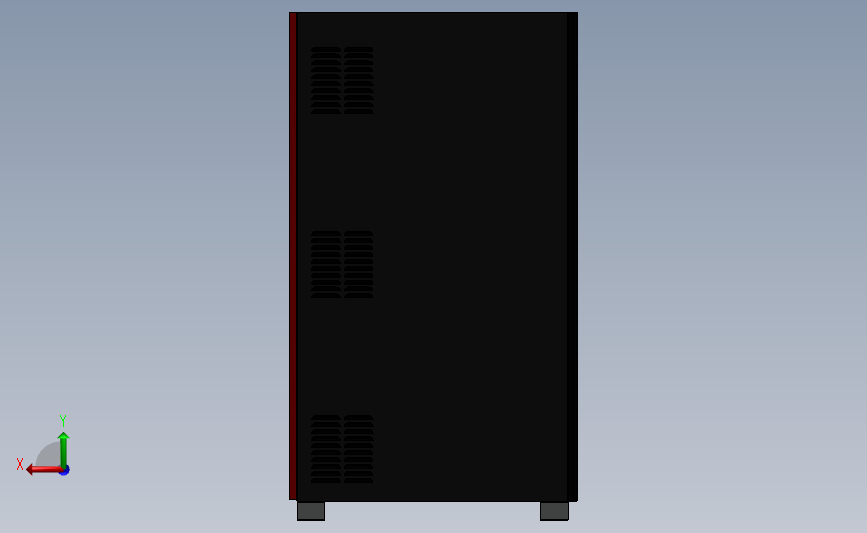

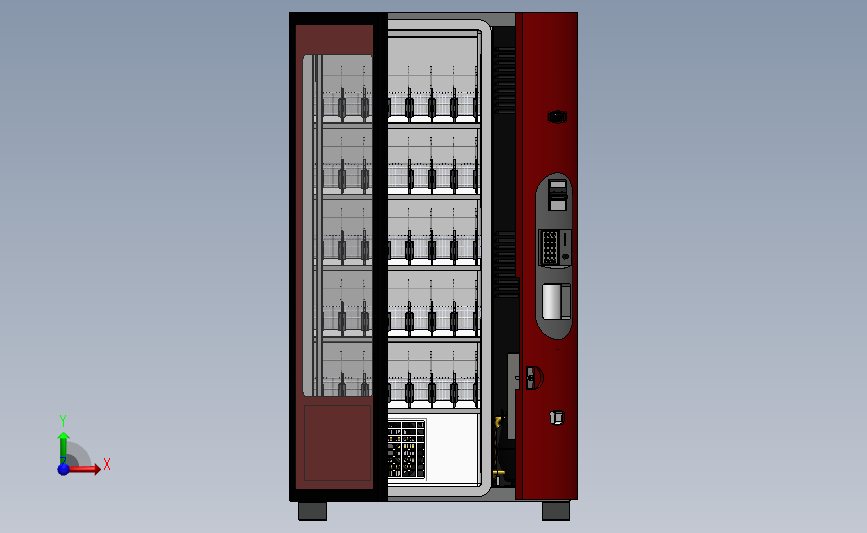

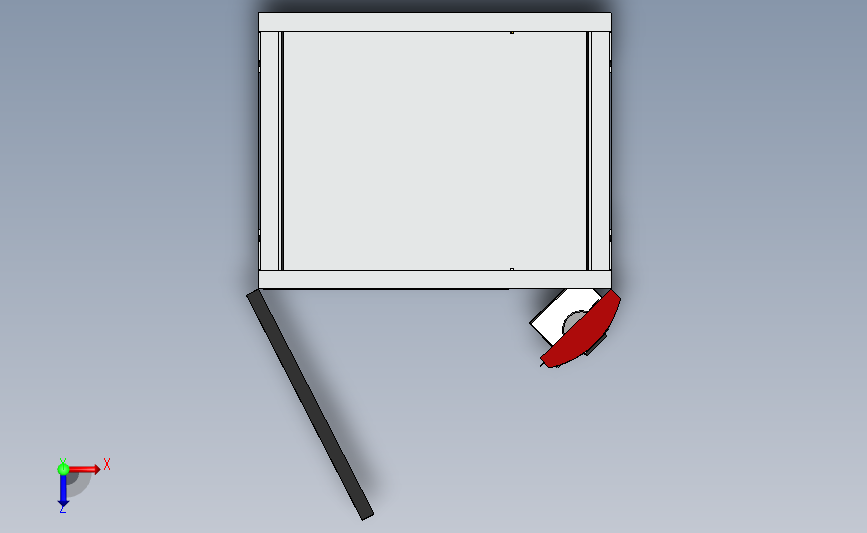

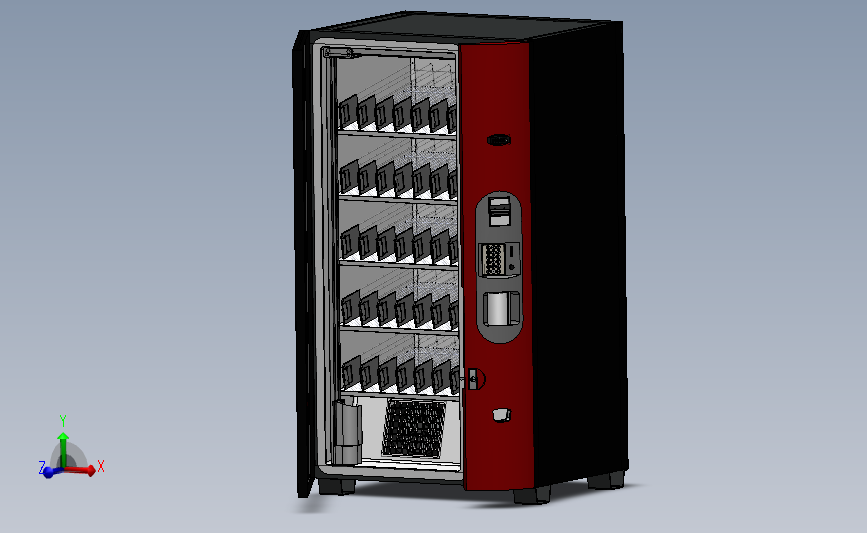

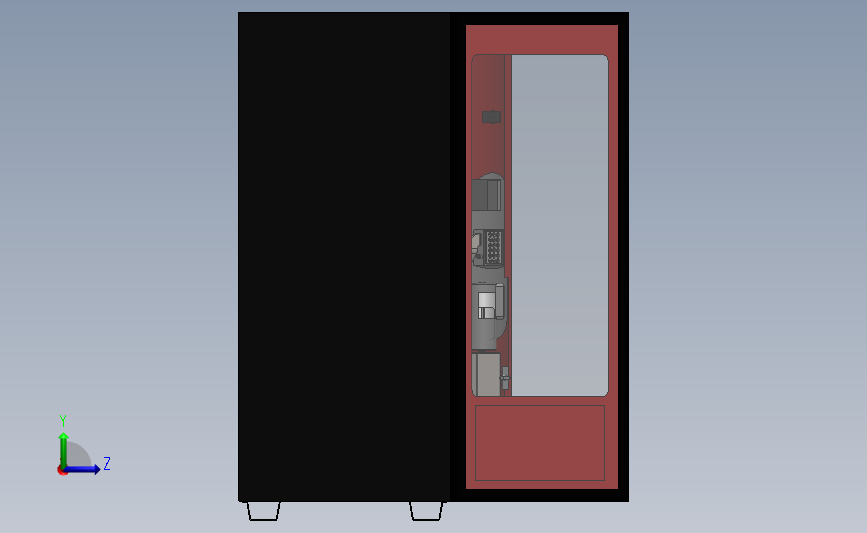

钣金图纸自动售货机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小101.13M，共计69个文件，包含3D图纸，图纸主格式为sldprt,sldasm,step，使用SOLIDWORKS 2014软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要50金币 推广可免费下载
立即下载 收藏
图纸信息
作者
赵宫
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  bottem plate.sldprt | 495.50K |
| 2 | Drink door .sldprt | 167.00K |
| 3 | Drink Machine Layout basic.SLDPRT | 14.90M |
| 4 | Drink Machine Layout.SLDPRT | 16.13M |
| 5 |  Drink Machine.SLDASM | 5.85M |
| 6 |  Drink Machine.SLDDRW | 48.91M |
| 7 |  Drink Machine.STEP | 33.09M |
| 8 | frame.sldprt | 686.50K |
| 9 | glass door.sldprt | 407.50K |
| 10 | Grill.sldprt | 325.00K |
| 11 | Inner Shell.sldprt | 507.50K |
| 12 | Insulation Foam.SLDPRT | 348.50K |
| 13 | Outside sheet metal wrap.sldprt | 1.57M |
| 14 | Soda Bottle.SLDPRT | 821.00K |
| 15 |  Thumbs.db | 133.50K |
| 16 | ~$Bill Feed.SLDPRT | 8B |
| 17 | ~$catchNspin.sldprt | 8B |
| 18 | ~$Change shoot.sldprt | 8B |
| 19 | ~$Coin Storage.sldprt | 8B |
| 20 | ~$control buttons.SLDPRT | 8B |
| 21 | ~$Door Control Side.SLDASM | 8B |
| 22 | ~$LED.sldprt | 8B |
| 23 | ~$Lock.sldprt | 8B |
| 24 | Bill Feed.SLDPRT | 1.86M |
| 25 | catchNspin.sldprt | 436.00K |
| 26 | Change shoot.sldprt | 182.00K |
| 27 | Coin Storage.sldprt | 271.50K |
| 28 | control buttons.SLDPRT | 2.18M |
| 29 | Control Door shell- rev2.sldprt | 1.14M |
| 30 | Control Door shell.sldprt | 895.00K |
| 31 | Door Control Side.SLDASM | 1.02M |
| 32 | LED.sldprt | 283.00K |
| 33 | Lock.sldprt | 425.50K |
| 34 | Thumbs.db | 13.50K |
| 35 | Compressor.SLDPRT | 440.00K |
| 36 | Condenser.sldprt | 2.94M |
| 37 | Dryer filter.SLDPRT | 300.00K |
| 38 | Evaporator.sldprt | 3.14M |
| 39 | fan mount angled.SLDPRT | 406.00K |
| 40 | Fan.sldprt | 1.77M |
| 41 | Refigeration System.SLDASM | 2.90M |
| 42 | Thumbs.db | 130.50K |
| 43 | ~$Cooling System.SLDASM | 8B |
| 44 | Bill Feed - bottom.p2d | 8.95K |
| 45 | Bill Feed top.p2d | 4.19K |
| 46 | coca_cola_logo.p2d | 501B |
| 47 | Thumbs.db | 116.50K |
| 48 | Light Fixture Box.SLDPRT | 239.50K |
| 49 | Light Fixture.SLDASM | 333.50K |
| 50 | Light Tube.SLDPRT | 199.00K |
| 51 | Thumbs.db | 9.50K |
| 52 | flippers.sldprt | 186.50K |
| 53 | Front cover.sldprt | 128.00K |
| 54 | pin.SLDPRT | 250.00K |
| 55 | Rack Set.SLDASM | 1.17M |
| 56 | Rack.sldprt | 628.50K |
| 57 | Separators.sldprt | 1.07M |
| 58 | Thumbs.db | 156.50K |
| 59 | Arm Cover.sldprt | 192.50K |
| 60 | Arm Lift.sldprt | 186.00K |
| 61 | Arm mount bracket.sldprt | 197.00K |
| 62 | Corner Bracket.SLDPRT | 121.00K |
| 63 | Holder mount.sldprt | 241.50K |
| 64 | Kicker Cup.sldprt | 351.00K |
| 65 | Robot Carrier Arm.SLDASM | 654.50K |
| 66 | Robot Side Arm.SLDPRT | 247.00K |
| 67 | Robot Top Mount.sldprt | 160.00K |
| 68 | Thumbs.db | 60.50K |
| 69 | Wheel.SLDPRT | 436.50K |
