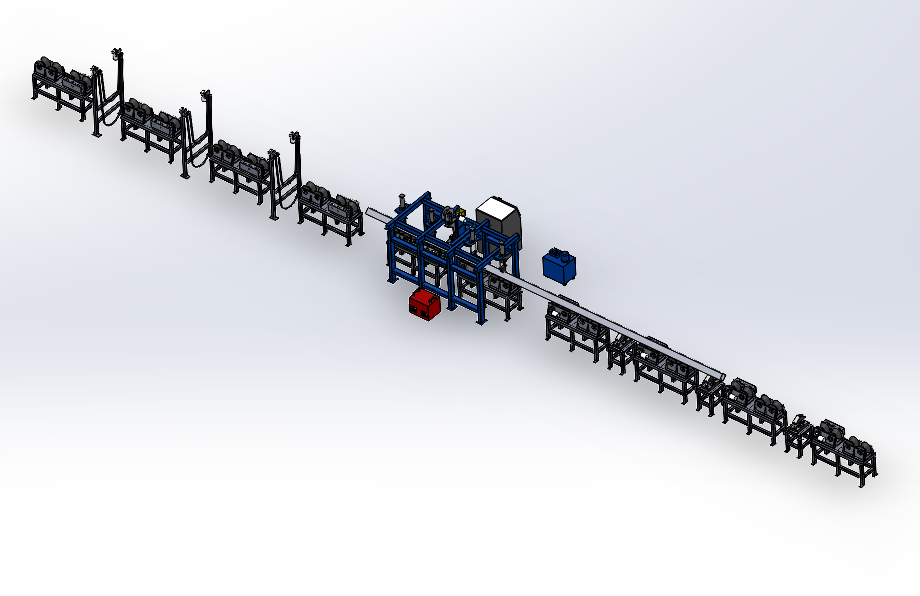

该设备为角钢扣件焊接专机，主要有托辊输送设备、变为设备、定位设备、焊接设备等几部分组成；该设备主要用于角钢扣件的自动化焊接，整体可实现自动翻转、定位、夹紧、焊接 的一体化式生产模式，方便快捷，节省人工。通过设备定位的一些调整也可实现其他型材线的生产。

角钢扣件焊接专机
首页>图纸库>机械设备>非标设备2024-09-27报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
66

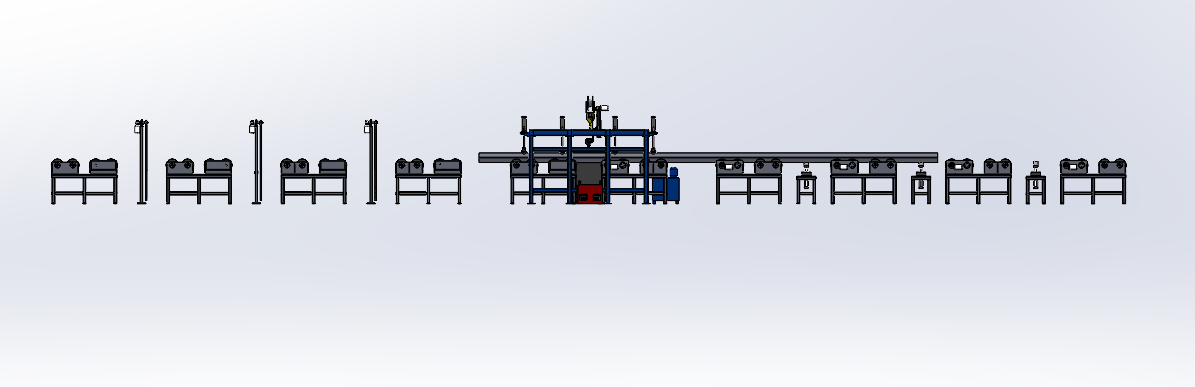

图纸预览图

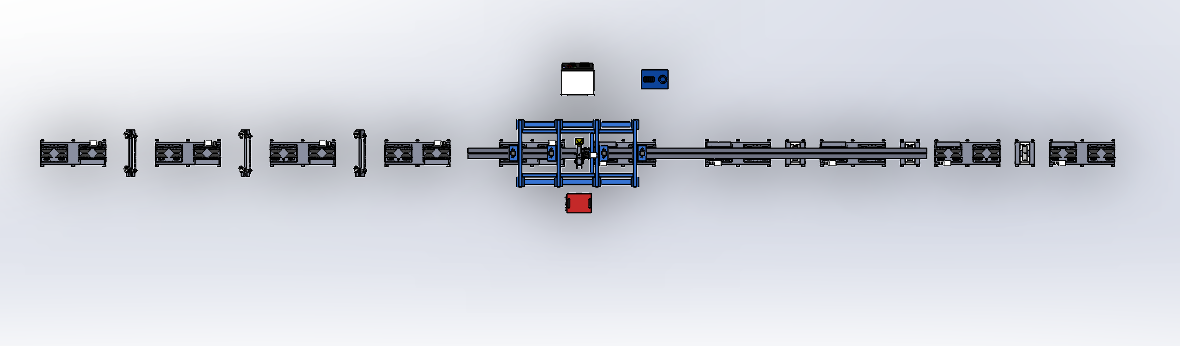

图纸预览图

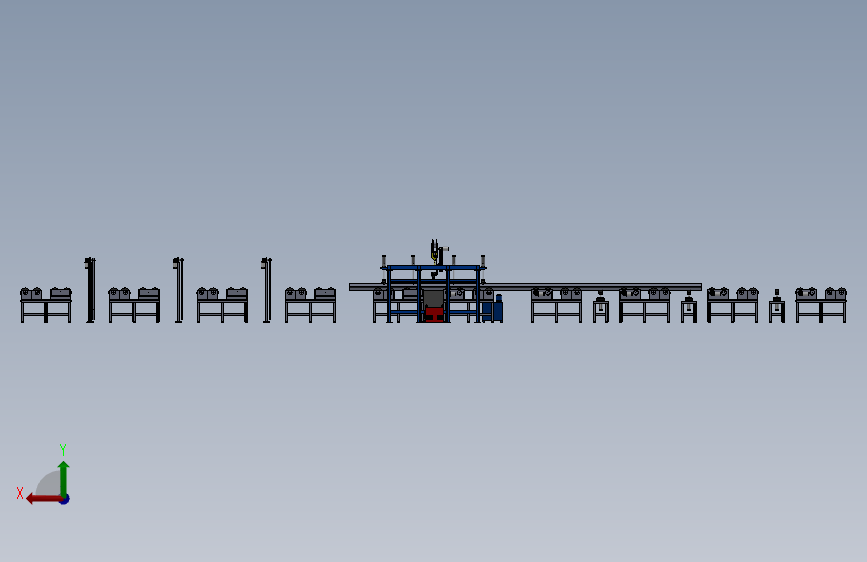

图纸预览图

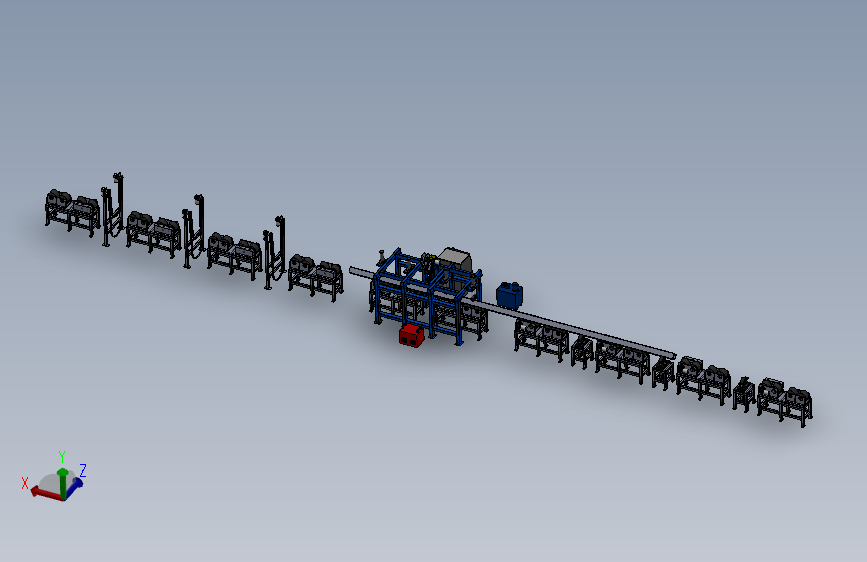

图纸预览图

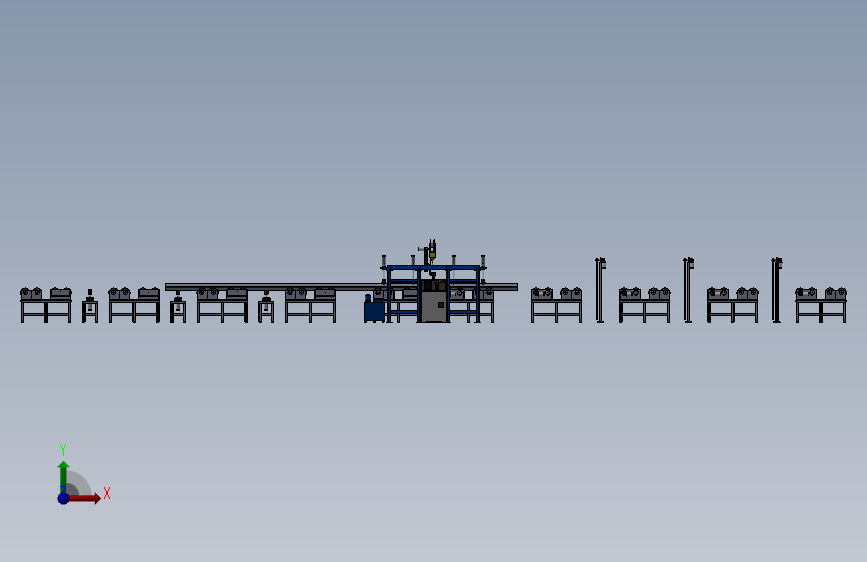

图纸预览图

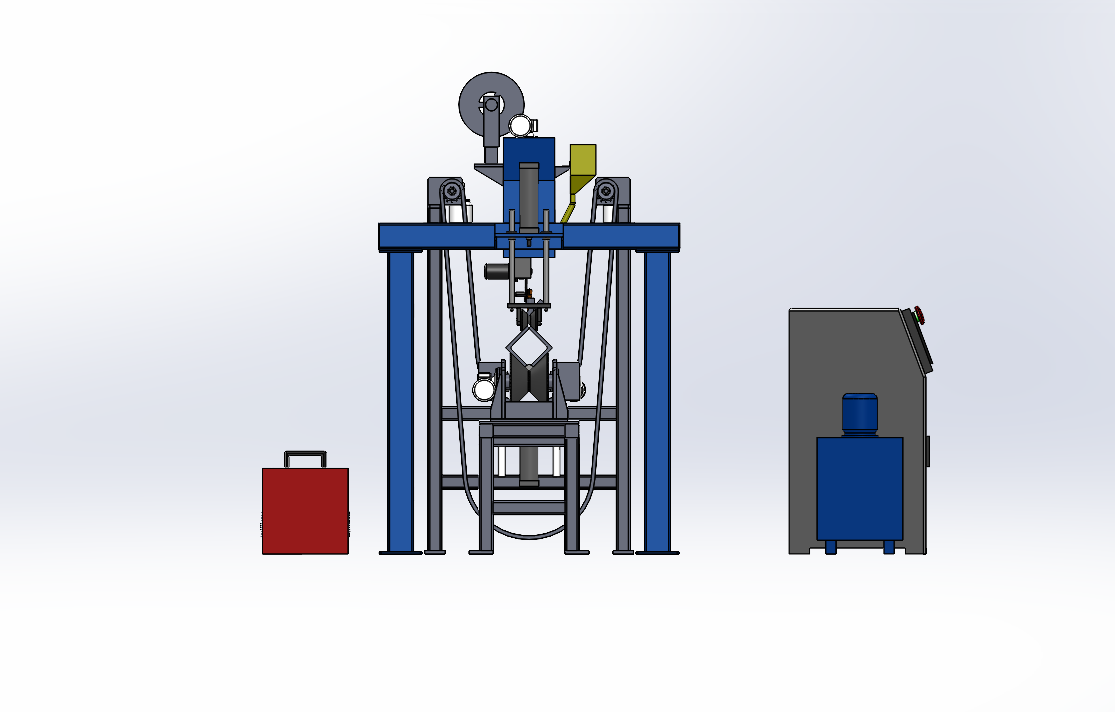

图纸预览图

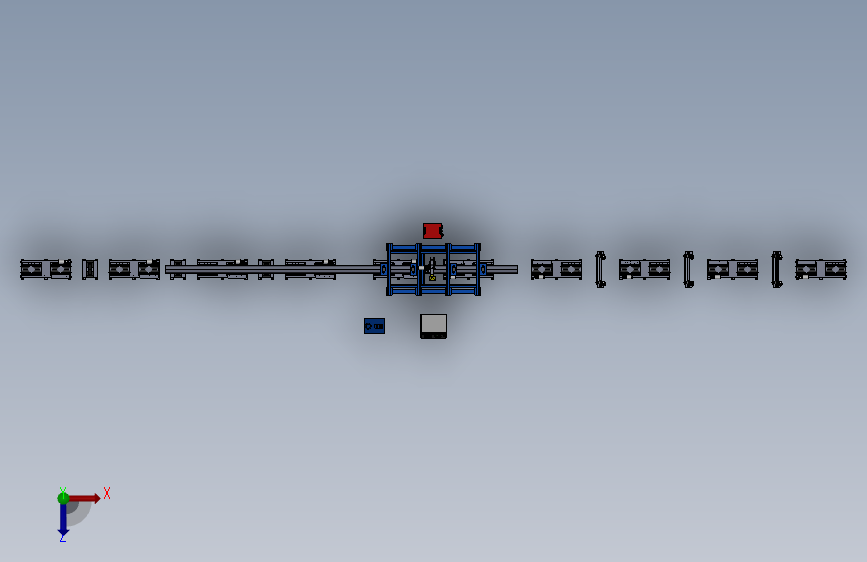

图纸预览图

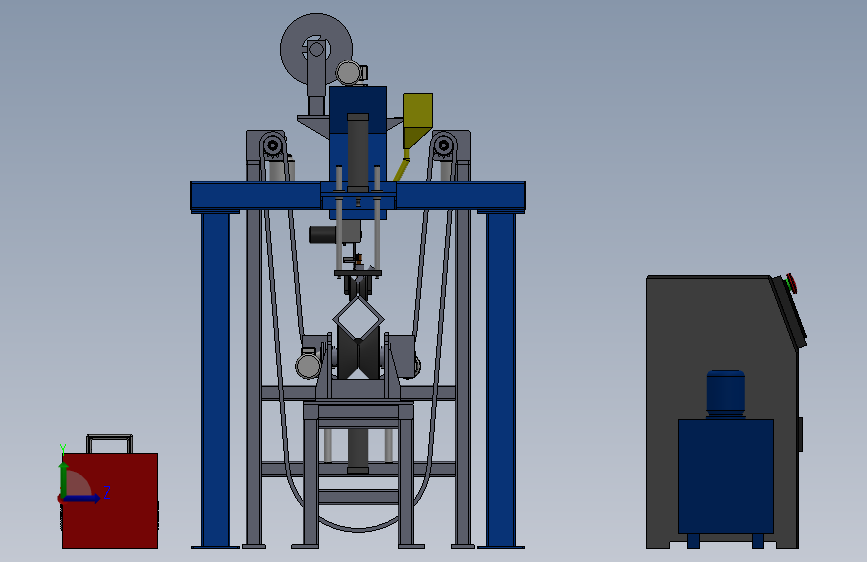

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
该设备为角钢扣件焊接专机，主要有托辊输送设备、变为设备、定位设备、焊接设备等几部分组成；该设备主要用于角钢扣件的自动化焊接，整体可实现自动翻转、定位、夹紧、焊接 的一体化式生产模式，方便快捷，节省人工。通过设备定位的一些调整也可实现其他型材线的生产。
下载需要180金币
立即下载 收藏
图纸信息
图纸ID ：526403
文件大小：22.89M
所需金币：180
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm
软件版本：SOLIDWORKS 2020
作者
常疟
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 100减速机.SLDPRT186.93K
2软件图标3 16B滚子链.SLDPRT81.69K
3软件图标3 16B链轮-15齿.SLDPRT459.54K
4软件图标3 180角钢.SLDPRT58.74K
5软件图标3 2020.SLDPRT32.42K
6软件图标3 2530.SLDPRT32.37K
7软件图标3 25光杠.SLDPRT37.32K
8软件图标3 25导轨.SLDPRT38.24K
9软件图标3 25滑座.SLDPRT74.22K
10软件图标3 40减速机连接法兰.SLDPRT80.43K
11软件图标3 80手轮.SLDPRT43.41K
12软件图标3 丝杠.SLDPRT42.20K
13软件图标3 丝母.SLDPRT249.30K
14软件图标3 减速机座.SLDPRT84.74K
15软件图标3 升降安装板.SLDPRT42.16K
16软件图标4 升降机构.SLDASM194.58K
17软件图标3 升降板.SLDPRT37.54K
18软件图标3 台板1.SLDPRT52.33K
19软件图标3 台板2.SLDPRT33.73K
20软件图标3 圆柱齿轮1-100×2.SLDPRT805.87K
21软件图标3 圆柱齿轮2-100×2.SLDPRT761.88K
22软件图标3 圆螺母M22×1．5.SLDPRT119.63K
23软件图标3 圆螺母M27×1．5.SLDPRT121.25K
24软件图标3 圆螺母M39×1．5.SLDPRT80.09K
25软件图标3 圆螺母M45×1．5.SLDPRT80.82K
26软件图标3 导向套.SLDPRT52.10K
27软件图标3 导向杆1.SLDPRT50.38K
28软件图标3 导轨垫板.SLDPRT34.26K
29软件图标4 总装图.SLDASM3.70M
30软件图标4 手动调整.SLDASM262.41K
31软件图标3 拖轮导向套.SLDPRT56.63K
32软件图标3 拖轮导向轴.SLDPRT51.38K
33软件图标3 拖轮底座.SLDPRT87.09K
34软件图标3 拖轮盒.SLDPRT75.41K
35软件图标3 板.SLDPRT36.98K
36软件图标3 架体1.SLDPRT426.93K
37软件图标3 架体2.SLDPRT524.54K
38软件图标4 架体组装2.SLDASM1.87M
39软件图标3 校正压轮.SLDPRT92.30K
40软件图标3 横向调整架座.SLDPRT67.83K
41软件图标4 横梁减速机组合.SLDASM69.51K
42软件图标3 油缸-100-300.SLDPRT77.29K
43软件图标3 油缸前法兰.SLDPRT62.70K
44软件图标3 油缸连接块.SLDPRT81.80K
45软件图标3 液压站.SLDPRT117.66K
46软件图标3 深沟球轴承6006.SLDPRT573.46K
47软件图标3 深沟球轴承6210-2Z.SLDPRT600.04K
48软件图标3 滑动块.SLDPRT99.90K
49软件图标3 滚珠丝杠丝母.SLDPRT48.64K
50软件图标3 滚轮2.SLDPRT66.22K
51软件图标4 滚轮2组装.SLDASM472.74K
52软件图标3 滚轮3.SLDPRT69.60K
53软件图标4 滚轮3组装.SLDASM1.68M
54软件图标3 滚轮3轴1.SLDPRT105.47K
55软件图标3 滚轮3轴2.SLDPRT92.45K
56软件图标3 滚轮轴2.SLDPRT95.39K
57软件图标3 漏斗.SLDPRT89.92K
58软件图标3 漏斗板.SLDPRT36.07K
59软件图标3 焊丝及架体.SLDPRT111.57K
60软件图标3 焊丝支架.SLDPRT73.50K
61软件图标3 焊机.SLDPRT624.95K
62软件图标4 焊机组装.SLDASM921.75K
63软件图标3 焊枪.SLDPRT42.51K
64软件图标4 焊枪组装.SLDASM423.32K
65软件图标3 翻转支架.SLDPRT198.16K
66软件图标4 翻转机构.SLDASM674.32K
67软件图标3 落料斗.SLDPRT159.39K
68软件图标3 角接触球轴承7210AC.SLDPRT241.02K
69软件图标3 调整丝杠.SLDPRT112.29K
70软件图标3 轮座2.SLDPRT199.41K
71软件图标3 轮座3.SLDPRT168.13K
72软件图标3 轮轴2定位套1.SLDPRT132.00K
73软件图标3 轮轴3定位套1.SLDPRT97.62K
74软件图标3 轴3端盖1.SLDPRT78.80K
75软件图标3 轴3端盖2.SLDPRT160.94K
76软件图标3 轴3端盖3.SLDPRT115.46K
77软件图标3 轴承室1.SLDPRT85.38K
78软件图标3 轴承室2.SLDPRT85.18K
79软件图标3 轴承防尘套2.SLDPRT51.32K
80软件图标3 轴承防尘套4.SLDPRT50.55K
81软件图标3 轴承隔套2.SLDPRT89.38K
82软件图标3 轴承隔套3.SLDPRT61.21K
83软件图标4 辅助上料机构.SLDASM177.10K
84软件图标3 送丝机.SLDPRT194.06K
85软件图标3 配电柜.SLDPRT139.80K
86软件图标3 链轮轴1.SLDPRT135.50K
87软件图标3 链轮轴1端盖1.SLDPRT120.68K
88软件图标3 链轮轴承室1.SLDPRT65.90K
89软件图标3 链轮轴承防尘套1.SLDPRT51.43K
90软件图标3 链轮轴承隔套1.SLDPRT92.10K
91软件图标3 齿轮罩.SLDPRT48.59K
92软件图标3 齿轮轴3.SLDPRT113.67K
93软件图标3 龙门架1.SLDPRT401.70K
94软件图标3 龙门架2.SLDPRT415.38K
95软件图标3 龙门架3.SLDPRT477.65K

机械资料库

工程师必备！

机械面试题库—工程师月薪过万的秘籍

更多▸

机械图纸下载—海量图纸助力设计创新

更多▸

设计资料库—海量资料简化设计

更多▸
