铣床用8工位机加夹具
图纸描述

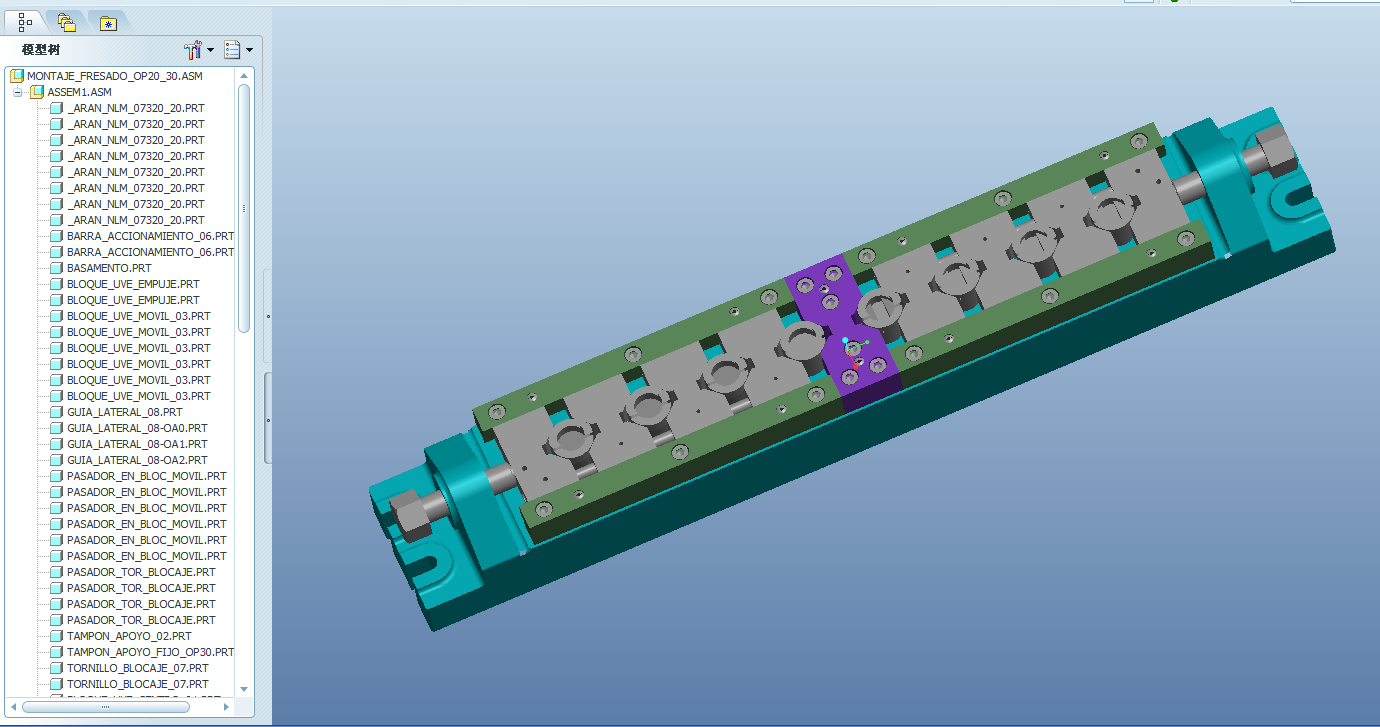

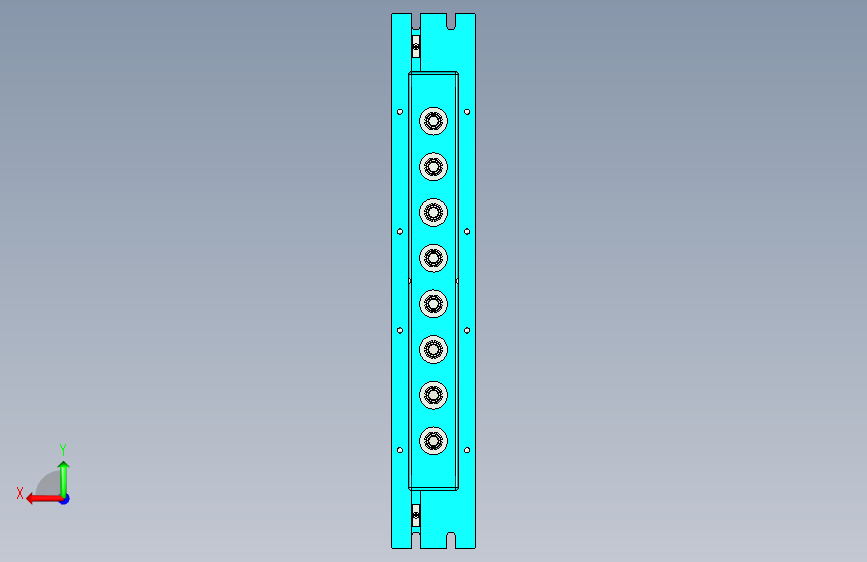

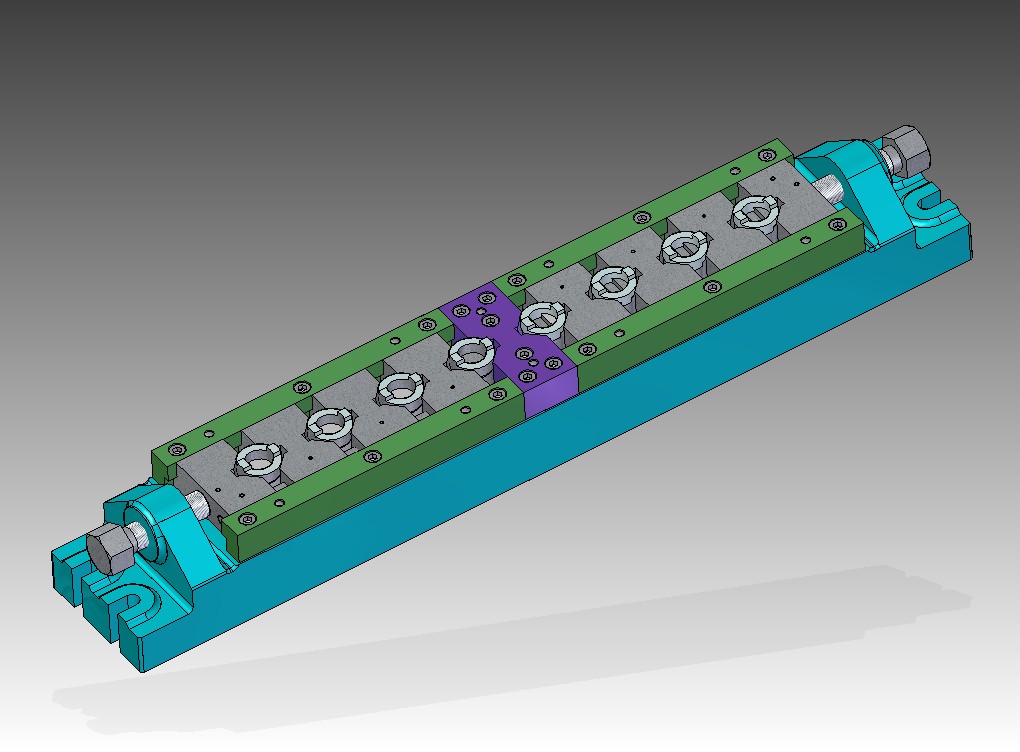

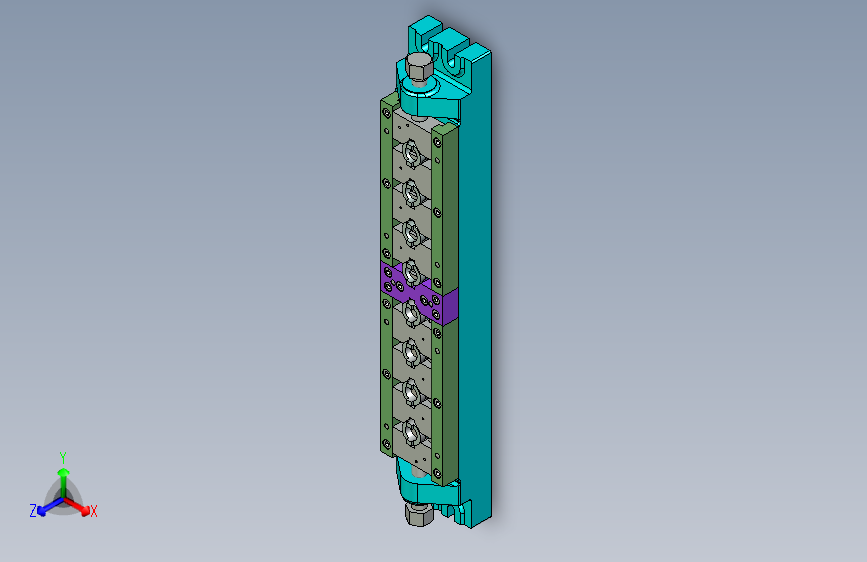

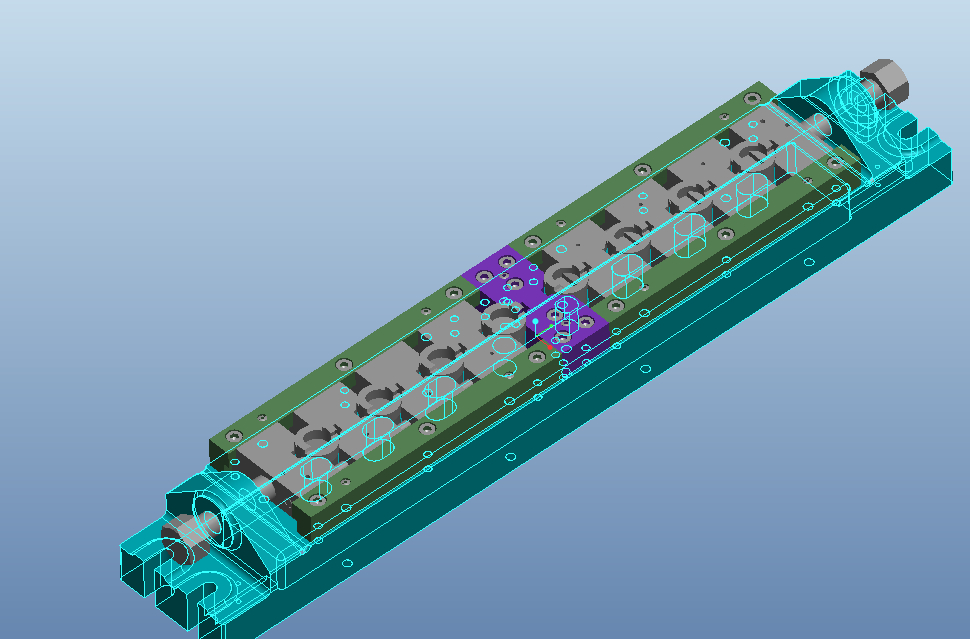

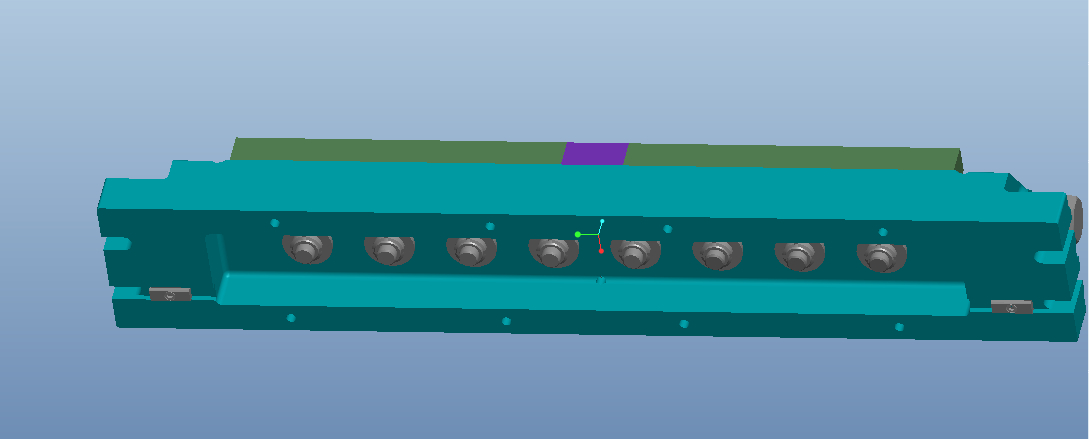

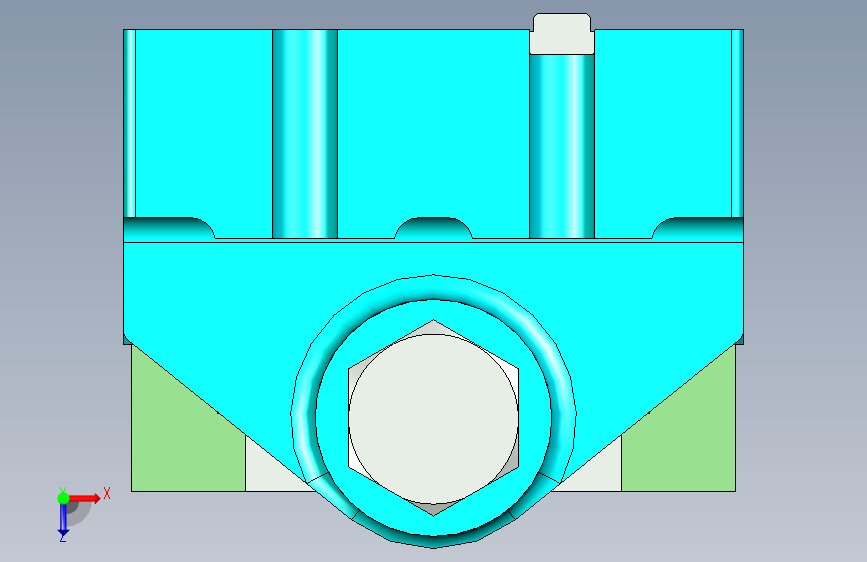

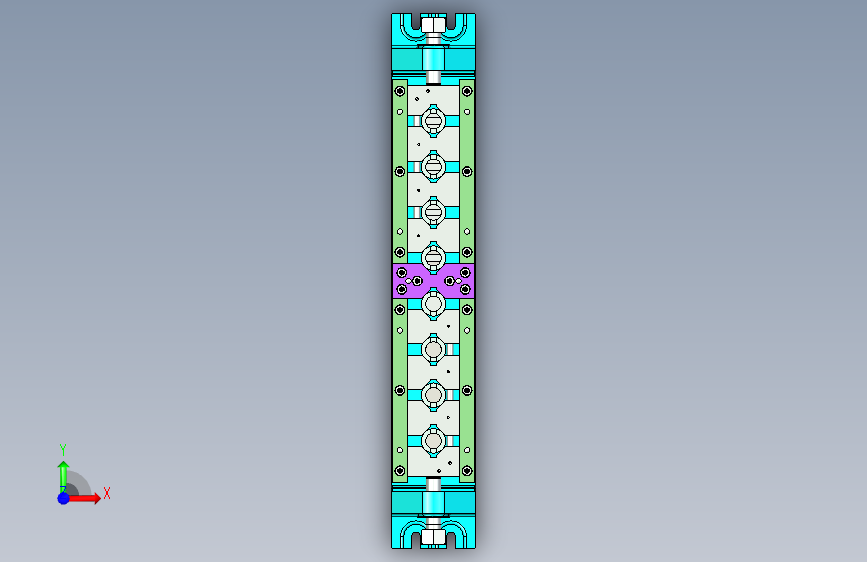

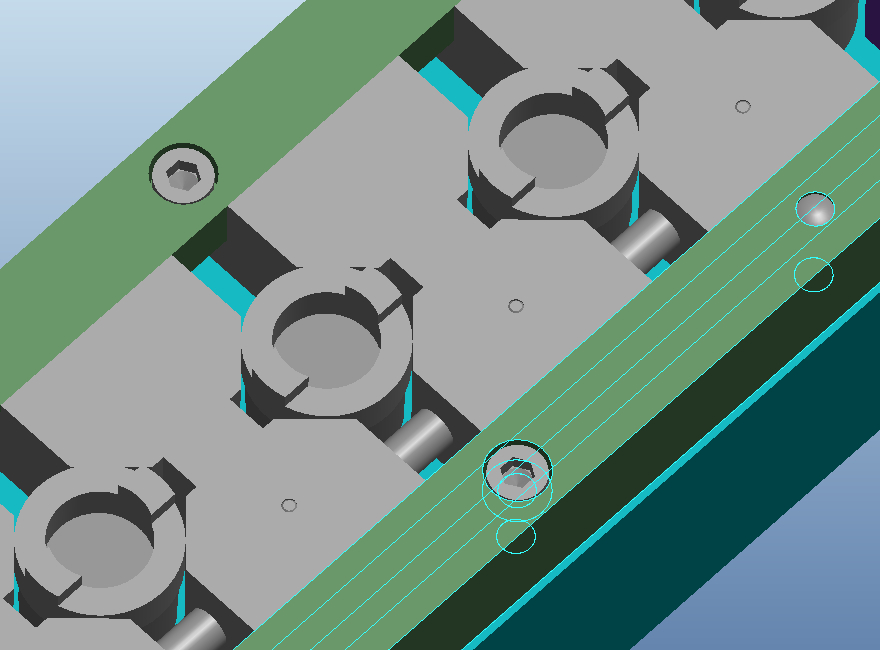

这是一款铣床用夹具，一次可以装夹8个一定直径的环形或者圆柱形零件，用来铣零件的端面或者部分端面。该夹具是铣床上小零件铣平面常用的夹具，大幅度提高生产效率，一次走刀能加工8个工件。内部文件为stp格式，proe5.0能打开，还有一些pdf版本的图纸资料。可以作为夹具设计参考用。
下载需要68金币
立即下载 收藏
图纸信息
作者
WX_203047
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  铣床用8工位机加夹具.stp | 1.45M |
| 2 |  铣床用8工位机加夹具.pdf | 55.64K |
| 3 | 铣床用8工位机加夹具1.pdf | 140.91K |
| 4 | 铣床用8工位机加夹具2.pdf | 50.92K |
