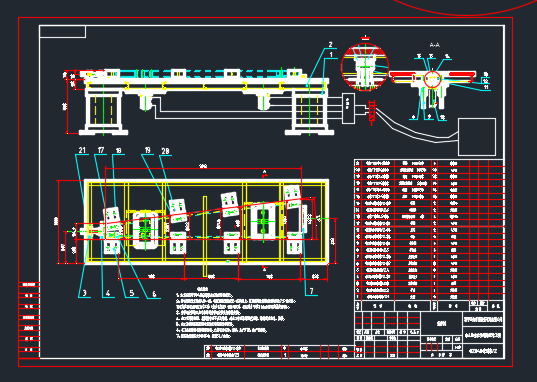

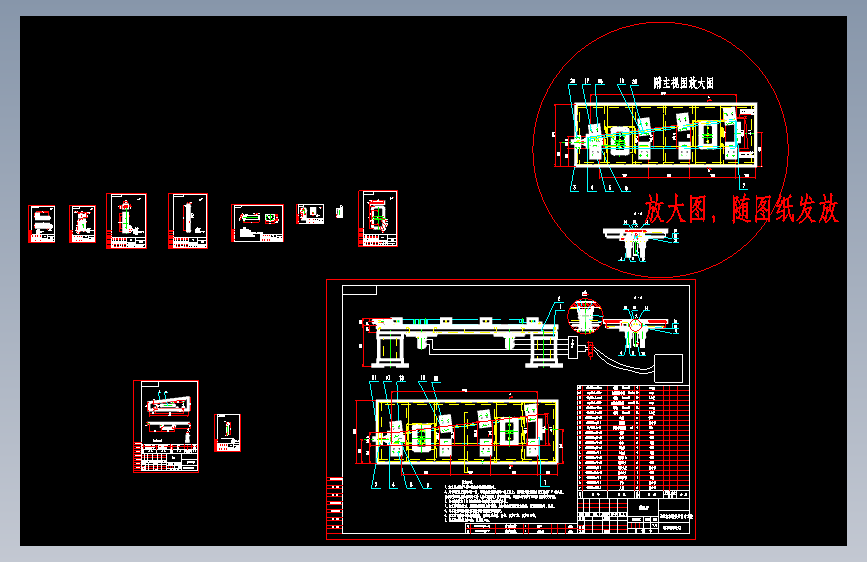

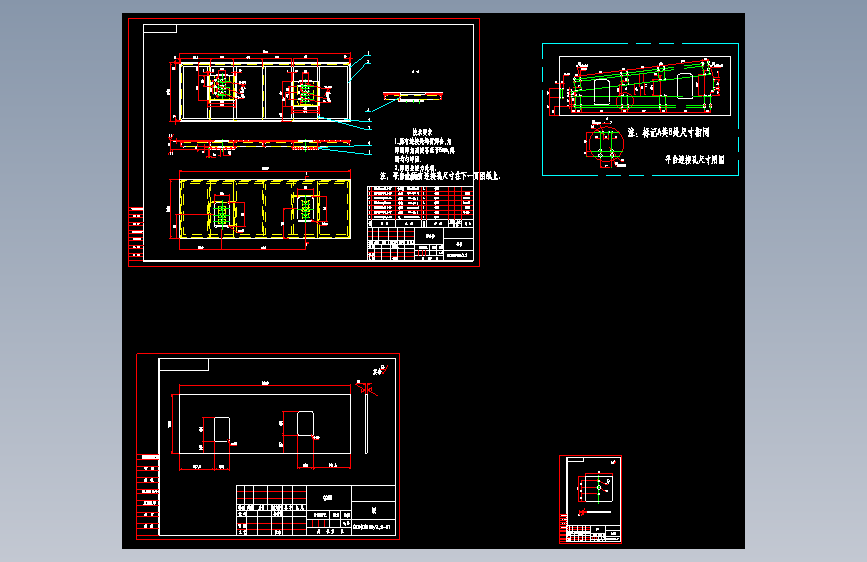

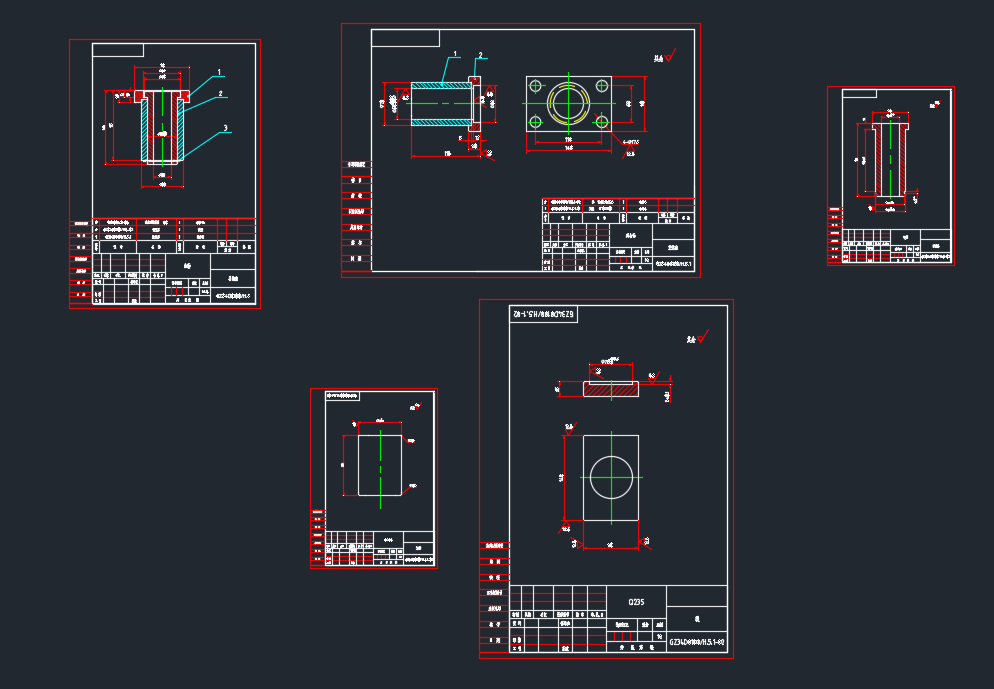

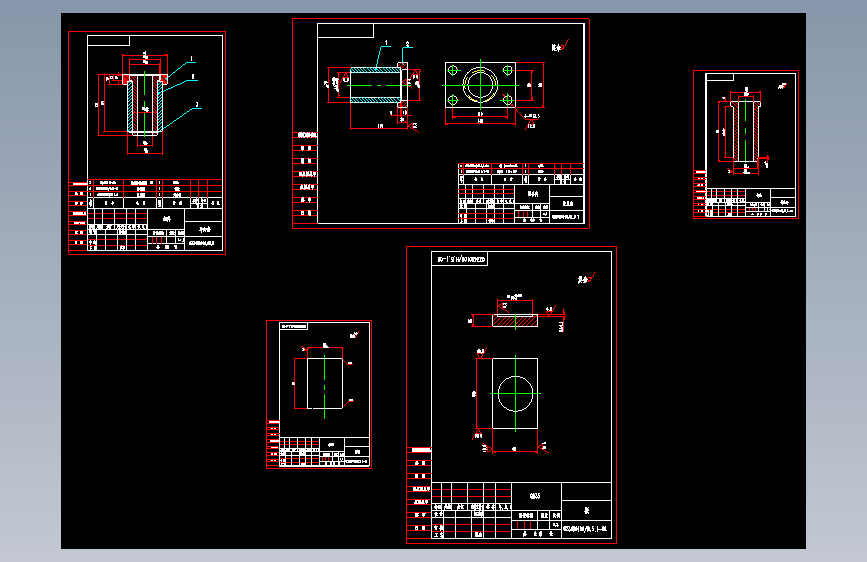

左右机架梁组对工装

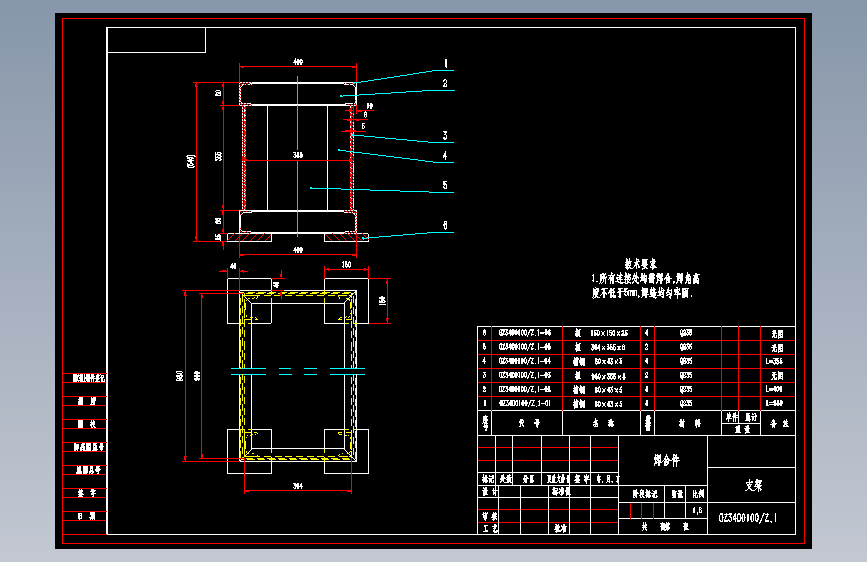

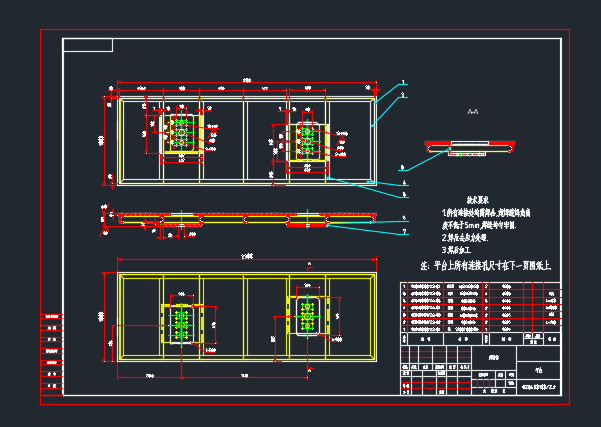

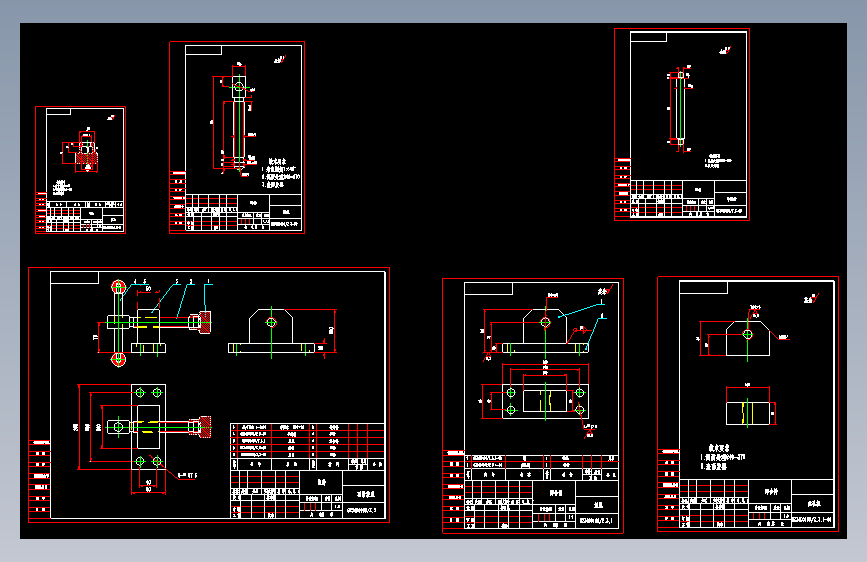

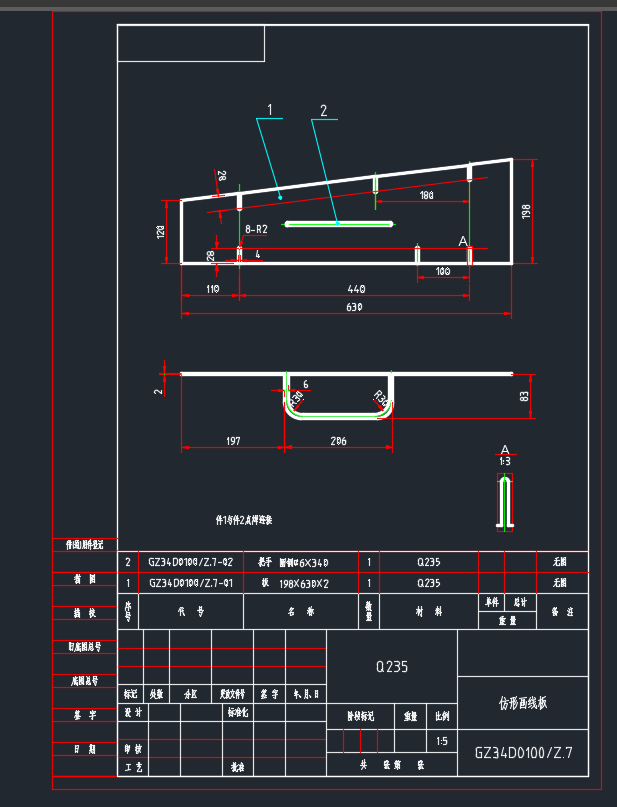

该设备采用液压顶出机构。 设备构成主要有底座、平台、定位支架、定位块、顶紧装置、工艺支撑、油缸、液压站、托架等。 定位支架采用同一结构形式，以机架梁的上板为定位基准，保证了上板与左右板的形状尺寸；定位块限制上板右端面位置，工艺支撑保证机架梁左右板内部尺寸形状，便于组对施焊。定位块、定位支架、工艺支撑与顶紧螺栓在组对中起到定位夹紧作用。 仿形样板以上板为基准，定位各螺纹座，可不需划线。 组对完成后，采用液压顶出，灵活方便。
