制氧机 -分体式 1950x700X700
图纸描述

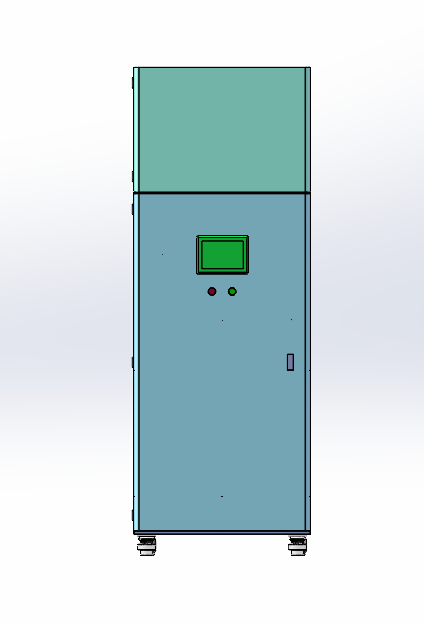

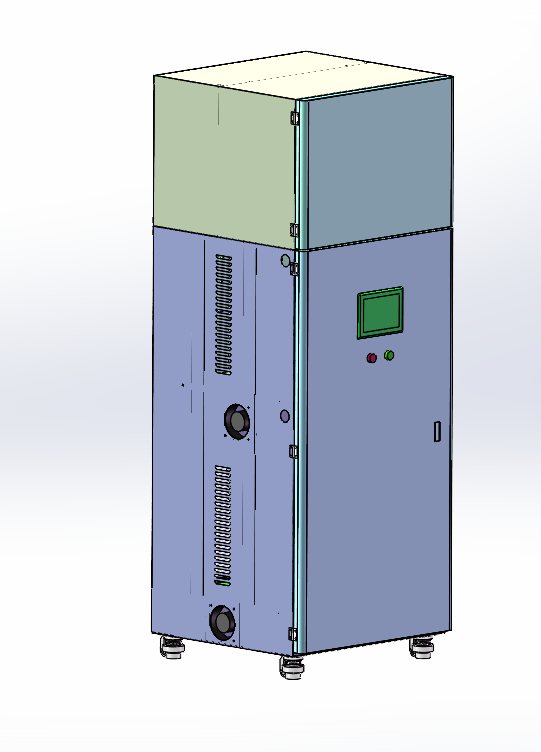

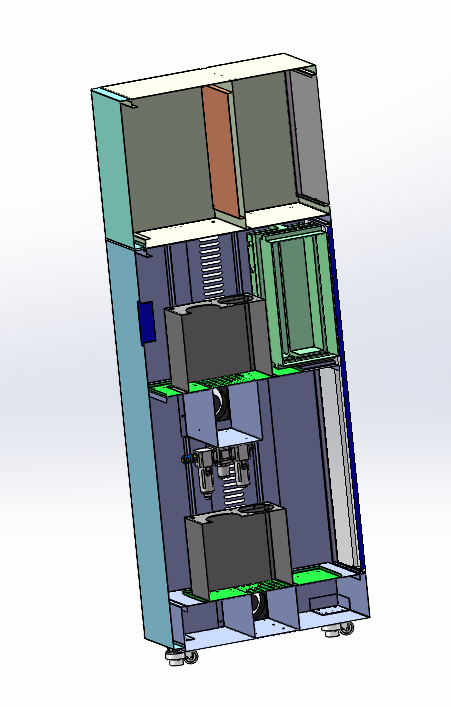

该图为分体式制氧机，共上下两部分，采用左右侧散热方式，前后均可开门，方便安装制氧机配件与维修，背部带方形低压罐子，外观精美，底部带4个福马轮，方便移动，内部可安装4个制氧机模组。 -规格H1950xD700XW700mm,结构为改进型，外观方面有所优化，整体结构紧凑不占空间，造价低，外观美观可靠， 性价比较高。图纸和编辑可直接用于生产。
下载需要80金币
立即下载 收藏
图纸信息
作者
WX_203068
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  12038风扇.SLDPRT | 103.34K |
| 2 | 25X25合页.SLDPRT | 83.23K |
| 3 | 2寸福马轮.SLDPRT | 278.50K |
| 4 | 7寸触屏PLC-11.SLDPRT | 88.26K |
| 5 | a上风道分流槽.SLDPRT | 1.27M |
| 6 | a下风道分流槽.SLDPRT | 1.12M |
| 7 | a加强筋-.SLDPRT | 159.04K |
| 8 | a加强筋-3.SLDPRT | 196.63K |
| 9 | a加强筋.SLDPRT | 198.66K |
| 10 |  a后上盖.SLDASM | 79.41K |
| 11 | A隔板孔加高筋.SLDPRT | 196.05K |
| 12 | F上箱体焊接.SLDASM | 177.20K |
| 13 | f侧板R.SLDPRT | 245.47K |
| 14 | f左侧板.SLDPRT | 277.48K |
| 15 | F顶板-A.SLDPRT | 296.31K |
| 16 | F顶板-B.SLDPRT | 322.75K |
| 17 | HSV08-1.SLDASM | 36.08K |
| 18 | szqm.SLDASM | 401.36K |
| 19 | SZQZPC8021028-1.SLDPRT | 47.10K |
| 20 | SZQZ_GC300-08-BRACKET1028-1.SLDPRT | 35.79K |
| 21 | SZQZ_GF300-08-BOWL1028-1.SLDPRT | 60.66K |
| 22 | SZQZ_GF300-08-J-BODY1028-1.SLDPRT | 39.80K |
| 23 | SZQZ_GFC300-08-COVER1028-1.SLDPRT | 22.52K |
| 24 | SZQZ_GFC300-08-SCREW1028-1.SLDPRT | 23.35K |
| 25 | SZQZ_GL300-08-BOWL1028-1.SLDPRT | 58.73K |
| 26 | SZQZ_GL300-08-J-BODY1028-1.SLDPRT | 49.44K |
| 27 | SZQZ_GR300-08_-J_-SEAT1028-1.SLDPRT | 44.61K |
| 28 | SZQZ_GR300-08_F_-BODY_USED_IN_G-1.SLDPRT | 52.06K |
| 29 | _HSV08-slide-1.SLDPRT | 28.26K |
| 30 | _HSV08Body-1.SLDPRT | 29.01K |
| 31 | 下底板.SLDPRT | 330.88K |
| 32 | 低压罐子.SLDPRT | 234.10K |
| 33 | 前上门.SLDASM | 82.80K |
| 34 | 前门上.SLDPRT | 341.76K |
| 35 | 前门下.SLDASM | 175.78K |
| 36 | 前门下.SLDPRT | 376.60K |
| 37 | 右侧板.SLDPRT | 2.68M |
| 38 | 后上门.SLDPRT | 165.41K |
| 39 | 后下门.SLDPRT | 328.45K |
| 40 | 安装板SGCC.SLDPRT | 237.41K |
| 41 | 左侧板、.SLDPRT | 564.20K |
| 42 | 开关按钮-gre.SLDPRT | 142.44K |
| 43 | 开关按钮.SLDPRT | 140.94K |
| 44 | 总装配.SLDASM | 1.67M |
| 45 | 托盘.SLDPRT | 398.67K |
| 46 | 箱体焊接.SLDASM | 690.88K |
| 47 | 轮子焊接板.SLDPRT | 140.16K |
| 48 | 隔板A.SLDPRT | 276.07K |
| 49 | 顶板.SLDPRT | 306.01K |
| 50 | 马达盒子.SLDPRT | 325.68K |
| 51 | 马达盒子前盖.SLDPRT | 105.30K |
| 52 | 马达盒子后盖.SLDPRT | 109.40K |
| 53 | 马达盒子装配.SLDASM | 149.83K |
