高原车载制氧机

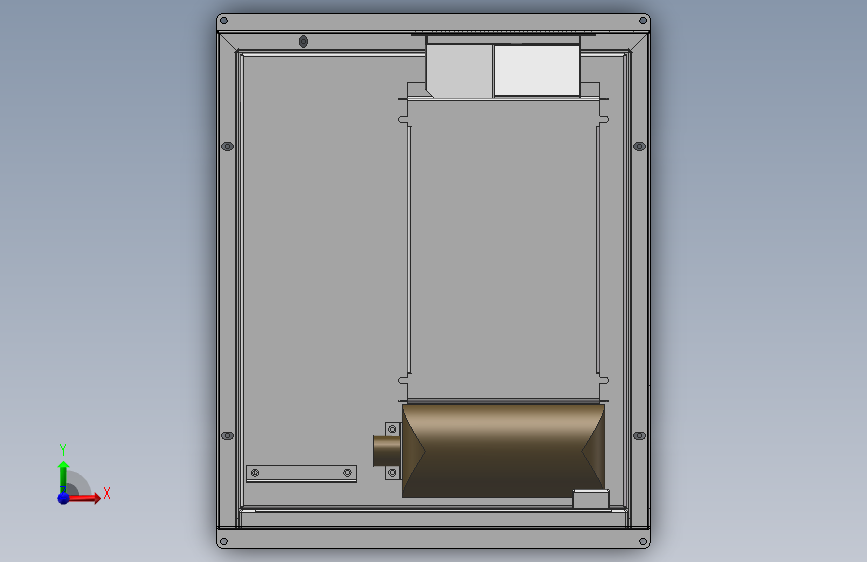

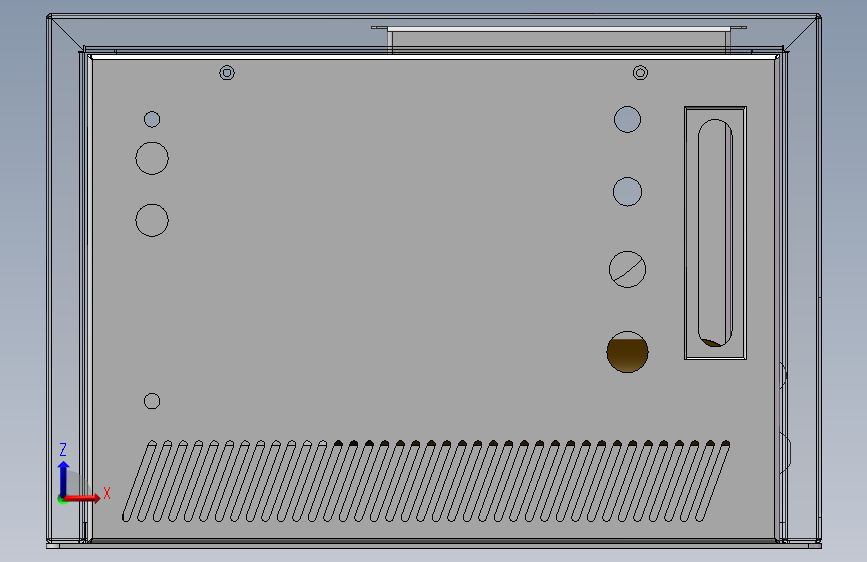

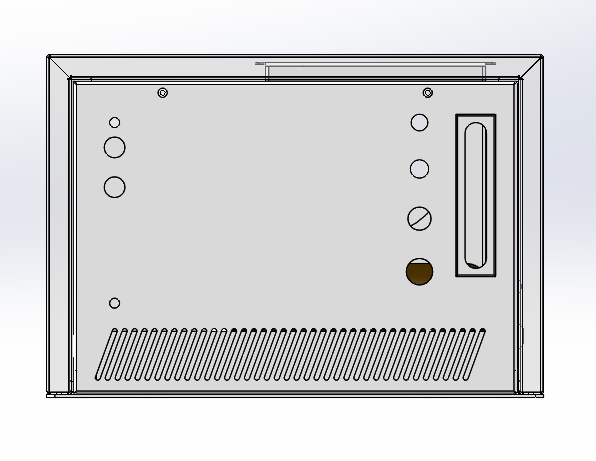

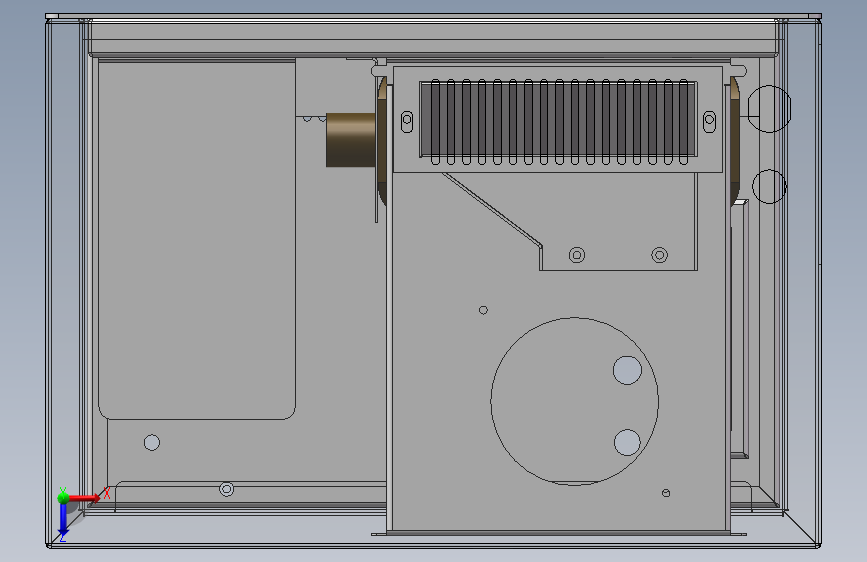

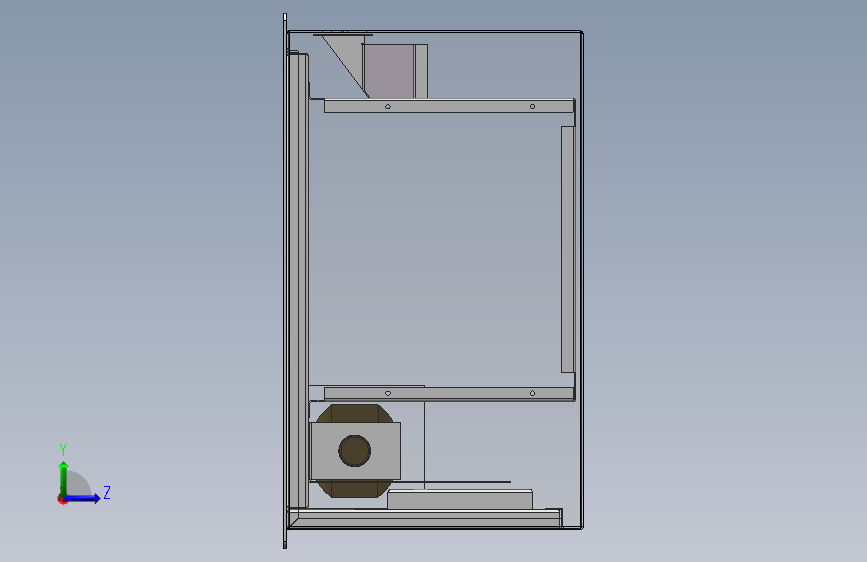

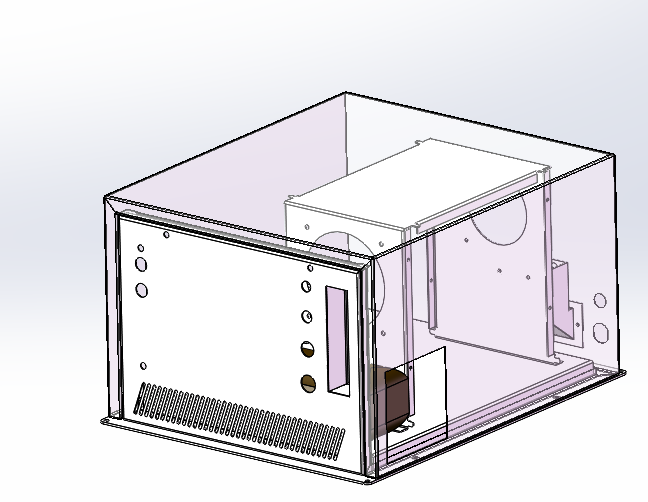

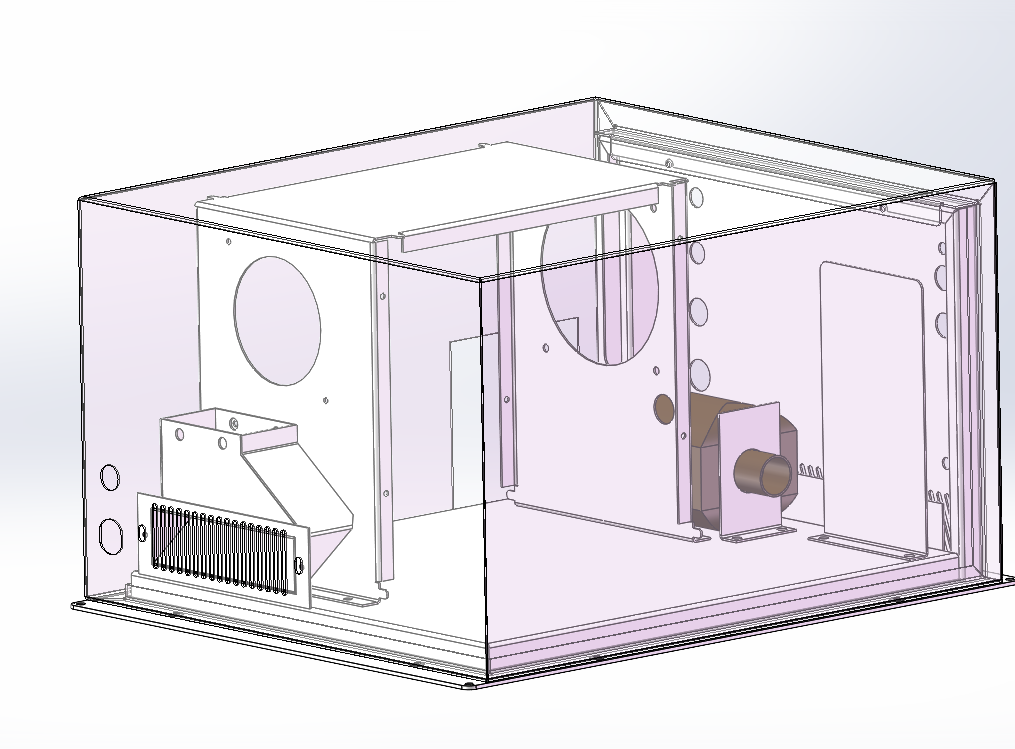

图纸描述
该图为高原车载制氧机，体积非常小，规格为300X207X350mm , 主要应用于车载系统， 该图为实际量产产品，成熟。 可以直接用于钣金加工生产，也可以自行修改调整外观和结构。
下载需要55金币
立即下载 收藏
图纸信息
作者
WX_202937
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  内胆座.SLDDRW | 221.53K |
| 2 |  内胆座.SLDPRT | 498.83K |
| 3 | 内胆盖A.SLDDRW | 89.92K |
| 4 | 内胆盖A.SLDPRT | 255.58K |
| 5 | 内胆盖B.SLDDRW | 89.05K |
| 6 | 内胆盖B.SLDPRT | 186.44K |
| 7 |  出风罩子焊接.SLDASM | 105.42K |
| 8 | 出风罩子焊接.SLDDRW | 116.00K |
| 9 | 分子塞固定板.SLDDRW | 90.03K |
| 10 | 分子塞固定板.SLDPRT | 131.87K |
| 11 | 前门.SLDDRW | 259.18K |
| 12 | 前门.SLDPRT | 580.94K |
| 13 | 前门散热孔挡板.SLDPRT | 55.53K |
| 14 | 前门焊接.SLDASM | 234.89K |
| 15 | 前门焊接.SLDDRW | 193.28K |
| 16 | 大底板.SLDDRW | 88.44K |
| 17 | 大底板.SLDPRT | 302.50K |
| 18 | 大底板焊接.SLDASM | 302.78K |
| 19 | 底板板安装板.SLDPRT | 273.23K |
| 20 | 总装配.SLDASM | 600.27K |
| 21 | 机外壳.SLDDRW | 344.60K |
| 22 | 机外壳.SLDPRT | 785.93K |
| 23 | 气压表盒子焊接.SLDDRW | 155.20K |
| 24 | 气压表盒子焊接.SLDPRT | 304.99K |
| 25 | 气阀盒子A.SLDDRW | 194.70K |
| 26 | 气阀盒子A.SLDPRT | 391.88K |
| 27 | 气阀盒子A焊接.SLDASM | 129.70K |
| 28 | 气阀盒子A焊接.SLDDRW | 144.03K |
| 29 | 气阀盒子B.SLDPRT | 387.87K |
| 30 | 气阀盒子b焊接.SLDASM | 127.17K |
| 31 | 气阀盒子b焊接.SLDDRW | 144.94K |
| 32 | 气阀隔片A.SLDDRW | 86.22K |
| 33 | 气阀隔片A.SLDPRT | 194.18K |
| 34 | 气阀隔片B.SLDPRT | 100.60K |
| 35 | 气阀隔片c.SLDDRW | 89.51K |
| 36 | 气阀隔片c.SLDPRT | 185.25K |
| 37 | 气阀隔片d.SLDDRW | 86.32K |
| 38 | 气阀隔片d.SLDPRT | 163.74K |
| 39 | 过滤盒子.SLDPRT | 127.75K |
| 40 | 过滤盒子固定板.SLDDRW | 97.84K |
| 41 | 过滤盒子固定板.SLDPRT | 143.92K |
| 42 | 风机罩子A.SLDDRW | 100.74K |
| 43 | 风机罩子A.SLDPRT | 192.75K |
| 44 | 风机罩子B.SLDDRW | 97.38K |
| 45 | 风机罩子B.SLDPRT | 161.25K |
| 46 | 风机罩子C.SLDDRW | 83.12K |
| 47 | 风机罩子C.SLDPRT | 110.23K |
| 48 | 风机罩子D.SLDDRW | 98.61K |
| 49 | 风机罩子D.SLDPRT | 198.62K |
| 50 | 风机罩子f.SLDDRW | 81.96K |
| 51 | 风机罩子f.SLDPRT | 127.60K |
