工装设计为平台式，平台上有孔定位装置、左右前侧板有定位顶紧装置、高度支撑。 工装主要定位是孔定位，一侧定位，一侧夹紧，采用机械夹紧。 点固完成后，松开各定位压紧装置，吊卸工件，如此循环。 设备平台为结构件焊接形式，焊后经去应力处理。保证结构强度、精度。压紧螺杆均为梯形螺纹，提高工作效率，压紧牢固。主要定位块定位销为45钢,加工后经调质、淬火处理，保证定位件强度、硬度、耐磨性。

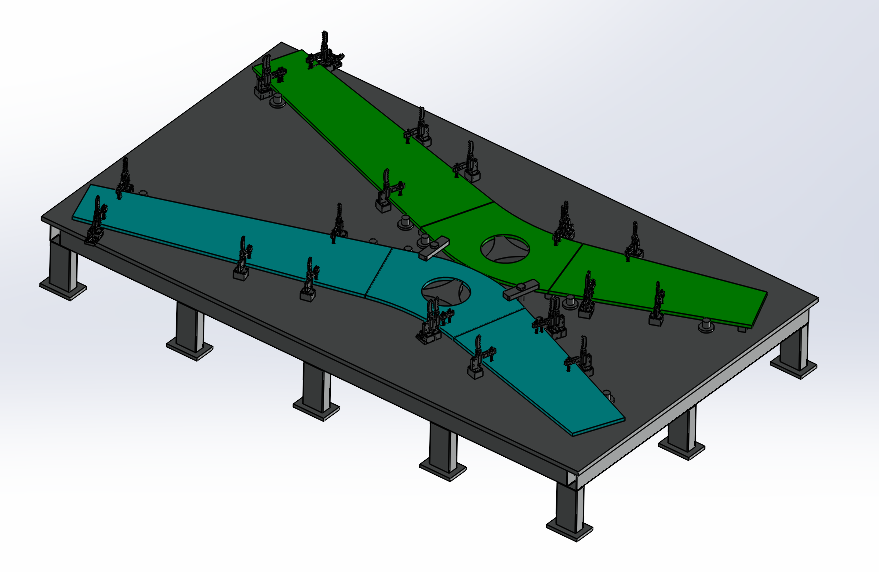

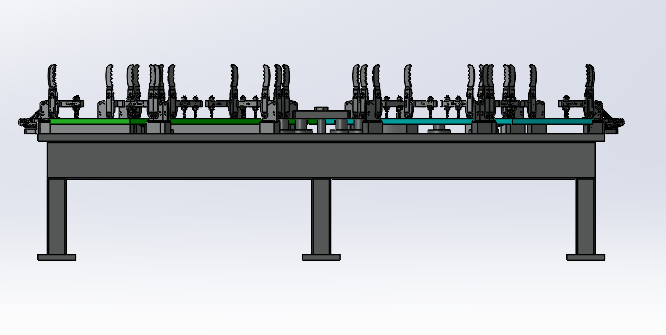

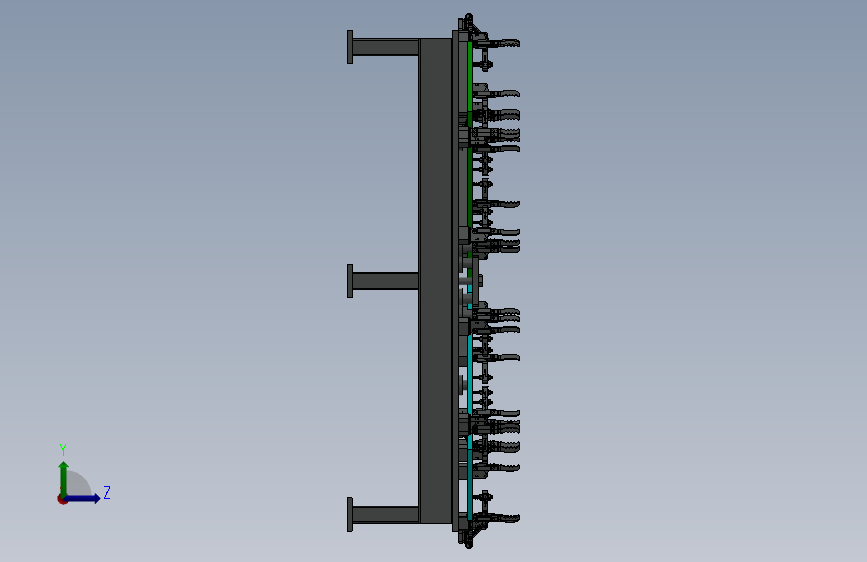

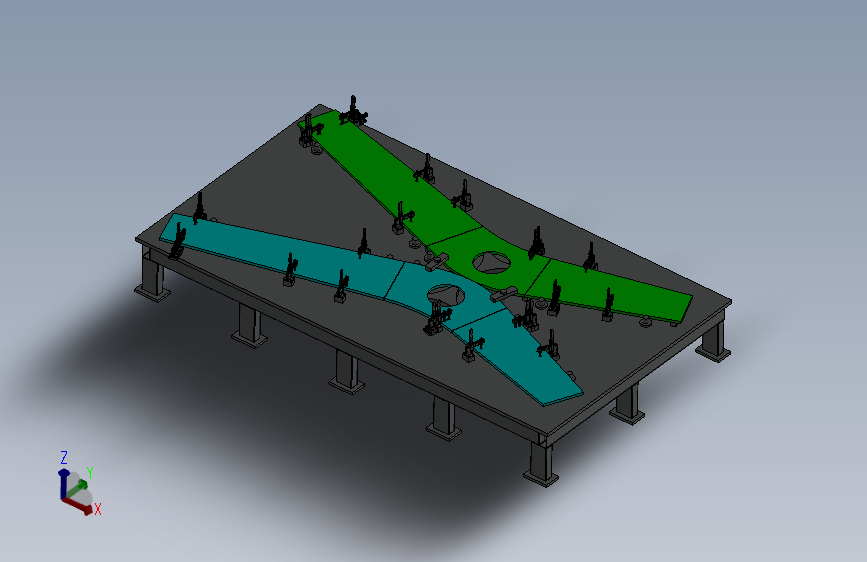

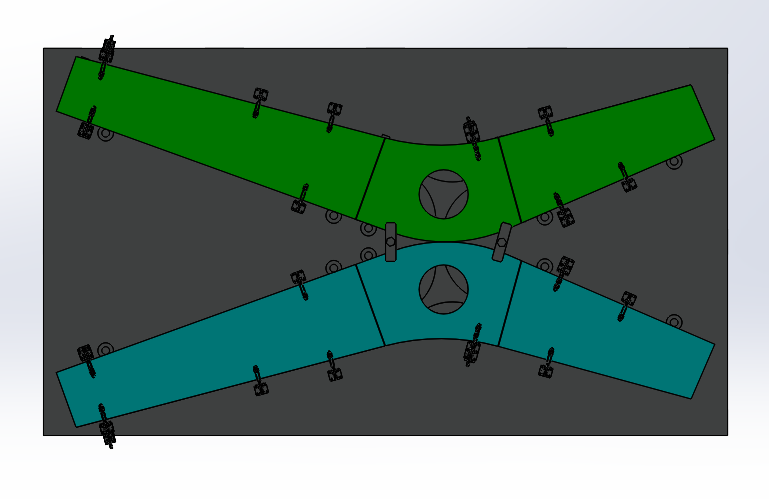

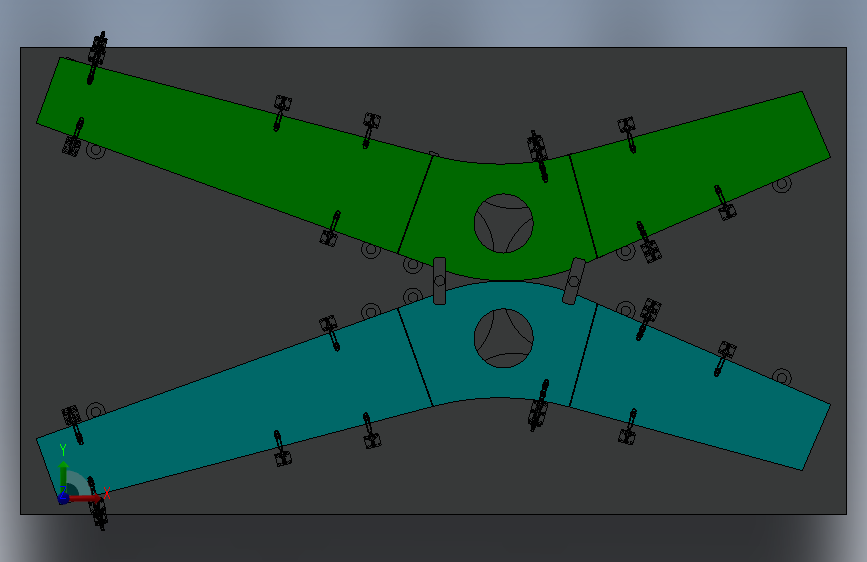

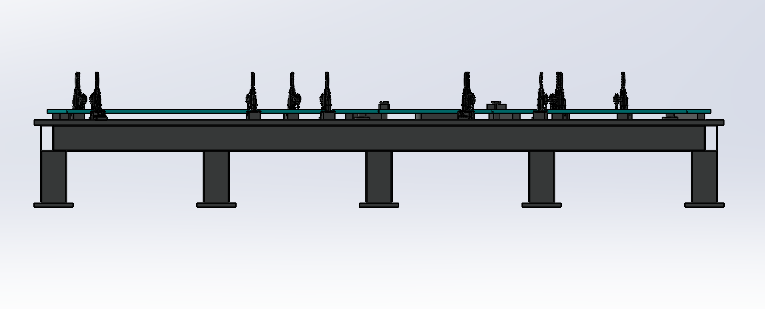

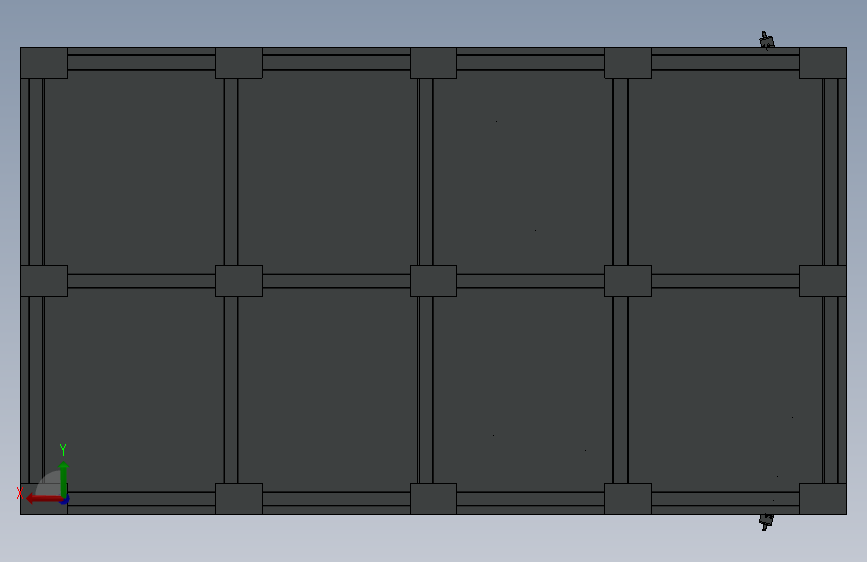

挖掘机动臂侧板组对工装
图纸描述
工装设计为平台式，平台上有孔定位装置、左右前侧板有定位顶紧装置、高度支撑。 工装主要定位是孔定位，一侧定位，一侧夹紧，采用机械夹紧。 点固完成后，松开各定位压紧装置，吊卸工件，如此循环。 设备平台为结构件焊接形式，焊后经去应力处理。保证结构强度、精度。压紧螺杆均为梯形螺纹，提高工作效率，压紧牢固。主要定位块定位销为45钢,加工后经调质、淬火处理，保证定位件强度、硬度、耐磨性。
下载需要40金币
立即下载 收藏
图纸信息
作者
储欠
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1GZ-Y37.4-6-1.SLDPRT | 36.52K |
| 2 | 3-8-16LOCKNUT.SLDPRT | 69.02K |
| 3 | 304-05.SLDPRT | 30.61K |
| 4 | 41GZ-Y37.5-1.SLDPRT | 33.21K |
| 5 | 5-16防松螺母.SLDPRT | 66.76K |
| 6 | CB-1.SLDPRT | 31.52K |
| 7 | CB-2.SLDPRT | 31.25K |
| 8 | CB-5.SLDPRT | 31.74K |
| 9 | CB-6.SLDPRT | 32.23K |
| 10 | CB-7.SLDPRT | 38.62K |
| 11 | CB.1-1.SLDPRT | 31.07K |
| 12 | CB.1-2.SLDPRT | 31.66K |
| 13 |  CB.1.SLDASM | 34.61K |
| 14 | CH-101-J-01FLANGEDBASE.SLDPRT | 49.38K |
| 15 | CH-101-J-02U-BAR.SLDPRT | 331.92K |
| 16 | CH-101-J-03HANDLE.SLDPRT | 160.76K |
| 17 | CH-101-J-04CONNECTING-PLATE.SLDPRT | 44.84K |
| 18 | CH-101-J-05.SLDPRT | 34.75K |
| 19 | CH-101-J-06.SLDPRT | 31.93K |
| 20 | CH-101-J-07.SLDPRT | 32.53K |
| 21 | CH-101-J.SLDASM | 37.15K |
| 22 | CH-10247-05.SLDPRT | 32.46K |
| 23 | CH-10247-08.SLDPRT | 68.77K |
| 24 | CH-10247-09.SLDPRT | 32.63K |
| 25 | CH-10247-11.SLDPRT | 31.18K |
| 26 | CH-304-HM-01BASE.SLDPRT | 201.73K |
| 27 | CH-304-HM-02CRESTSTALK.SLDPRT | 203.53K |
| 28 | CH-304-HM-03HANDLE.SLDPRT | 325.49K |
| 29 | CH-304-HM-04CONNECTING-PLATE.SLDPRT | 38.91K |
| 30 | CH-304-HM-06.SLDPRT | 164.66K |
| 31 | CH-304-HM-07.SLDPRT | 182.79K |
| 32 | CH-304-HM-08.SLDPRT | 153.85K |
| 33 | CH-304-HM.SLDASM | 33.34K |
| 34 | CH-FW-580.SLDPRT | 37.93K |
| 35 | CH-SA-125017SPINDLESUPPLIED.SLDPRT | 173.06K |
| 36 | CH-SA-58500NUT.SLDPRT | 65.88K |
| 37 | CH-SA-58500SPINDLESUPPLIED.SLDPRT | 379.41K |
| 38 | M12Nut.SLDPRT | 65.47K |
| 39 | 件1.SLDPRT | 40.73K |
| 40 | 冷弯矩形空心型钢200×100×6×1300[GB6728-86].SLDPRT | 36.11K |
| 41 | 冷弯矩形空心型钢200×100×6×2700[GB6728-86].SLDPRT | 37.72K |
| 42 | 冷弯矩形空心型钢200×100×6×400[GB6728-86].SLDPRT | 36.18K |
| 43 | 冷弯矩形空心型钢200×100×8×5200[GB6728-86].SLDPRT | 37.11K |
| 44 | 动臂侧板组对工装.SLDASM | 4.01M |
