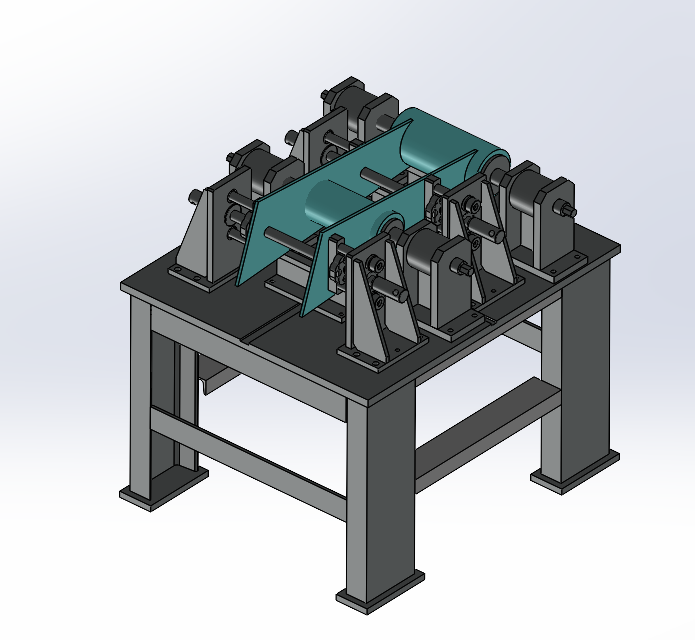

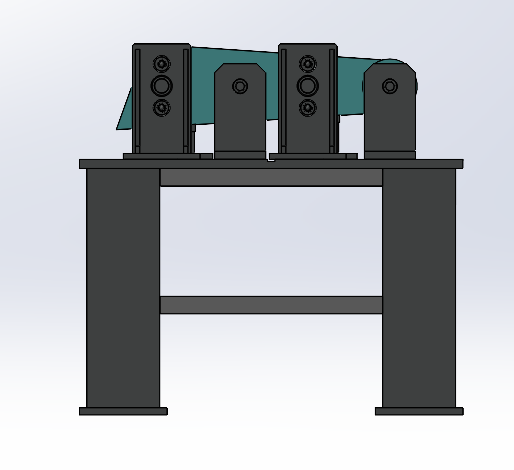

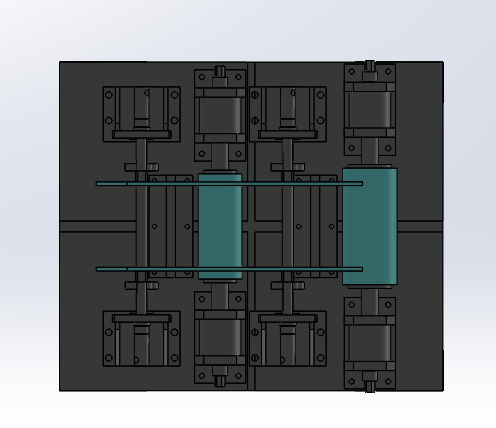

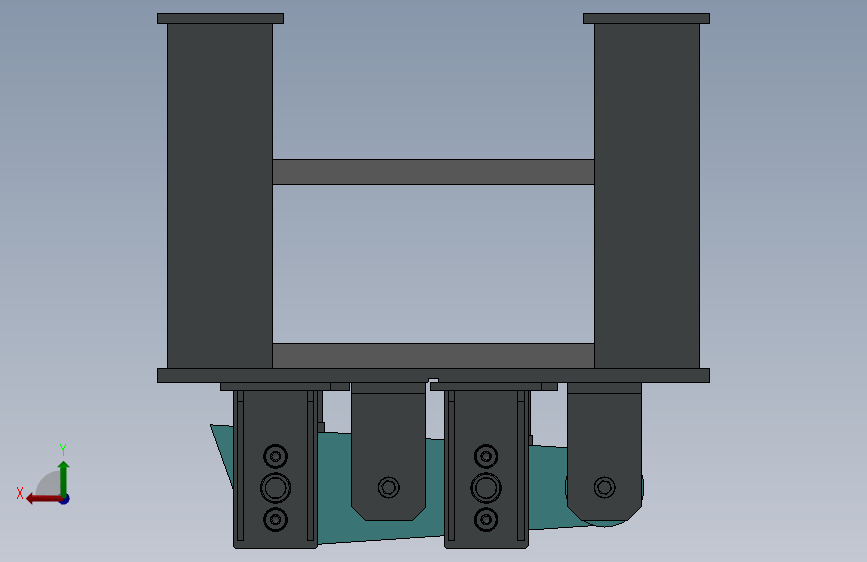

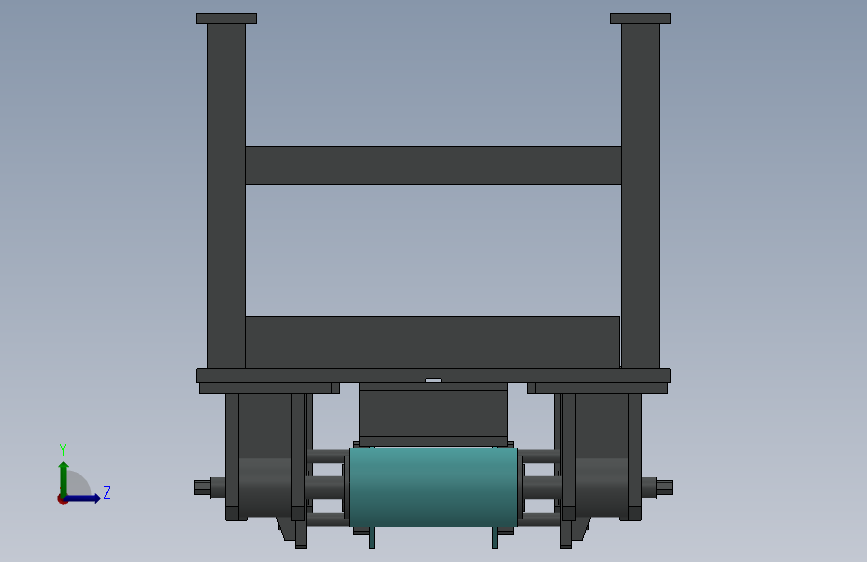

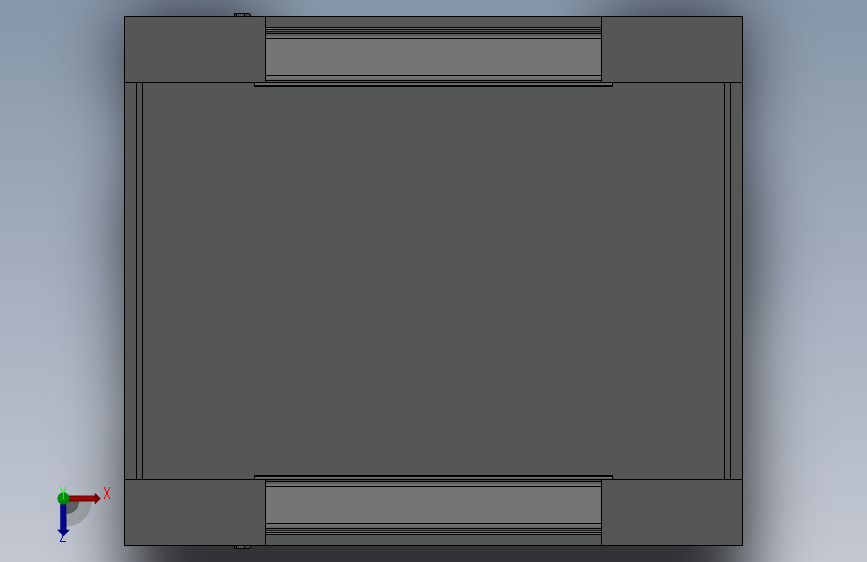

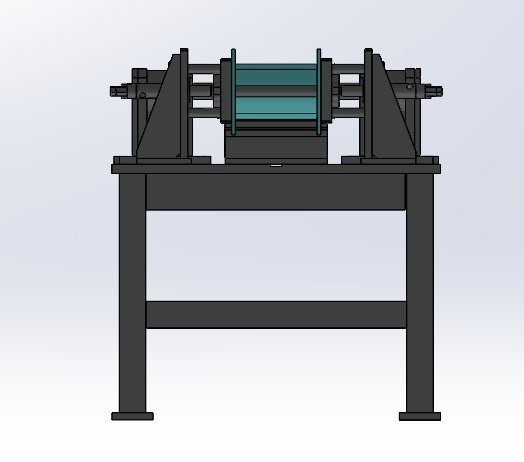

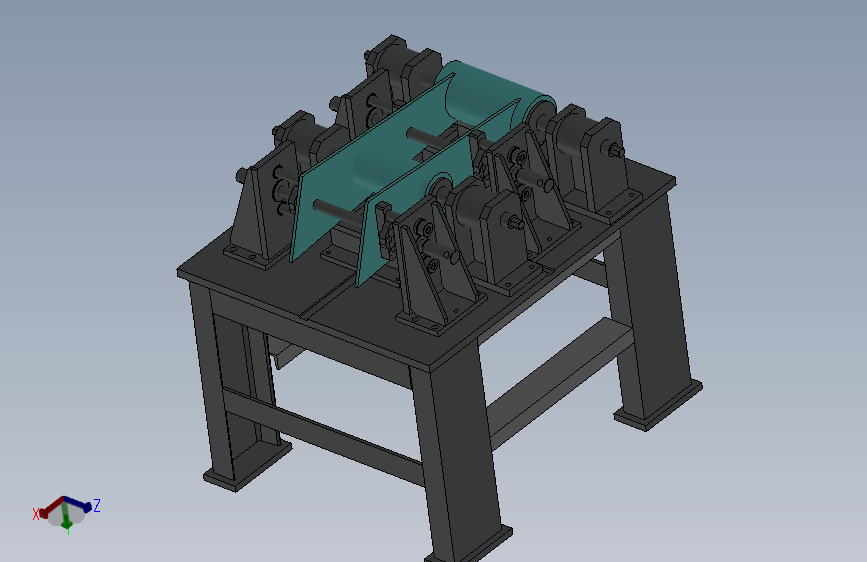

1、设备基本结构形成 工装设计为平台式，平台上有孔定位装置、左右前侧板定位顶紧装置、高度支撑及前轴座高度辅助定位装置。 2、 主要定位是孔定位，一侧定位，一侧夹紧，采用机械夹紧。 点固完成后，松开各定位压紧装置，吊卸工件，如此循环。 该工装整体为机械式定位压紧。（为了使标准斗杆和短斗杆通用，把前轴座及中轴座孔的定位盘的链接处做成偏心的，通过更换定位盘来实现通用） 3、其他 平台为结构件焊接形式，焊后经去应力处理。保证结构强度、精度。压紧螺杆均为梯形螺纹，提高工作效率，压紧牢固。主要定位块定位销为45钢,加工后经调质、淬火处理，保证定位件强度、硬度、耐磨性。

斗杆前端轴座组对工装
首页>图纸库>机械设备>非标设备2024-05-03报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
42
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

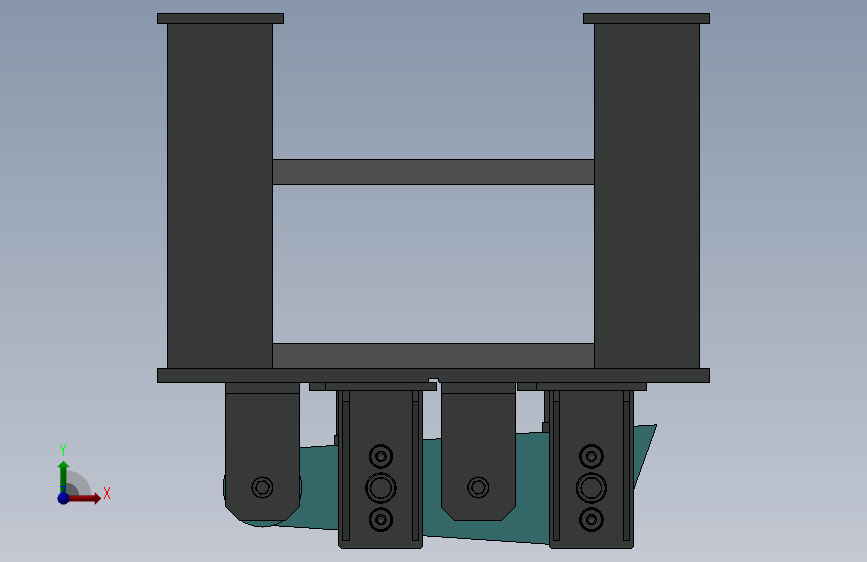

1、设备基本结构形成 工装设计为平台式，平台上有孔定位装置、左右前侧板定位顶紧装置、高度支撑及前轴座高度辅助定位装置。 2、 主要定位是孔定位，一侧定位，一侧夹紧，采用机械夹紧。 点固完成后，松开各定位压紧装置，吊卸工件，如此循环。 该工装整体为机械式定位压紧。（为了使标准斗杆和短斗杆通用，把前轴座及中轴座孔的定位盘的链接处做成偏心的，通过更换定位盘来实现通用） 3、其他 平台为结构件焊接形式，焊后经去应力处理。保证结构强度、精度。压紧螺杆均为梯形螺纹，提高工作效率，压紧牢固。主要定位块定位销为45钢,加工后经调质、淬火处理，保证定位件强度、硬度、耐磨性。
