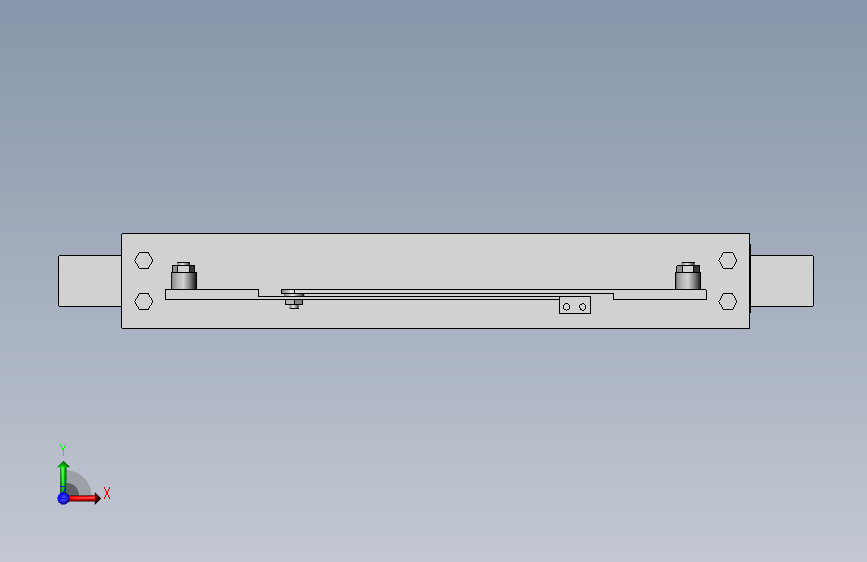

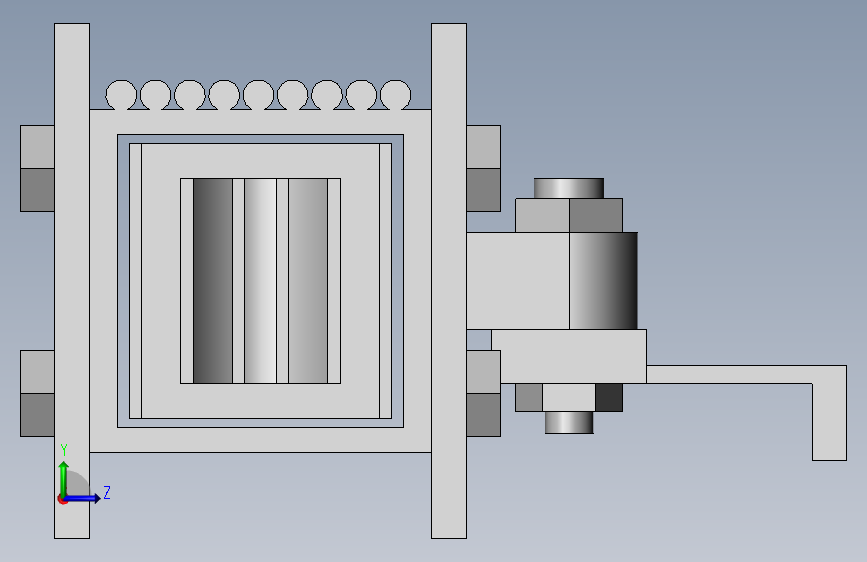

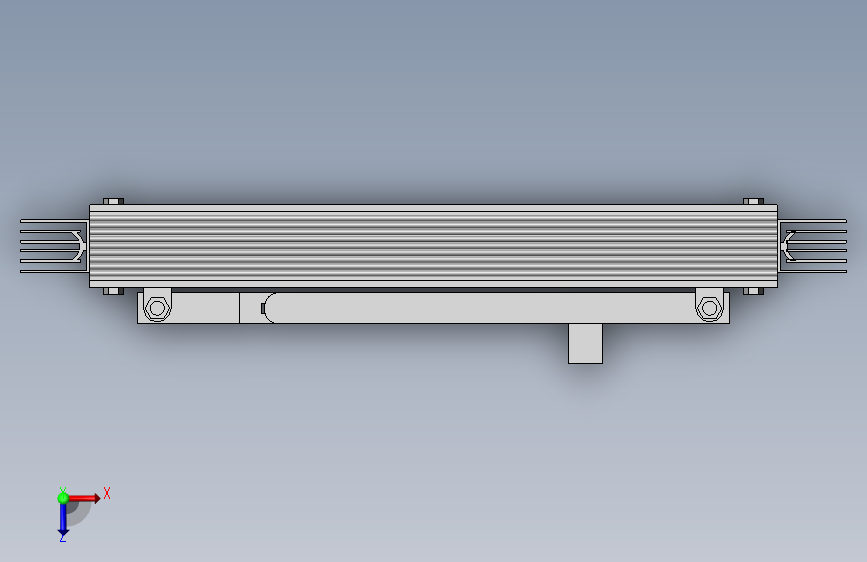

图中：1、槽壳；11、中壳；111、散热管；12、保护板；121、连接耳；2、母线导体；21、防护壳；3、安装架；31、定位板；311、螺纹杆；312、滑槽；313、连接板；32、活动板；321、转杆；322、限位螺母。
环网柜母线槽
图纸描述
图中：1、槽壳；11、中壳；111、散热管；12、保护板；121、连接耳；2、母线导体；21、防护壳；3、安装架；31、定位板；311、螺纹杆；312、滑槽；313、连接板；32、活动板；321、转杆；322、限位螺母。
下载需要13金币
立即下载 收藏
图纸信息
作者
卓密
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  母线槽装配图.dwg | 680.05K |
| 2 | 装配体12.DWG | 96.78K |
| 3 |  装配体12.SLDASM | 122.34K |
| 4 |  零件3-副本.SLDPRT | 498.25K |
| 5 | 零件3.SLDPRT | 525.67K |
