推动架加工工艺和钻Φ32孔夹具设计【三维SW】
图纸描述

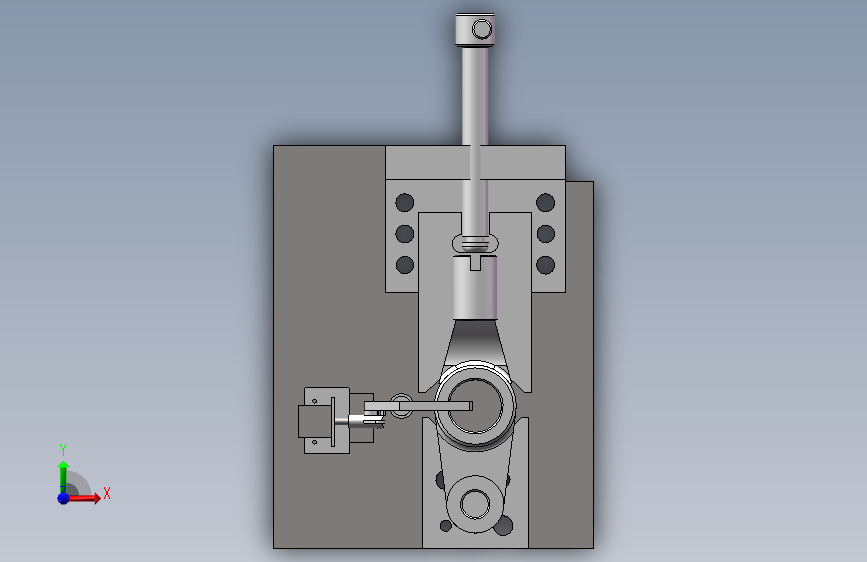

推动架加工工艺和钻Φ32孔夹具设计【三维SW】图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小4.03M，共计24个文件，包含3D图纸和2D图纸，图纸主格式为dwg,sldprt,sldasm,step，使用SOLIDWORKS 2012软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
图纸ID ：521222
文件大小：4.03M
所需金币：350
图纸参数：可编辑，包含特征参数
图纸分类：五金工具
图纸格式：dwg,sldprt,sldasm,step
软件版本：SOLIDWORKS 2012
作者
AwesomeChampion
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

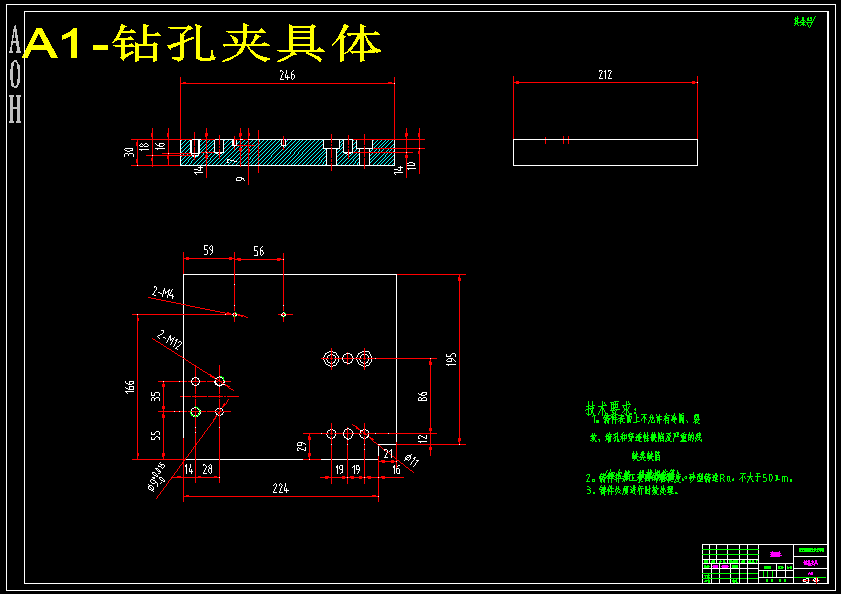

| 1 |  A1-钻孔夹具体.dwg | 120.09K |

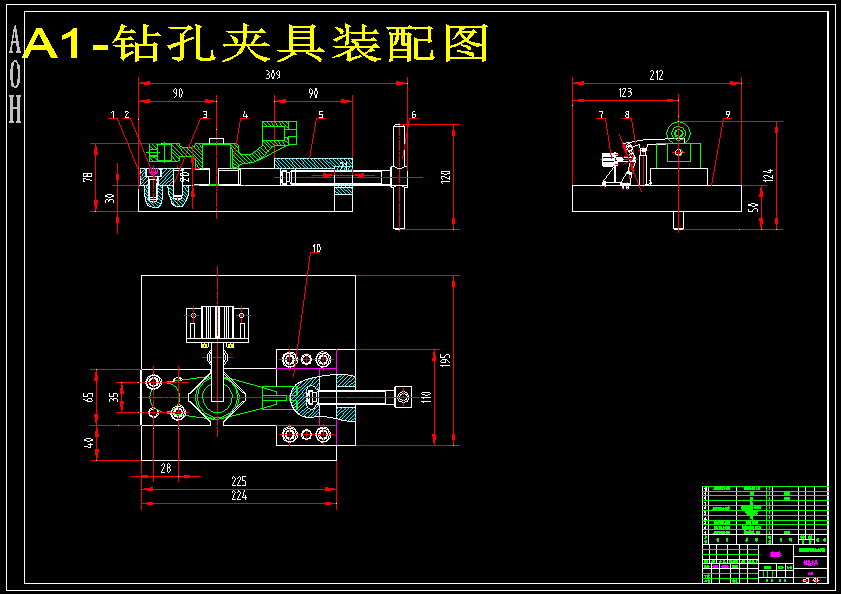

| 2 | A1-钻孔夹具装配图.dwg | 172.21K |

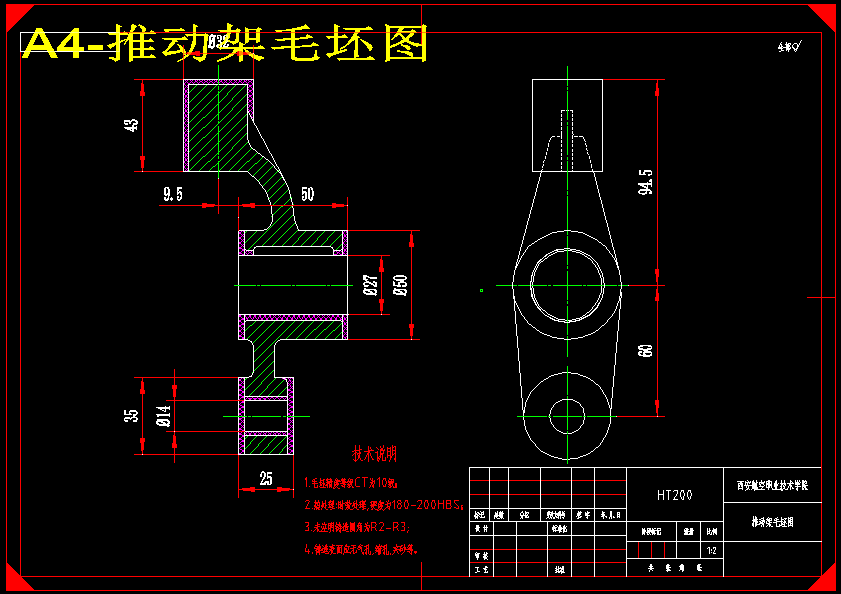

| 3 | A4-推动架毛坯图.dwg | 82.35K |

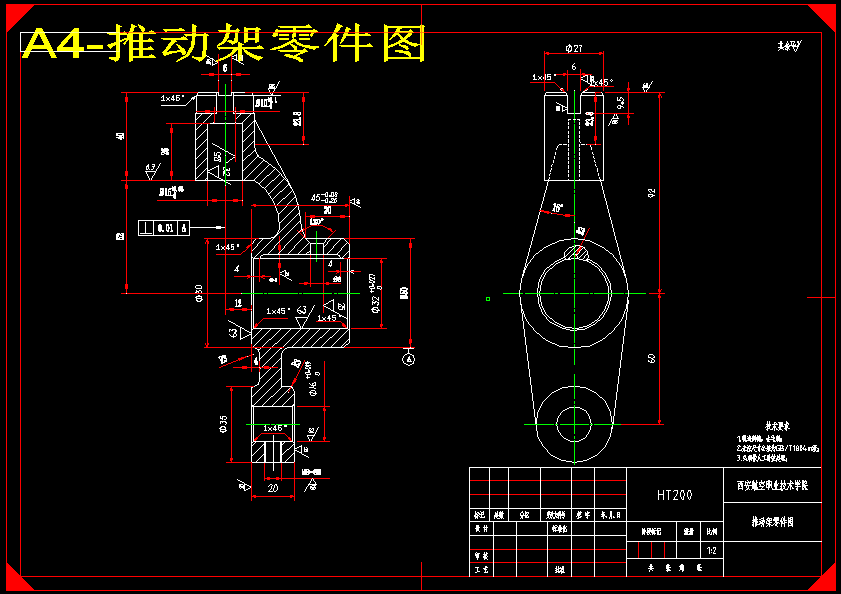

| 4 | A4-推动架零件图.dwg | 98.20K |
| 5 |  推动架加工工艺和夹具设计说明书.doc | 1.36M |
| 6 | 推动架机械加工工序卡片.doc | 1.06M |
| 7 | 推动架机械加工工艺过程卡片.doc | 40.00K |
| 8 |  固定V型块.SLDPRT | 246.50K |
| 9 | 夹具体.SLDPRT | 304.00K |

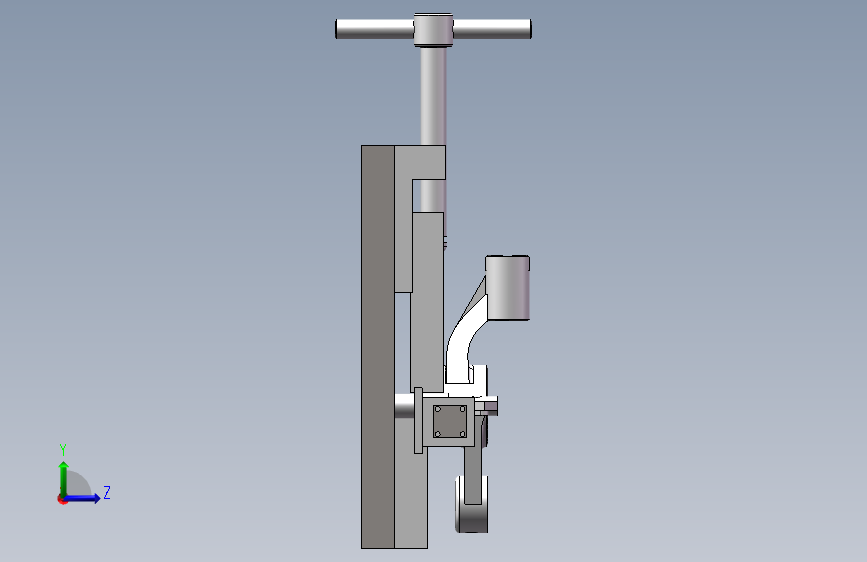

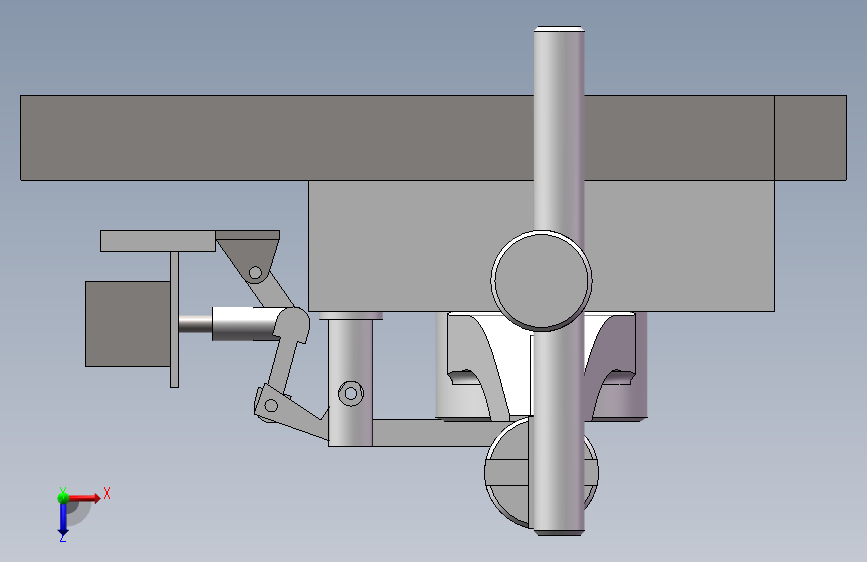

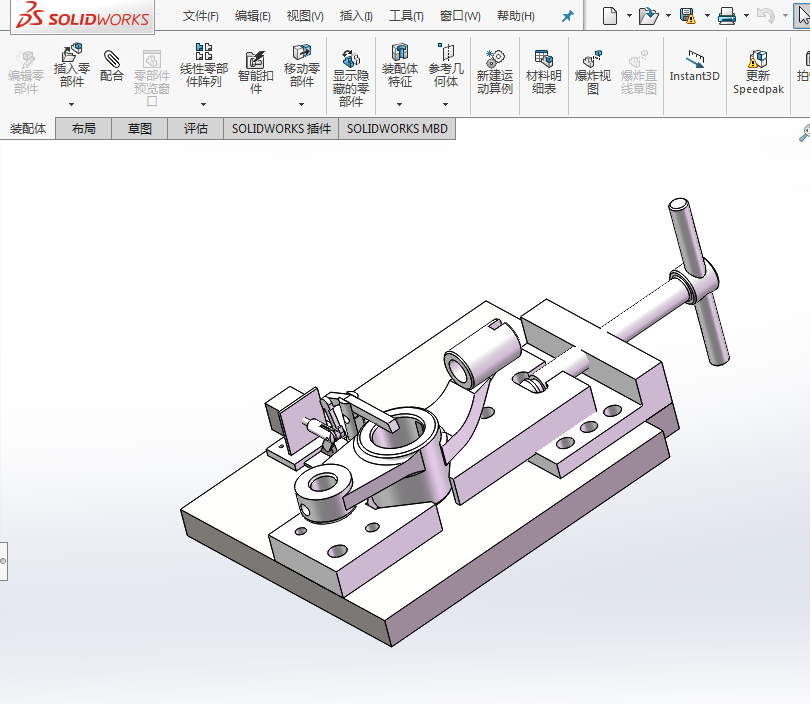

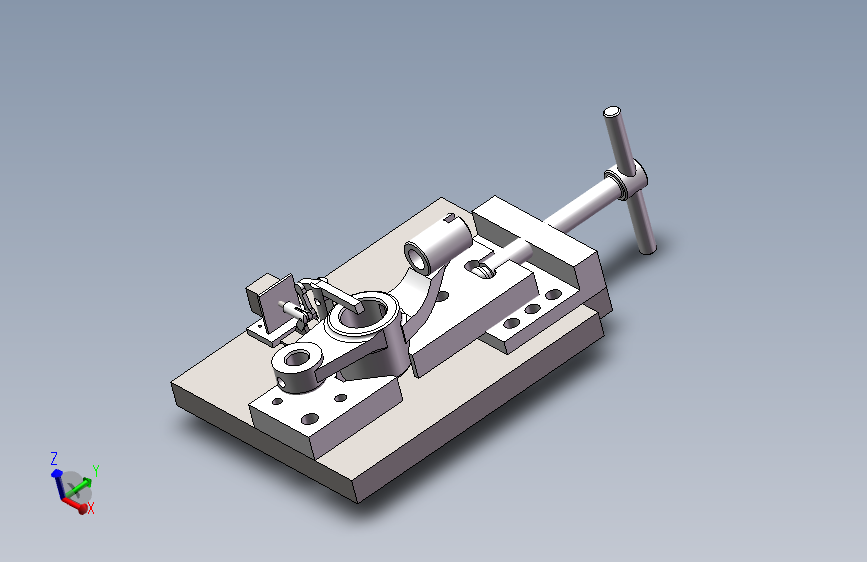

| 10 |  夹具装配图.SLDASM | 708.50K |
| 11 |  夹具装配图.STEP | 986.56K |
| 12 | 推动架.SLDPRT | 518.00K |
| 13 | 气缸.SLDPRT | 220.00K |
| 14 | 活动V型块.SLDPRT | 175.00K |
| 15 | 螺杆.SLDPRT | 231.00K |
| 16 | 装配体2.SLDASM | 211.50K |
| 17 | 零件10.SLDPRT | 236.00K |
| 18 | 零件11.SLDPRT | 198.00K |
| 19 | 零件4.SLDPRT | 191.00K |
| 20 | 零件6.SLDPRT | 251.00K |
| 21 | 零件7.SLDPRT | 214.00K |
| 22 | 零件8.SLDPRT | 177.50K |
| 23 | 零件9.SLDPRT | 171.50K |
| 24 | 零件99.SLDPRT | 211.50K |
