CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ37孔夹具设计（含CAD图纸+工序卡+说明书）
图纸描述

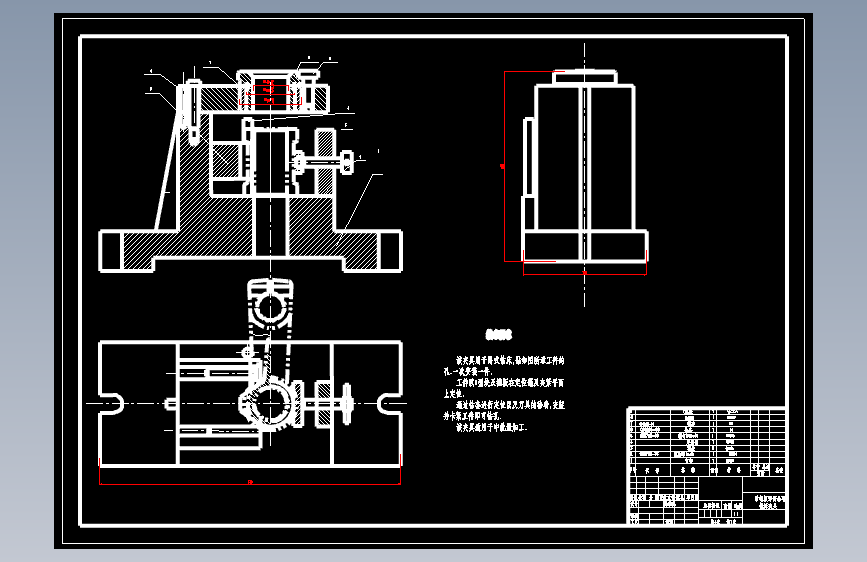

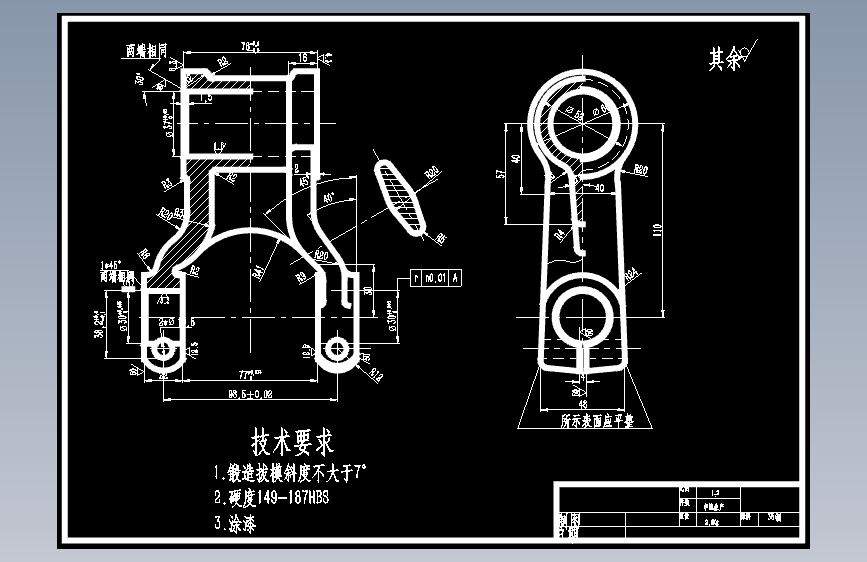

CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ37孔夹具设计（含CAD图纸+工序卡+说明书）图纸下载，该图纸类型属于交通运输、其他图纸，图纸大小506.34KB，共计7个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
作者
糜旺
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

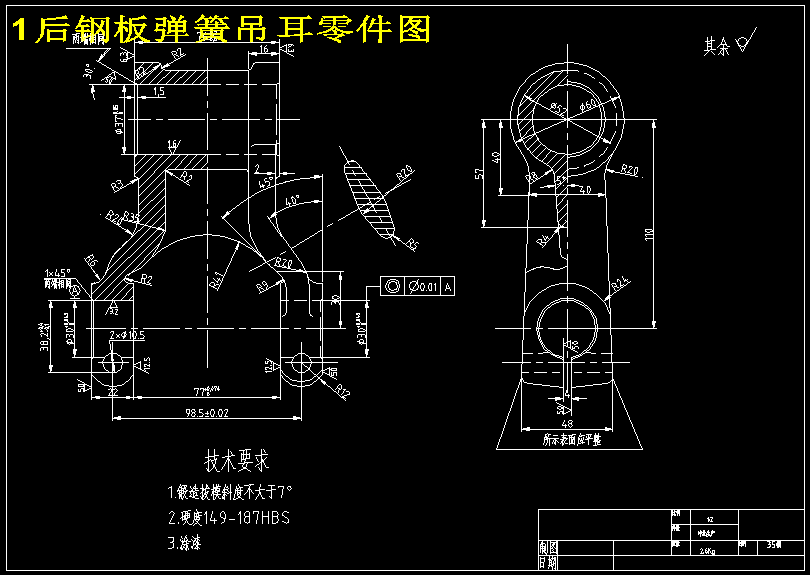

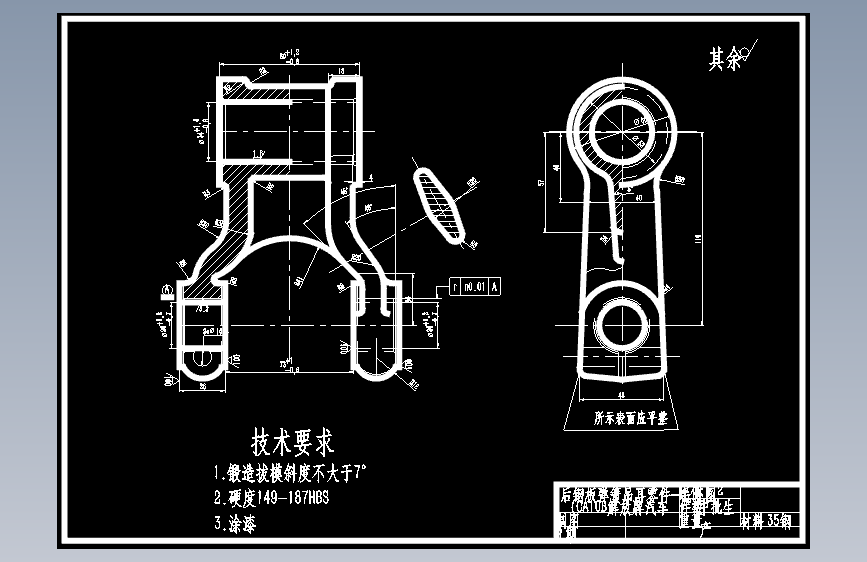

| 1 |  1后钢板弹簧吊耳零件图.dwg | 333.84K |

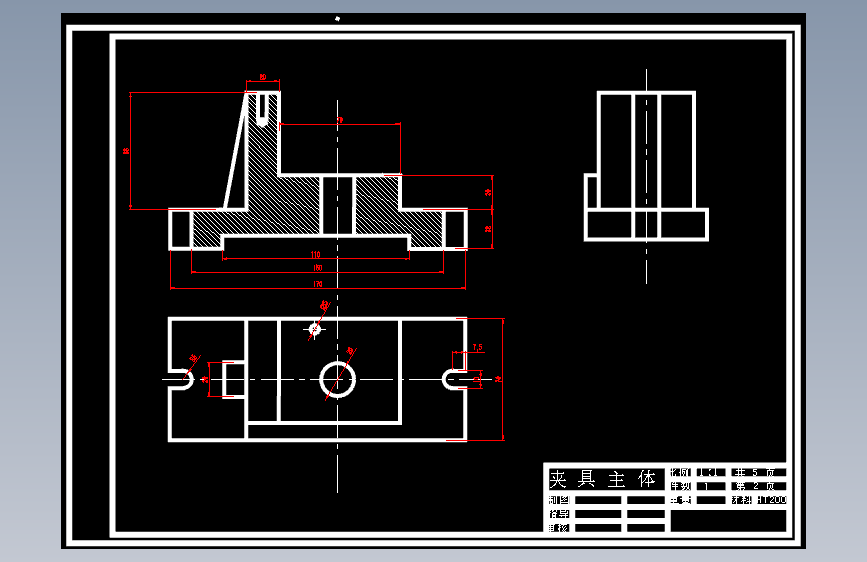

| 2 | 夹具体.dwg | 317.28K |

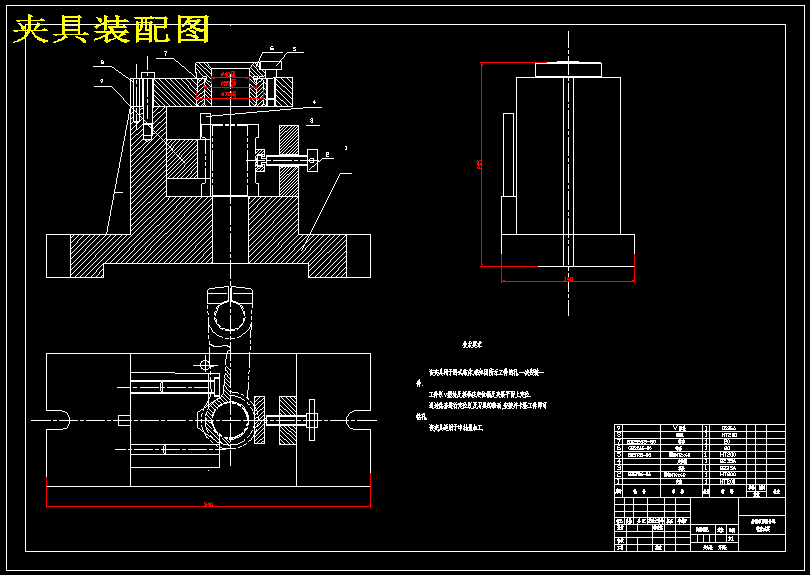

| 3 | 夹具装配图.dwg | 337.63K |

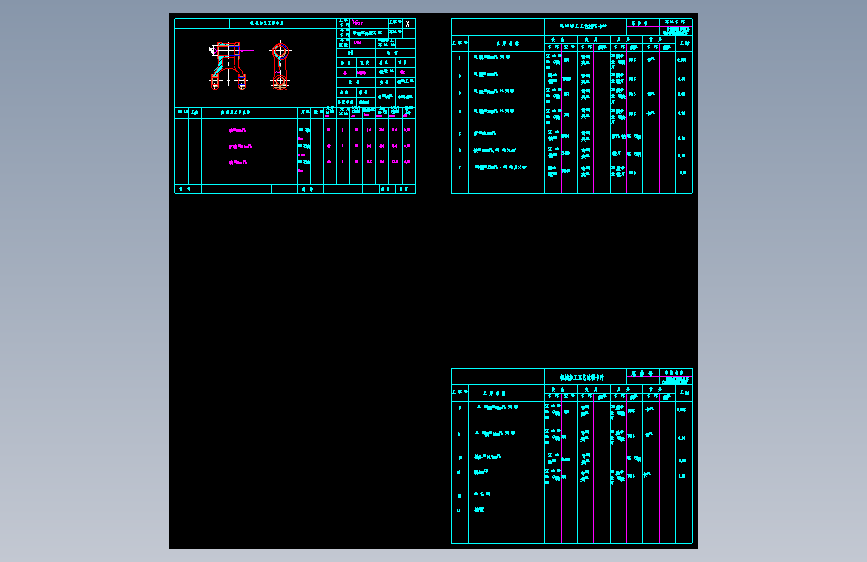

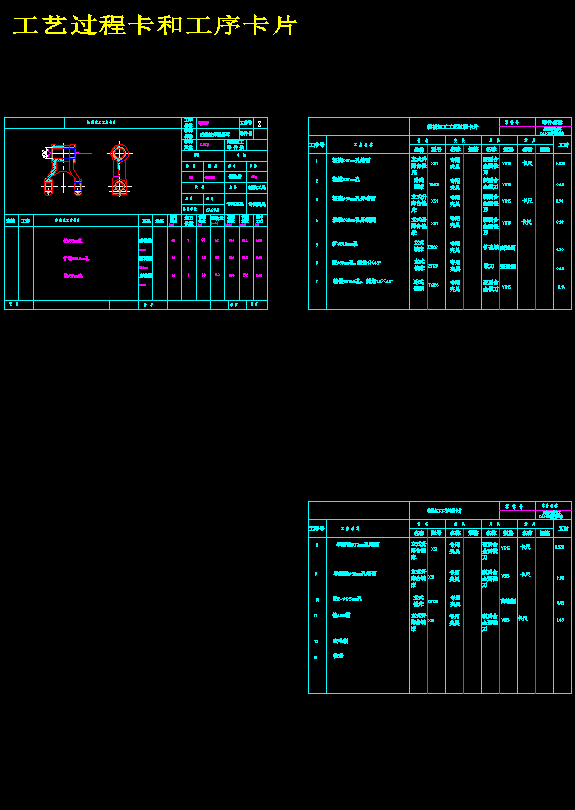

| 4 | 工艺过程卡和工序卡片.dwg | 319.94K |

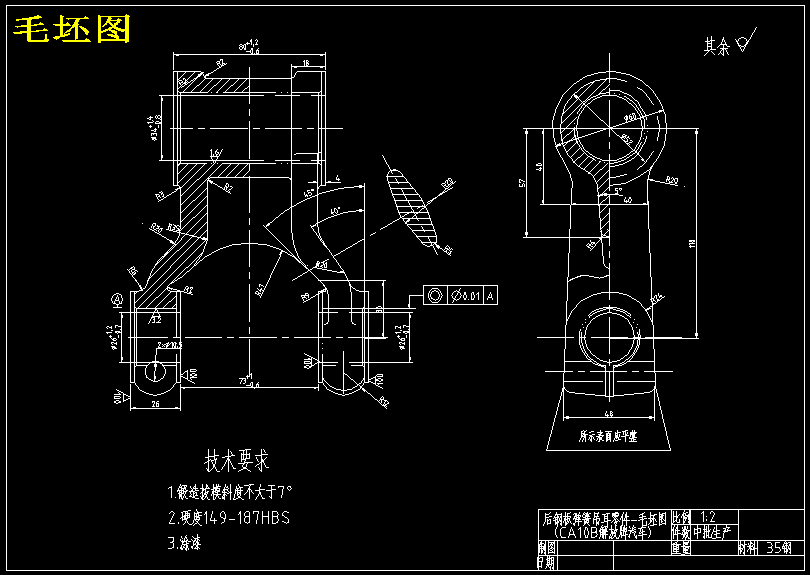

| 5 | 毛坯图.dwg | 321.38K |
| 6 |  说明书.doc | 332.50K |
| 7 | 钻模板.dwg | 310.56K |
