X型薄壁零件级进模（CAD图+SW三维）
图纸描述

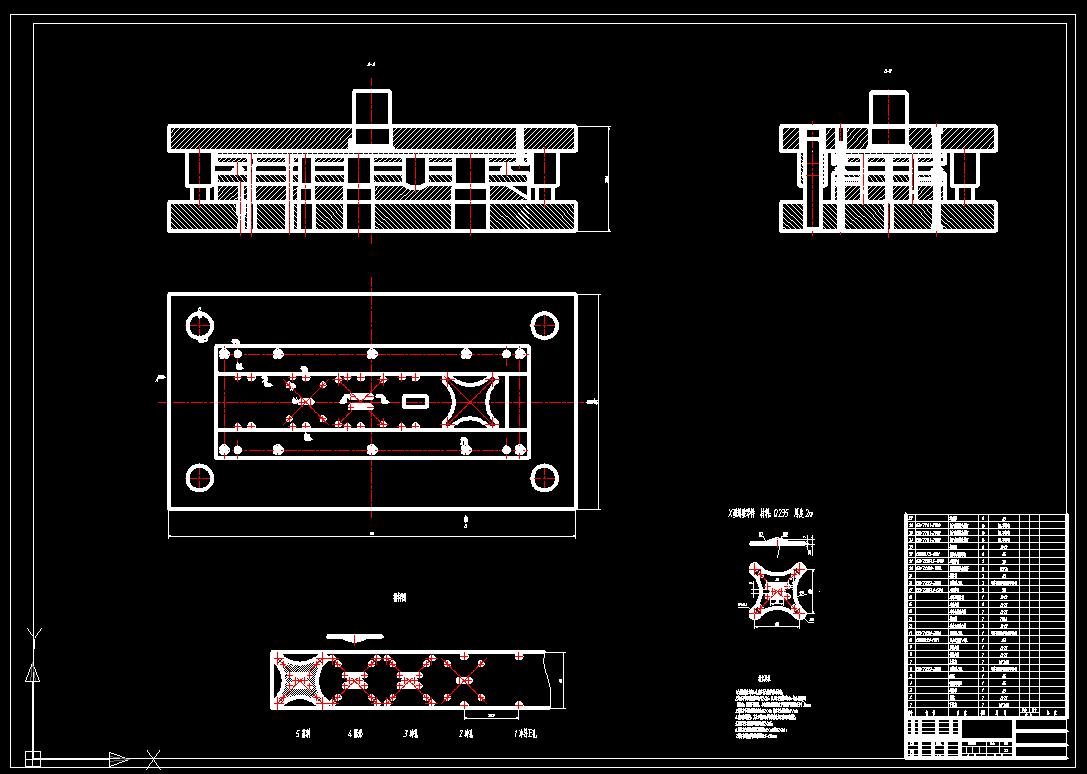

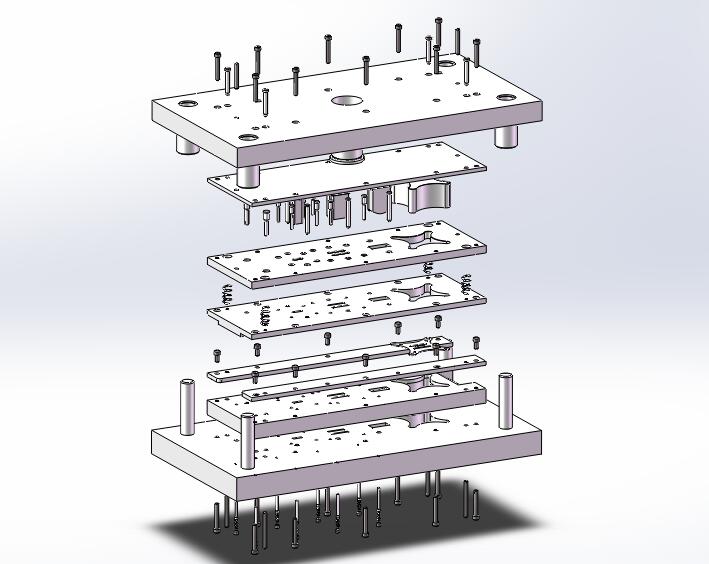

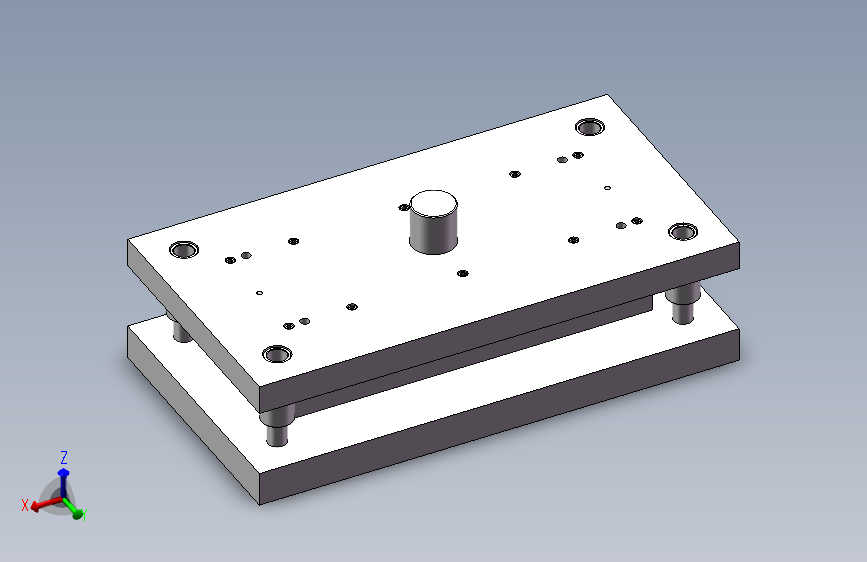

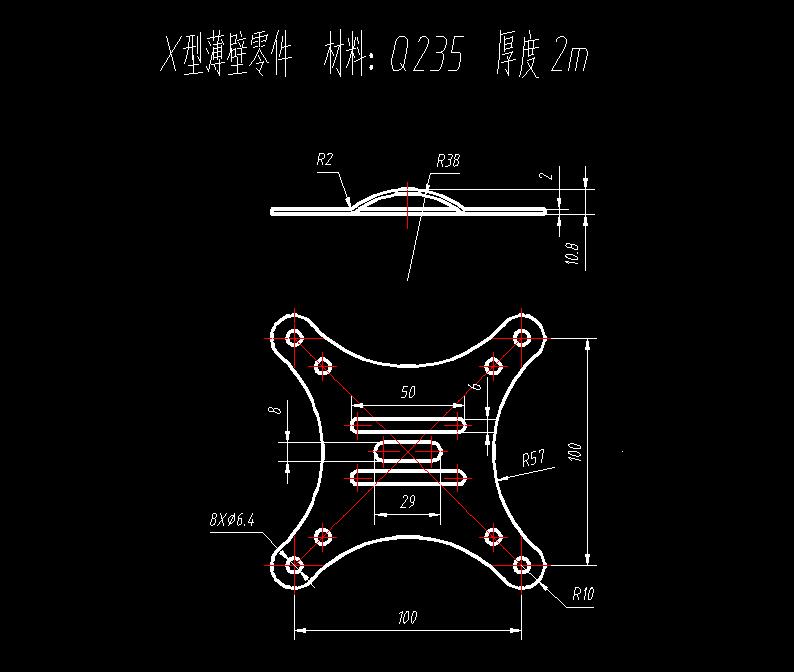

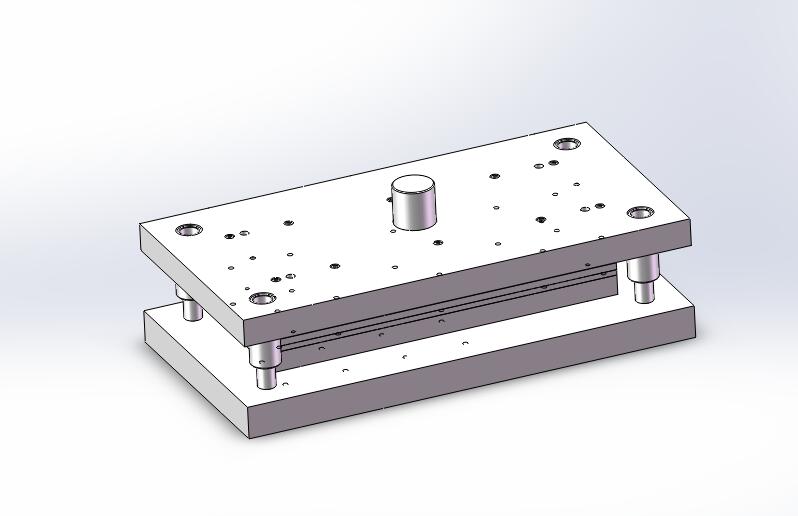

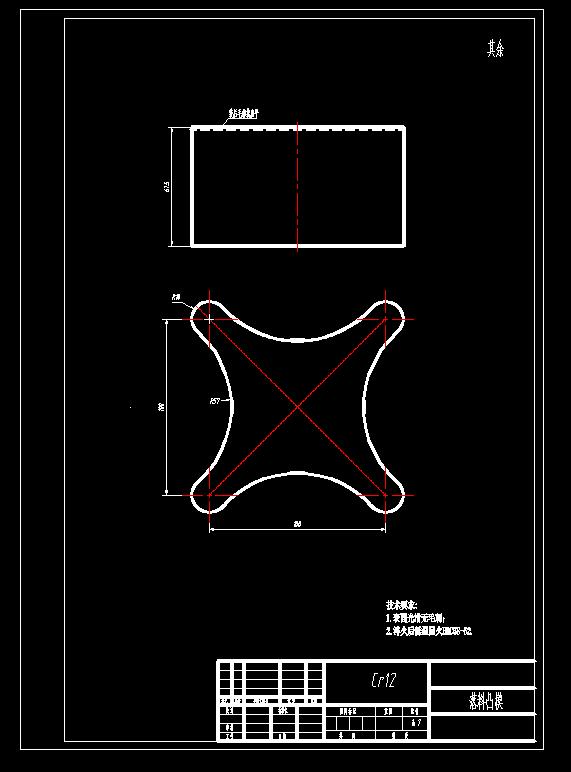

X型薄壁零件级进模（CAD图+SW三维）图纸下载，该图纸类型属于模具图纸、其他模具图纸，图纸大小5.58M，共计34个文件，包含3D图纸和2D图纸，图纸主格式为step,sldprt,sldasm,dwg，使用SOLIDWORKS 2012软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。X型薄壁零件 材料：Q235 厚度 2m
下载需要250金币
立即下载 收藏
图纸信息
图纸ID ：520774
文件大小：5.58M
所需金币：250
图纸参数：可编辑，包含特征参数
图纸分类：模具图纸
图纸格式：step,sldprt,sldasm,dwg
软件版本：SOLIDWORKS 2012
作者
长孙耍波
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  装配体1.STEP | 3.49M |
| 2 |  10_压入式模柄A型.SLDPRT | 138.50K |
| 3 | 12_冲大长圆孔凸模.SLDPRT | 160.50K |
| 4 | 14_冲小长圆孔凸模.SLDPRT | 167.00K |
| 5 | 15_冲孔凸模.SLDPRT | 135.00K |
| 6 | 16_冲导正孔凸模.SLDPRT | 136.00K |
| 7 | 17_A型导柱.SLDPRT | 166.00K |
| 8 | 19_导料板.SLDPRT | 214.00K |
| 9 | 1_下模座.SLDPRT | 462.00K |
| 10 | 20_弹簧.SLDPRT | 304.50K |
| 11 | 21_A型导套.SLDPRT | 225.50K |
| 12 | 22_圆柱头卸料螺钉.SLDPRT | 145.50K |
| 13 | 23_导正销.SLDPRT | 130.00K |
| 14 | 27_浮顶器.SLDPRT | 119.50K |
| 15 | 2_凹模.SLDPRT | 537.00K |
| 16 | 3_卸料板.SLDPRT | 339.00K |
| 17 | 4_固定板.SLDPRT | 465.00K |
| 18 | 5_垫板.SLDPRT | 149.50K |
| 19 | 7_上模座.SLDPRT | 282.00K |
| 20 | 8_落料凸模.SLDPRT | 203.50K |
| 21 | 9_胀形凸模.SLDPRT | 120.50K |
| 22 | B18.3.1M-10x1.5x20HexSHCS--20NHX.sldprt | 595.50K |
| 23 | B18.3.1M-10x1.5x65HexSHCS--32NHX.sldprt | 595.00K |
| 24 | B18.3.1M-10x1.5x70HexSHCS--32NHX.sldprt | 592.00K |
| 25 | B18.3.6M-M10x1.5x10HexSocketFlatPt.SS--N.sldprt | 545.00K |
| 26 | GB_CONNECTING_PIECE_PIN_DP10X100.sldprt | 252.50K |
| 27 | GB_CONNECTING_PIECE_PIN_DP10X70.sldprt | 253.00K |

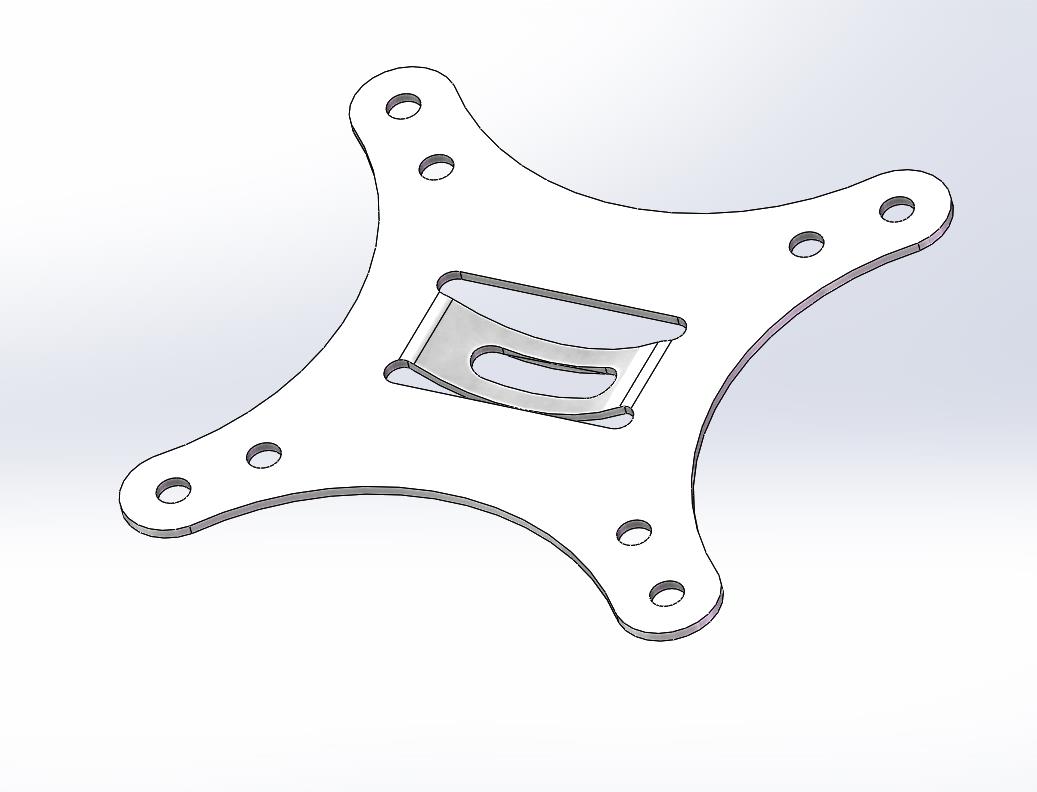

| 28 | 工件.SLDPRT | 354.00K |
| 29 | 弹簧.SLDPRT | 392.00K |
| 30 |  装配体1.SLDASM | 1.55M |

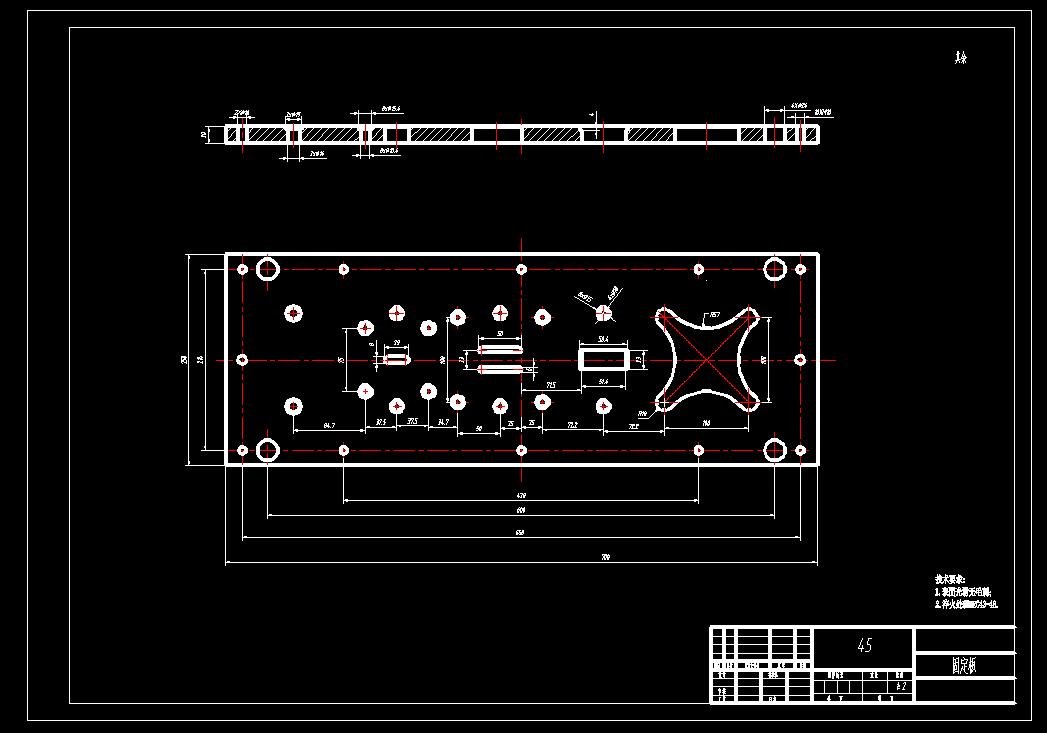

| 31 |  A0-装配图.dwg | 178.51K |

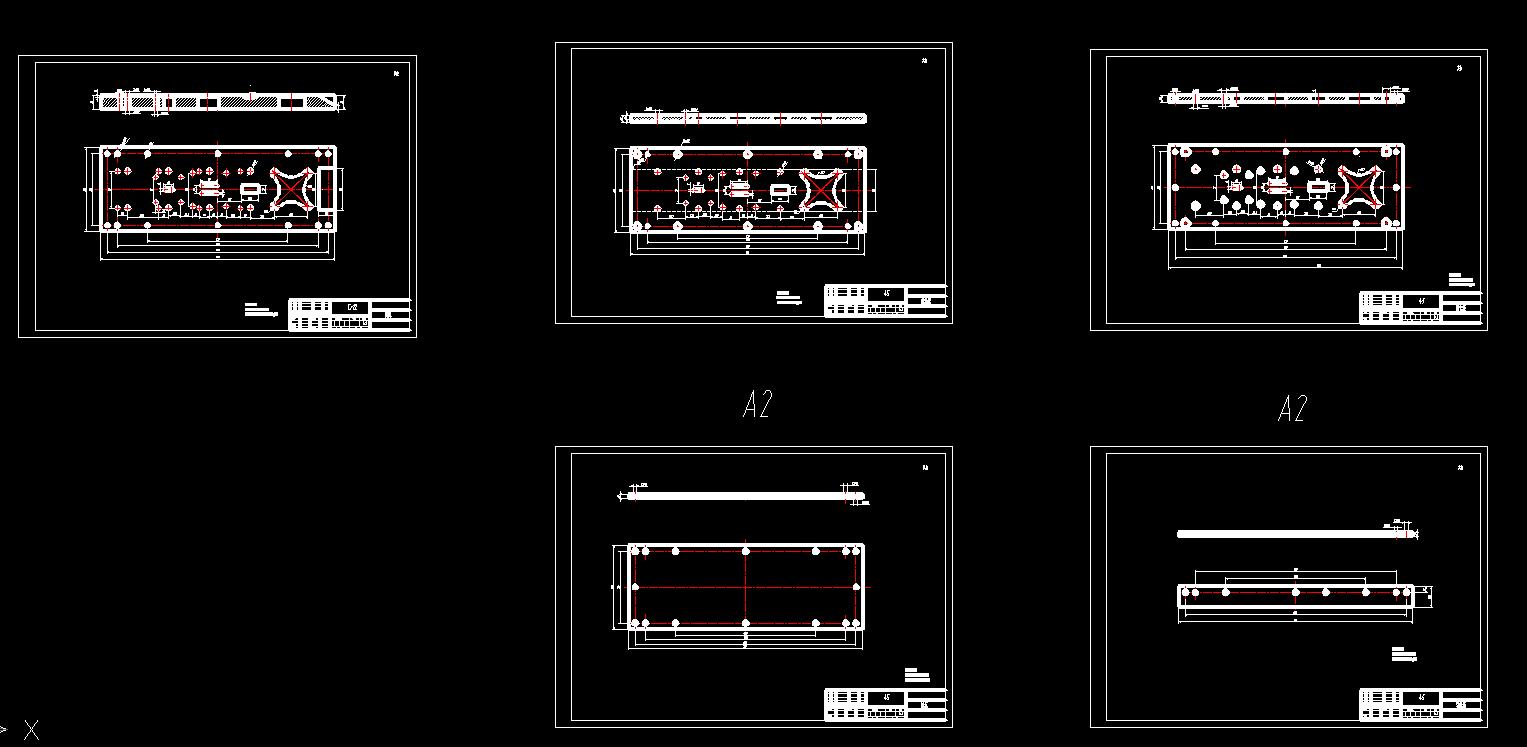

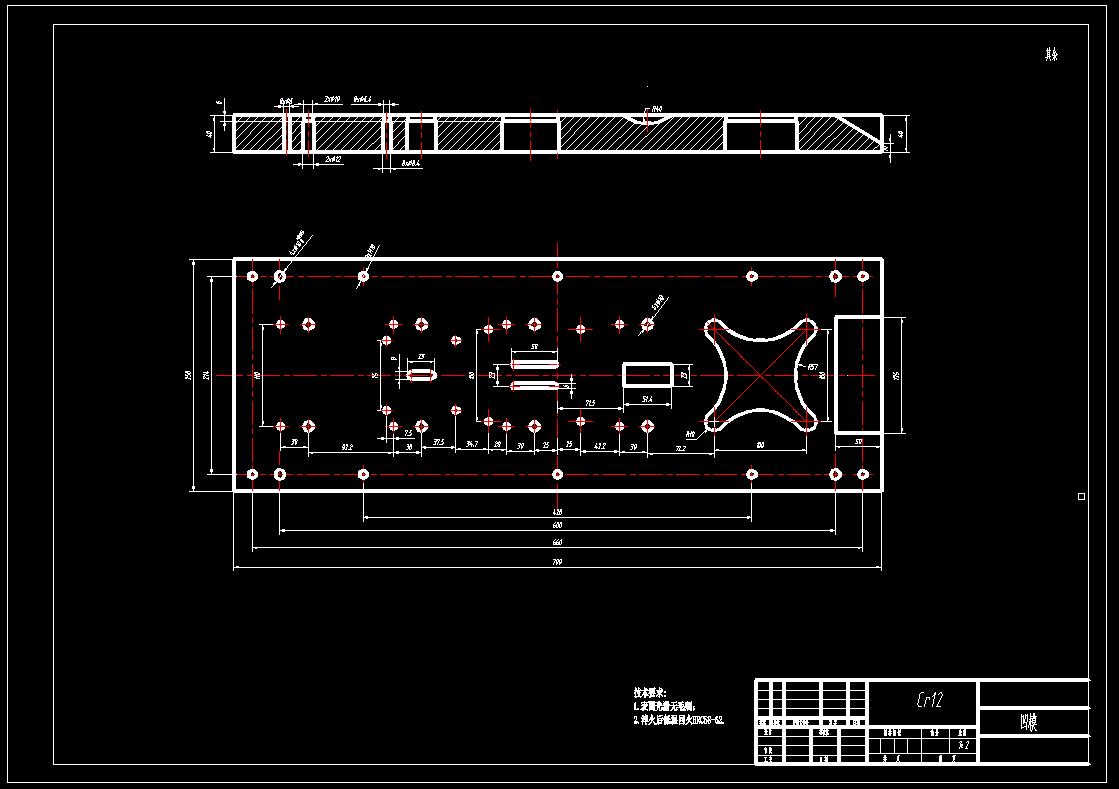

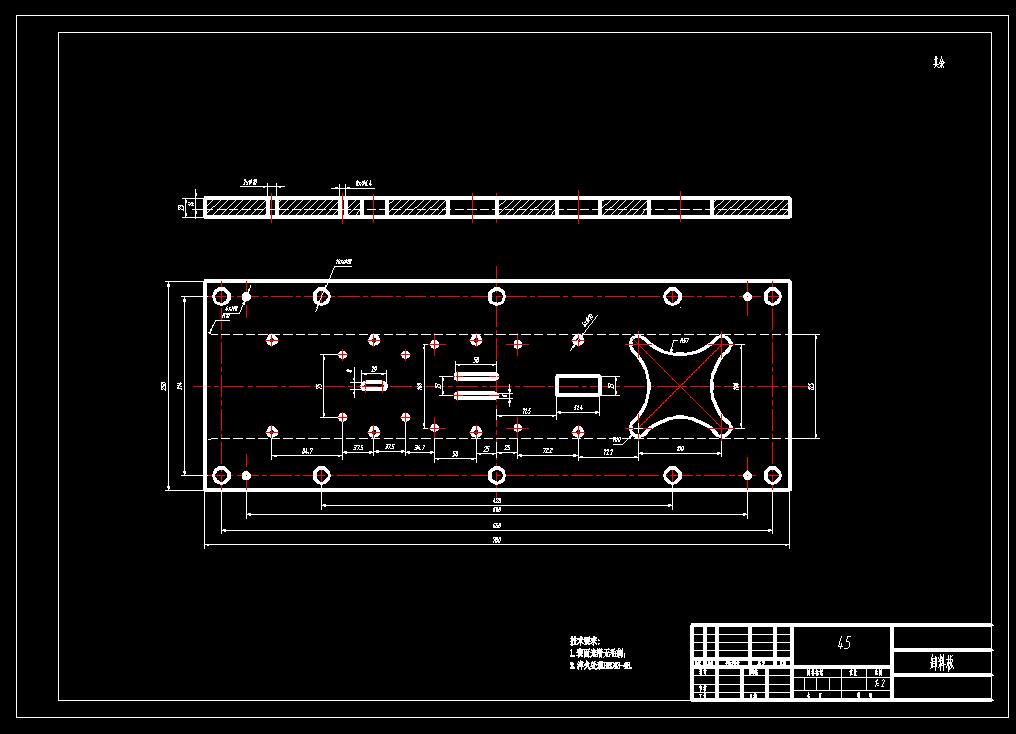

| 32 | 其他板类零件图.dwg | 289.71K |

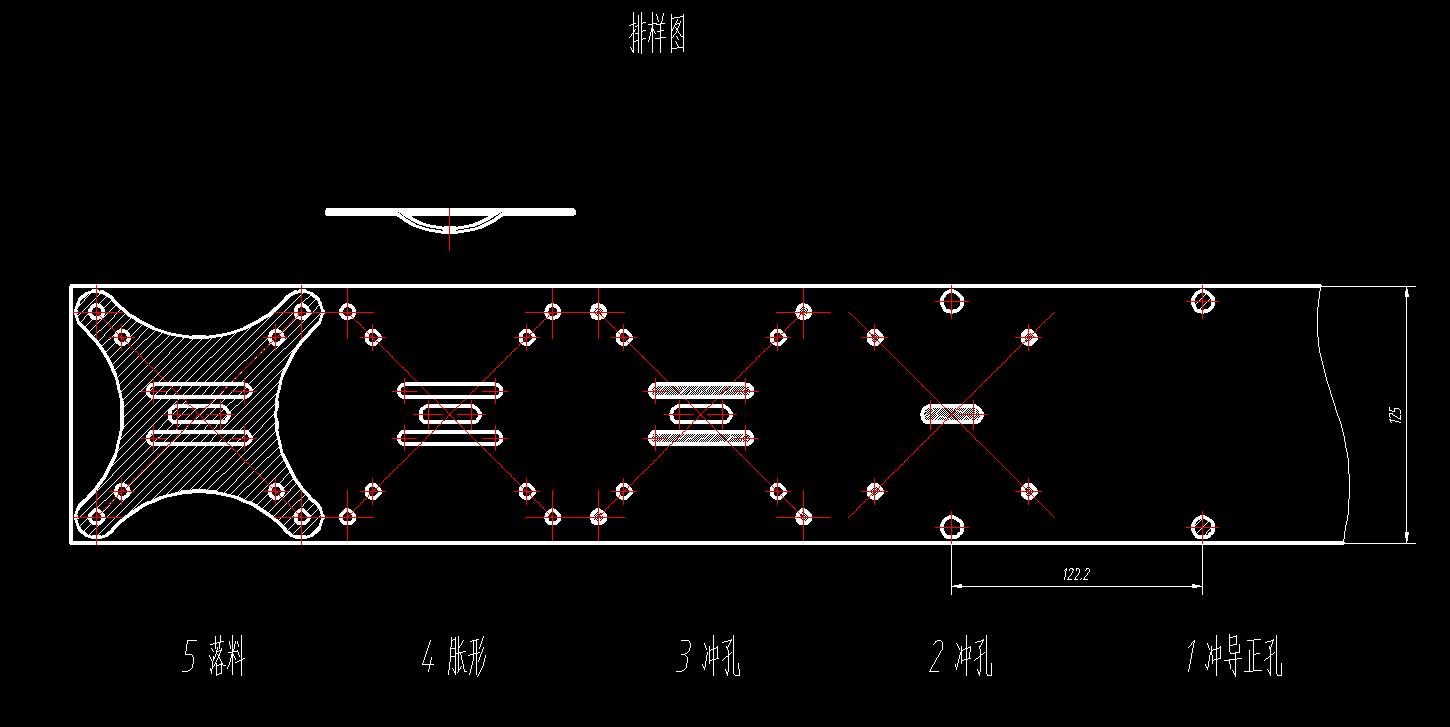

| 33 | 工件图排样图.dwg | 67.92K |
| 34 | 所有凸模零件图.dwg | 174.10K |
