支撑掩护式液压支架设计【ZY7200-24-48】【4A0】【含8张CAD图纸+说明书】图纸下载,该图纸类型属于建筑模型、钢结构图纸,图纸大小2.56M,图纸格式为dwg,图纸软件为AutoCAD 2007,可供设计参考。
支撑掩护式液压支架设计【ZY7200-24-48】【4A0】【含8张CAD图纸+说明书】
图纸描述
支撑掩护式液压支架设计【ZY7200-24-48】【4A0】【含8张CAD图纸+说明书】图纸下载,该图纸类型属于建筑模型、钢结构图纸,图纸大小2.56M,图纸格式为dwg,图纸软件为AutoCAD 2007,可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
WX_202981
已分享: 份作品
文件列表

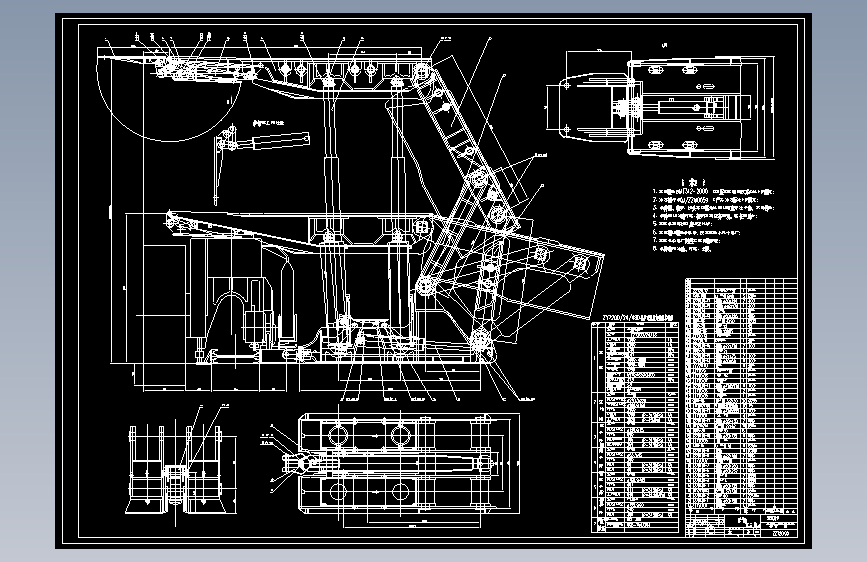

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  任务书，摘要和目录.doc | 144.50K |
| 2 | 参数.txt | 182B |
| 3 | 设计说明书【88页29800字左右】.doc | 2.13M |
| 4 |  0A0-总装配图.dwg | 612.00K |

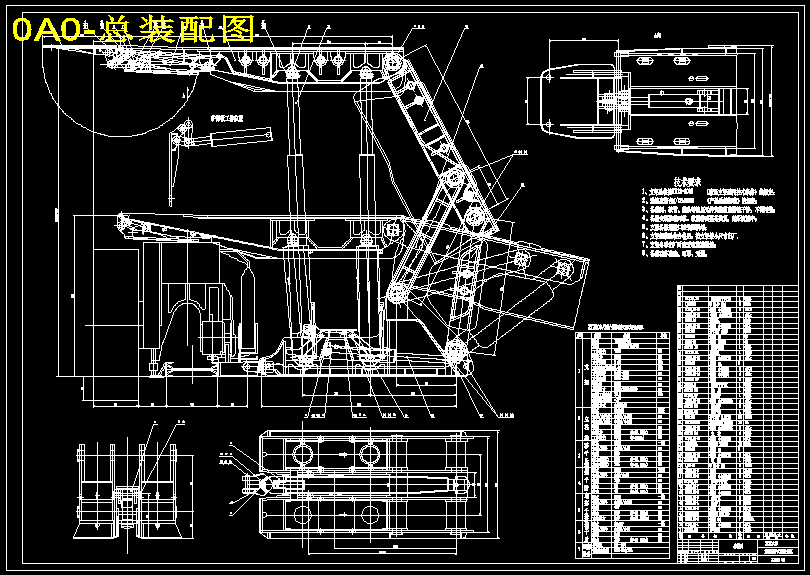

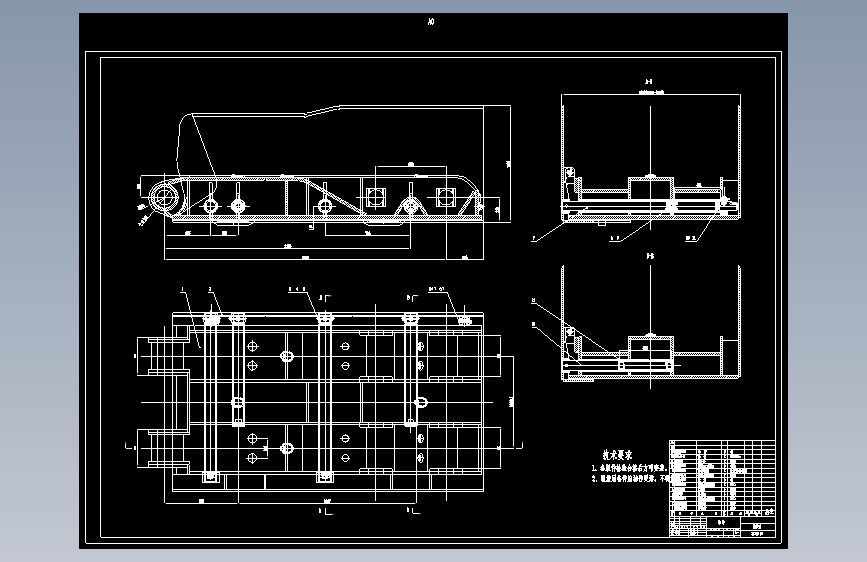

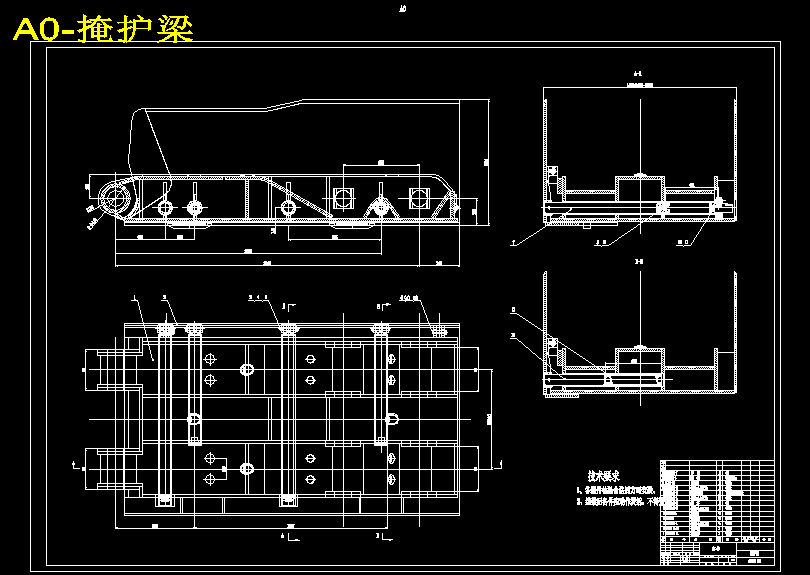

| 5 | A0-掩护梁.dwg | 475.41K |

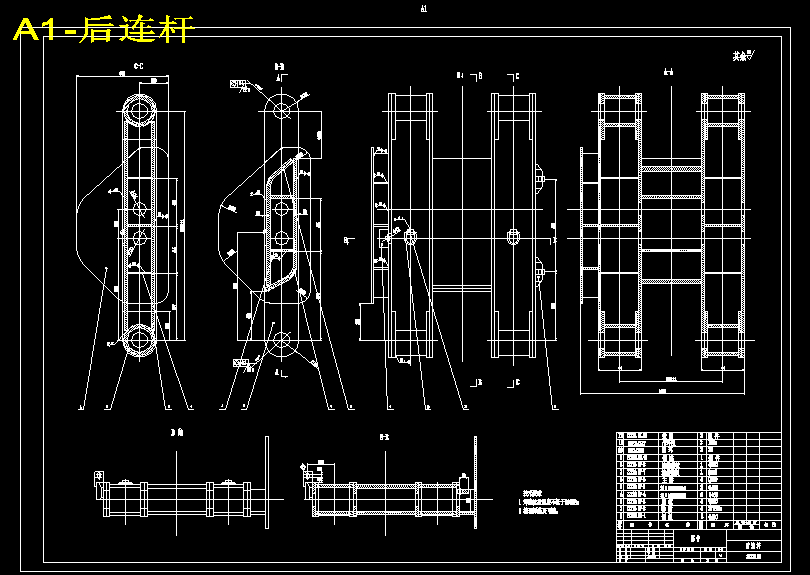

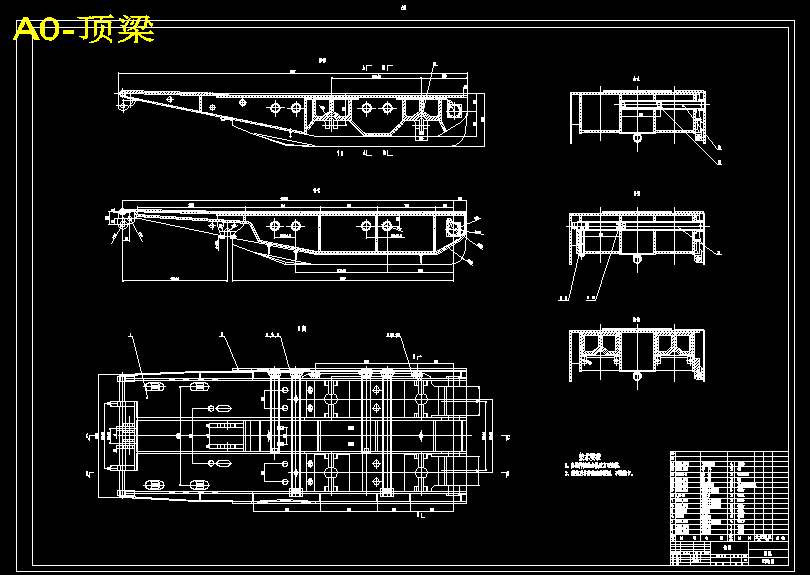

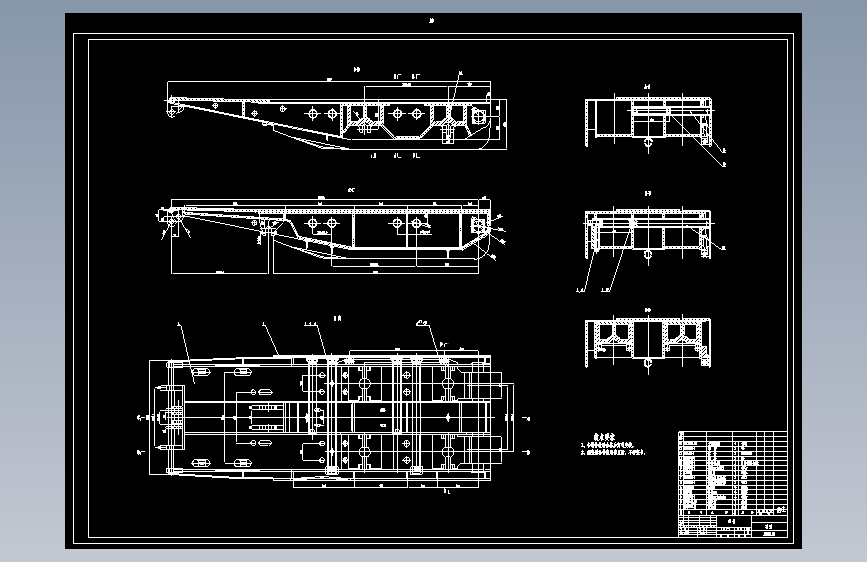

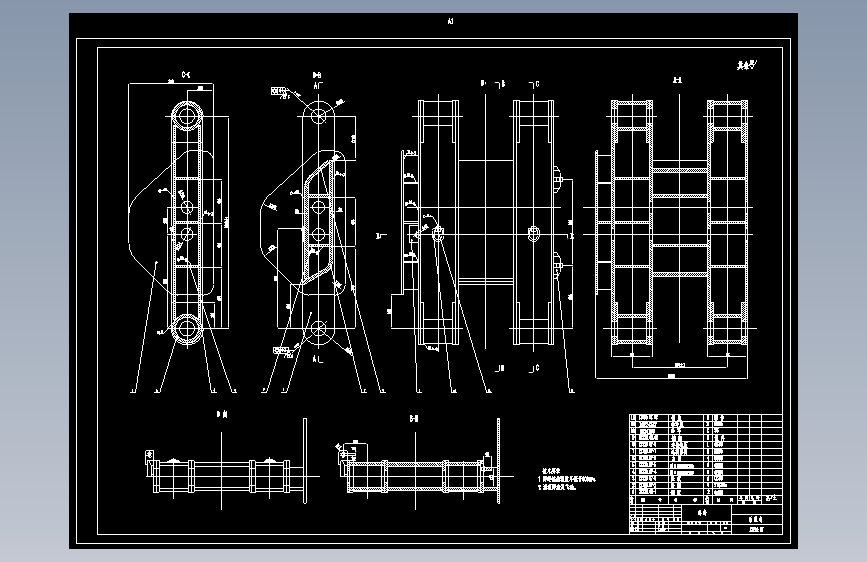

| 6 | A0-顶梁.dwg | 585.25K |
| 7 | A1-后连杆.dwg | 431.31K |

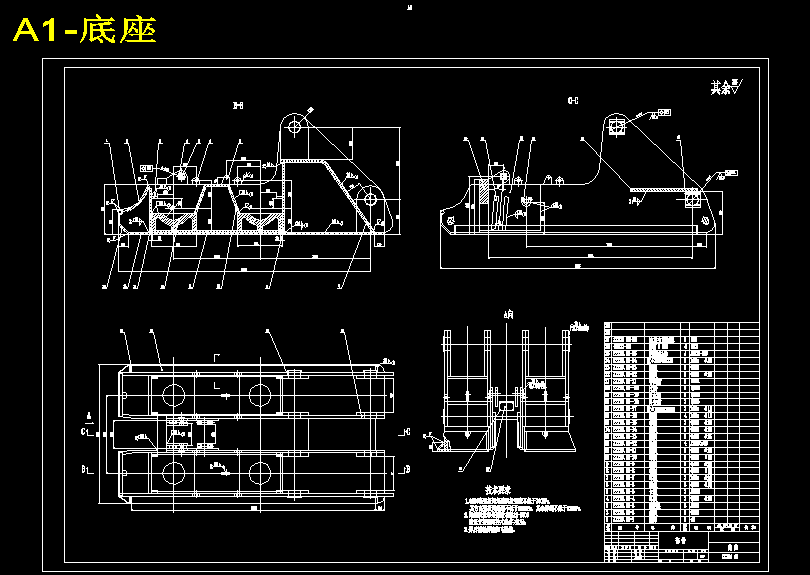

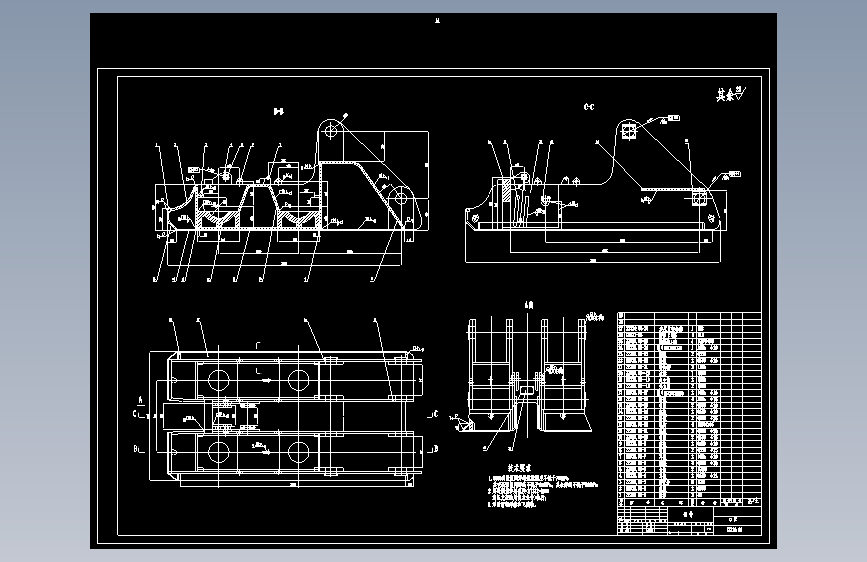

| 8 | A1-底座.dwg | 441.03K |

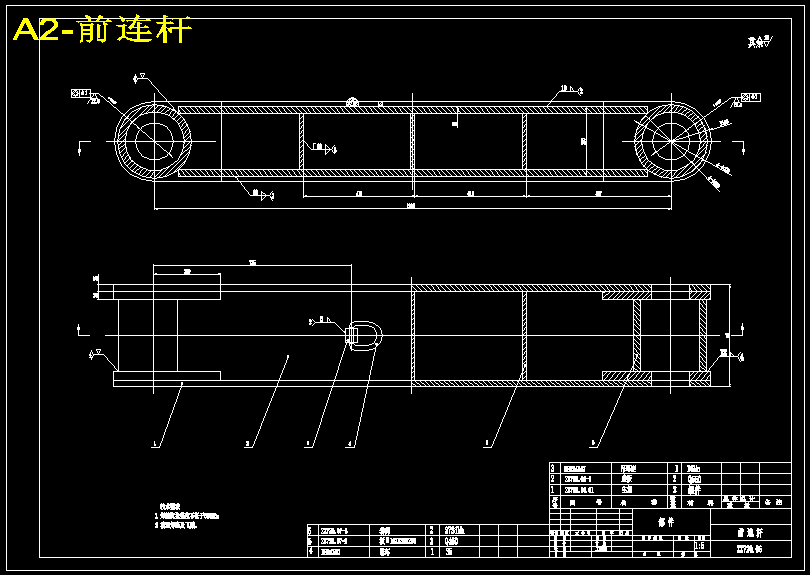

| 9 | A2-前连杆.dwg | 345.31K |

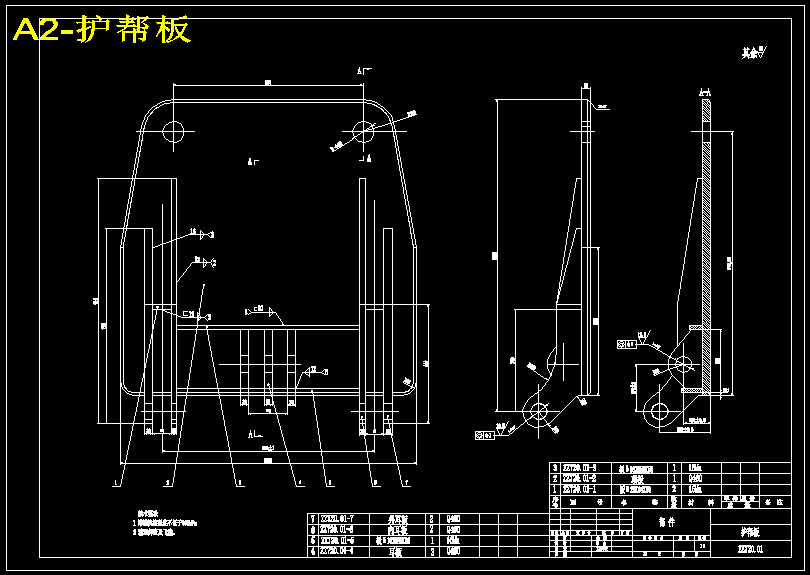

| 10 | A2-护帮板.dwg | 343.09K |

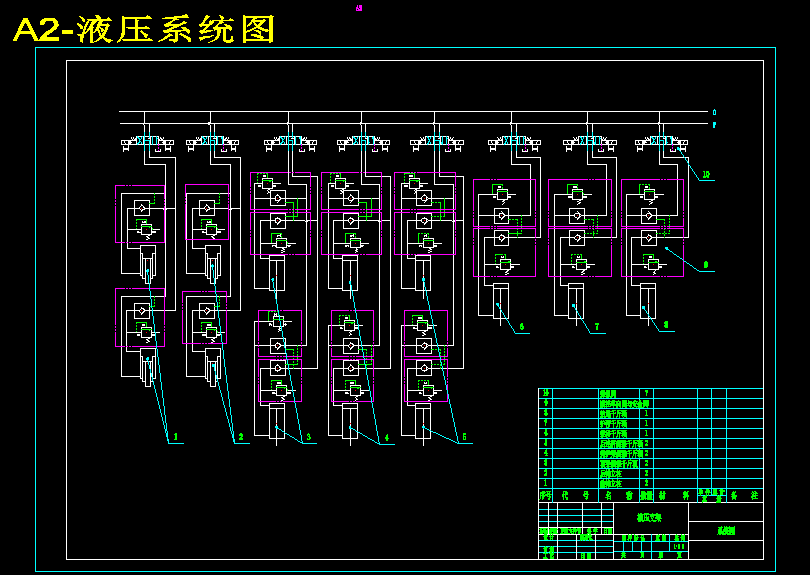

| 11 | A2-液压系统图.dwg | 412.13K |
| 12 | 工程1.vbw | 50B |
