衬套冲孔翻边复合模（CAD图+Proe三维）
图纸描述

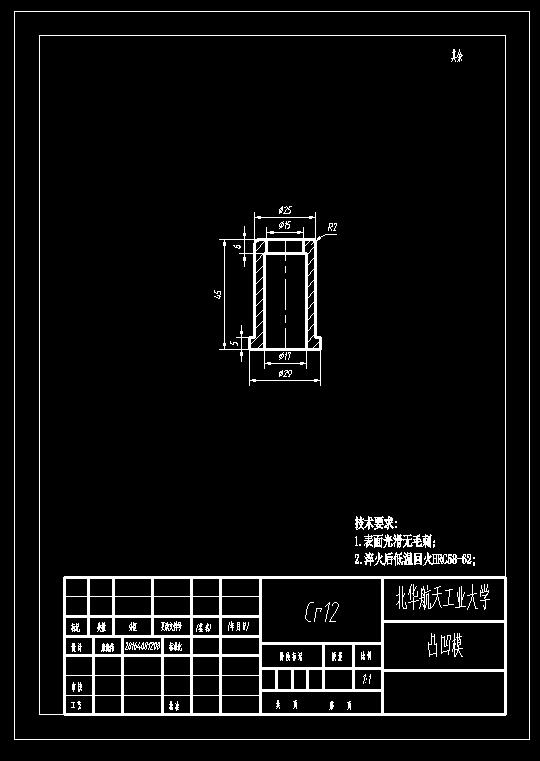

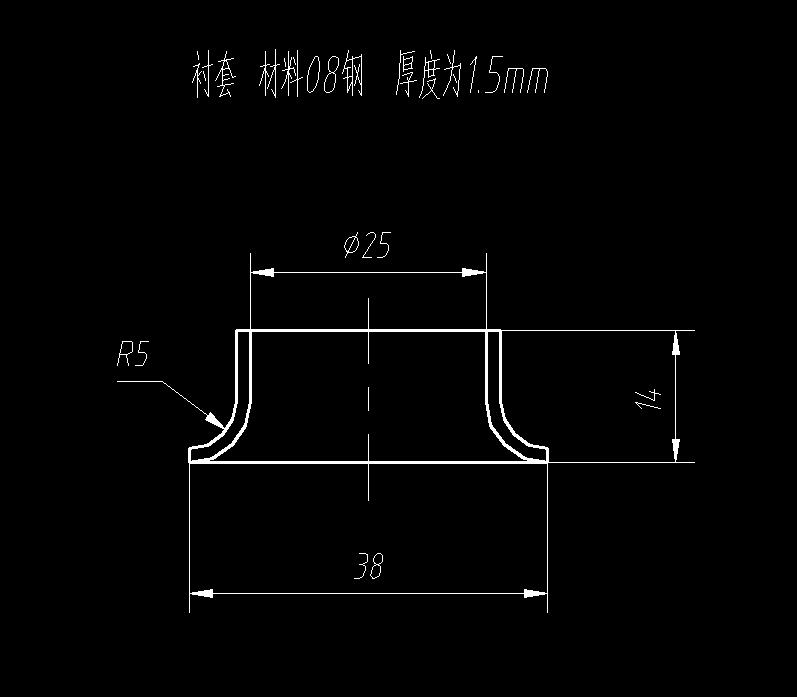

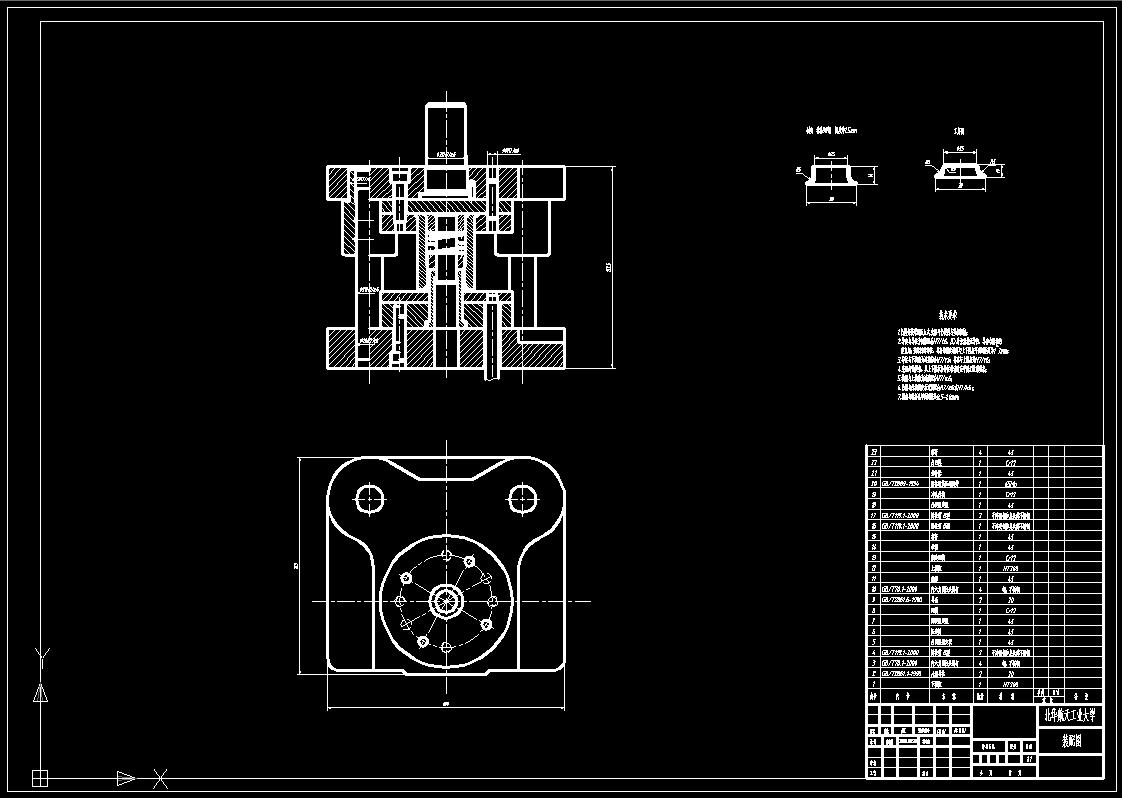

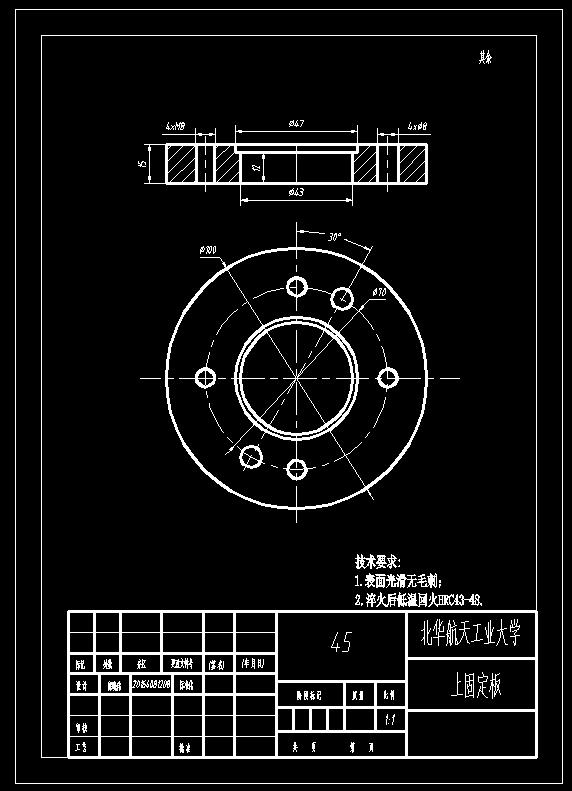

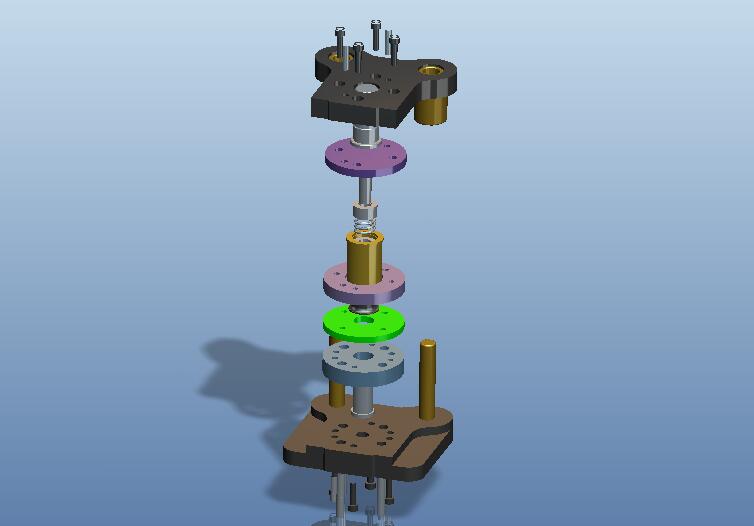

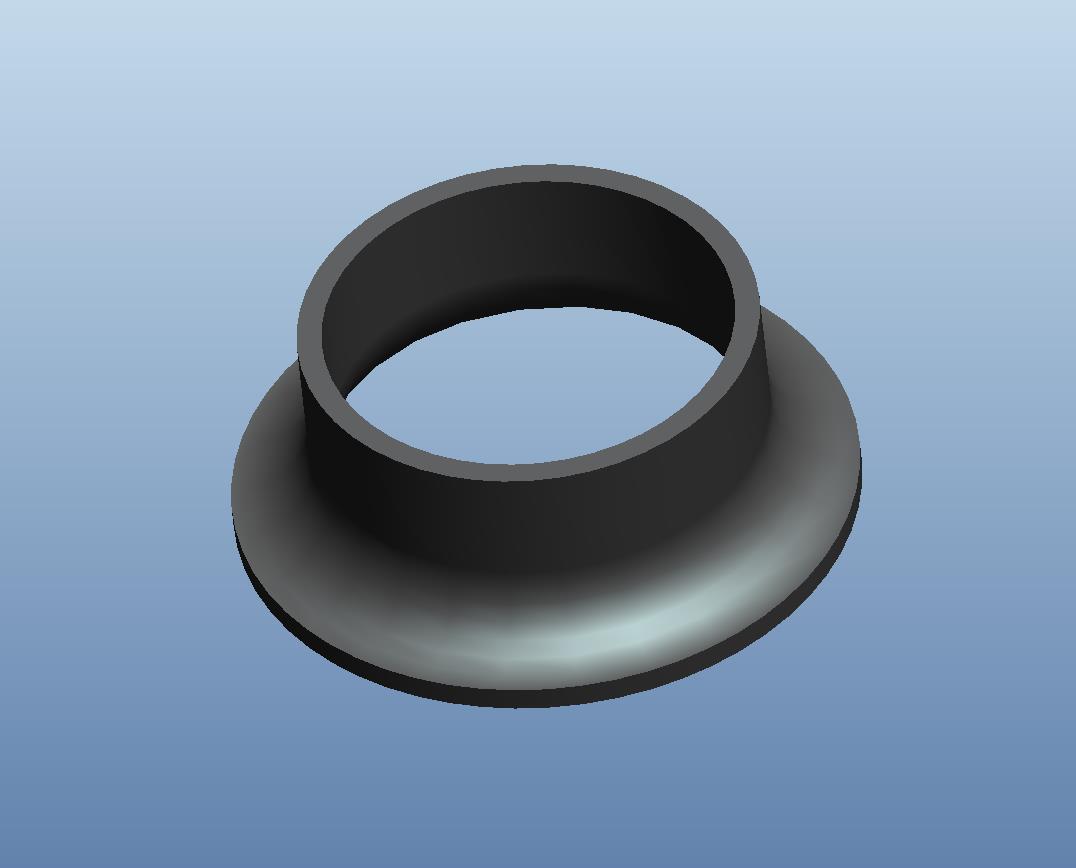

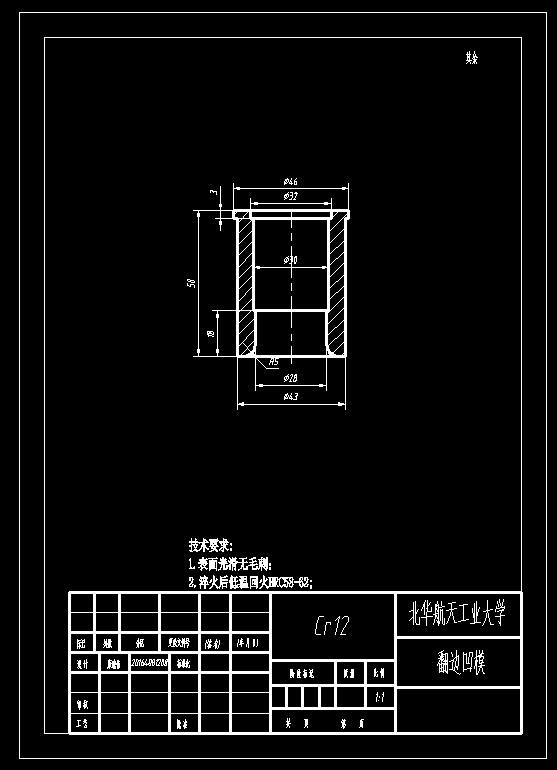

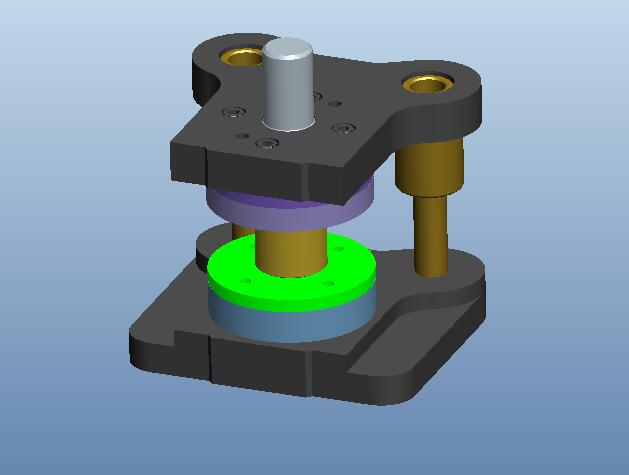

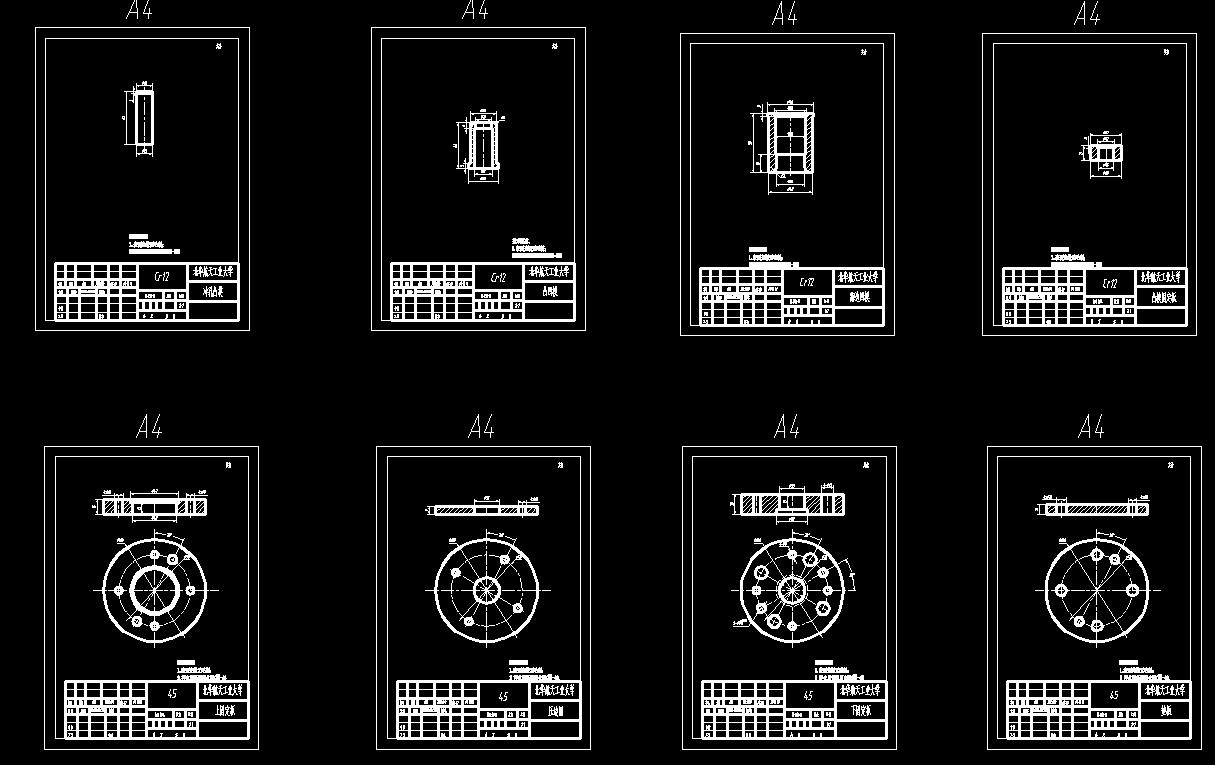

衬套冲孔翻边复合模（CAD图+Proe三维）图纸下载，该图纸类型属于模具图纸、其他模具图纸，图纸大小3.53M，共计26个文件，包含3D图纸和2D图纸，图纸主格式为dwg,stp,prt,asm，使用PROE 5.0软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。衬套 材料08钢 厚度为1.5mm
下载需要100金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_203036
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  2冲孔翻边复合模.dwg | 228.20K |
| 2 |  hn279-2_asm.stp | 654.73K |
| 3 |  11_dianban.prt.2 | 100.53K |
| 4 | 12_s_mozuo.prt.3 | 215.35K |
| 5 | 13_fb_aomo.prt.2 | 140.64K |
| 6 | 15_mobin.prt.1 | 112.57K |
| 7 | 18_tuiban.prt.2 | 91.54K |
| 8 | 18_tumo_gdb.prt.1 | 110.77K |
| 9 | 19_ck_tumo.prt.1 | 80.11K |
| 10 | 1_x_mozuo.prt.2 | 280.72K |
| 11 | 20_tanhuang.prt.1 | 313.58K |
| 12 | 22_tuaomo.prt.1 | 114.37K |
| 13 | 23_dinggan.prt.1 | 77.94K |
| 14 | 2_daozu.prt.3 | 100.00K |
| 15 | 5_tuaomo_gdb.prt.2 | 206.01K |
| 16 | 6_yabianquan.prt.2 | 174.88K |
| 17 | 7_s_gudinban.prt.3 | 198.59K |
| 18 | 8x35.prt.1 | 78.02K |
| 19 | 9_daotao.prt.2 | 240.95K |
| 20 | gb-t70_1-2000_m8x30.prt.3 | 145.13K |
| 21 | gongjian2.prt.1 | 131.75K |
| 22 | gongjian2.prt.2 | 132.00K |
| 23 | gongjian2.prt.3 | 132.11K |
| 24 | gongjian2.prt.4 | 132.62K |
| 25 |  hn279-2.asm.7 | 168.32K |
| 26 | hn279-2.asm.8 | 165.51K |
