气门摇杆轴支座切槽3mm夹具设计【铣3mm槽】
图纸描述
气门摇杆轴支座切槽3mm夹具设计【铣3mm槽】图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小2.56M，共计9个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2010软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
石紫
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  工序卡片.doc | 444.00K |
| 2 | 工艺过程卡.doc | 61.00K |

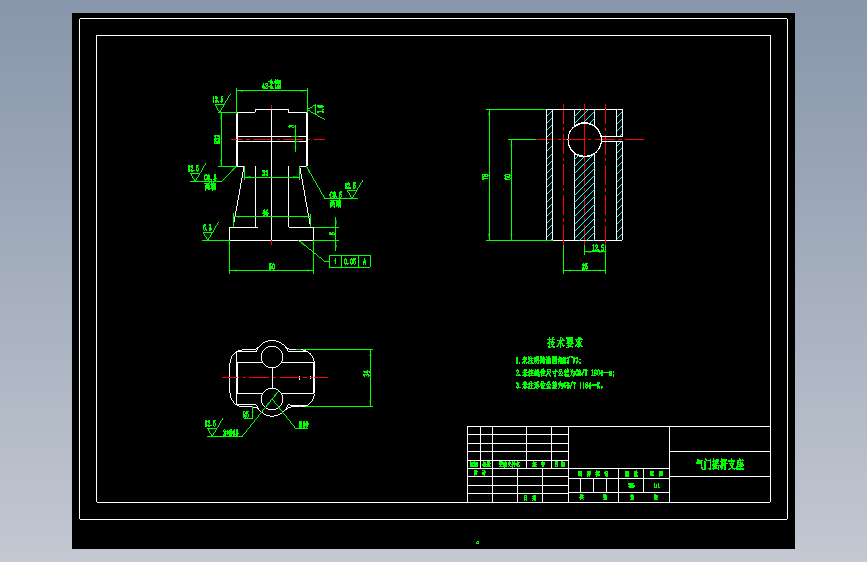

| 3 |  毛胚图.dwg | 70.72K |
| 4 | 设计说明书.doc | 503.50K |

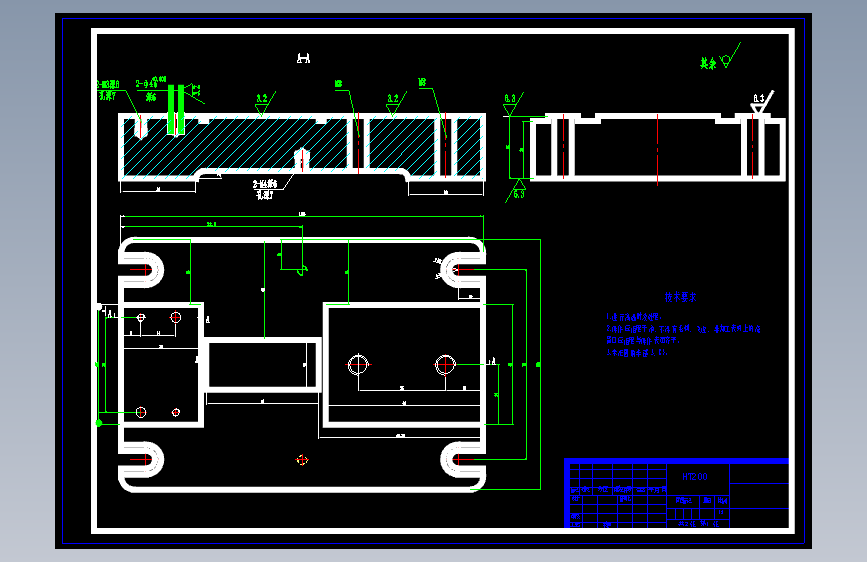

| 5 | 铣夹具体—A2.dwg | 97.85K |

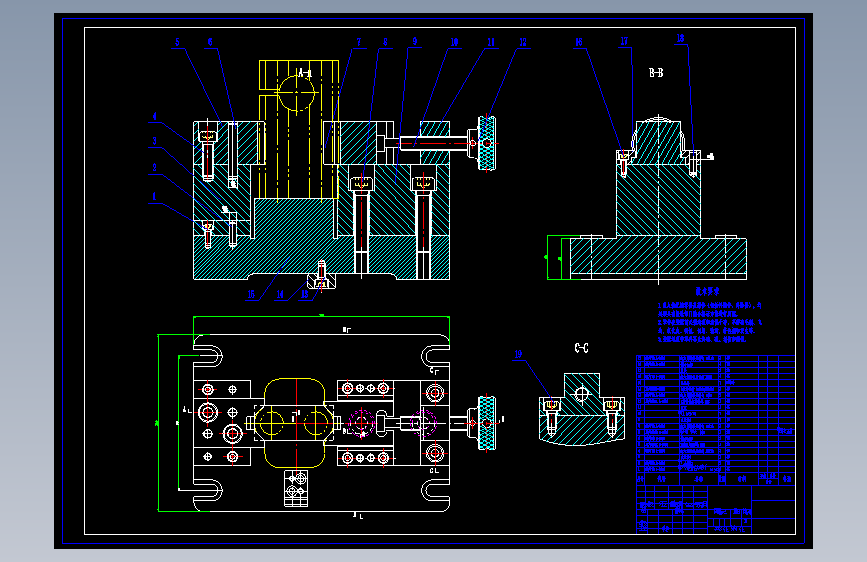

| 6 | 铣夹具装配图—A1.dwg | 177.83K |

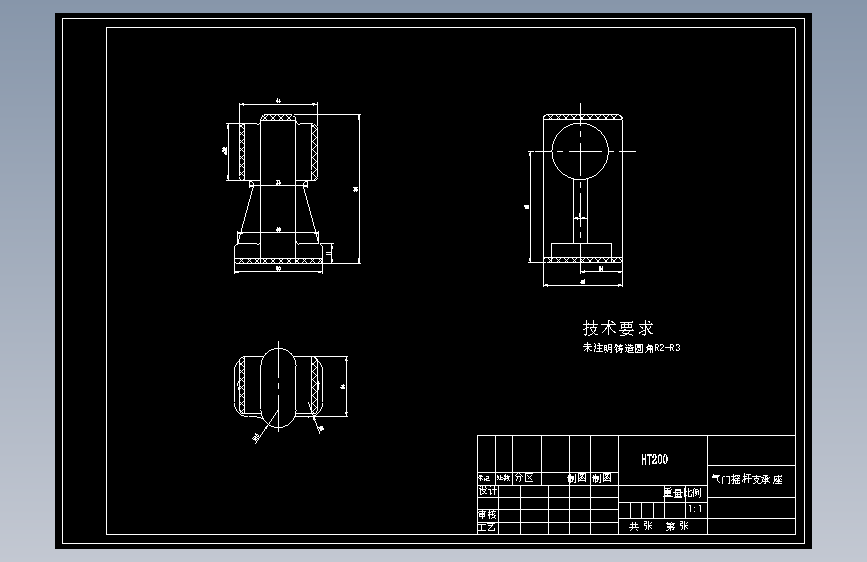

| 7 | 零件图.dwg | 115.75K |
| 8 | 外文翻译.doc | 1.47M |
| 9 |  外文翻译原文.pdf | 764.96K |
