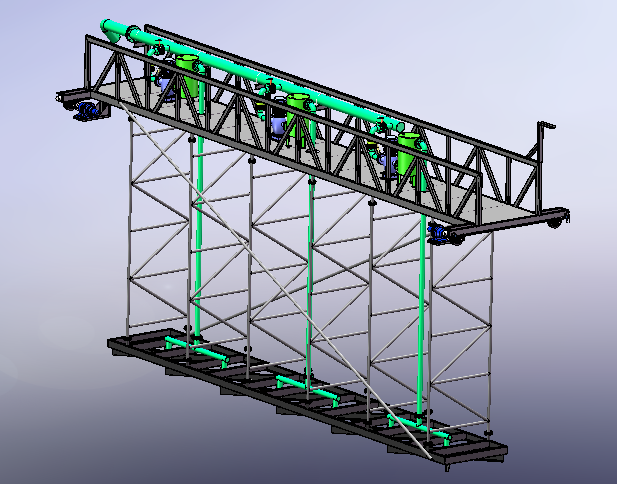

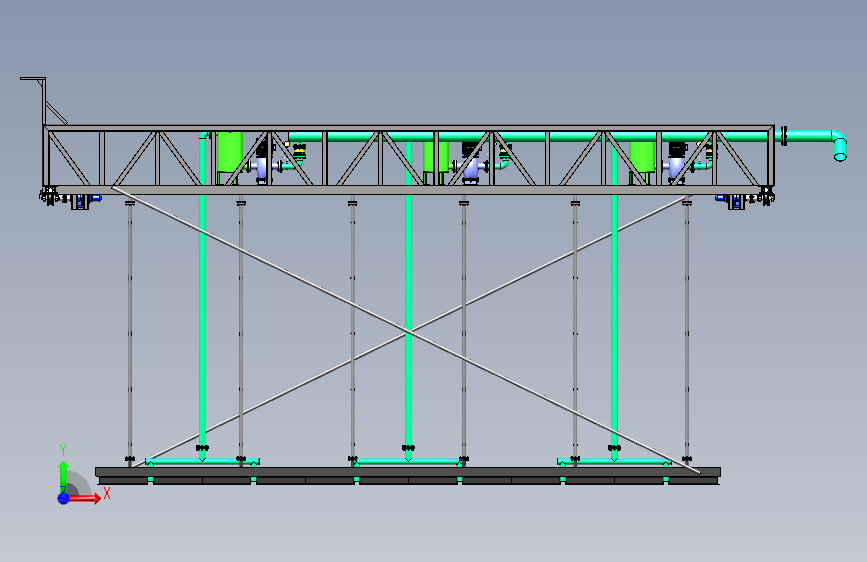

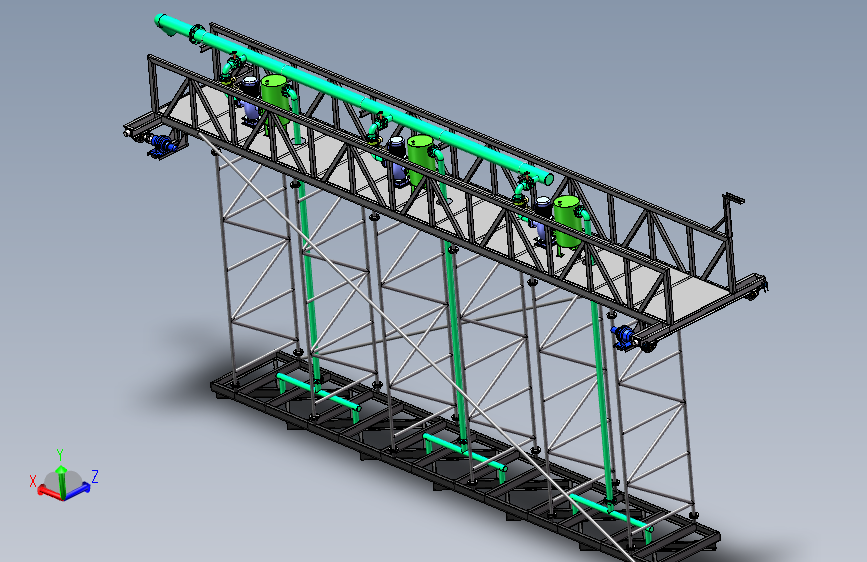

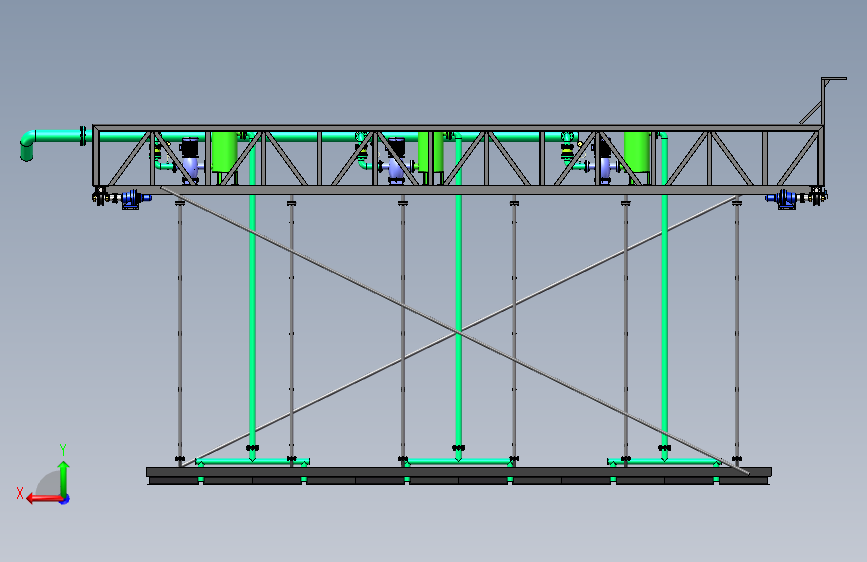

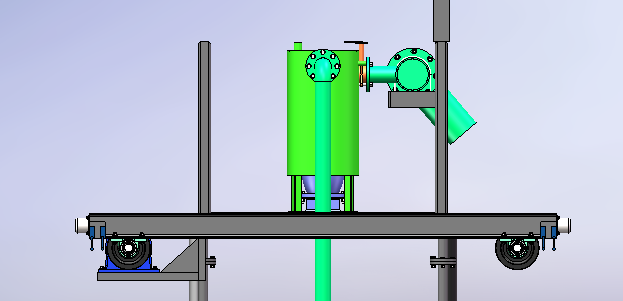

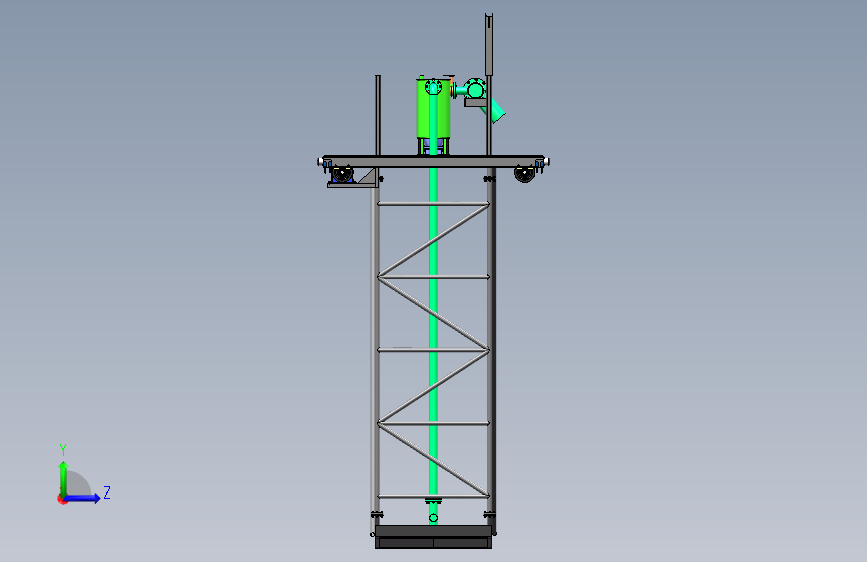

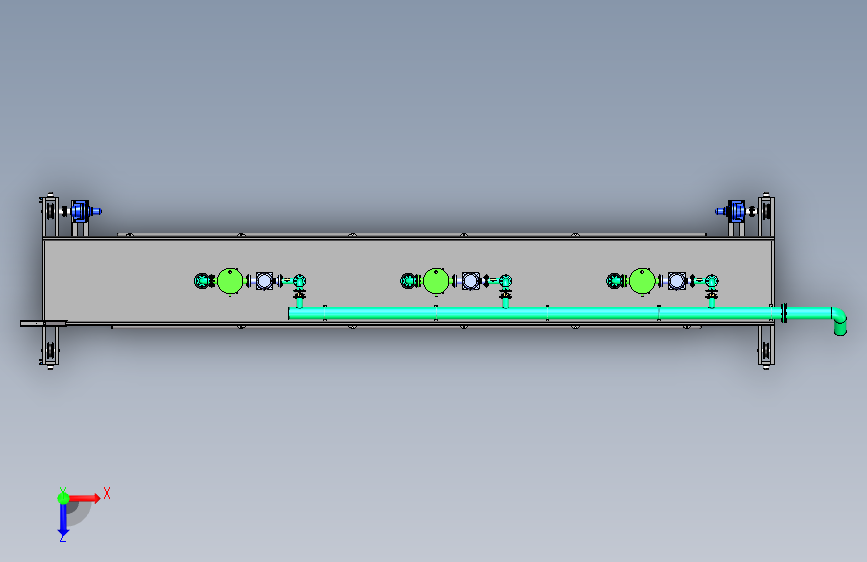

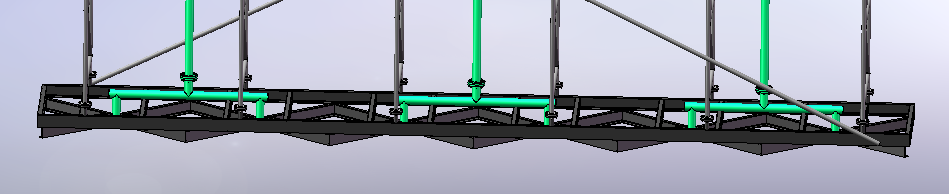

行车式刮泥机三维SW模型
图纸描述
行车式刮泥机三维SW模型图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小17.18M，共计87个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2016软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
广截
已分享: 份作品

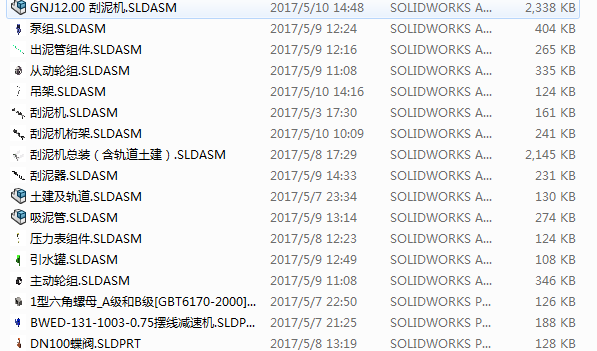

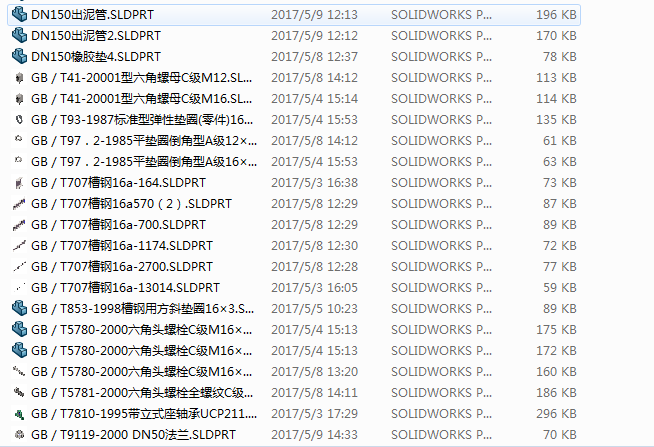

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1型六角螺母_A级和B级[GBT6170-2000][M20].SLDPRT | 125.96K |
| 2 | BWED-131-1003-0.75摆线减速机.SLDPRT | 187.29K |
| 3 | DN100橡胶垫.SLDPRT | 74.57K |
| 4 | DN100蝶阀.SLDPRT | 127.08K |
| 5 | DN150出泥管.SLDPRT | 195.66K |
| 6 | DN150出泥管2.SLDPRT | 169.87K |
| 7 | DN150橡胶垫4.SLDPRT | 77.16K |
| 8 | GB6728-86冷弯矩形空心型钢80×60×5-1269.SLDPRT | 71.64K |
| 9 | GB6728-86冷弯矩形空心型钢80×60×5-980.SLDPRT | 59.28K |
| 10 | GB／T16922-1997A型圆头薄型楔键16×56.SLDPRT | 139.26K |
| 11 | GB／T16922-1997A型圆头薄型楔键18×56.SLDPRT | 147.11K |
| 12 | GB／T17395-2008普通钢管60×5-11748.SLDPRT | 50.06K |
| 13 | GB／T41-20001型六角螺母C级M12.SLDPRT | 112.71K |
| 14 | GB／T41-20001型六角螺母C级M16.SLDPRT | 113.83K |
| 15 | GB／T5780-2000六角头螺栓C级M16×130.SLDPRT | 159.67K |
| 16 | GB／T5780-2000六角头螺栓C级M16×65.SLDPRT | 174.37K |
| 17 | GB／T5780-2000六角头螺栓C级M16×75.SLDPRT | 171.25K |
| 18 | GB／T5781-2000六角头螺栓全螺纹C级M12×35.SLDPRT | 185.52K |
| 19 | GB／T707槽钢16a-1174.SLDPRT | 71.39K |
| 20 | GB／T707槽钢16a-13014.SLDPRT | 58.20K |
| 21 | GB／T707槽钢16a-164.SLDPRT | 72.99K |
| 22 | GB／T707槽钢16a-2700.SLDPRT | 76.99K |
| 23 | GB／T707槽钢16a-700.SLDPRT | 88.21K |
| 24 | GB／T707槽钢16a570（2）.SLDPRT | 86.67K |
| 25 | GB／T7810-1995带立式座轴承UCP211.SLDPRT | 295.15K |
| 26 | GB／T853-1998槽钢用方斜垫圈16×3.SLDPRT | 88.97K |
| 27 | GB／T9119-2000DN100法兰.SLDPRT | 80.62K |
| 28 | GB／T9119-2000DN50法兰.SLDPRT | 69.81K |
| 29 | GB／T93-1987标准型弹性垫圈零件16×8．2.SLDPRT | 134.74K |
| 30 | GB／T97．2-1985平垫圈倒角型A级12×2．5.SLDPRT | 60.82K |
| 31 | GB／T97．2-1985平垫圈倒角型A级16×3.SLDPRT | 62.72K |
| 32 |  GNJ12.00刮泥机.SLDASM | 2.28M |
| 33 | ~$GNJ12.00 刮泥机.SLDASM | 4B |
| 34 | 主动轮组.SLDASM | 345.23K |
| 35 | 主动轴.SLDPRT | 123.91K |
| 36 | 从动轮组.SLDASM | 334.83K |
| 37 | 从动轴.SLDPRT | 118.07K |
| 38 | 六角头螺栓_A级和B级[GBT5782-2000][M20×80×46].SLDPRT | 177.70K |
| 39 | 减速机支座.SLDPRT | 159.15K |
| 40 | 出泥管组件.SLDASM | 264.39K |
| 41 | 刮泥器.SLDASM | 230.30K |
| 42 | 刮泥机.SLDASM | 160.47K |

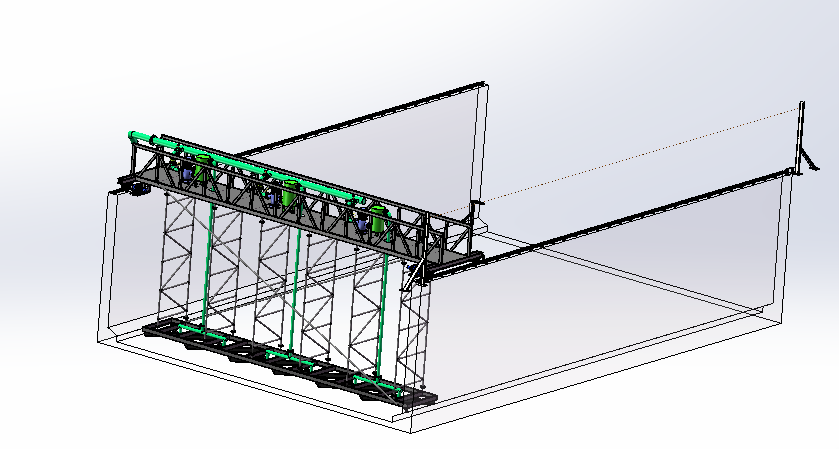

| 43 | 刮泥机总装（含轨道土建）.SLDASM | 2.09M |
| 44 | 刮泥机桁架.SLDASM | 240.69K |
| 45 | 刮泥架.SLDPRT | 602.18K |
| 46 | 压力表组件.SLDASM | 123.16K |
| 47 | 压板.SLDPRT | 68.72K |
| 48 | 吊架.SLDASM | 123.22K |
| 49 | 吸泥管.SLDASM | 273.98K |
| 50 | 吸泥管一.SLDPRT | 138.20K |
| 51 | 吸泥管二.SLDPRT | 147.52K |
| 52 | 土建及轨道.SLDASM | 129.02K |
| 53 | 土建池.SLDPRT | 90.68K |
| 54 | 平垫圈A级[GBT97_1-2002][20].SLDPRT | 71.03K |
| 55 | 引水罐.SLDASM | 107.06K |
| 56 | 引缆支架.SLDPRT | 109.94K |
| 57 | 抱箍.SLDPRT | 88.25K |
| 58 | 挡圈.SLDPRT | 81.66K |
| 59 | 支腿.SLDPRT | 67.30K |
| 60 | 斜撑.SLDPRT | 65.84K |
| 61 | 普通平键_A型[GBT1096-2003][16×45].SLDPRT | 119.97K |
| 62 | 架.SLDPRT | 156.33K |
| 63 | 标准型弹性垫圈-装配[GBT93-1987][20].SLDPRT | 82.24K |
| 64 | 桁架.SLDPRT | 209.89K |
| 65 | 槽钢托架.SLDPRT | 80.03K |
| 66 | 泵出口管DN100.SLDPRT | 349.46K |
| 67 | 泵壳体.SLDPRT | 210.66K |
| 68 | 泵支座.SLDPRT | 149.64K |
| 69 | 泵电机.SLDPRT | 1.17M |
| 70 | 泵组.SLDASM | 403.96K |
| 71 | 矩形管120×80.SLDPRT | 92.58K |
| 72 | 缓冲器.SLDPRT | 115.74K |
| 73 | 缓冲管.SLDPRT | 128.85K |
| 74 | 罐.SLDPRT | 174.85K |
| 75 | 联轴器上.SLDPRT | 112.72K |
| 76 | 联轴器下.SLDPRT | 106.75K |
| 77 | 花纹板.SLDPRT | 54.60K |
| 78 | 行程开关.SLDPRT | 71.60K |
| 79 | 行程开关挡片.SLDPRT | 120.23K |
| 80 | 行程开关支座.SLDPRT | 50.63K |
| 81 | 轨道轮.SLDPRT | 303.56K |
| 82 | 轻轨[GBT11264-2012][15kg／m×20000].SLDPRT | 78.01K |
| 83 | 钢丝绳.SLDPRT | 40.59K |
| 84 | 钢丝绳架.SLDPRT | 93.55K |
| 85 | 钢管60×5-150.SLDPRT | 69.51K |
| 86 | 零件1.SLDPRT | 356.29K |
| 87 | 预埋板200×100×10.SLDPRT | 64.38K |
