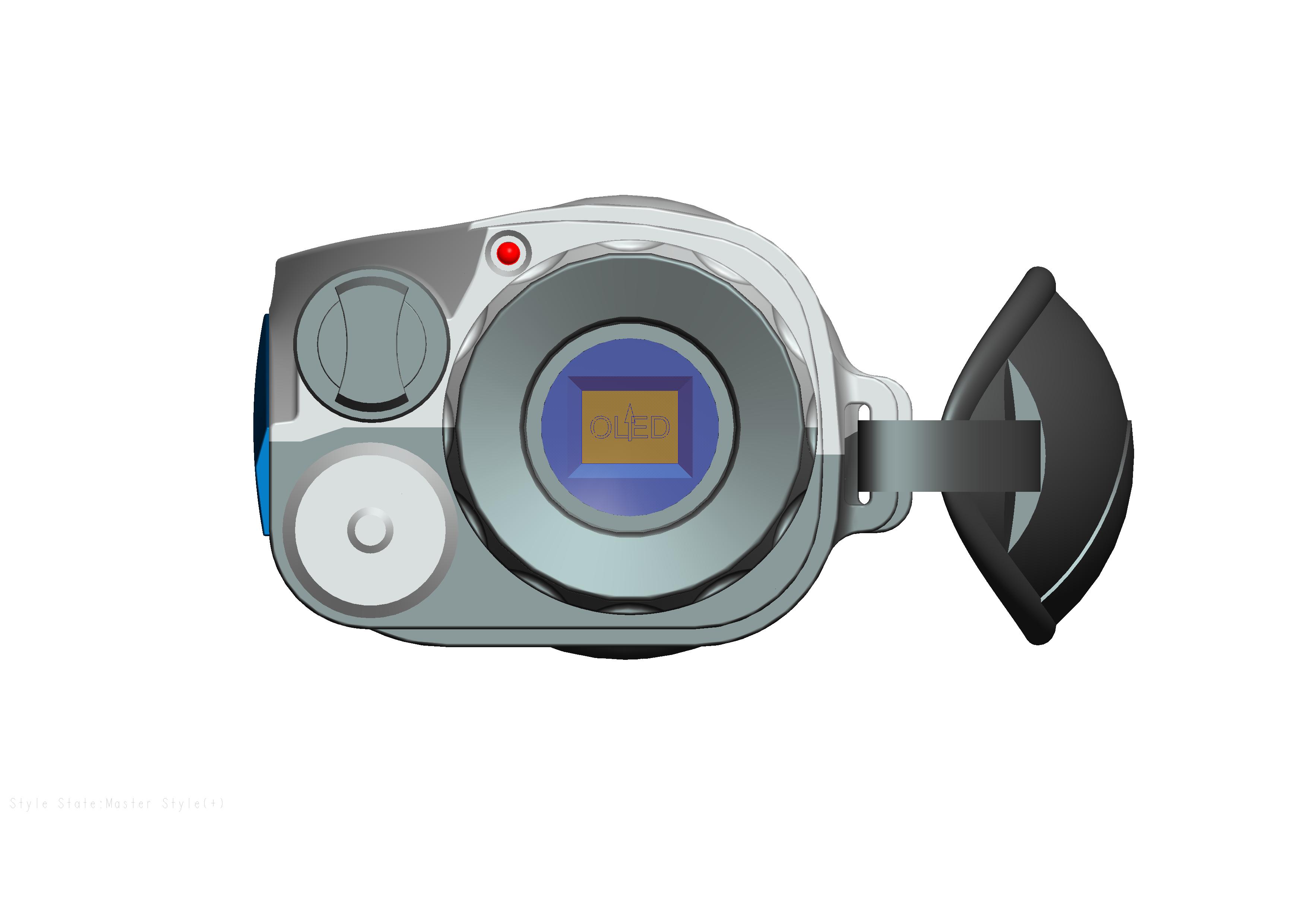

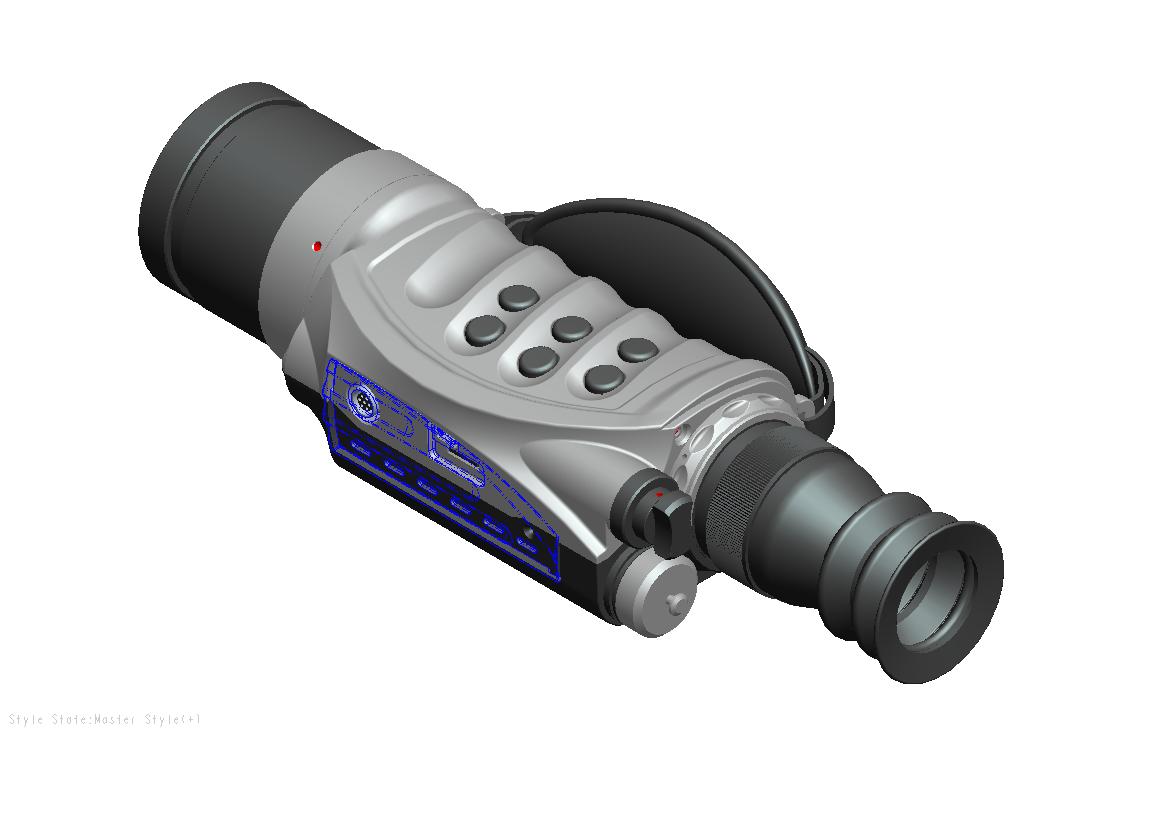

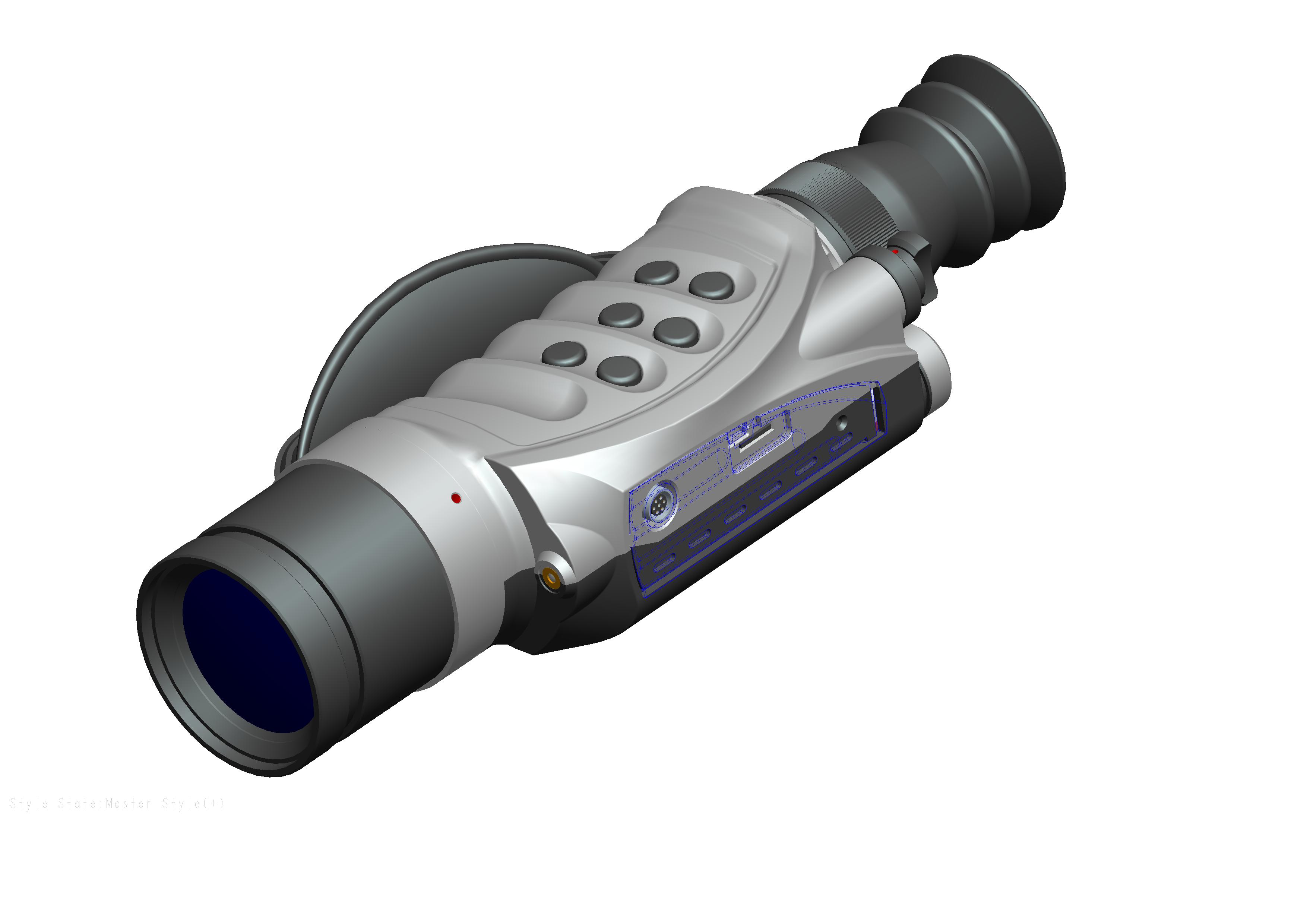

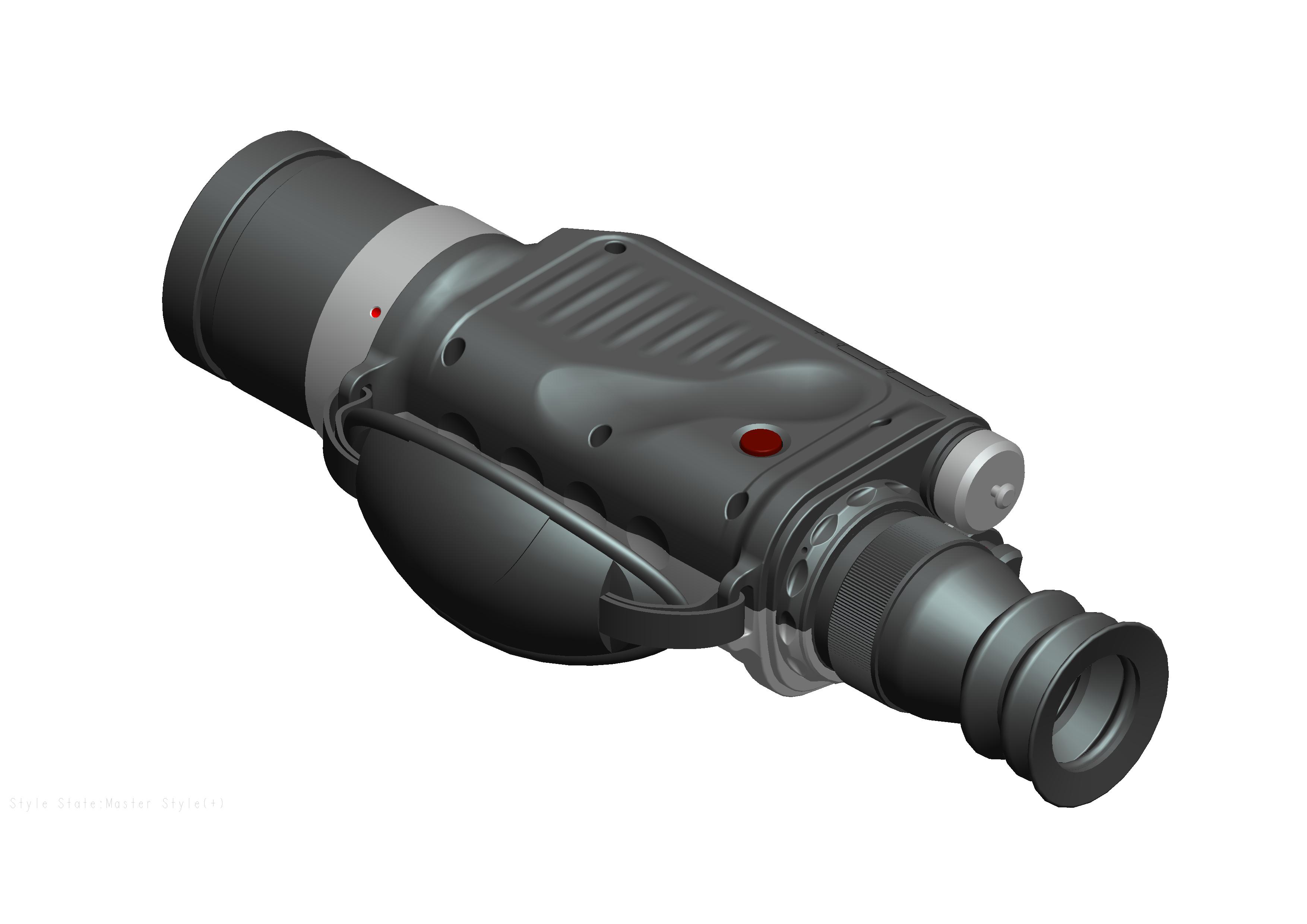

这是一款红外热成像单目望远镜，具有拍照，摄像及激光测距功能，外观设计遵循人体工学，可单手操作；全机采用IP67防水设计,可在下雨天户外使用。目镜内部采用OLED高清显示屏，能够清晰地观察目标影像。全部外观结构均用Proe设计，附件中同时提供了车加工零件dwg及机构件BOM表。欢迎下载！

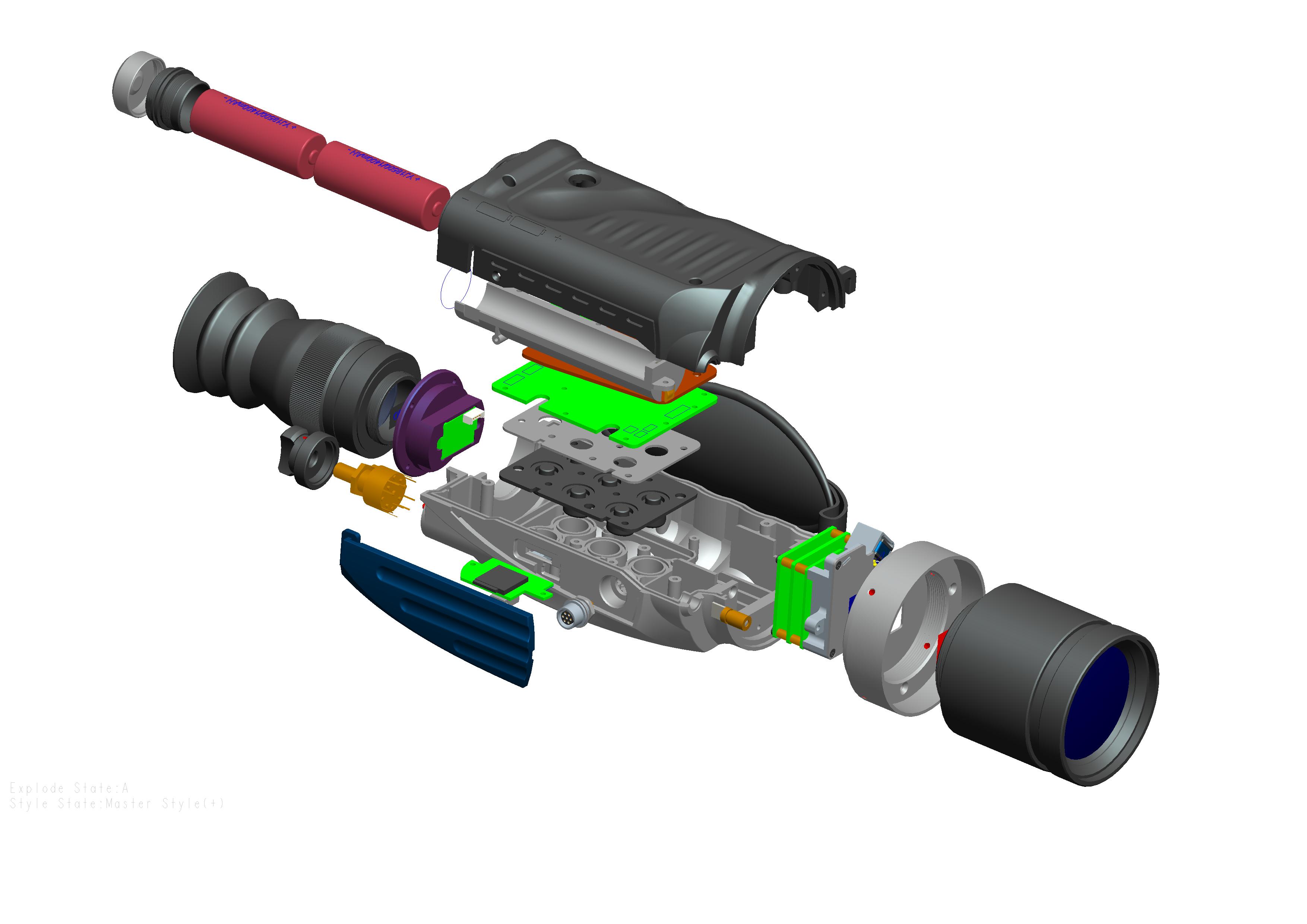

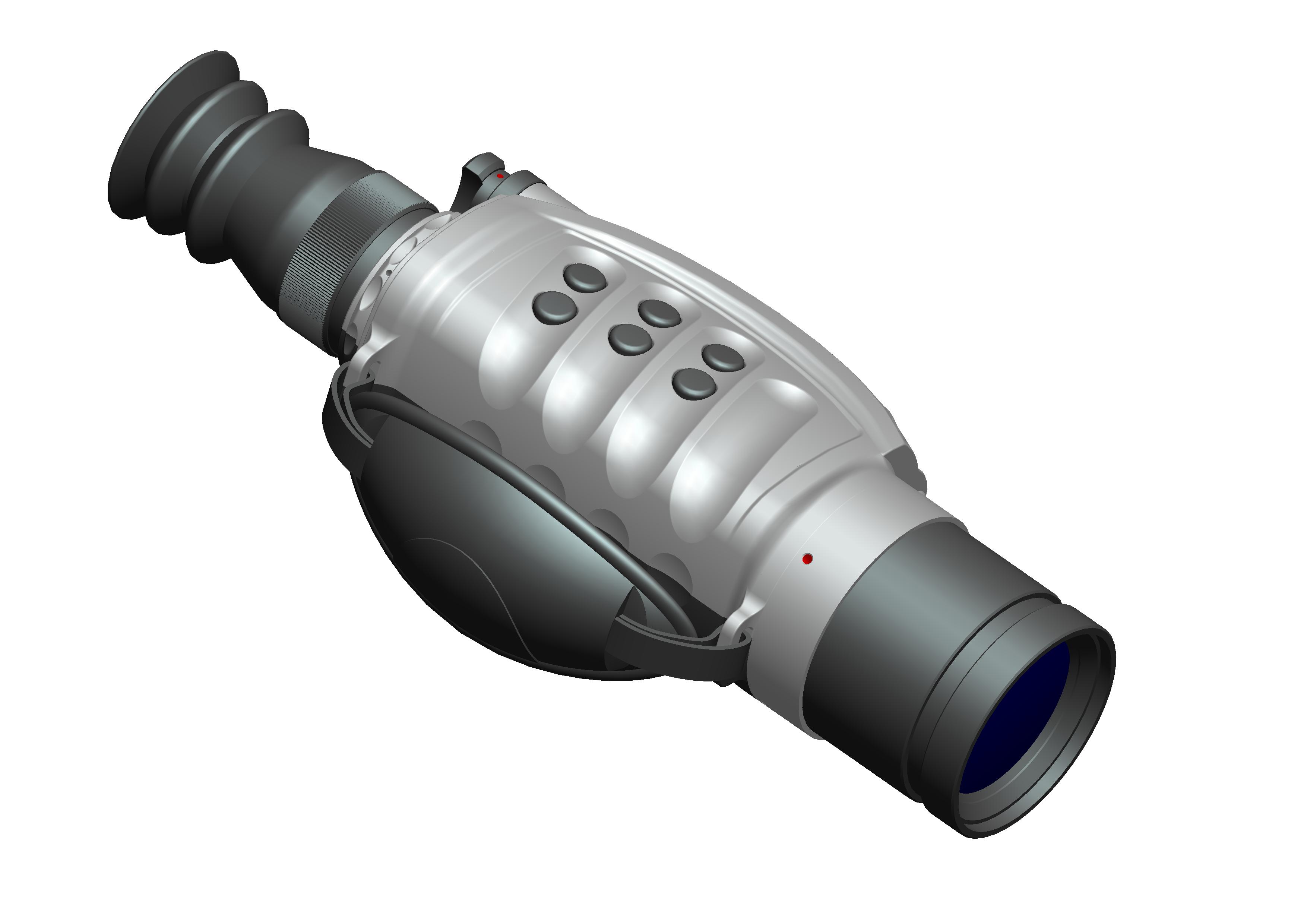

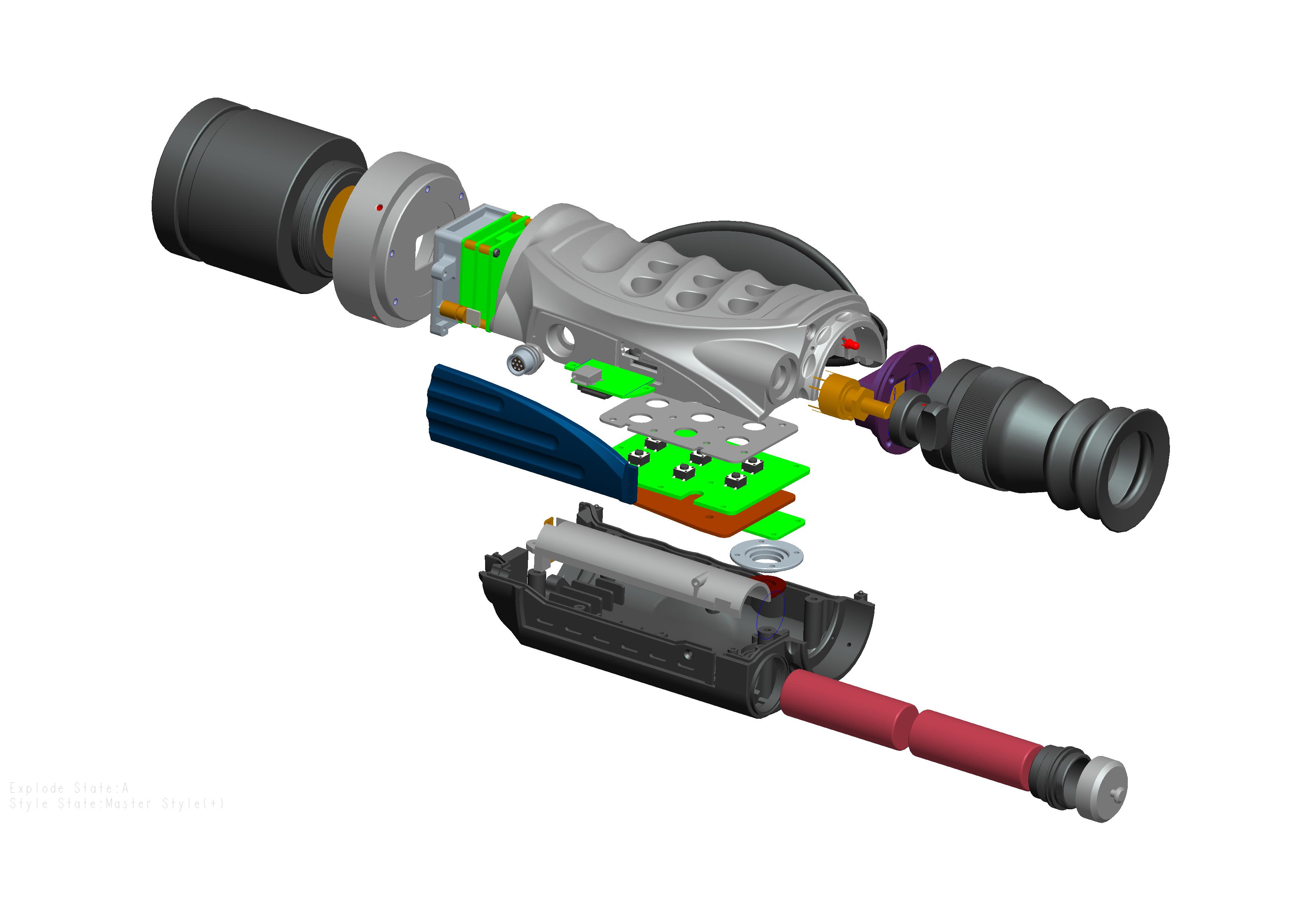

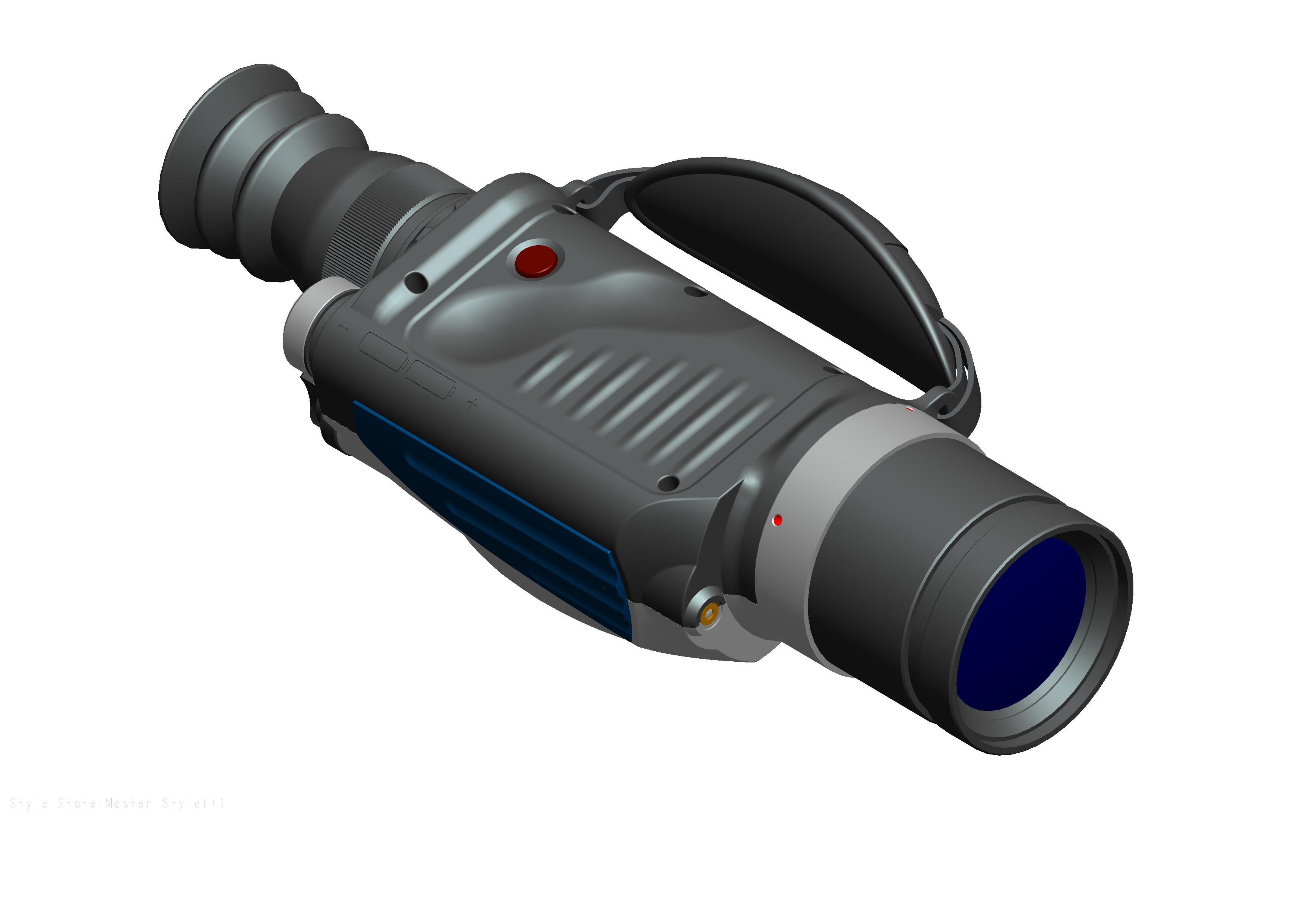

红外热成像夜视仪单目望远镜全结构图
首页>图纸库>数码电器>数码产品2024-12-16报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
20

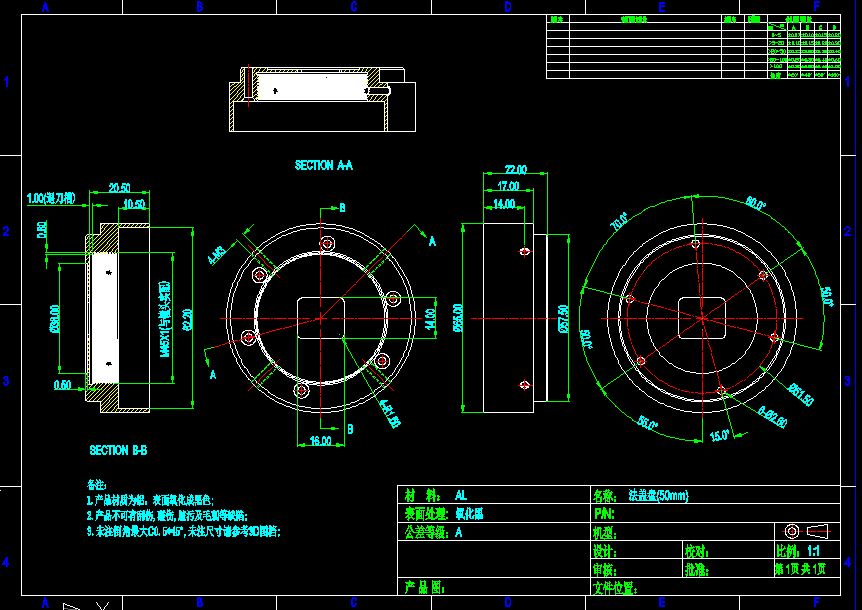

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

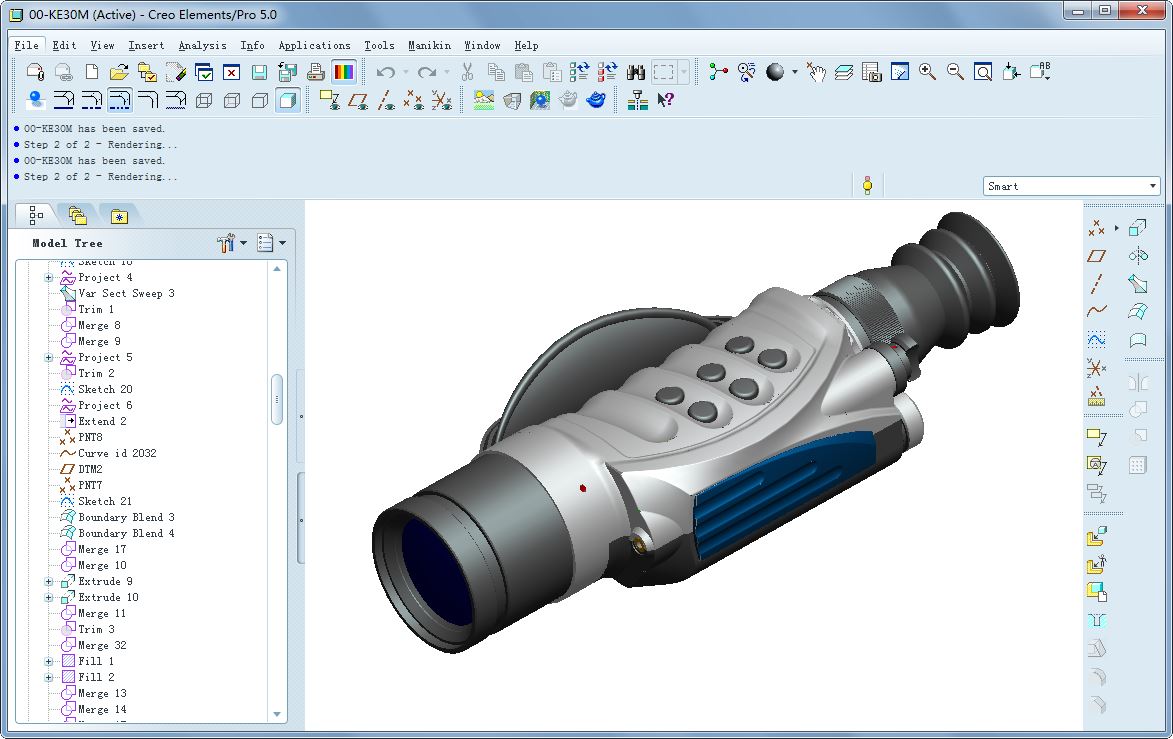

这是一款红外热成像单目望远镜，具有拍照，摄像及激光测距功能，外观设计遵循人体工学，可单手操作；全机采用IP67防水设计,可在下雨天户外使用。目镜内部采用OLED高清显示屏，能够清晰地观察目标影像。全部外观结构均用Proe设计，附件中同时提供了车加工零件dwg及机构件BOM表。欢迎下载！
