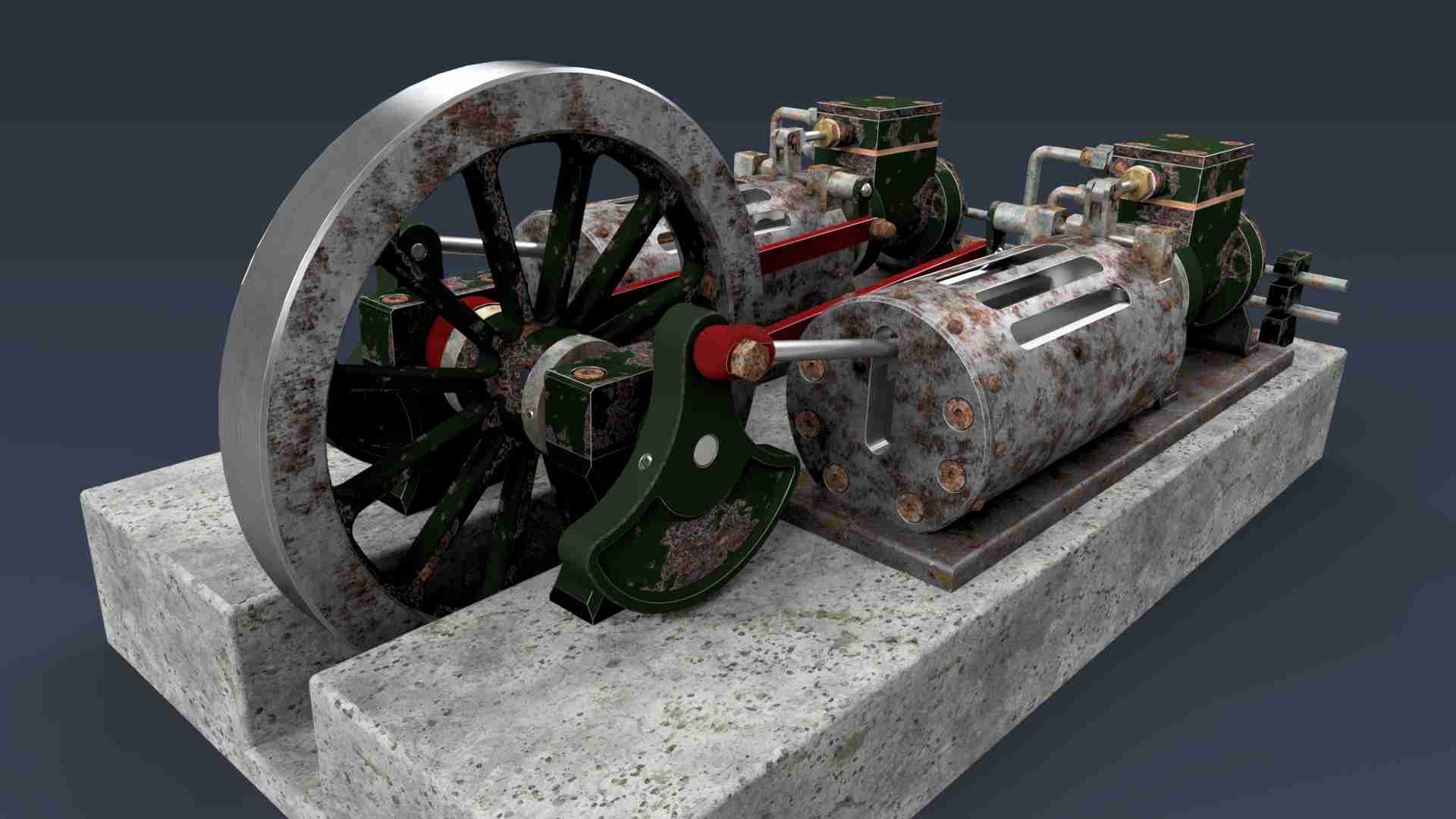

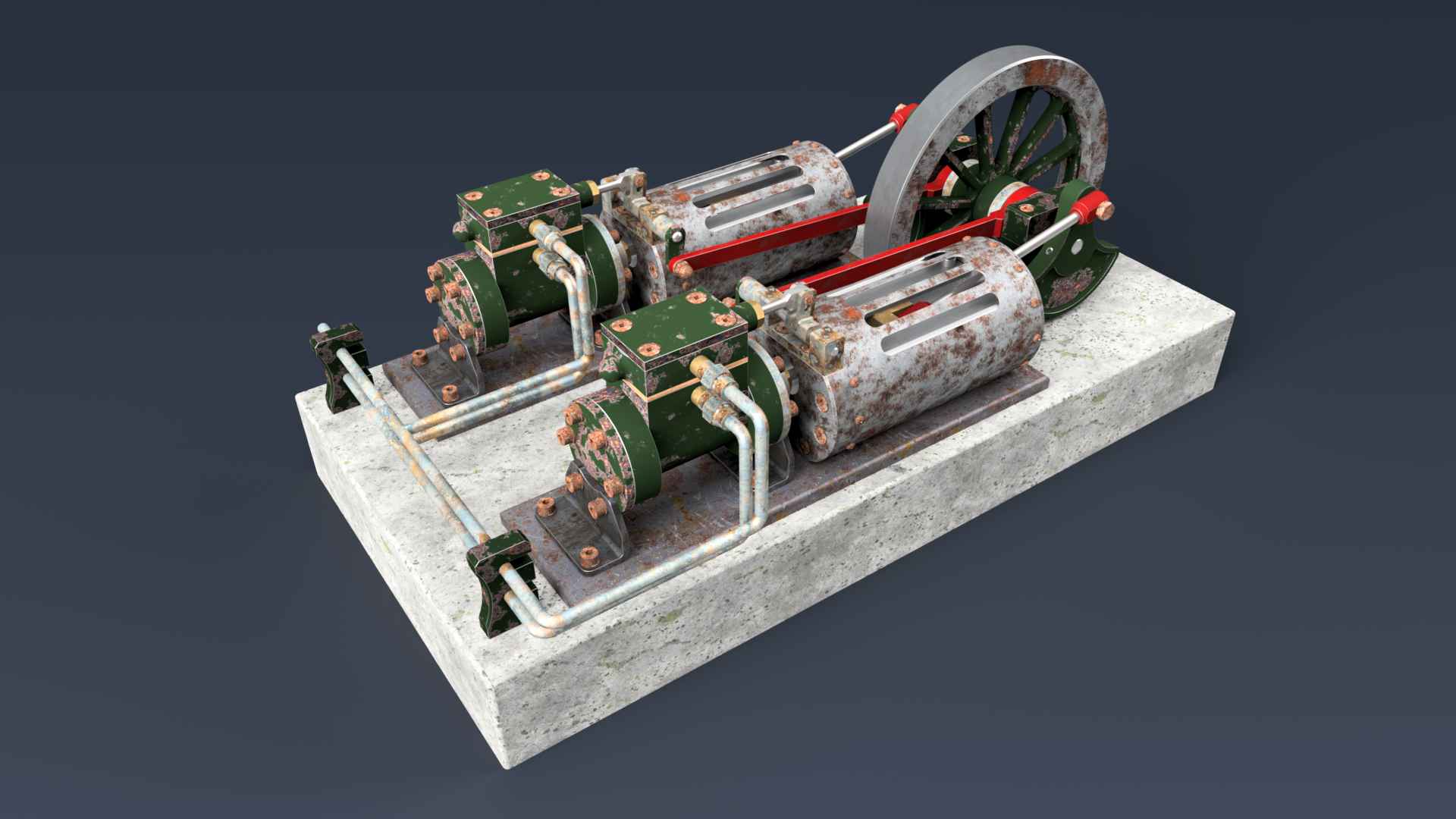

双卧式蒸汽机
图纸描述
双卧式蒸汽机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小513.03M，共计71个文件，包含3D图纸，图纸主格式为ipt,iam,stp，使用Inventor软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要70金币
立即下载 收藏
图纸信息
作者
顾霜丝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

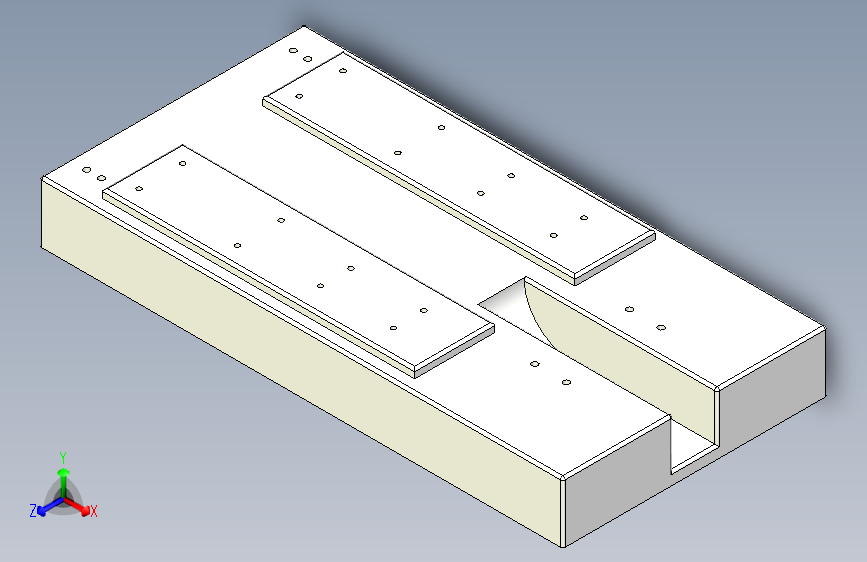

| 1 |  Base.ipt | 469.50K |
| 2 | Crankshaft1.ipt | 122.00K |
| 3 | Part000.006.Crankshaft.iam | 118.00K |
| 4 | Part000.007.Flywheel.ipt | 768.50K |
| 5 | Part000.008.Eccentric.ipt | 407.50K |
| 6 | Part000.009.EccentricTrap.ipt | 263.00K |
| 7 | Part000.010.Crank.ipt | 454.00K |
| 8 | Part000.011.Crosshead.ipt | 439.00K |
| 9 | Part000.012.RockerBearing.ipt | 511.00K |
| 10 | Part000.013.RockerBearingStud.ipt | 410.00K |
| 11 | Part000.014.ValveFork.ipt | 539.00K |
| 12 | Part000.015.CylinderPipingConnectorM6x05.ipt | 394.50K |
| 13 | Part000.016.PipingConnectorM6x05Female.ipt | 510.50K |
| 14 | Part000.017.SteamPipeExit.ipt | 188.00K |
| 15 | Part000.018.SteamPipeEntry.ipt | 189.50K |
| 16 | Part000.019.CrankScrew.ipt | 290.50K |
| 17 | Part000.020.PipeRack.ipt | 373.00K |
| 18 | Part000.021.ISO2341-B-3x10ISO.ipt | 153.50K |
| 19 | Part000.022.DINENISO1234-08x6x3x250.ipt | 210.50K |
| 20 | Part000.023.DIN913-M2x3.ipt | 175.50K |
| 21 | Part000.024.DIN915-M3x10.ipt | 180.50K |
| 22 | Part000.025.DIN128-A4.ipt | 161.00K |
| 23 | Part000.026.ISO10642-M4x10.ipt | 195.00K |
| 24 | Part000.027.ISO4762-M4x16ISO.ipt | 201.00K |
| 25 | Part000.028ISO4034-M5-ISO.ipt | 163.50K |
| 26 | Part000.029.ISO8734-4x26-AISO.ipt | 112.00K |
| 27 | Part000.030.DIN1587-M4x07.ipt | 222.50K |
| 28 | Part001.000.AssemblyCylinder.iam | 60.05M |
| 29 | Part001.001.Cylinder.ipt | 496.50K |
| 30 | Part001.002.ValvePlate.ipt | 396.50K |
| 31 | Part001.003.SteamChest.ipt | 426.50K |
| 32 | Part001.004.SteamChestCover.ipt | 348.50K |
| 33 | Part001.005.CylinderHead.ipt | 356.00K |
| 34 | Part001.006.CylinderCover.ipt | 394.50K |
| 35 | Part001.007.CylinderFoot.ipt | 559.00K |
| 36 | Part001.008.Piston.ipt | 207.50K |
| 37 | Part001.009.PistonRing.ipt | 124.00K |
| 38 | Part001.010.PistonRod.ipt | 122.00K |
| 39 | Part001.011.PacknutValve.ipt | 375.00K |
| 40 | Part001.012.PacknutPiston.ipt | 379.50K |
| 41 | Part001.013.SlideValveRod.ipt | 246.50K |
| 42 | Part001.014.SteamChestSlideValve.ipt | 476.50K |
| 43 | Part001.015.DIN128-A4.ipt | 161.00K |
| 44 | Part001.016.DIN128-A5.ipt | 143.00K |
| 45 | Part001.017.ISO4762-M4x12ISO.ipt | 215.00K |
| 46 | Part001.018.ISO10642-M4x25.ipt | 191.50K |
| 47 | Part001.019.ISO4032-M5-ISO.ipt | 170.50K |
| 48 | Part002.000.AssemblyCrossheadContainer.iam | 112.93M |
| 49 | Part002.001.CrossheadContainer.ipt | 294.50K |
| 50 | Part002.002.CrossheadGuidePlate.ipt | 176.50K |
| 51 | Part002.003.CrossheadContainerFlangeCrank.ipt | 364.00K |
| 52 | Part002.004.CrossheadContainerFlangeCylinder.ipt | 426.00K |
| 53 | Part002.005.CrossheadContainerCover.ipt | 1.47M |
| 54 | Part002.007.ISO7045-M2x5_-4.8-H-ISO.ipt | 287.00K |
| 55 | Part002.008.ISO10642-M4x16.ipt | 186.00K |
| 56 | Part002.009.ISO10642-M4x25.ipt | 197.50K |
| 57 | Part002.010.ISO4762-M4x12ISO.ipt | 189.00K |
| 58 | Part003.000.AssemblyConnectingRod.iam | 8.85M |
| 59 | Part003.001.ConnectingRod.ipt | 117.50K |
| 60 | Part003.002.ConnectingRodHead.ipt | 335.50K |
| 61 | Part004.000.AssemblyRockerShaft.iam | 16.11M |
| 62 | Part004.001.RockshaftArm.ipt | 296.00K |
| 63 | Part004.002.RockshaftShortRod.ipt | 233.00K |
| 64 | Part004.003.RockshaftRod.ipt | 146.00K |
| 65 | Part005.000.AssemblyMainBearing.iam | 56.29M |
| 66 | Part005.001.MainBearingFoot.ipt | 538.50K |
| 67 | Part005.002.MainBearingHead.ipt | 419.50K |
| 68 | Part005.003.ISO4762-M4x20ISO.ipt | 200.50K |
| 69 | Part005.004.DIN630-108-8x22x7.ipt | 350.00K |
| 70 | TwinSteamEngine.iam | 207.21M |
| 71 |  TwinSteamEngine.stp | 3.95M |
