轴承座钻Φ6孔夹具（CAD图+SW三维+说明书）
图纸描述

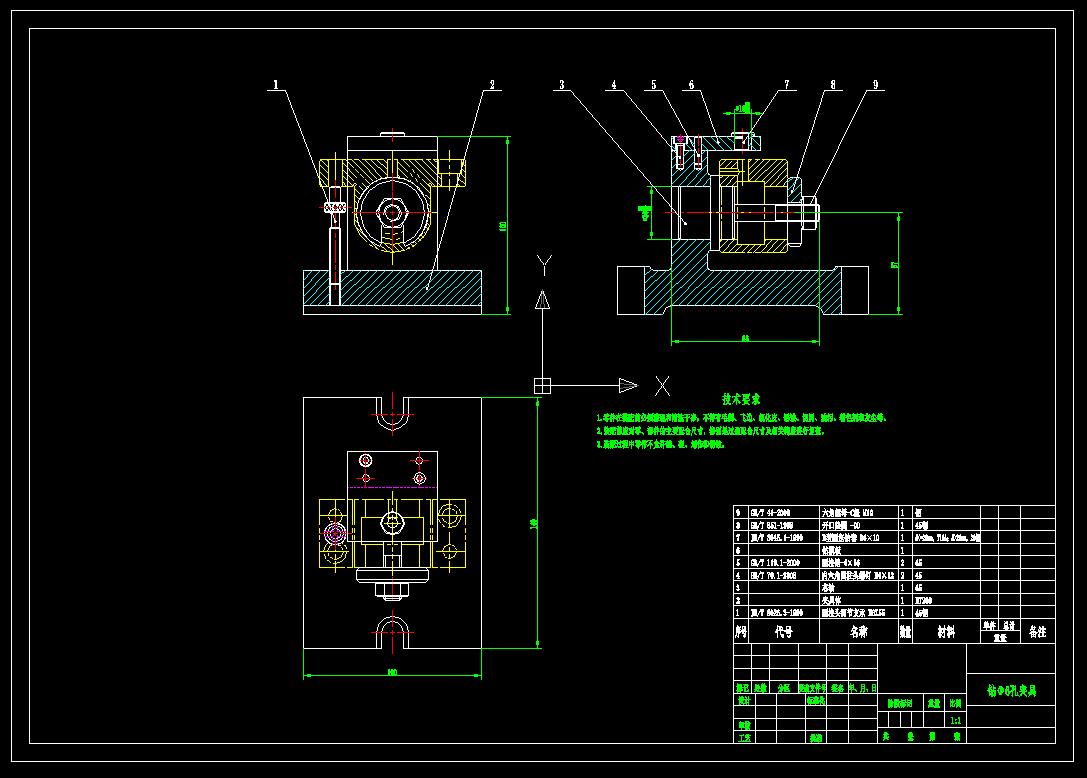

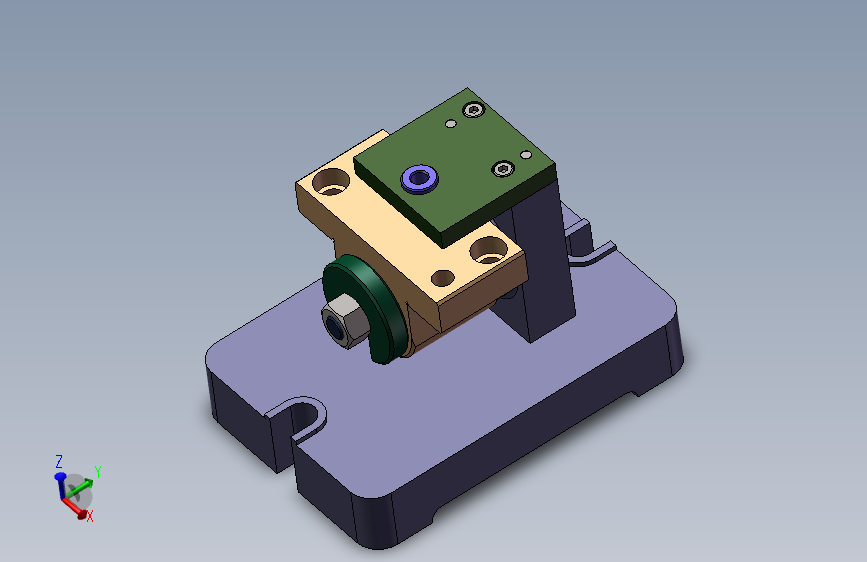

轴承座钻Φ6孔夹具（CAD图+SW三维+说明书）图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小3.03M，共计21个文件，包含3D图纸和2D图纸，图纸主格式为dwg,sldprt,sldasm,step，使用SOLIDWORKS 2012软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。轴承座钻Φ6孔夹具（CAD图+SW三维+说明书）
下载需要250金币
立即下载 收藏
图纸信息
图纸ID ：517295
文件大小：3.03M
所需金币：250
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：dwg,sldprt,sldasm,step
软件版本：SOLIDWORKS 2012
作者
齐虫
已分享: 份作品
文件列表

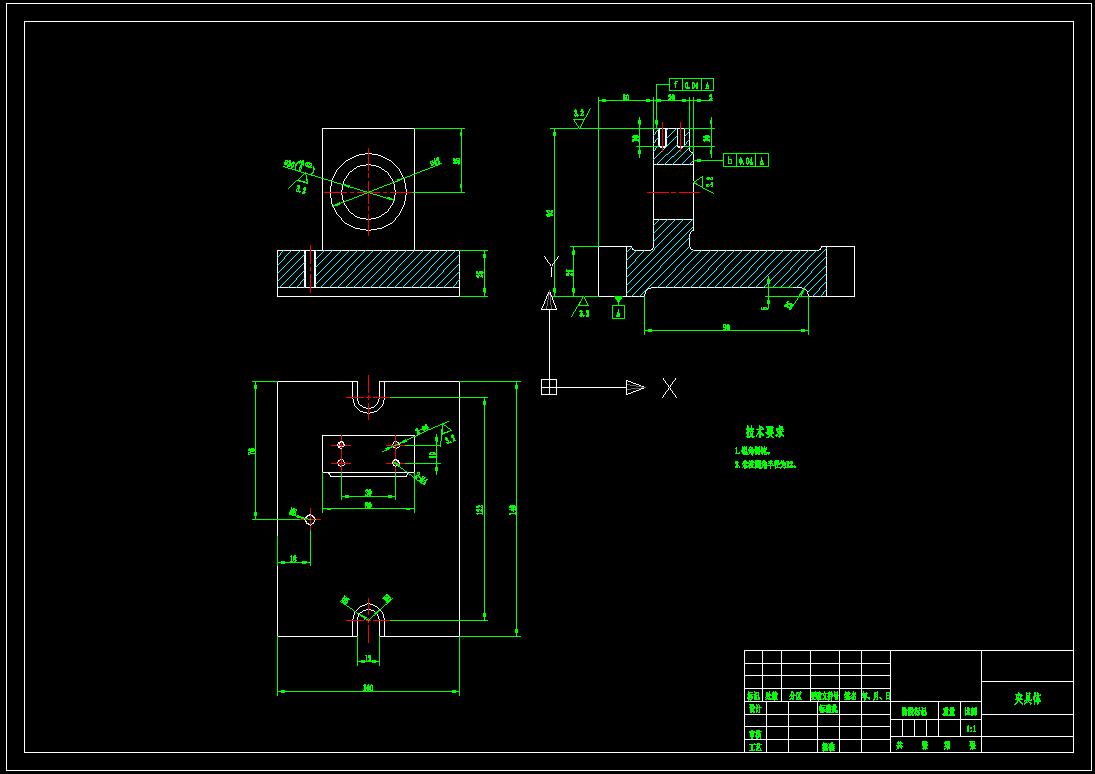

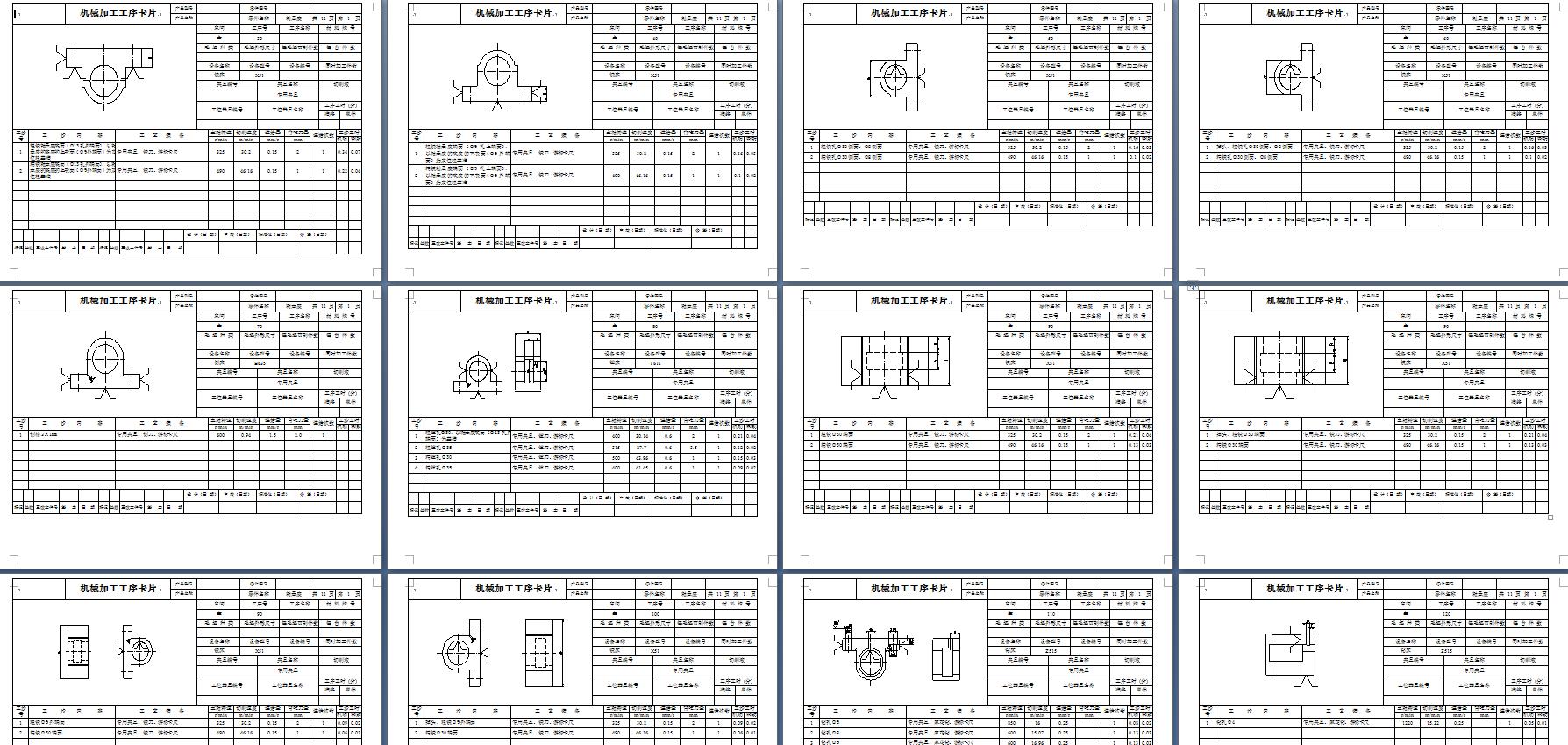

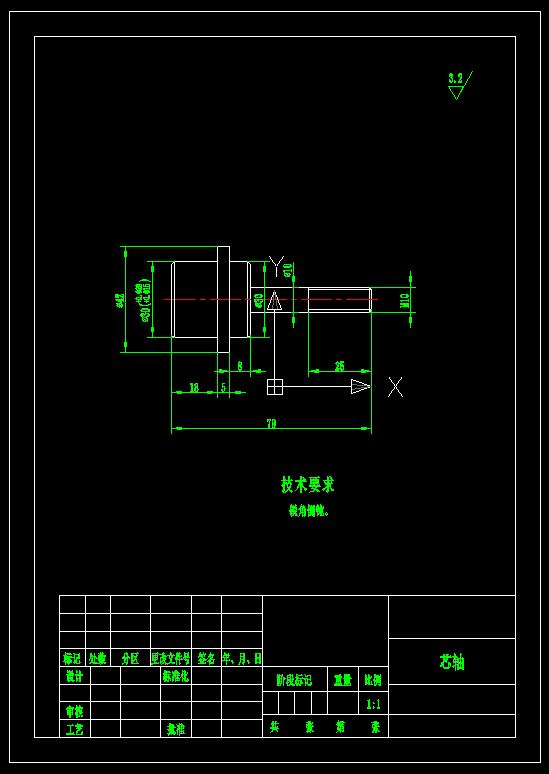

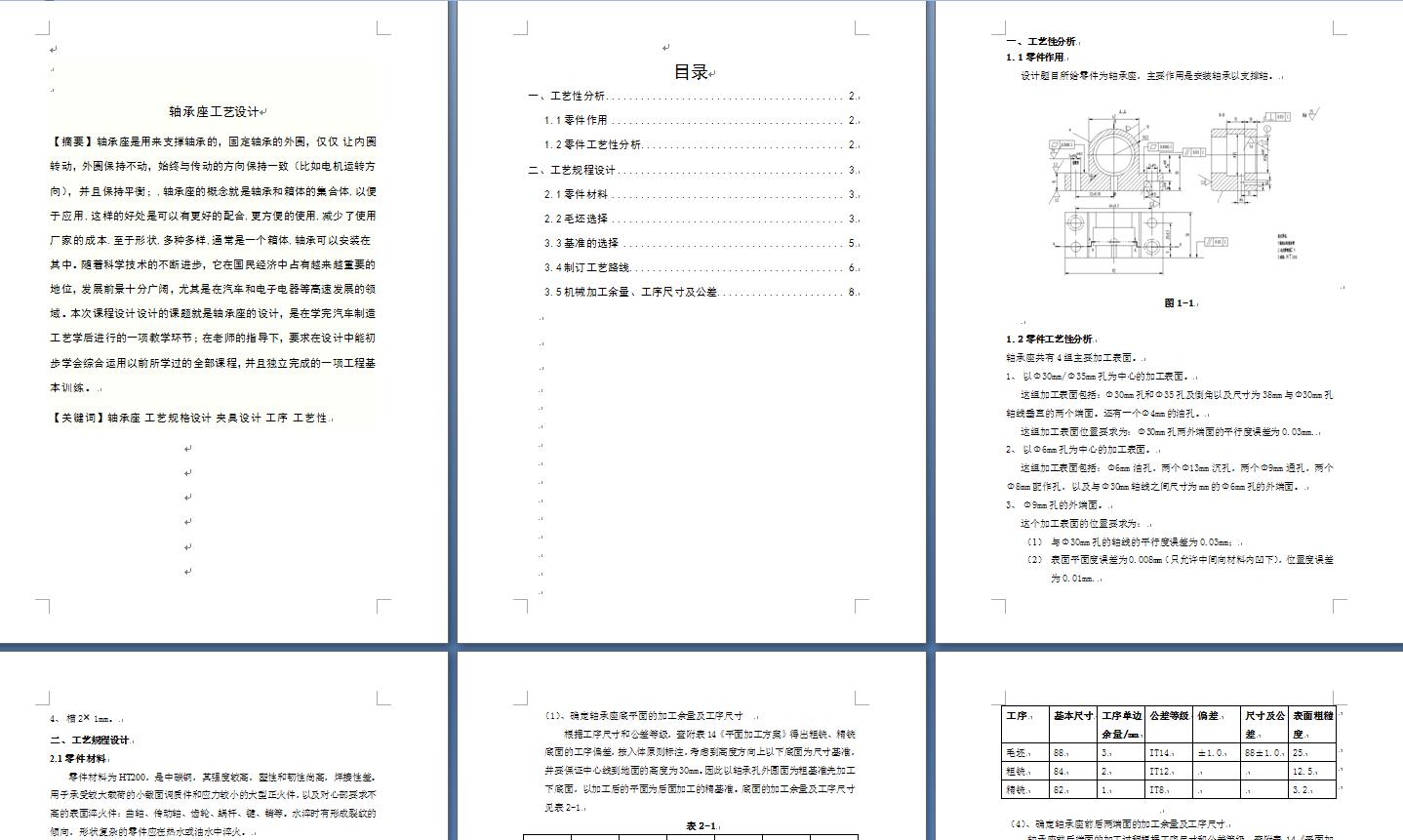

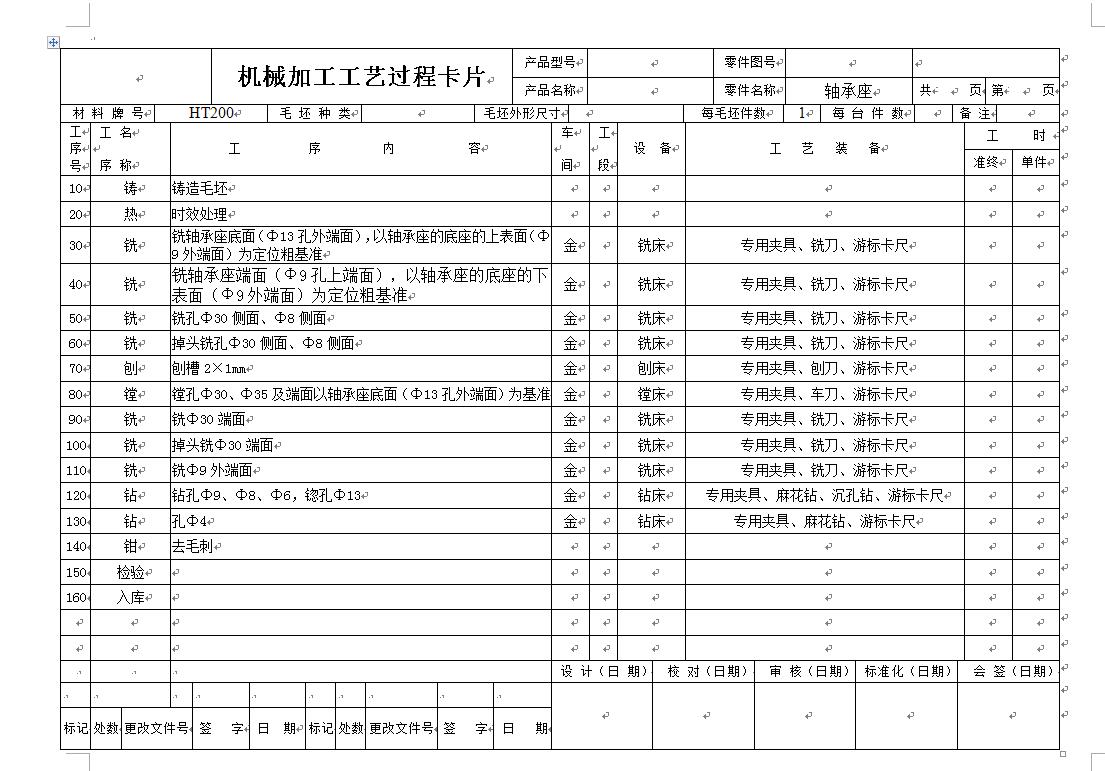

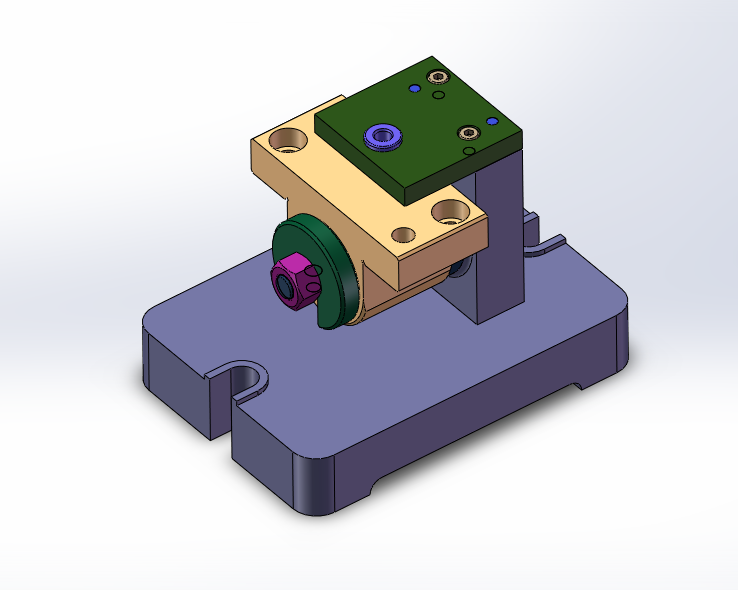

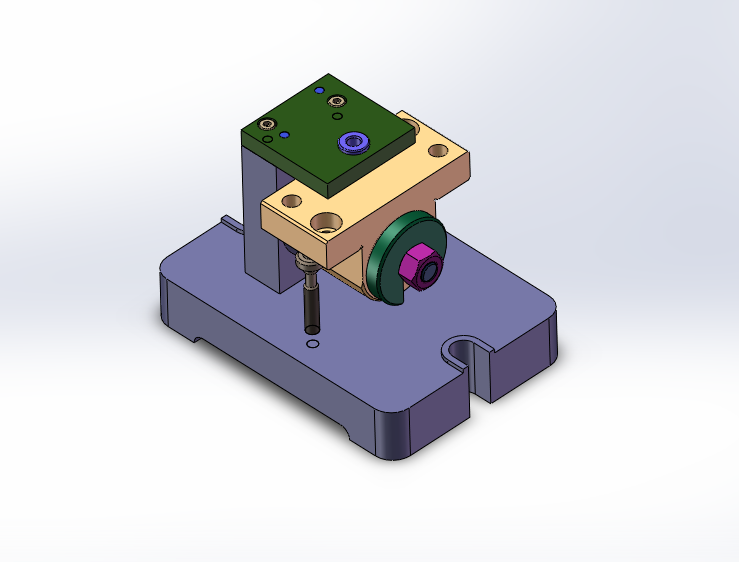

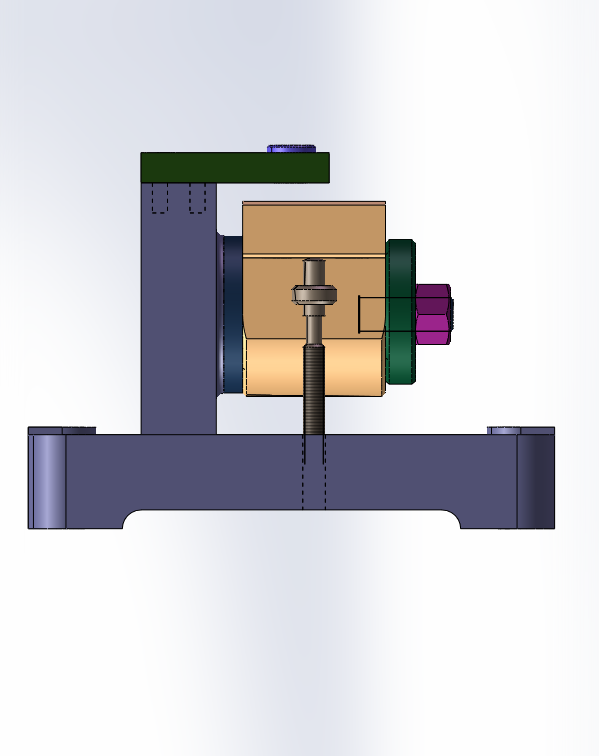

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  夹具体A2.dwg | 98.16K |
| 2 |  工序卡片.doc | 989.05K |
| 3 | 工序图.dwg | 159.13K |
| 4 | 毛坯.dwg | 69.91K |
| 5 | 芯轴A4.dwg | 54.00K |
| 6 | 轴承座.dwg | 76.16K |
| 7 | 轴承座工艺设计.doc | 588.93K |
| 8 | 钻Φ6孔夹具A2.dwg | 114.77K |
| 9 | 零件加工工艺过程卡.doc | 54.50K |
| 10 |  1-圆柱头调节支承M6X55.SLDPRT | 299.00K |
| 11 | 2-夹具体.SLDPRT | 366.00K |
| 12 | 3-芯轴.SLDPRT | 170.50K |
| 13 | 30型轴承座.SLDPRT | 299.50K |
| 14 | 6-钻模板.SLDPRT | 195.00K |
| 15 | 7-B型固定钻套B6×10.SLDPRT | 176.50K |
| 16 | 8-开口垫圈-0D.SLDPRT | 156.00K |
| 17 | B18.3.1M-4x0.7x12HexSHCS--12NHX.sldprt | 600.00K |
| 18 | GB_CONNECTING_PIECE_PIN_DP4X16.sldprt | 265.00K |
| 19 | GB_HEXAGON_TYPE13M10NormalStyle-N.sldprt | 420.00K |
| 20 |  轴承座钻Φ6孔夹具.SLDASM | 406.50K |
| 21 |  轴承座钻Φ6孔夹具.STEP | 674.25K |
