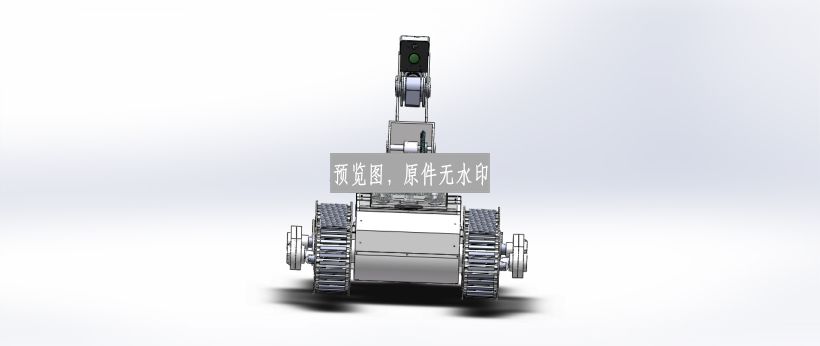

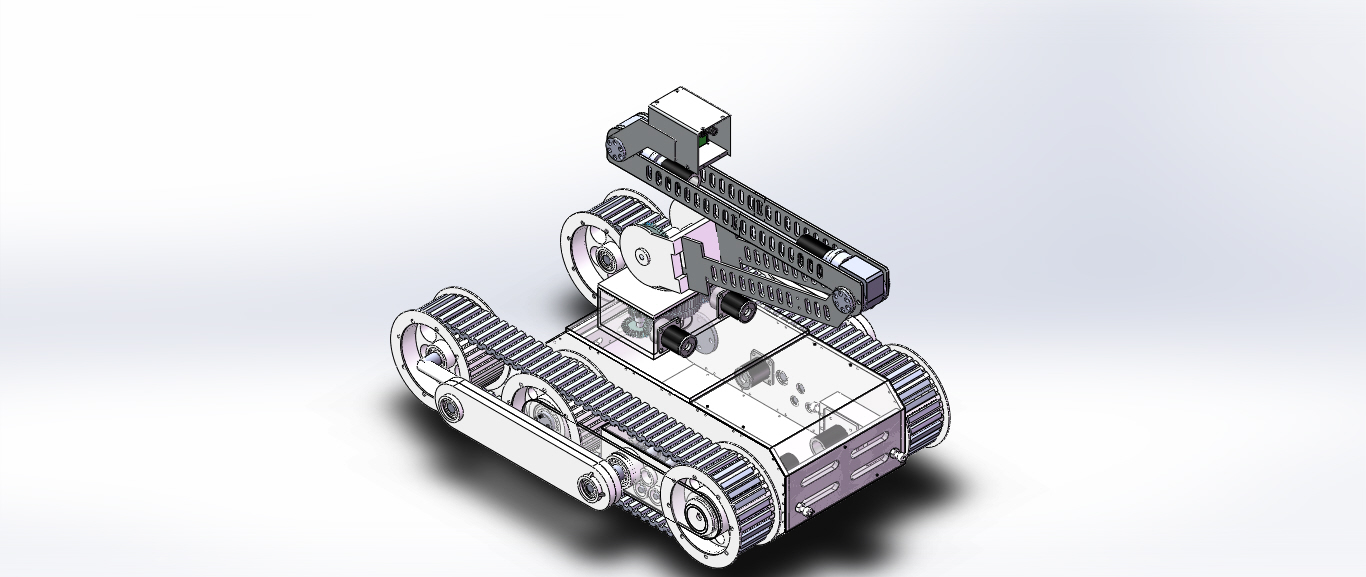

形状可变的履带侦查机器人CAD图纸以及solidworks三维模型
图纸描述
形状可变的履带侦查机器人CAD图纸以及solidworks三维模型图纸下载，该图纸类型属于机械设备、自动化设备图纸，图纸大小68.42M，共计238个文件，包含3D图纸和2D图纸，图纸主格式为step,sldprt,sldasm,slddrw,dwg，使用SOLIDWORKS 2016软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
图纸ID ：517243
文件大小：68.42M
所需金币：350
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：step,sldprt,sldasm,slddrw,dwg
软件版本：SOLIDWORKS 2016
作者
福咕
已分享: 份作品

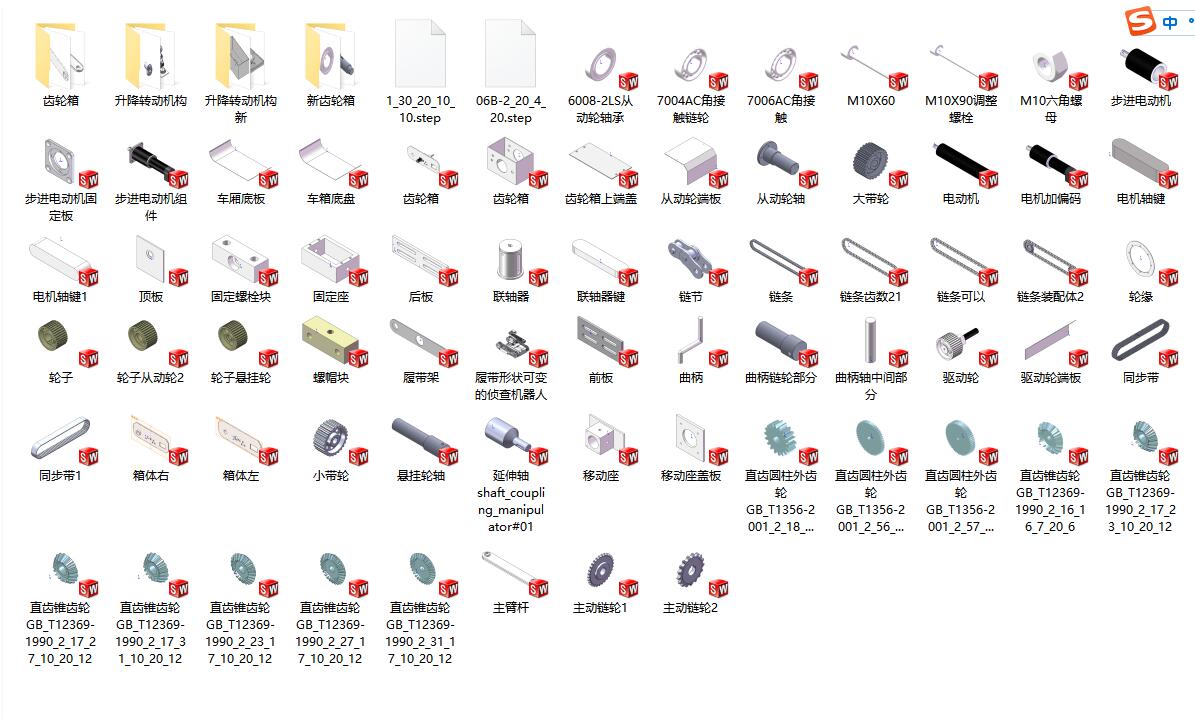

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  06B-2_20_4_20.step | 876.34K |
| 2 | 1_30_20_10_10.step | 355.98K |
| 3 |  6008-2LS从动轮轴承.SLDPRT | 576.66K |
| 4 | 7004AC角接触链轮.SLDPRT | 464.01K |
| 5 | 7006AC角接触.SLDPRT | 452.80K |
| 6 | M10X60.SLDPRT | 82.01K |
| 7 | M10X90调整螺栓.SLDPRT | 74.76K |
| 8 | M10六角螺母.SLDPRT | 66.10K |
| 9 | ~$小带轮.SLDPRT | 14B |
| 10 | ~$链条.SLDPRT | 14B |
| 11 |  ~$齿轮箱.SLDASM | 14B |
| 12 | 主动链轮1.SLDPRT | 768.50K |
| 13 | 主动链轮2.SLDPRT | 383.38K |
| 14 | 主臂杆.SLDASM | 60.21K |
| 15 | 从动轮端板.SLDPRT | 74.49K |
| 16 | 从动轮轴.SLDPRT | 107.70K |
| 17 | 前板.SLDPRT | 149.65K |
| 18 | 同步带.SLDPRT | 673.97K |
| 19 | 同步带1.SLDPRT | 431.18K |
| 20 | 后板.SLDPRT | 90.93K |
| 21 | 固定座.SLDPRT | 81.22K |
| 22 | 固定螺栓块.SLDPRT | 192.50K |
| 23 | 大带轮.SLDPRT | 488.73K |
| 24 | 小带轮.SLDPRT | 528.42K |
| 25 | 履带形状可变的侦查机器人.SLDASM | 6.99M |
| 26 | 履带架.SLDPRT | 81.33K |
| 27 | 延伸轴shaft_coupling_manipulator01.SLDPRT | 121.66K |
| 28 | 悬挂轮轴.SLDPRT | 68.76K |
| 29 | 曲柄.SLDPRT | 190.00K |
| 30 | 曲柄轴中间部分.SLDPRT | 42.12K |
| 31 | 曲柄链轮部分.SLDPRT | 76.34K |
| 32 | 步进电动机.SLDPRT | 93.94K |
| 33 | 步进电动机固定板.SLDPRT | 136.46K |
| 34 | 步进电动机组件.SLDASM | 152.32K |
| 35 | 电动机.SLDPRT | 88.03K |
| 36 | 电机加偏码.SLDASM | 222.50K |
| 37 | 电机轴键.SLDPRT | 52.27K |
| 38 | 电机轴键1.SLDPRT | 144.00K |
| 39 | 直齿圆柱外齿轮GB_T1356-2001_2_18_20_12_10.sldprt | 115.41K |
| 40 | 直齿圆柱外齿轮GB_T1356-2001_2_56_20_10_14.sldprt | 237.21K |
| 41 | 直齿圆柱外齿轮GB_T1356-2001_2_57_20_20_10.sldprt | 249.30K |
| 42 | 直齿锥齿轮GB_T12369-1990_2_16_16_7_20_6.sldprt | 147.13K |
| 43 | 直齿锥齿轮GB_T12369-1990_2_17_23_10_20_12.sldprt | 212.78K |
| 44 | 直齿锥齿轮GB_T12369-1990_2_17_27_10_20_12.sldprt | 211.72K |
| 45 | 直齿锥齿轮GB_T12369-1990_2_17_31_10_20_12.sldprt | 207.51K |
| 46 | 直齿锥齿轮GB_T12369-1990_2_23_17_10_20_12.sldprt | 245.45K |
| 47 | 直齿锥齿轮GB_T12369-1990_2_27_17_10_20_12.sldprt | 270.48K |
| 48 | 直齿锥齿轮GB_T12369-1990_2_31_17_10_20_12.sldprt | 296.52K |
| 49 | 移动座.SLDPRT | 99.42K |
| 50 | 移动座盖板.SLDPRT | 68.11K |
| 51 | 箱体右.SLDPRT | 216.16K |
| 52 | 箱体左.SLDPRT | 203.27K |
| 53 | 联轴器.SLDPRT | 121.42K |
| 54 | 联轴器键.SLDPRT | 50.71K |
| 55 | 螺帽块.SLDPRT | 145.50K |
| 56 | 装配体新.SLDASM | 14B |
| 57 | 车厢底板.SLDPRT | 99.51K |
| 58 | 车箱底盘.SLDPRT | 158.50K |
| 59 | 轮子.SLDPRT | 449.41K |
| 60 | 轮子从动轮2.SLDPRT | 438.78K |
| 61 | 轮子悬挂轮.SLDPRT | 438.48K |
| 62 | 轮缘.SLDPRT | 76.32K |
| 63 | 链条.SLDPRT | 2.22M |
| 64 | 链条可以.SLDPRT | 1.56M |
| 65 | 链条装配体2.SLDASM | 679.65K |
| 66 | 链条齿数21.SLDPRT | 1.63M |
| 67 | 链节.SLDASM | 199.50K |
| 68 | 顶板.SLDPRT | 59.41K |
| 69 | 驱动轮.SLDASM | 175.58K |
| 70 | 驱动轮端板.SLDPRT | 63.47K |
| 71 | 齿轮箱.SLDASM | 5.82M |
| 72 | 齿轮箱.SLDPRT | 189.50K |
| 73 | 齿轮箱上端盖.SLDPRT | 68.07K |
| 74 | 升降.SLDASM | 952.50K |
| 75 | 右圆锥齿轮23×3.SLDPRT | 483.50K |
| 76 | 圆柱齿轮15×2右上.SLDPRT | 227.50K |
| 77 | 圆柱齿轮20×2左上.SLDPRT | 291.00K |
| 78 | 圆柱齿轮35×2中下.SLDPRT | 360.00K |
| 79 | 圆柱齿轮40×2中上.SLDPRT | 334.00K |
| 80 | 圆锥齿轮18×2.5.SLDPRT | 426.00K |
| 81 | 圆锥齿轮20×3.SLDPRT | 440.00K |
| 82 | 圆锥齿轮23×2.SLDPRT | 492.00K |
| 83 | 圆锥齿轮26×3左下.SLDPRT | 460.50K |
| 84 | 圆锥齿轮27×3中.SLDPRT | 535.50K |
| 85 | 圆锥齿轮30×3.SLDPRT | 550.50K |
| 86 | 圆锥齿轮30×3左上.SLDPRT | 532.00K |
| 87 | 底盘.SLDPRT | 168.50K |
| 88 | 轴径10.SLDPRT | 123.00K |
| 89 | 轴径12.SLDPRT | 132.50K |
| 90 | 轴径20.SLDPRT | 123.00K |
| 91 | 上盖板.SLDPRT | 102.97K |
| 92 | 上轴承套筒.SLDPRT | 92.01K |
| 93 | 主动链轮2.SLDPRT | 391.82K |
| 94 | 右轴.SLDPRT | 97.71K |
| 95 | 右轴可以.SLDPRT | 97.70K |
| 96 | 左套筒.SLDPRT | 73.61K |
| 97 | 底板.SLDPRT | 96.84K |
| 98 | 延伸轴shaft_coupling_manipulator01.SLDPRT | 121.42K |
| 99 | 最上套筒.SLDPRT | 59.91K |
| 100 | 最上角接触球轴承70000AC型GB_T292-1994_7001AC.SLDPRT | 239.35K |
| 101 | 最上轴.SLDPRT | 96.47K |
| 102 | 最上轴承套.SLDPRT | 66.84K |
| 103 | 机械手Manipulator01.SLDASM | 1.45M |
| 104 | 机械手简化Manipulator01.SLDASM | 1.44M |
| 105 | 转板.SLDPRT | 112.29K |
| 106 | 链条装配体2.SLDASM | 678.96K |
| 107 |  零件2.SLDDRW | 101.63K |
| 108 | 零件2.SLDPRT | 116.80K |
| 109 | 齿轮箱.SLDPRT | 199.06K |
| 110 | m2z20b12d14直齿圆柱外齿轮GB_T1356-2001_2_34_20_12_14.SLDPRT | 121.10K |
| 111 | 中一套筒.SLDPRT | 61.23K |
| 112 | 中一直齿圆柱外齿轮GB_T1356-2001_2_35_20_10_17.SLDPRT | 288.56K |
| 113 | 中三直齿锥齿轮GB_T12369-1990_2_35_16_12_20_6.SLDPRT | 554.56K |
| 114 | 中三直齿锥齿轮GB_T12369-1990_2_50_16_12_20_12.SLDPRT | 424.52K |
| 115 | 中二上角接触球轴承70000AC型GB_T292-1994_7003AC.SLDPRT | 245.10K |
| 116 | 中二套筒.SLDPRT | 62.24K |
| 117 | 中二直齿圆柱外齿轮GB_T1356-2001_2_40_20_20_40.SLDPRT | 355.59K |
| 118 | 中大大直齿锥齿轮GB_T12369-1990_2_50_35_12_20_12.SLDPRT | 365.11K |
| 119 | 中大直齿锥齿轮GB_T12369-1990_2_35_50_12_20_32.SLDPRT | 465.02K |
| 120 | 中轴.SLDPRT | 116.04K |
| 121 | 右一直齿锥齿轮GB_T12369-1990_2_23_16_10_20_12.SLDPRT | 331.68K |
| 122 | 右二直齿圆柱外齿轮GB_T1356-2001_2_15_20_22_10.SLDPRT | 220.49K |
| 123 | 圆锥滚子轴承GB_T297-1994_30302.sldprt | 245.75K |
| 124 | 左一可以直齿锥齿轮GB_T12369-1990_2_30_16_10_20_12.SLDPRT | 355.73K |
| 125 | 左一直齿锥齿轮GB_T12369-1990_2_30_16_10_20_12.sldprt | 248.95K |
| 126 | 左轴.SLDPRT | 98.38K |
| 127 | 直齿圆柱外齿轮GB_T1356-2001_2_15_20_22_10.sldprt | 110.99K |
| 128 | 直齿圆柱外齿轮GB_T1356-2001_2_34_20_12_14.sldprt | 191.87K |
| 129 | 直齿圆柱外齿轮GB_T1356-2001_2_35_20_10_17.sldprt | 180.26K |
| 130 | 直齿圆柱外齿轮GB_T1356-2001_2_40_20_20_40.sldprt | 182.84K |
| 131 | 直齿锥齿轮GB_T12369-1990_2_23_16_10_20_12.sldprt | 188.56K |
| 132 | 直齿锥齿轮GB_T12369-1990_2_30_16_12_20_34.sldprt | 218.84K |
| 133 | 直齿锥齿轮GB_T12369-1990_2_30_16_20_20_34.sldprt | 390.23K |
| 134 | 直齿锥齿轮GB_T12369-1990_2_35_16_12_20_6.sldprt | 488.05K |
| 135 | 直齿锥齿轮GB_T12369-1990_2_35_50_12_20_32.sldprt | 244.79K |
| 136 | 直齿锥齿轮GB_T12369-1990_2_50_16_12_20_12.sldprt | 385.42K |
| 137 | 直齿锥齿轮GB_T12369-1990_2_50_35_12_20_12.sldprt | 320.53K |
| 138 | 角接触球轴承70000AC型GB_T292-1994_7000AC.sldprt | 235.79K |
| 139 | 角接触球轴承70000AC型GB_T292-1994_7001AC.sldprt | 237.76K |
| 140 | 角接触球轴承70000AC型GB_T292-1994_7003AC.sldprt | 241.84K |
| 141 | 角接触球轴承70000AC型GB_T292-1994_7010AC.sldprt | 304.38K |
| 142 | 锥齿轮外角接触球轴承70000AC型GB_T292-1994_7010AC.SLDPRT | 307.29K |
| 143 |  90168z9to93him8u26ensku..err | 521B |
| 144 | cs144zdx6i1gc7mvsoicrne..err | 521B |
| 145 | h4tldgyj6udi5dbykvnf8b5..err | 417B |
| 146 | lgb2kyaxlchh3781hdvzg32..err | 477B |
| 147 | mmbr6p2ampkz1kxnsb7x4bj..err | 517B |
| 148 | oen6doijmzk3rm95pgff9zs..err | 1.09K |
| 149 | tqm3rngsldizb4uzfp3thft..err | 477B |
| 150 | z6vp66n7pqo3o1v8r5gz1ti..err | 1.09K |
| 151 | frame_link_201.SLDPRT | 204.10K |
| 152 | frame_link_202.SLDPRT | 202.72K |
| 153 | Link_1_manipulator01下部分.SLDASM | 325.48K |
| 154 | Link_2_manipulator01上部分.SLDASM | 308.33K |
| 155 | shaft_link11.SLDPRT | 111.85K |
| 156 | shaft_link12.SLDPRT | 112.05K |
| 157 | 上臂板frame_link_202.SLDPRT | 200.20K |
| 158 | 与电机固连coupling_motor_manipulator01.SLDPRT | 133.09K |
| 159 | 与齿轮箱固连coupling_motor_manipulator02.SLDPRT | 113.40K |
| 160 | 右臂板.SLDPRT | 216.21K |
| 161 | 套筒spacer_teflon_manipulator01.SLDPRT | 56.63K |
| 162 | 左臂板.SLDPRT | 99.77K |
| 163 | 摄像机支座shaft_coupling2_endeffector.SLDPRT | 117.57K |
| 164 | 支撑块.SLDPRT | 67.26K |
| 165 | 最上右臂板.SLDPRT | 157.39K |
| 166 | 电机gearbox_gp42c203129.SLDPRT | 104.21K |
| 167 | 相机Endeffector01.SLDASM | 221.33K |
| 168 | 相机底板frame2_base_gripper.SLDPRT | 82.81K |
| 169 | 联轴器shaft_coupling_manipulator01.SLDPRT | 122.36K |
| 170 | 轴shaft_link11.SLDPRT | 112.54K |
| 171 | 隔板spacer_link1_1.SLDPRT | 95.34K |
| 172 | 齿轮箱gearbox_worm_manipulator01.SLDPRT | 197.25K |
| 173 | 齿轮箱左spacer_linlk102.SLDPRT | 78.64K |
| 174 | 6003-2LS17mm轴承.SLDPRT | 491.37K |
| 175 | 上小轴12.SLDPRT | 98.39K |
| 176 | 两个齿轮轴.SLDPRT | 107.93K |
| 177 | 最大轴.SLDPRT | 188.50K |
| 178 | 最大轴2.SLDPRT | 82.04K |
| 179 | 空心轴.SLDPRT | 82.53K |
| 180 | 6000-2LS小轴承12.SLDPRT | 531.50K |
| 181 | 6001-2LS12mm.SLDPRT | 448.06K |
| 182 | 6004-2LS小轴承.SLDPRT | 571.00K |
| 183 | 6004轴承20.SLDPRT | 571.50K |
| 184 | 6006-2LS轴承30mm.SLDPRT | 580.50K |
| 185 | ~$主动链轮.SLDPRT | 14B |
| 186 | 主动链轮.SLDPRT | 504.67K |
| 187 | 主动链轮1新.SLDPRT | 426.35K |
| 188 | 主动链轮1新想.SLDPRT | 403.17K |
| 189 | 主臂杆.SLDPRT | 83.52K |
| 190 | 同步带最终.SLDPRT | 779.93K |
| 191 | 圆柱齿轮19×2可以小.SLDPRT | 192.59K |
| 192 | 圆柱齿轮19×2可以小电机.SLDPRT | 196.08K |
| 193 | 圆柱齿轮28×2可以大.SLDPRT | 233.52K |
| 194 | 圆柱齿轮28×2可以大加.SLDPRT | 215.78K |
| 195 | 大大轴套.SLDPRT | 149.50K |
| 196 | 大端盖.SLDPRT | 197.50K |
| 197 | 大轴.SLDPRT | 189.00K |
| 198 | 大轴套.SLDPRT | 163.00K |
| 199 | 套筒小.SLDPRT | 160.00K |
| 200 | 小轴.SLDPRT | 180.00K |
| 201 | 摆臂上部分.SLDPRT | 103.06K |
| 202 | 空心轴.SLDPRT | 198.00K |
| 203 | 箱壁.SLDPRT | 320.50K |
| 204 | 箱壁右.SLDPRT | 125.15K |
| 205 | 箱壁左.SLDPRT | 137.82K |
| 206 | 轴3.SLDPRT | 96.70K |
| 207 | 轴两个齿轮.SLDPRT | 186.50K |
| 208 | 齿轮箱.SLDASM | 1.86M |
| 209 | 6001-2LS.STEP | 391.02K |
| 210 | 6003-2LS.STEP | 459.15K |
| 211 | M10.STEP | 54.84K |
| 212 | HTLA1-12X32-12X32.step | 746.79K |
| 213 | B3_Y2-631-2_I_1.sldasm | 53.50K |
| 214 | B3_Y2-631-2_I_1.step | 7.39M |
| 215 | M10X60.STEP | 51.94K |
| 216 | M10X90.STEP | 51.93K |
| 217 | HTLA1-12X32-12X32.SLDASM | 131.65K |
| 218 | H形弹性块联轴器_HTLA型-半联轴器-1.sldprt | 80.00K |
| 219 | H形弹性块联轴器_HTLA型-半联轴器-2.sldprt | 80.00K |
| 220 | LMD1_Y_12.sldasm | 53.50K |
| 221 | LMD1_Y_12.step | 4.40M |
| 222 | 6000-2LS.STEP | 356.64K |
| 223 | 6004-2LS.STEP | 472.43K |
| 224 | 6006-2LS.STEP | 552.56K |
| 225 | 6008-2LS.STEP | 610.12K |
| 226 | 7004AC.STEP | 448.15K |
| 227 | 7006C-DF.STEP | 993.39K |
| 228 | 7006AC.STEP | 505.68K |
| 229 |  1.履带机器装配图A0.dwg | 298.93K |

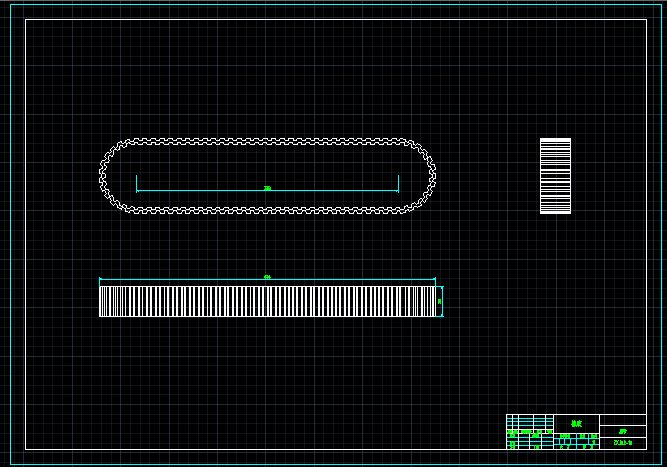

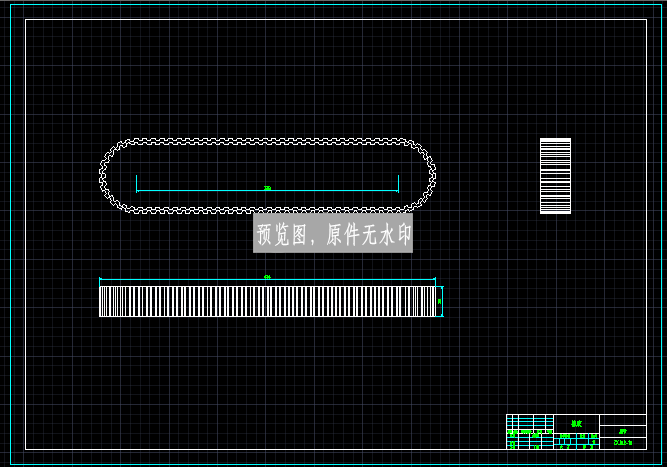

| 230 | 10.履带.dwg | 79.65K |

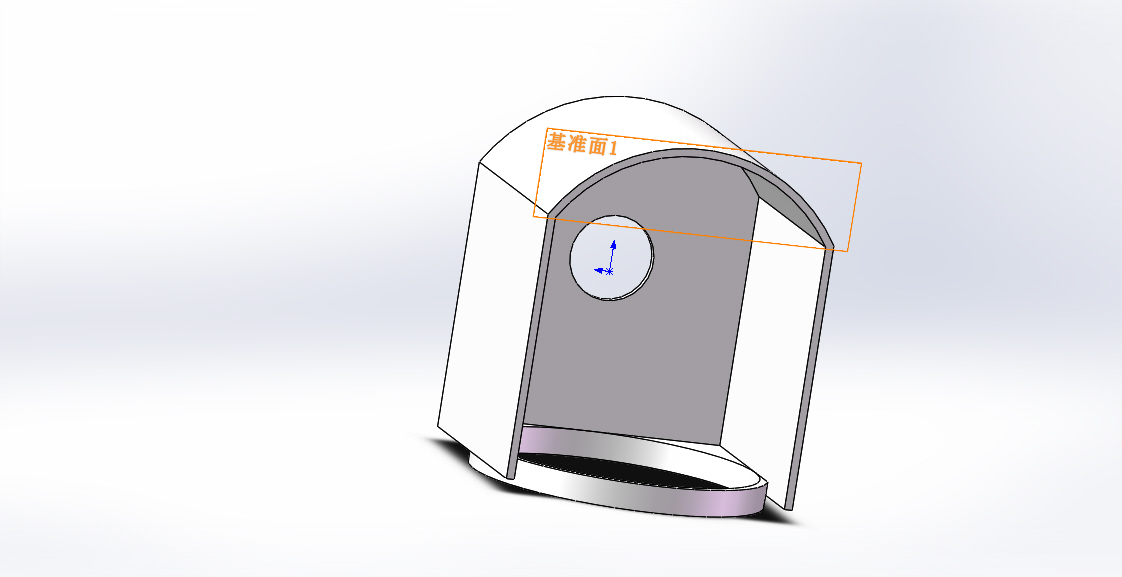

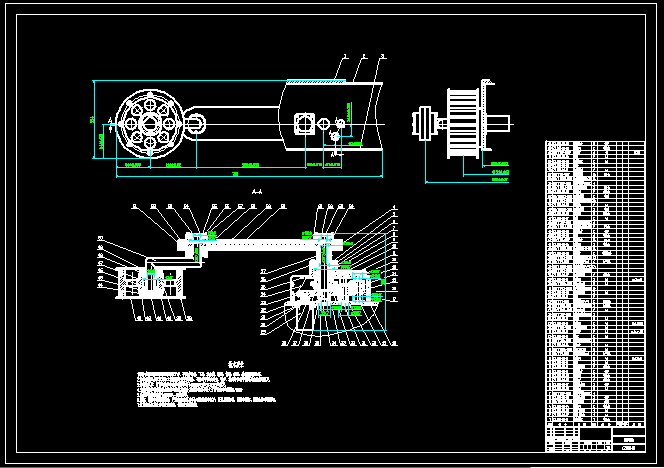

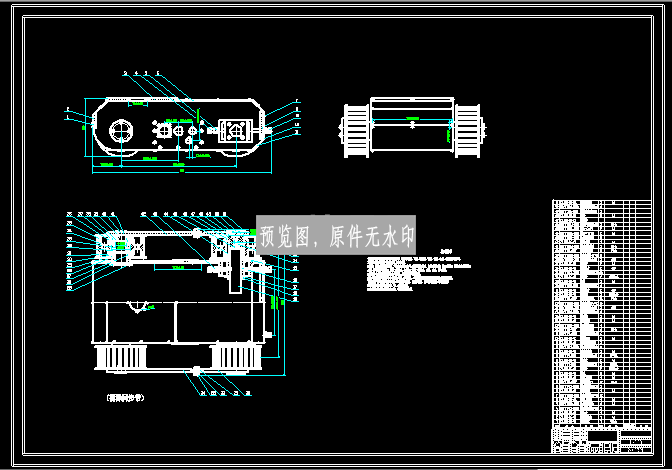

| 231 | 2.变形机构（A0）.dwg | 461.76K |
| 232 | 3.旋转俯仰A0.dwg | 335.44K |
| 233 | 4.机械臂升降机构A0.dwg | 139.40K |
| 234 | 5.行走机构（A0.dwg | 310.42K |

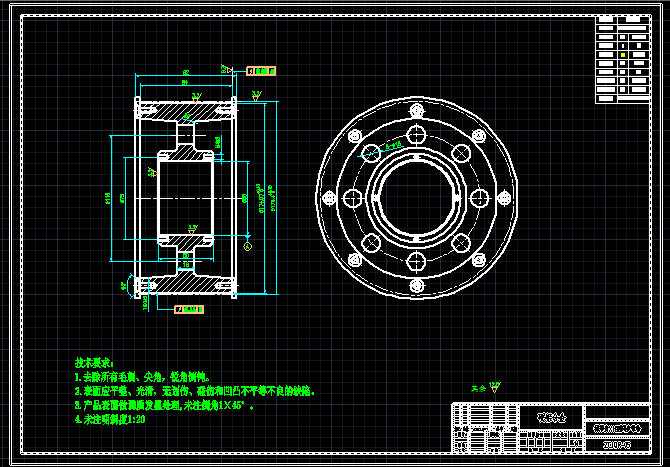

| 235 | 6.同步带轮（A2）.dwg | 109.02K |

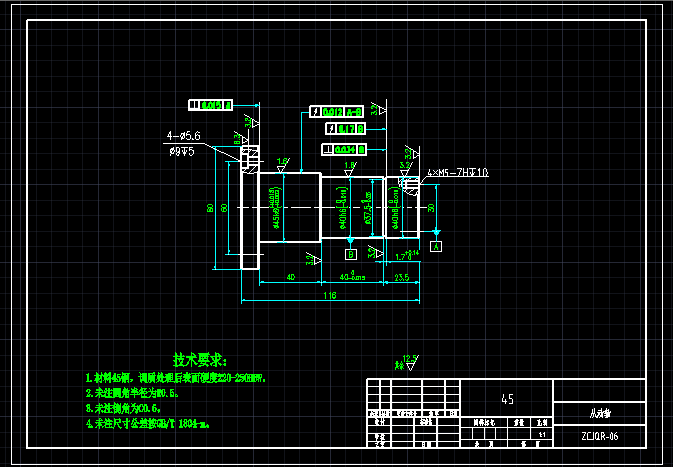

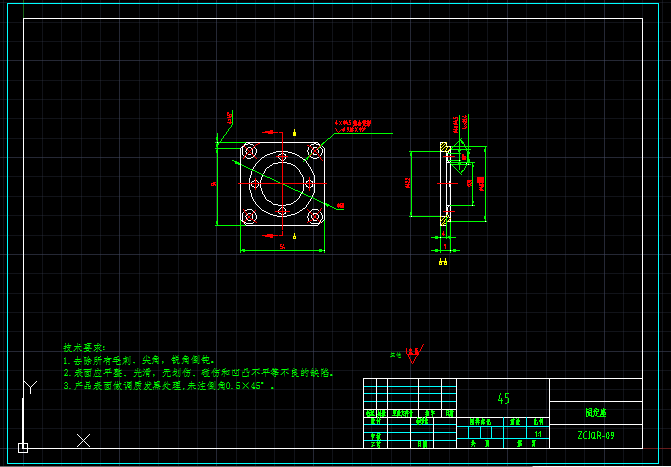

| 236 | 7.从动轴（A3）.dwg | 80.85K |
| 237 | 8.齿轮（A4）.dwg | 67.97K |
| 238 | 9.固定座（A4）.dwg | 68.22K |
机械资料库
工程师必备！
- › 基础理论知识 —公差配合、螺纹连接、互换性、材料等基础面试知识
- › 工程材料 —各类常用钢、铝、合金等金属材料及塑件橡胶等非金属材料
- › 加工制造 —加工工艺，切削、锻造、冲压、焊接，工艺流程、材料性能
- › 机械传动 —齿轮传动、皮带传动、链传动、丝杆及气压液压传动等知识
- › 表面处理 —热处理、机械表面处理、化学表面处理等技术的理解与运用
- › 力学 —力学概念的理解、力学在机械设计实践中的应用及材料力学知识
- › 机械制图 —机械制图中的三视图、线型、标注等，及CAD操作等内容
- › 气压及液压 —气压、液压传动原理及构成、气缸和液压缸的运用及选型
- › 钣金 —钣金常用材料，折弯、冲压等加工工艺，设计原则以及实际应用
- › 模具设计 —涵盖注塑模具、冲压模具等知识，以及产品设计等多个领域
- 机械设备图纸
- 海量机械设备图纸、非标设备、自动化、包装、农业、医疗、食品、印刷等设备、及输送线、生产线等。
- 课程及毕业设计
- 机械类、理工类毕业设计、课程设计图纸下载，包含2D及3D设计图、论文参考。
- 机械零部件模型
- 各类机械零部件图纸下载，包含工装夹具、传动部件、电机减速机、液压气动、丝杆模组等。
- 产品设计模型
- 各行业产品设计模型，3C、电子、数码产品、电脑周边、手机相关、家用电器等图纸。
- 机器人图纸
- 智能多样的机器人图纸，自动化设计图、机械手、机械臂、码垛搬运、工业机器人等图纸。
- 模具设计图纸
- 多样化模具3D数模，注塑模具、冲压模具、铸造模具、模具设备、注塑机等。
- 交通运输类图纸
- 汽车相关设计图纸，整车设计、车身内外饰、底盘悬架、转向系统、制动系统、发动机、电子系统等。
- 建筑图纸
- 建筑类CAD及3D设计图，民用建筑，公共建筑、钢结构、室内设计、园林、暖通、给排水、别墅。
- 电子电工
- 电器设备及元件、感应类元件、控制类元件、操作类元件、仪器仪表、PLC、单片机等。
- 军工模型
- 飞机模型、无人机、坦克模型、航空类模型、航洋船舶、船只模型、潜水器等。
- 设计方案
- 工业设计方案、设备设计、生产线方案、非标自动化设计方案、创新创意设计等。
- 机械标准件模型库
- Soildworks标准件模型库、CAD、Creo/proe、UG标准件库、外购件选型库、绘图模板等。
- 机械设计资料汇总
- 全网最全机械设计资料汇总，宏图网精心收集，免费分享 助力机械行业奋斗的你。
- 常用外购件选型资料
- 电机、减速机、气缸、丝杆、模组、导轨、同步轮、电气件等选型软件及选型资料。
- 机械设计及软件视频教程下载
- CAD、Soildworks、Creo/proe视频教程、非标设计教程、钣金设计教程、电气教程等。
- 各类机械设计手册下载
- 机械设计手册、设计全书、加工手册、钣金手册、机械设计禁忌手册等。
- 标准件资料文档
- 紧固件、轴承、联轴器等机械标准件资料；国家标准、行业标准资料等。
- 加工工艺资料
- 机械制造工艺资料、车削加工知识及手册、热处理工艺技术资料、表面处理工手册等。
- 电气资料
- 电气工程师手册、plc编程技术知识及运用汇总、伺服电机使用手册及资料等。
- 常用机械设计工具下载
- 公差配合查询软件、齿厚换算工具、弹簧设计、材料查询软件、V带设计工具、钣金工具等。
