柜锁桔构设计
图纸描述

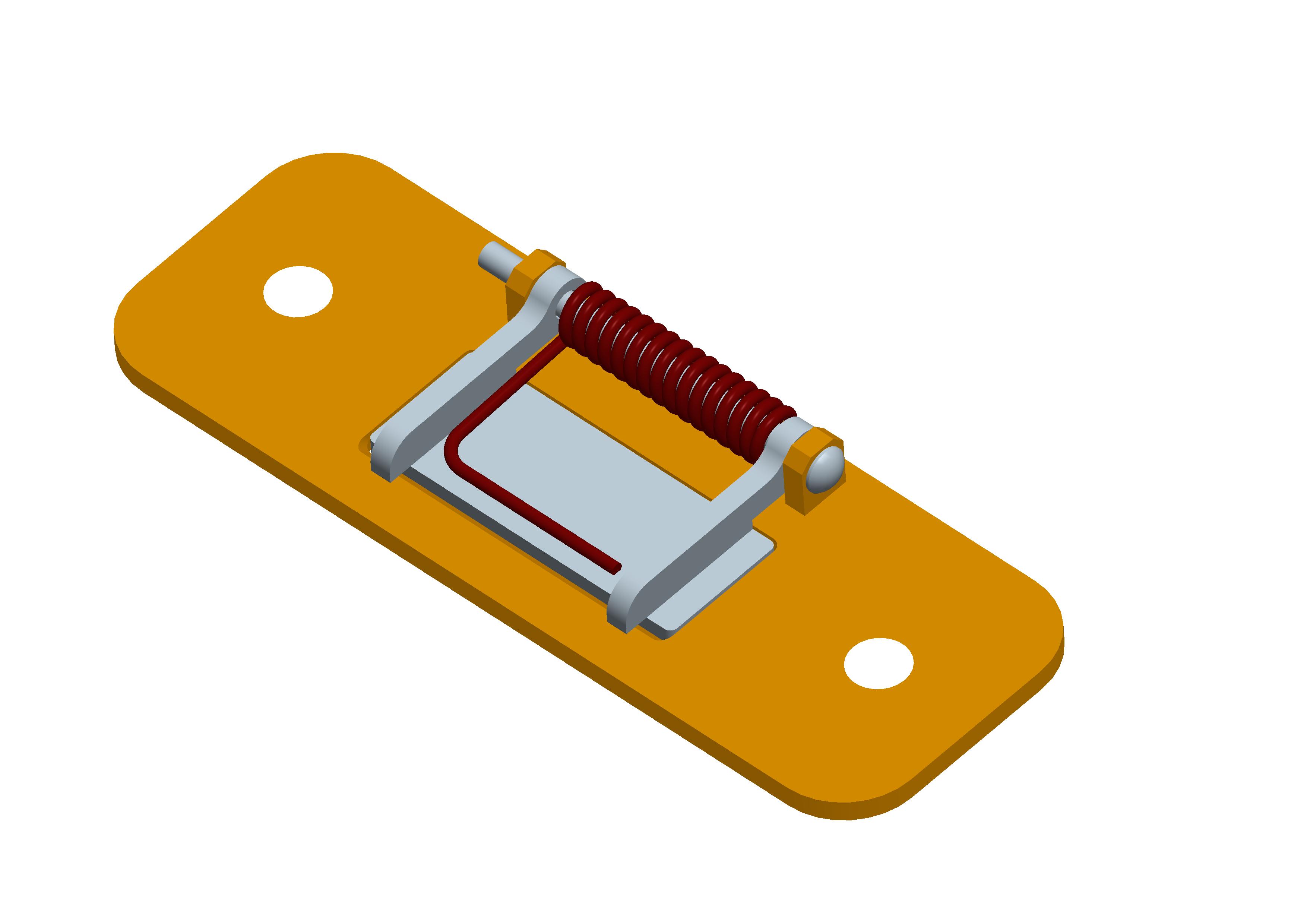

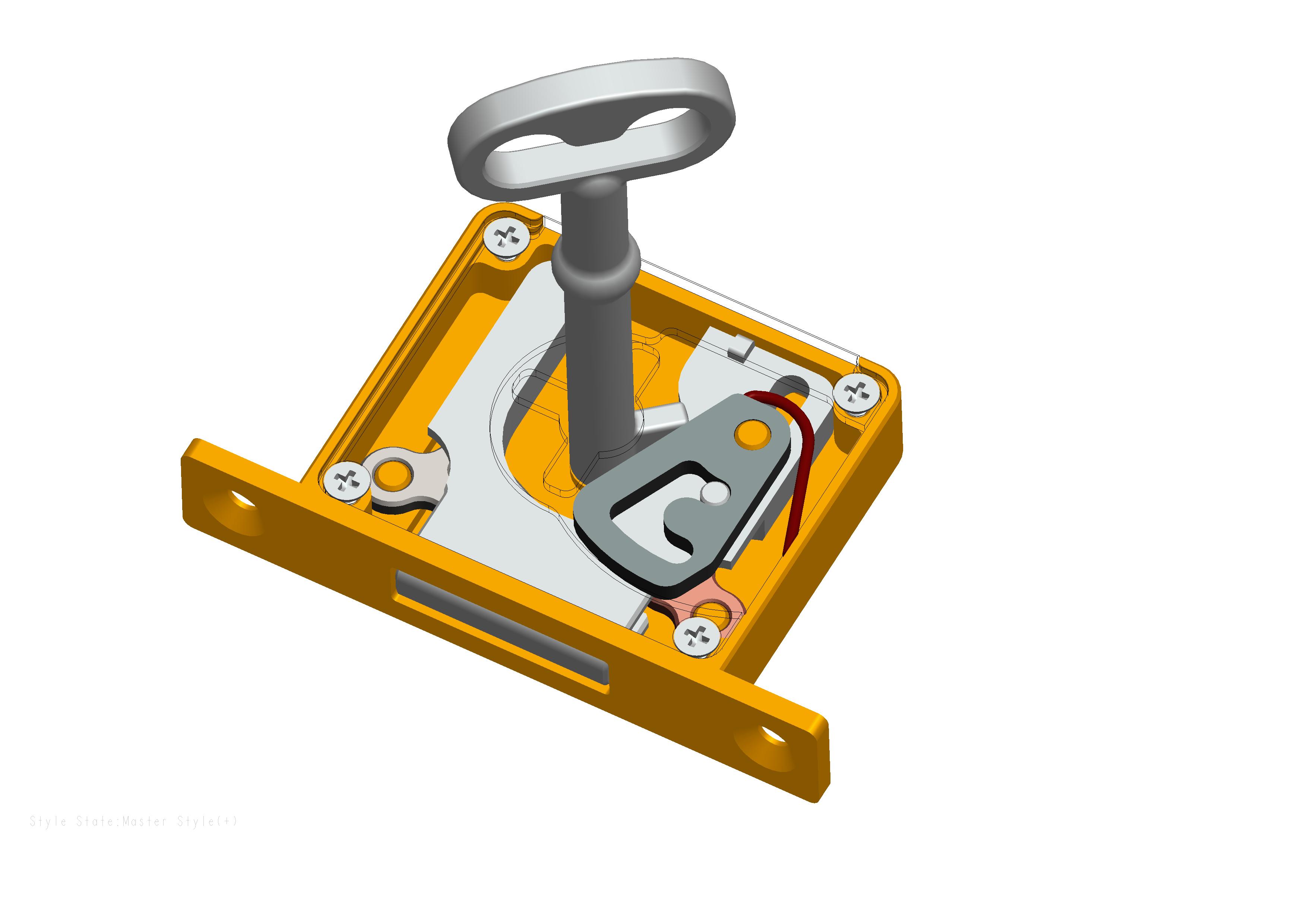

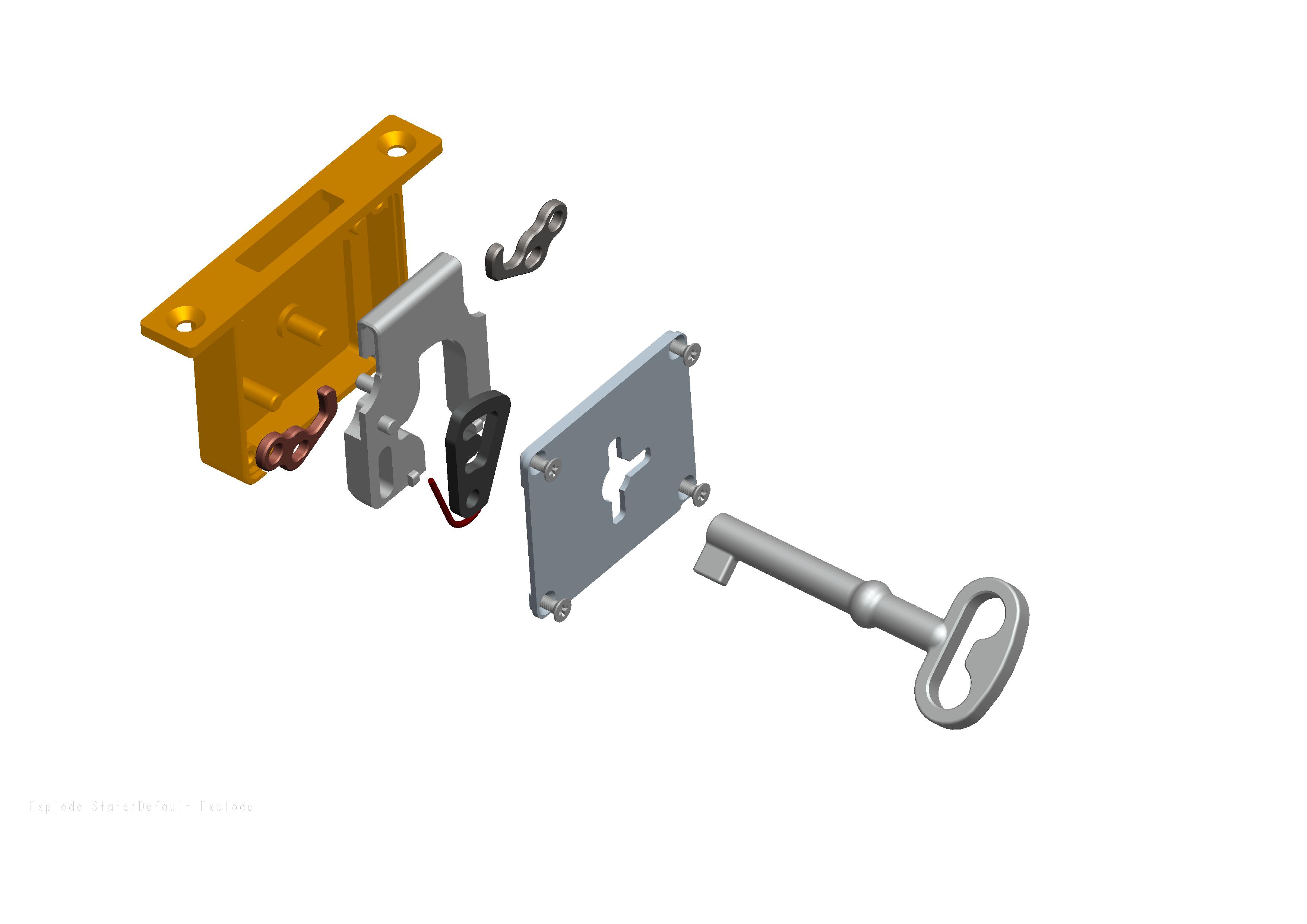

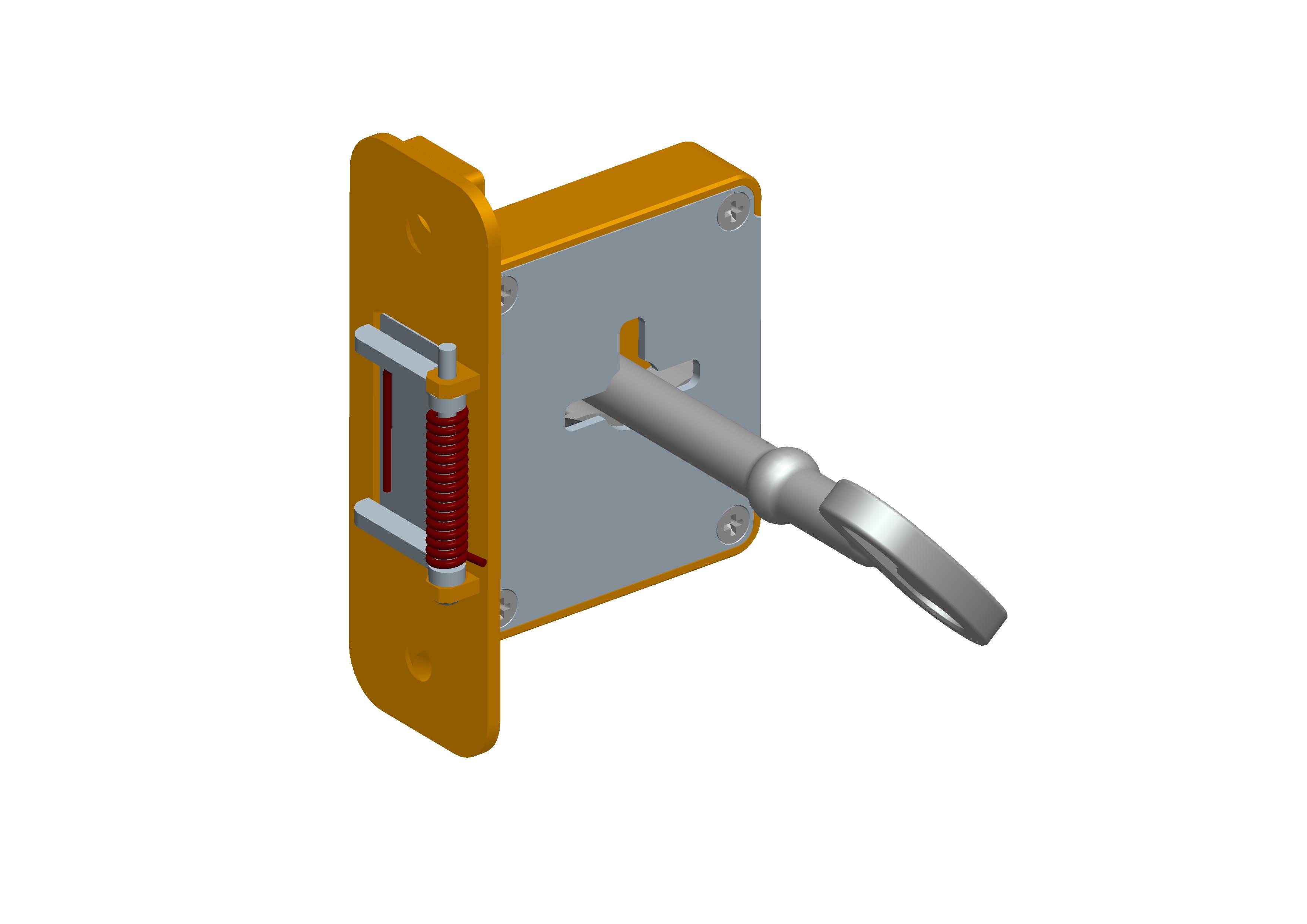

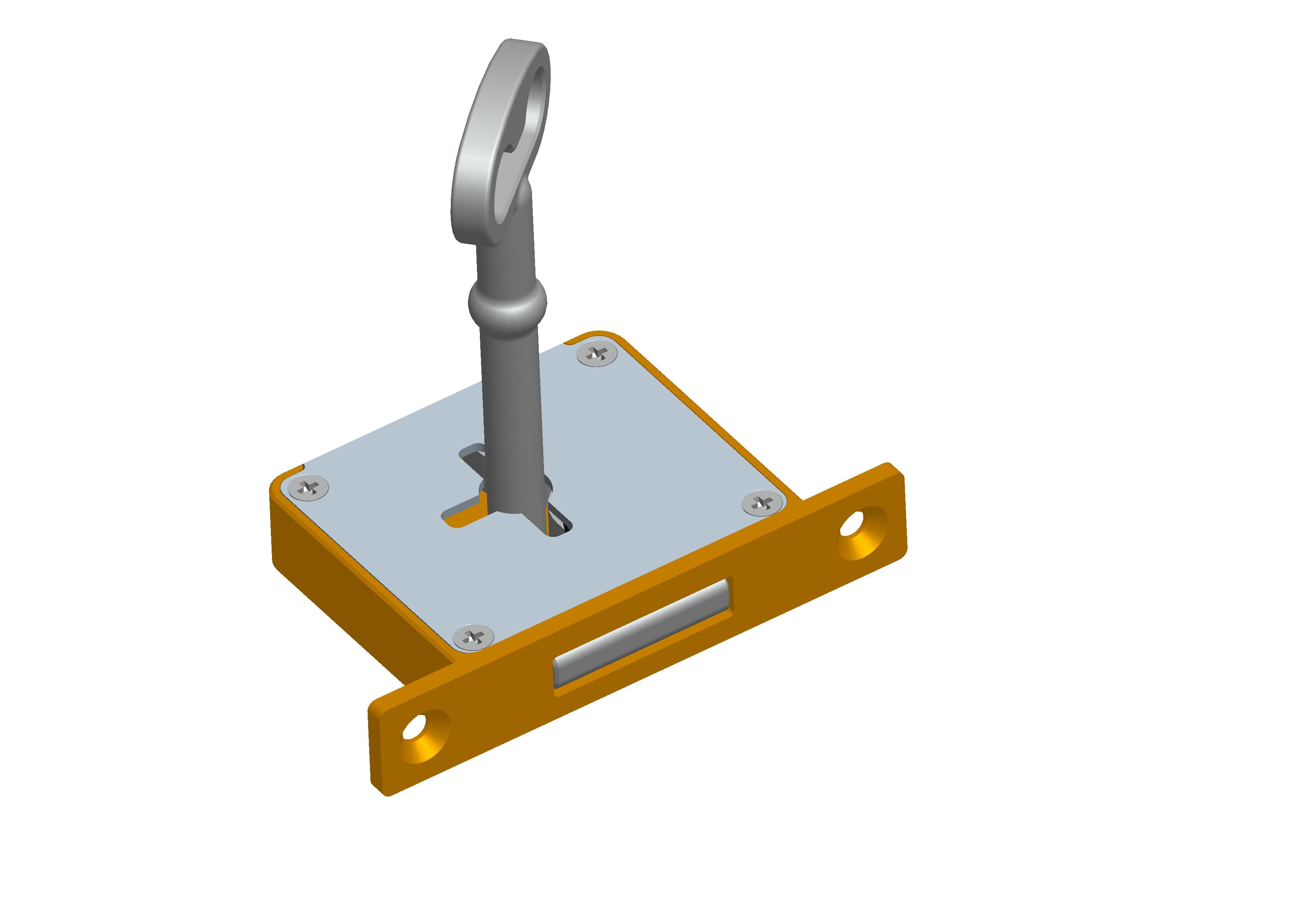

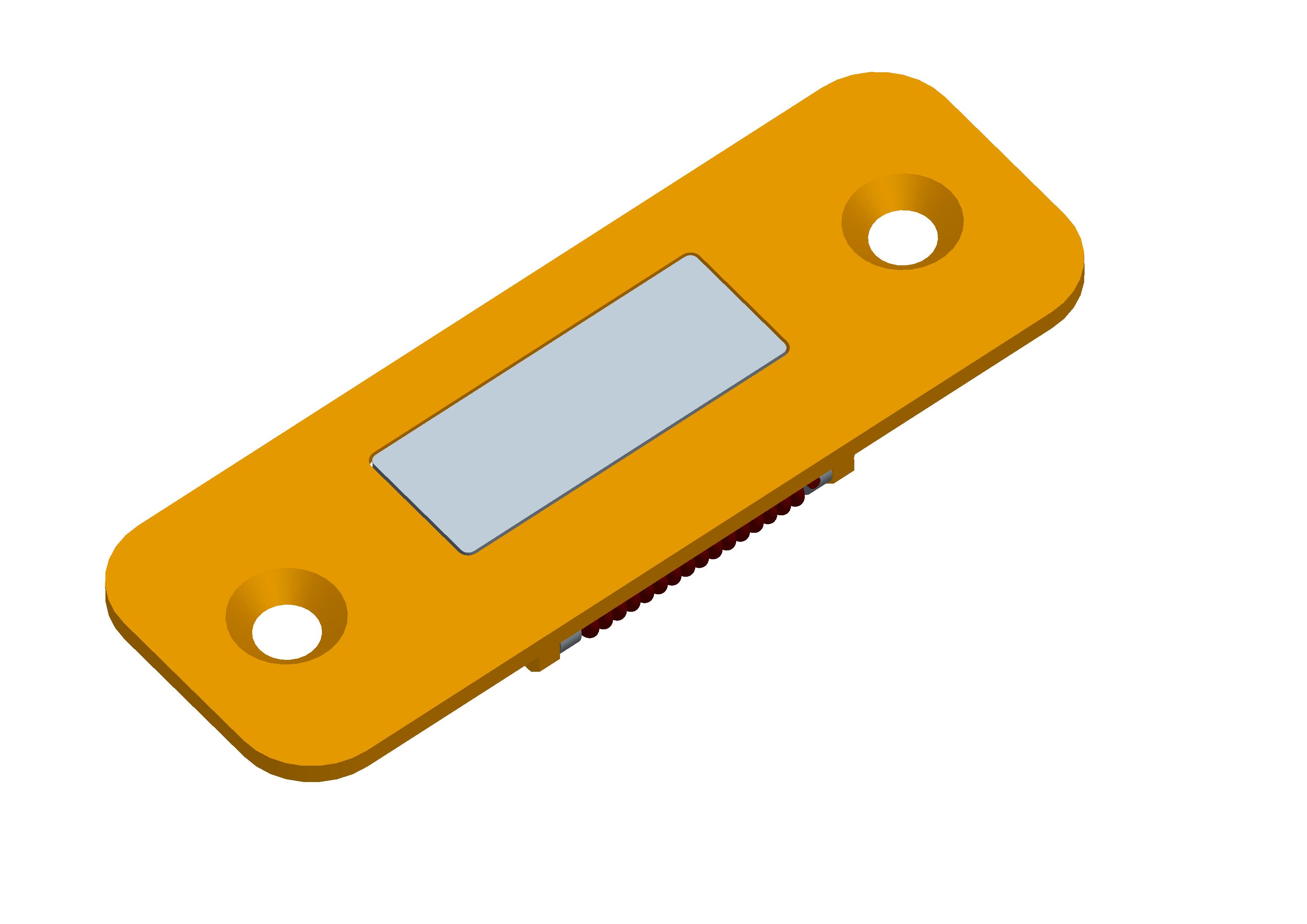

这是一款柜子锁的结构设计图，柜锁适合于各种箱，配的门结构，便宜但非常适用。模型结构采用Proe5.0完成建模和设计， 附有stp, 想了解锁结构的朋友欢迎下载参考。
下载需要70金币
立即下载 收藏
图纸信息
作者
WX_202874
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  00_lock_all.asm.1 | 997.01K |
| 2 | 00_lock_assy.asm.1 | 115.94K |
| 3 |  00_lock_assy_skel.prt.1 | 149.26K |
| 4 | 01_lock_plate.asm.1 | 994.37K |
| 5 | 01_lock_plate_skel.prt.1 | 48.18K |
| 6 | baffle_plate.prt.1 | 138.21K |
| 7 | clamp-spring1.prt.1 | 8.34M |
| 8 | cover_lock.prt.1 | 499.57K |
| 9 | hook_left_lock.prt.1 | 172.32K |
| 10 | hook_right_lock.prt.1 | 433.43K |
| 11 | key_lock.prt.1 | 420.56K |
| 12 | lock_plate.prt.1 | 173.81K |
| 13 | m2_k_standard.prt.1 | 821.36K |
| 14 | main_body_lock.prt.1 | 573.25K |
| 15 | pin_d17.prt.1 | 58.10K |
| 16 | pull_block.prt.1 | 267.97K |
| 17 | spring_wire.prt.1 | 118.89K |
| 18 | tongue_lock.prt.1 | 544.43K |
| 19 | 00_lock_all.mtl | 237B |
| 20 | 00_lock_all.obj | 6.52M |
| 21 | 00_lock_all.stl | 3.54M |
| 22 |  00_lock_all_asm.igs | 4.81M |
| 23 | 00_lock_all_asm.stp | 2.42M |
