多功能充电盒结构图档
图纸描述

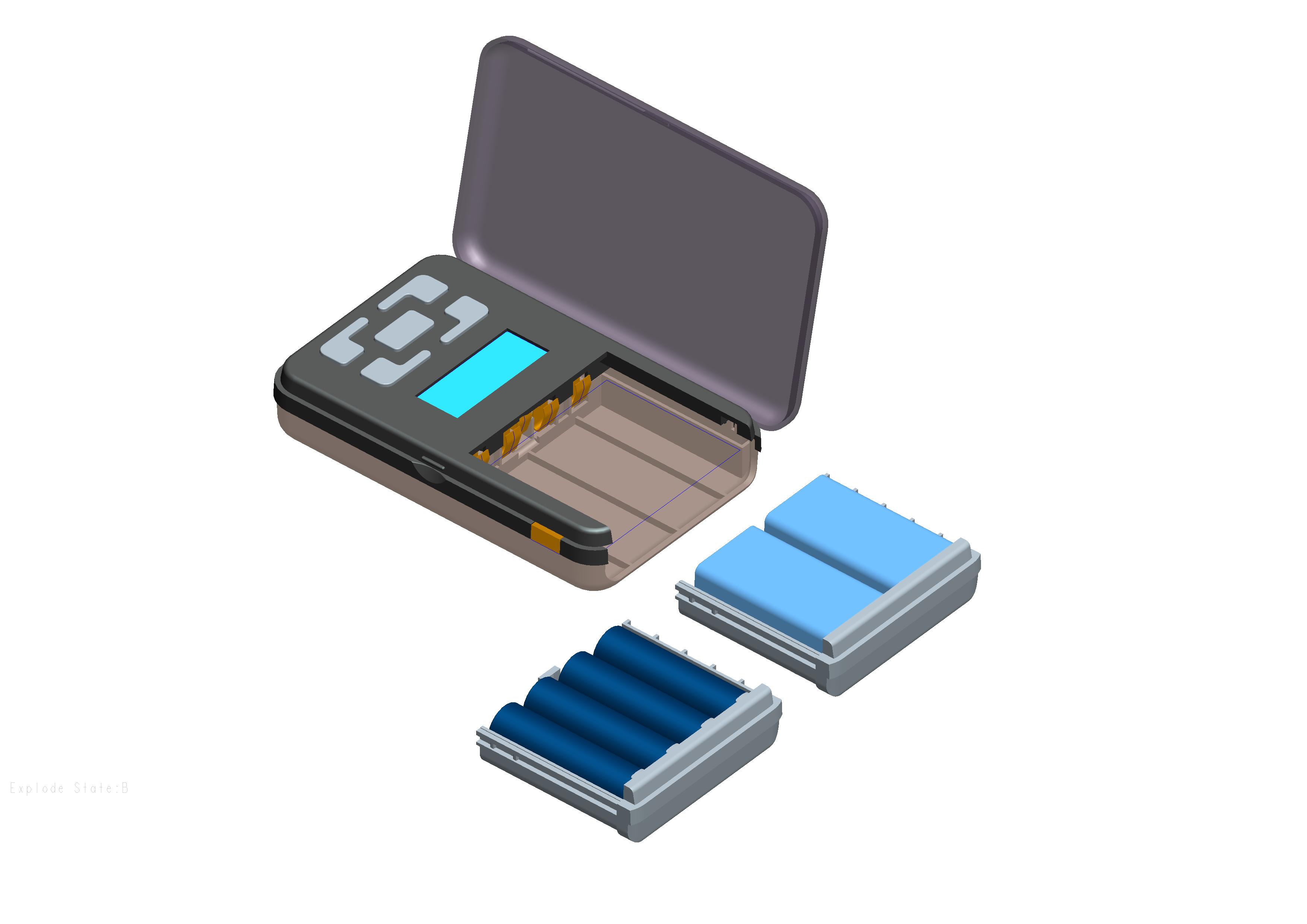

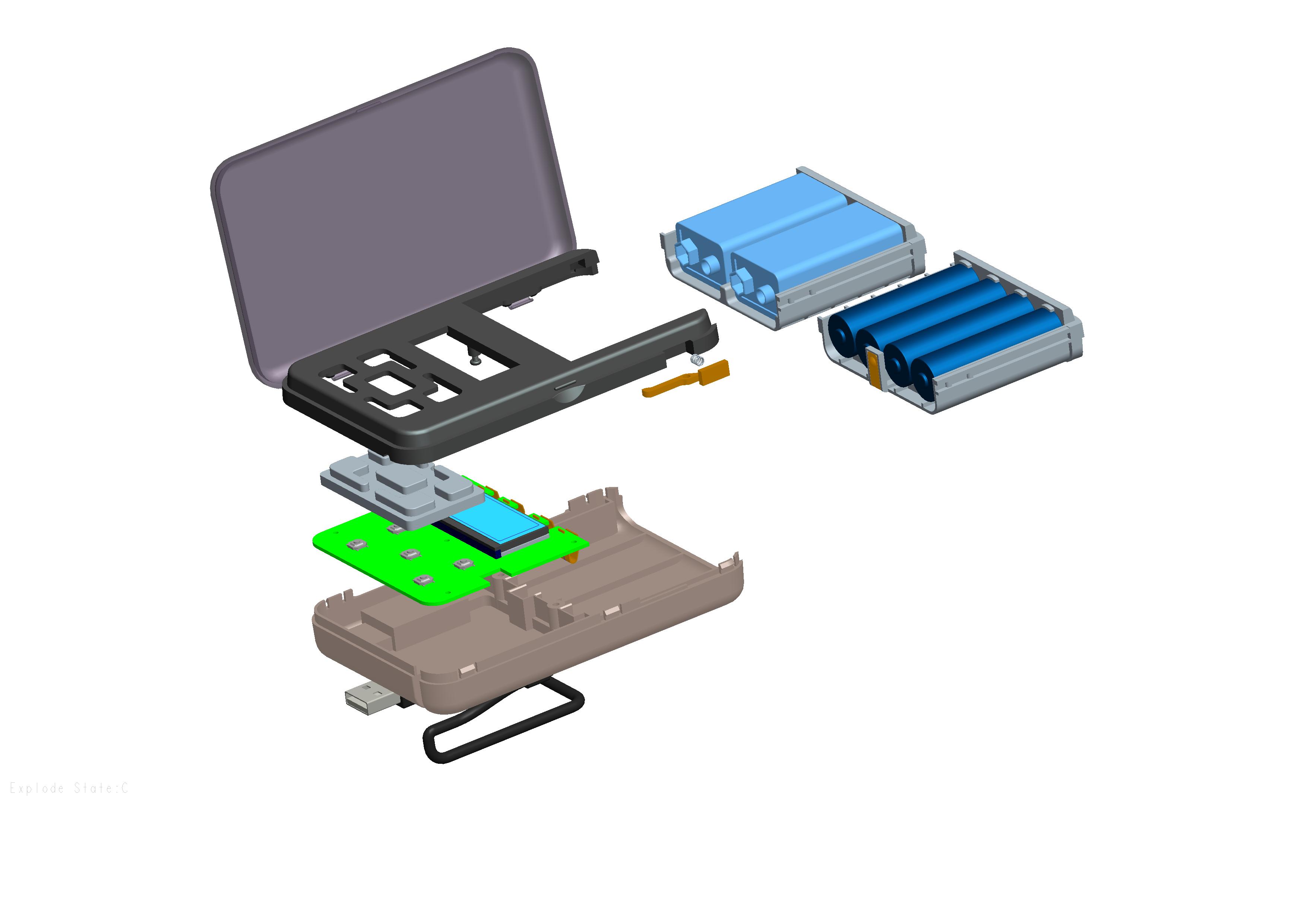

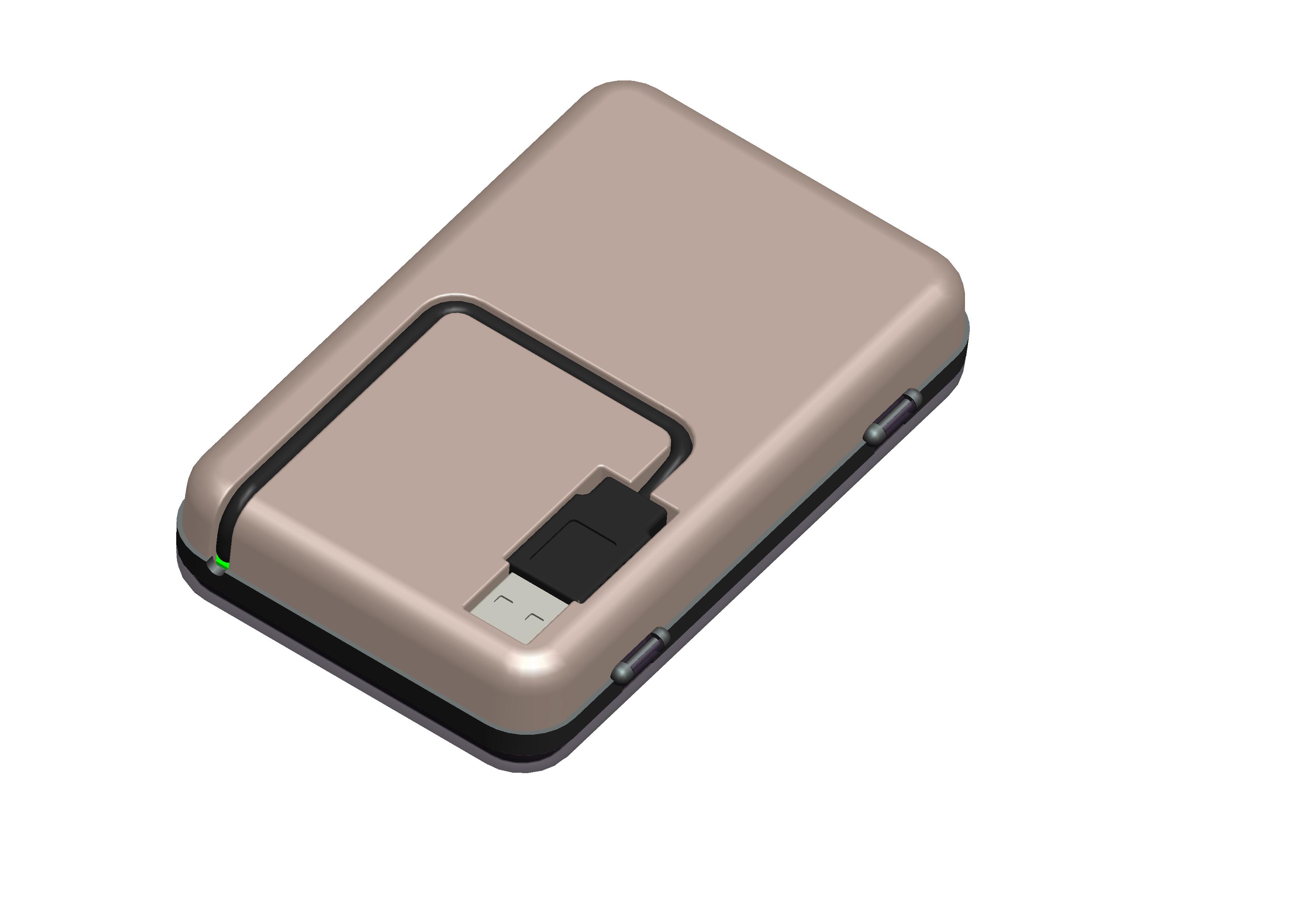

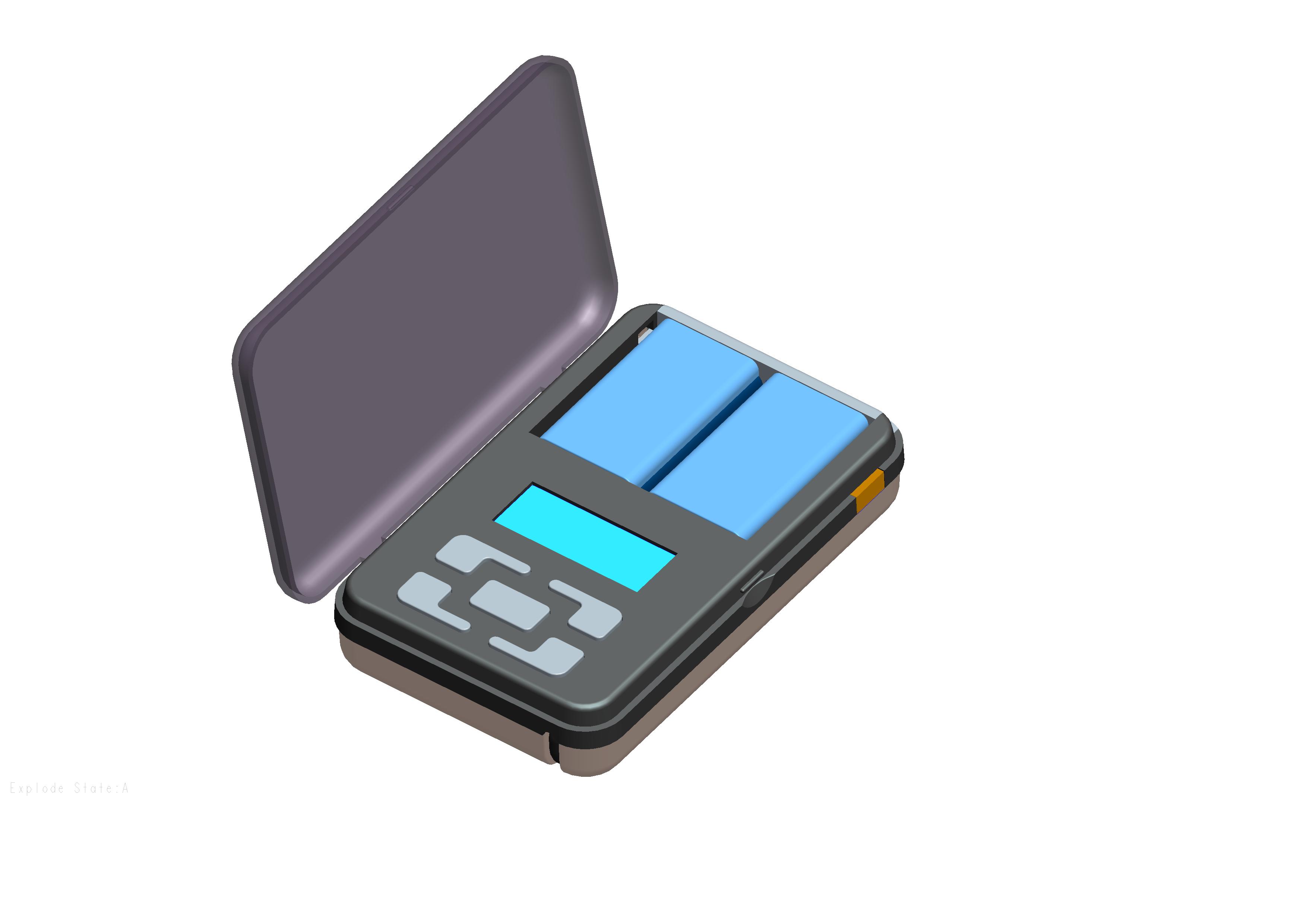

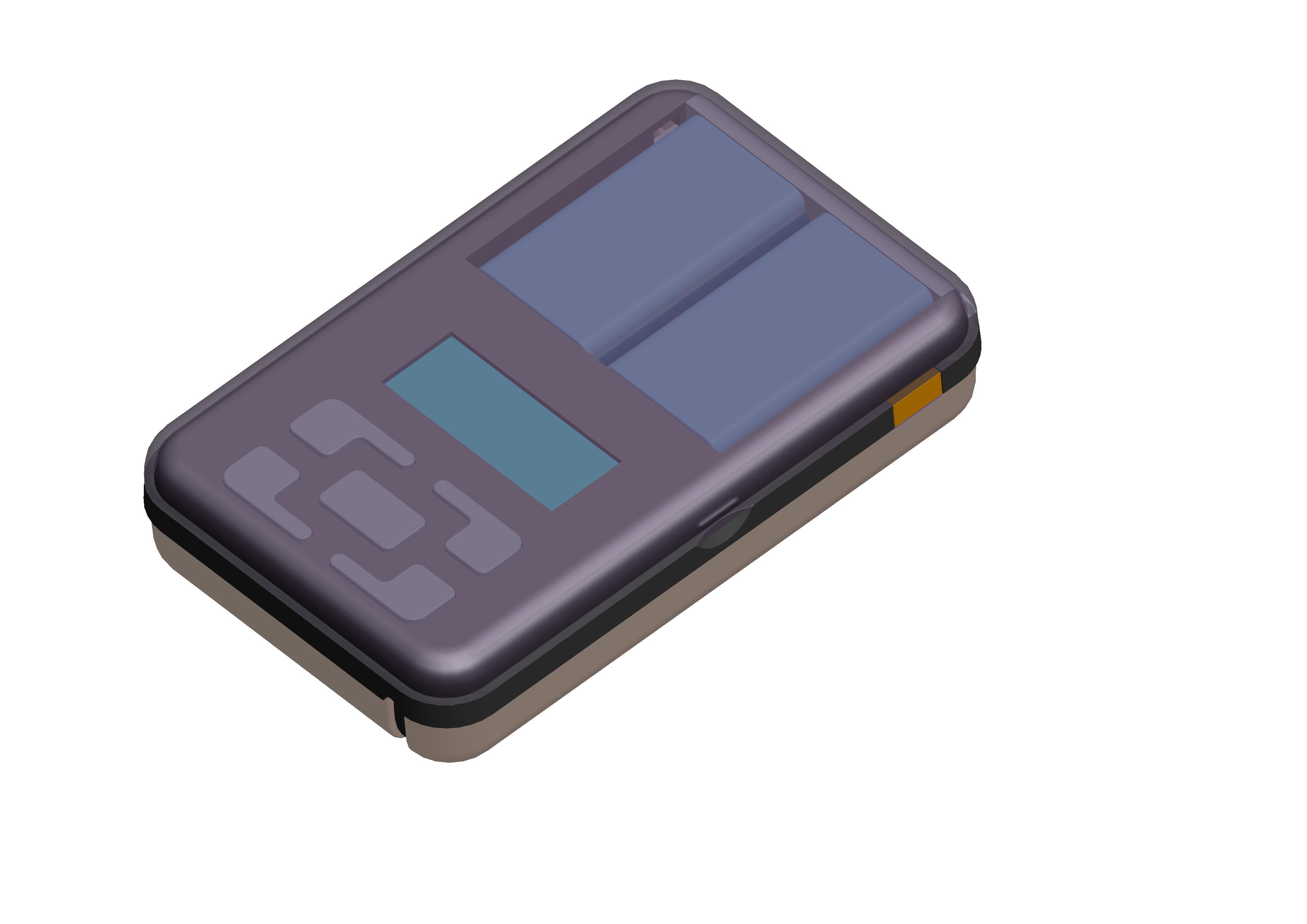

这是一款充电盒，既可给方块电池充电，也可给AA电池充电，只需更换充电盒配件即可。有显示屏显示充电状态，也可给电池放电，按键操作设置。设计有透明翻盖保护充电盒安全。Proe5.0设计，附STP.
下载需要100金币
立即下载 收藏
图纸信息
图纸ID ：517200
文件大小：13.31M
所需金币：100
图纸参数：可编辑，包含特征参数
图纸分类：生活用品
图纸格式：asm,prt,obj,stl,igs,stp
软件版本：PROE Proe5.0
作者
芮脉闯
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  00_charger_p190328.asm.1 | 1.08M |
| 2 |  00_charger_p190328_skel.prt.1 | 294.95K |
| 3 | 00_pcba_p190328.asm.1 | 93.20K |
| 4 | 01_box_9v.asm.1 | 73.41K |
| 5 | 02_box_aa.asm.1 | 88.90K |
| 6 | battery_9v.prt.1 | 191.98K |
| 7 | battery_aa.prt.1 | 104.03K |
| 8 | box_9v_p190328.prt.1 | 878.40K |
| 9 | box_aa_p190328.prt.1 | 1.17M |
| 10 | contact_plate.prt.1 | 72.36K |
| 11 | contact_plate_p19032802.prt.1 | 282.31K |
| 12 | cover_top_p190328.prt.1 | 349.22K |
| 13 | housing_btm_p190328.prt.1 | 1.22M |
| 14 | housing_top_p190328.prt.1 | 1.40M |
| 15 | lcd_back_light.prt.1 | 58.86K |
| 16 | lcd_p190328.prt.1 | 76.48K |
| 17 | m16x4-p.prt.1 | 449.85K |
| 18 | m2x6-p.prt.1 | 569.91K |
| 19 | pcb_p190328.prt.1 | 225.55K |
| 20 | push_key_p190328.prt.1 | 649.96K |
| 21 | push_switch.prt.1 | 100.34K |
| 22 | side_lock_p190328.prt.1 | 1.16M |
| 23 | spring-p190328.prt.1 | 294.19K |
| 24 | usb-wire_p190328.prt.1 | 1002.78K |
| 25 | zebra_connector.prt.1 | 42.33K |
| 26 | 00_charger_p190328.mtl | 466B |
| 27 | 00_charger_p190328.obj | 10.53M |
| 28 | 00_charger_p190328.stl | 5.72M |
| 29 |  00_charger_p190328_asm.igs | 10.45M |
| 30 | 00_charger_p190328_asm.stp | 5.37M |
