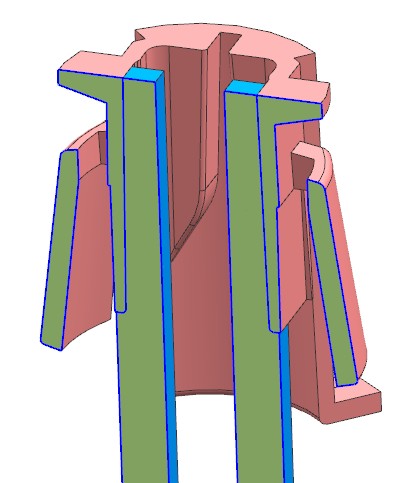

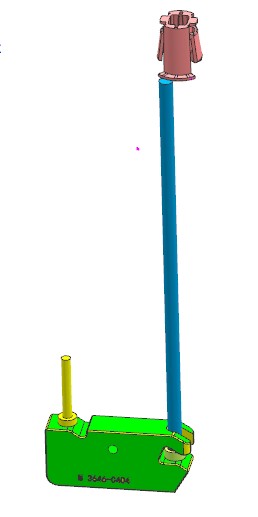

产品为洗衣机旋钮结构件，产品中间有两条深骨位，顶出时由扁顶顶在骨位上。因为产品向内收缩变形，导致产品夹在扁顶上无法取件。所以本例使用了一种特殊结构：加速顶，通过杠杆加速的原理，增加一根顶针加速顶出产品，使产品与扁顶脱离。传统结构使用二次顶出，模具成本将加大很多。
加速顶结构注塑模具

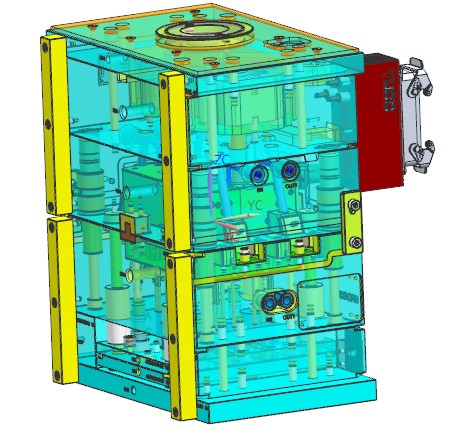

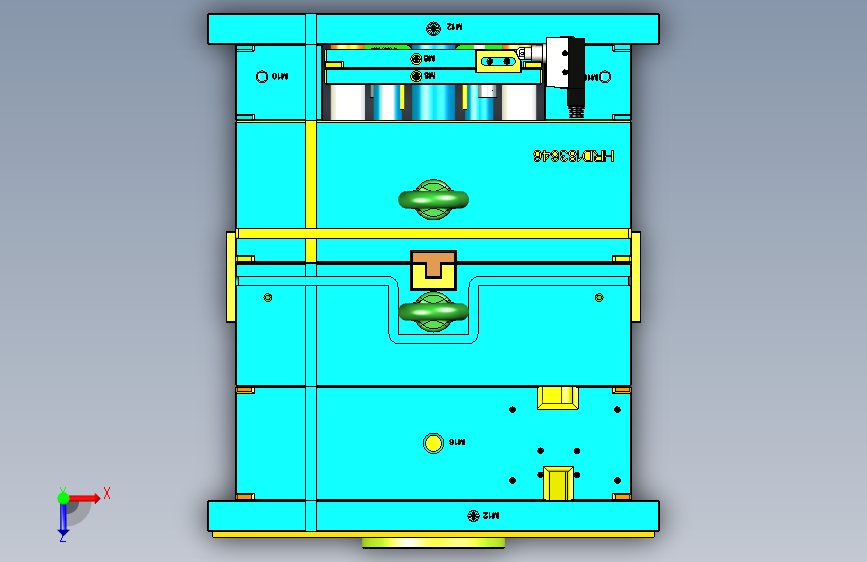

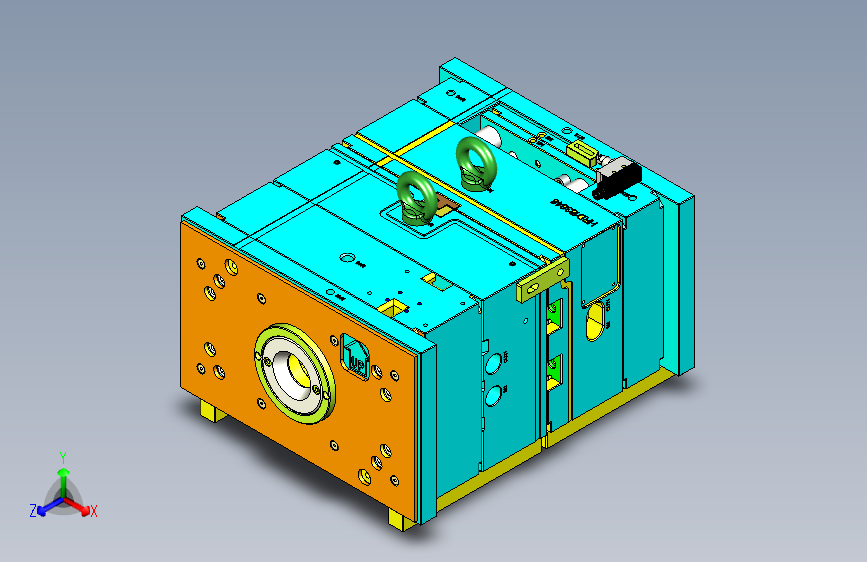

图纸描述

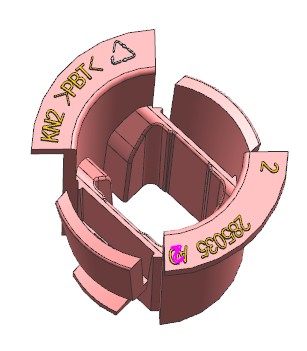

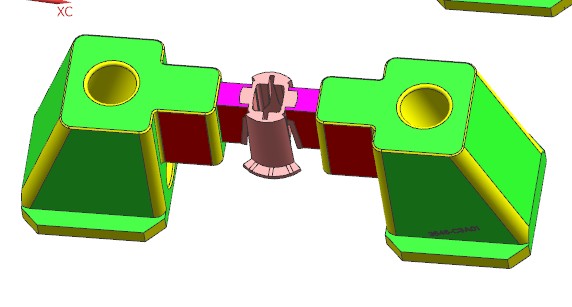

产品为洗衣机旋钮结构件，产品中间有两条深骨位，顶出时由扁顶顶在骨位上。因为产品向内收缩变形，导致产品夹在扁顶上无法取件。所以本例使用了一种特殊结构：加速顶，通过杠杆加速的原理，增加一根顶针加速顶出产品，使产品与扁顶脱离。传统结构使用二次顶出，模具成本将加大很多。
下载需要100金币
