轻卡汽车内视镜背壳注塑模具，产品材质PP-T20，模具排位1X1，冷流道直接浇口进胶。产品内测底部有整圈倒扣（用于放置后视镜片），倒扣量3.3MM，无法强制脱模，需设计抽芯结构。本例使用四边缩呵+四角斜顶的组合结构实现脱模。

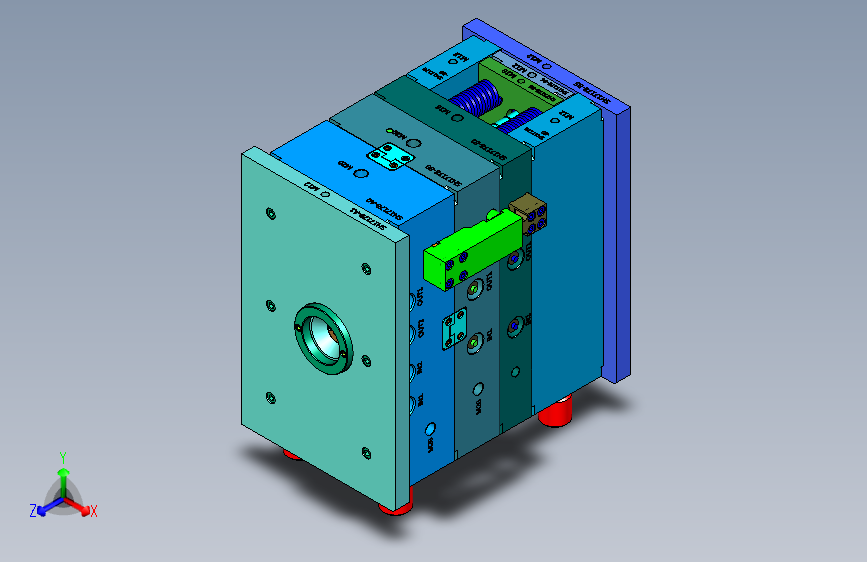

轻卡汽车后视镜注塑模具
图纸描述

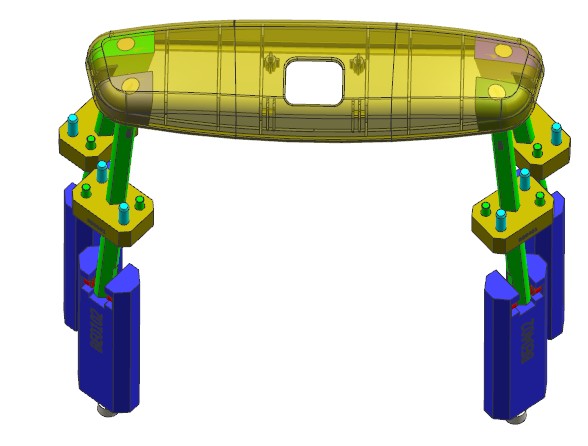

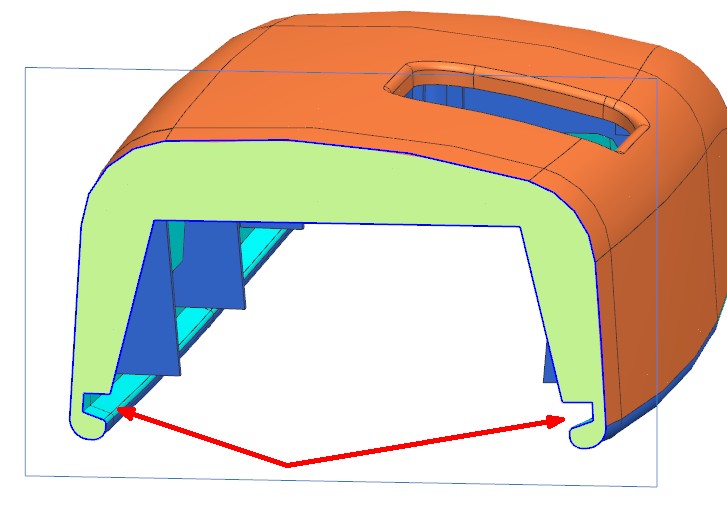

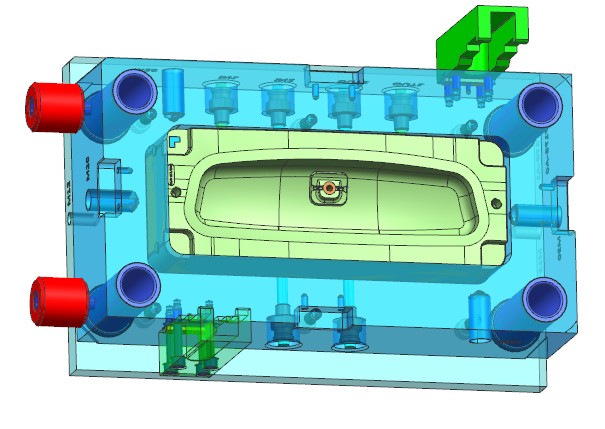

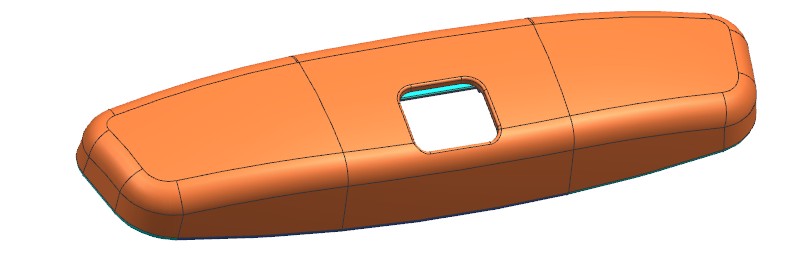

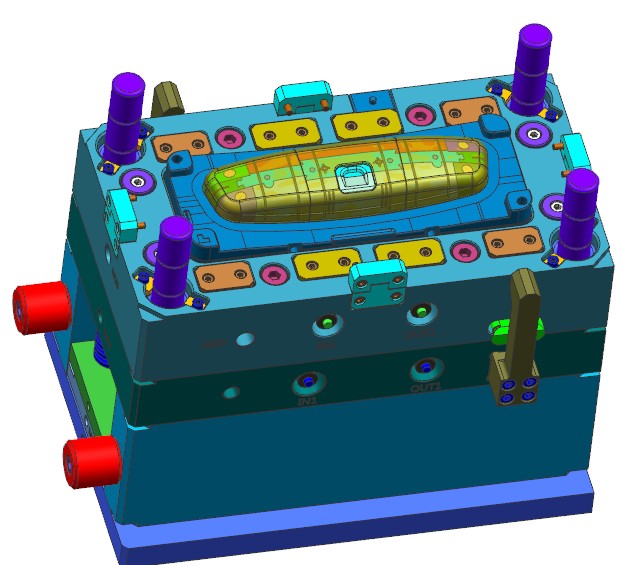

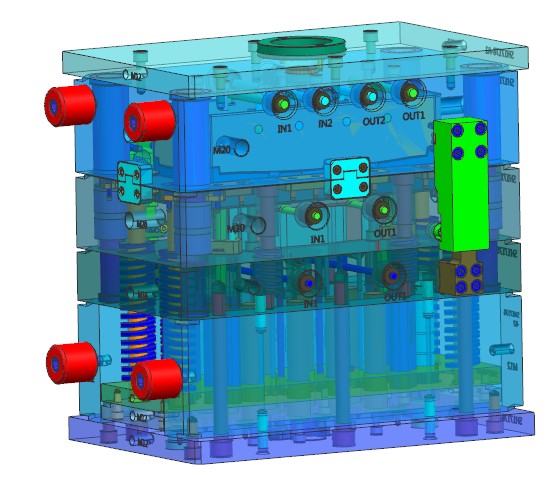

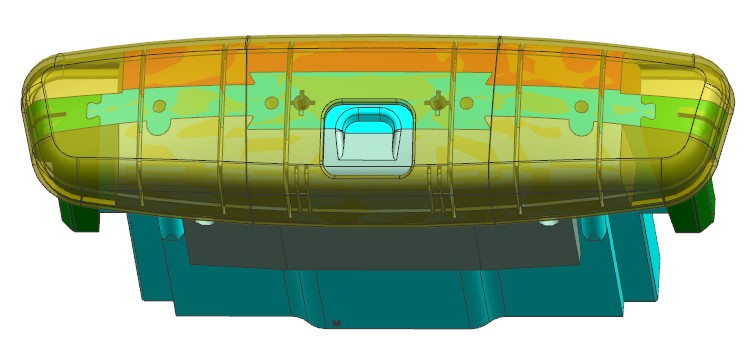

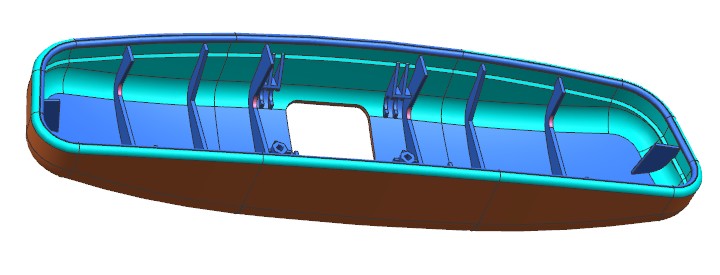

轻卡汽车内视镜背壳注塑模具，产品材质PP-T20，模具排位1X1，冷流道直接浇口进胶。产品内测底部有整圈倒扣（用于放置后视镜片），倒扣量3.3MM，无法强制脱模，需设计抽芯结构。本例使用四边缩呵+四角斜顶的组合结构实现脱模。
下载需要350金币
立即下载 收藏
图纸信息
作者
FantasticStar
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  SH17178-A.stp | 46.91M |
