变速叉铣面夹具（CAD图+UG三维）
图纸描述

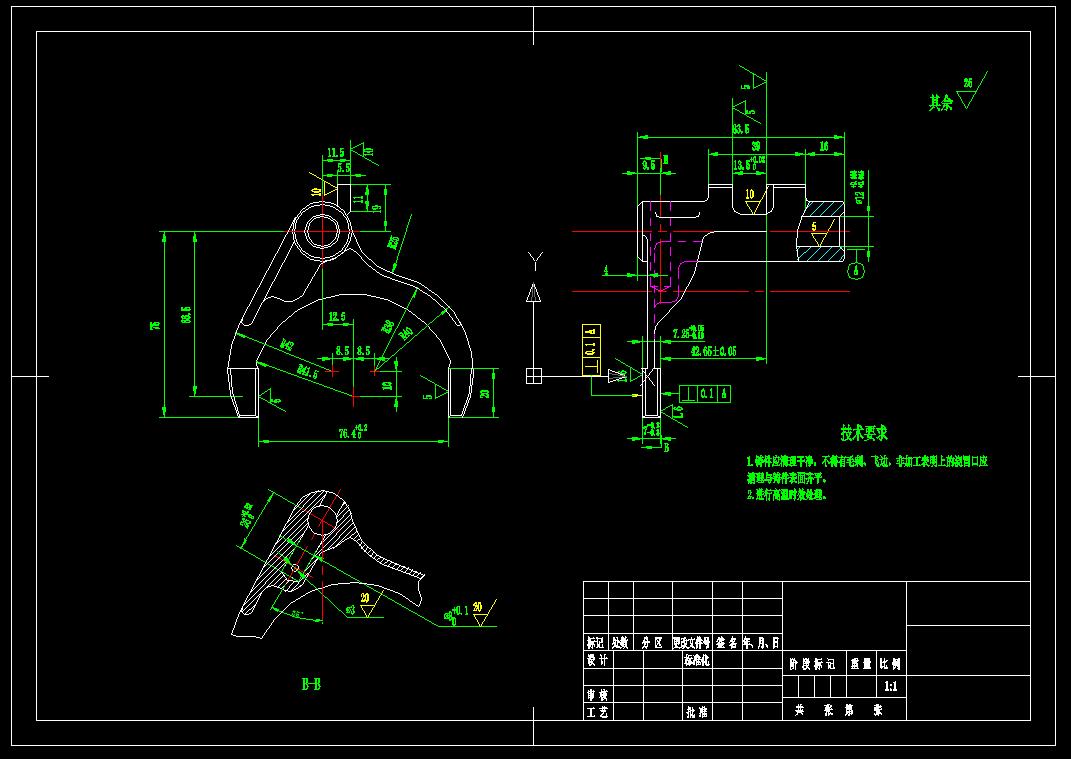

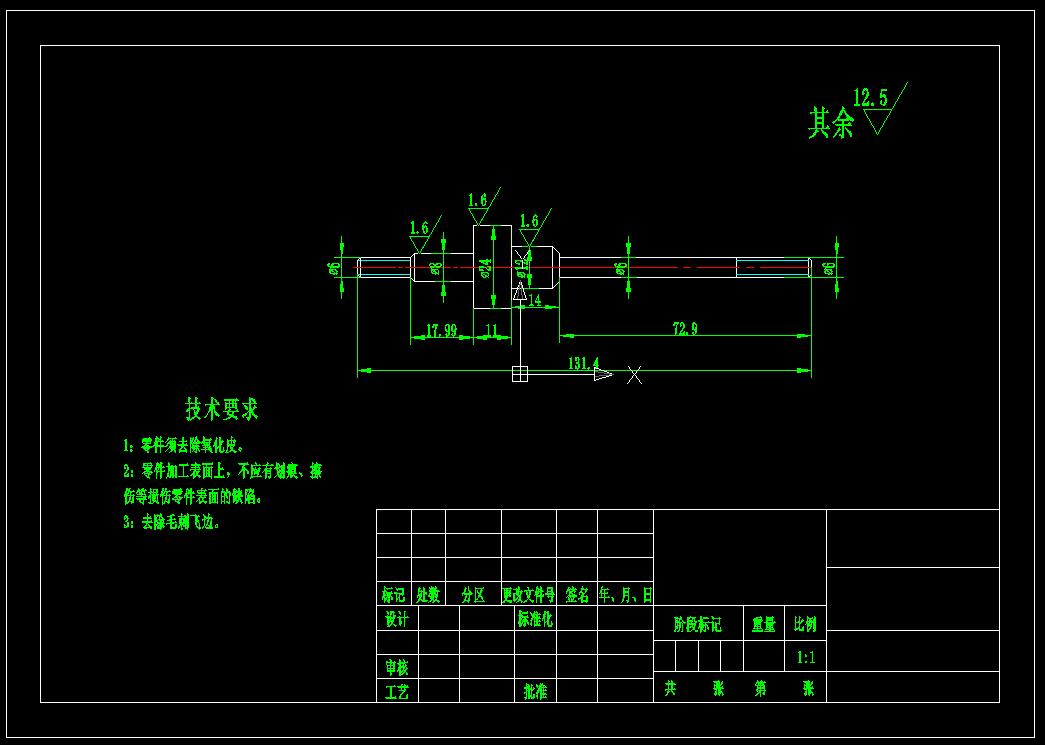

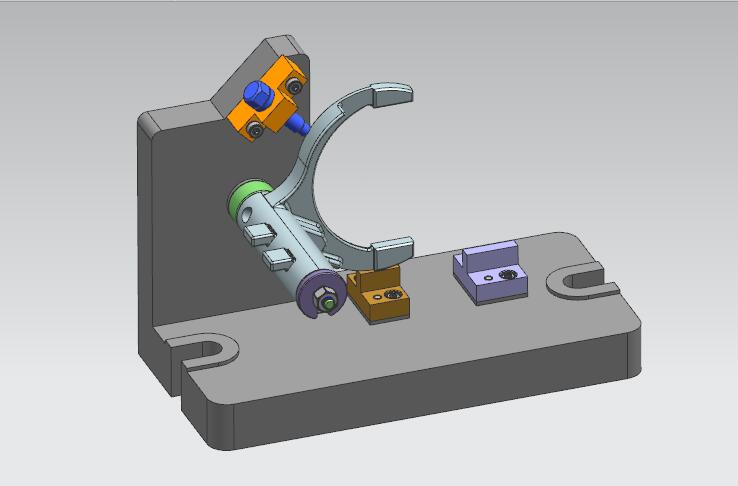

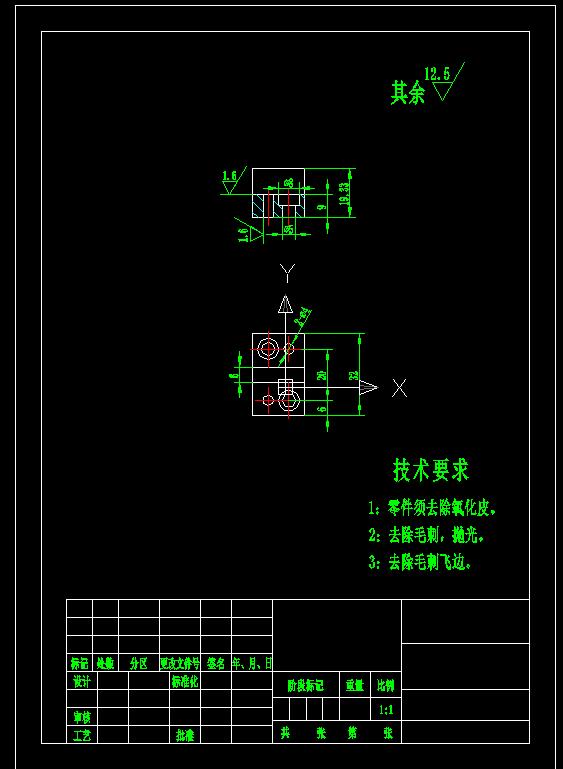

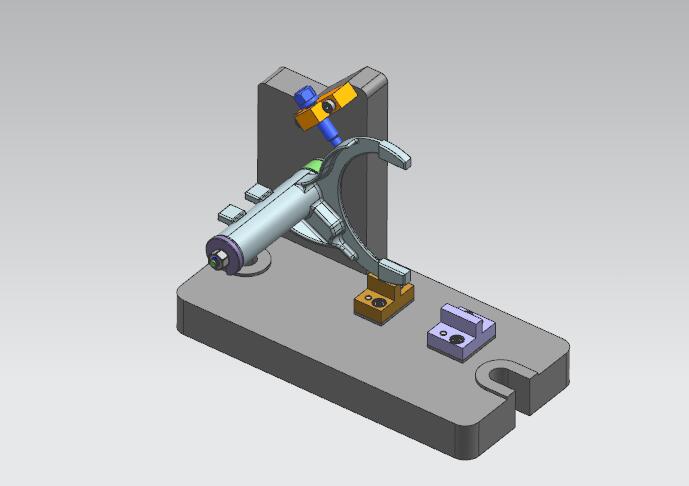

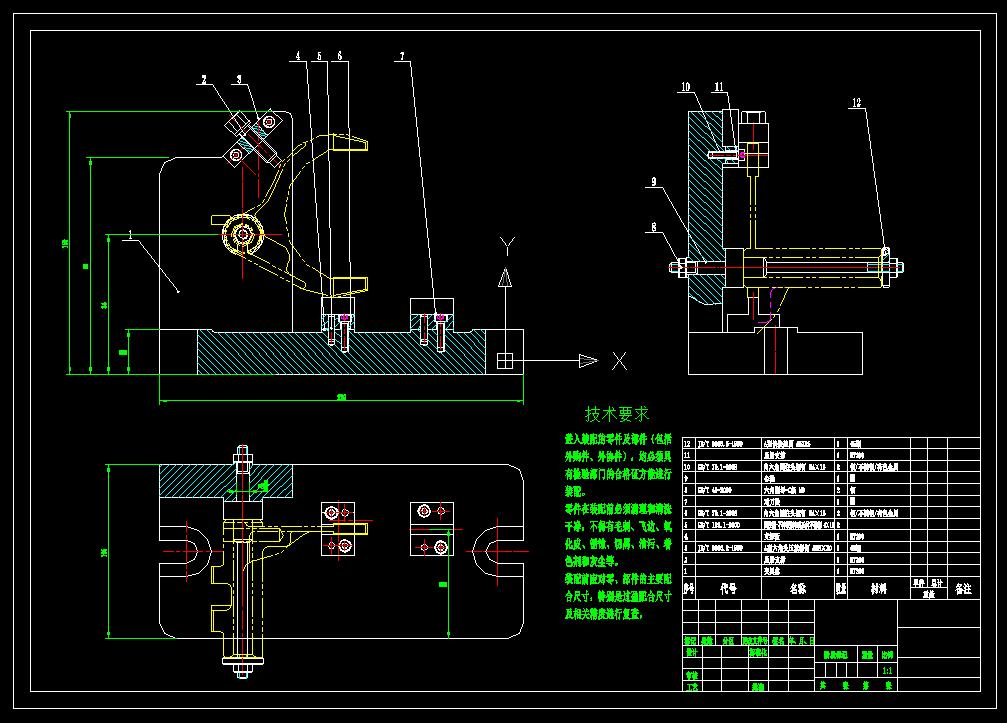

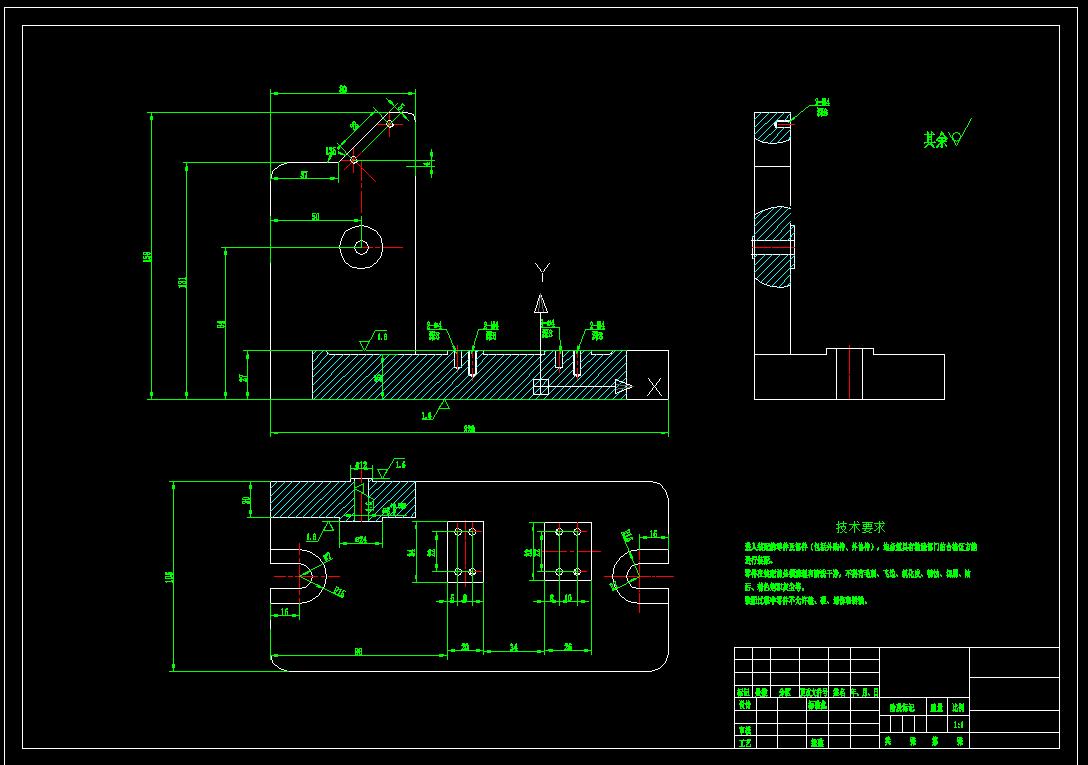

变速叉铣面夹具（CAD图+UG三维）图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小2.93M，共计19个文件，包含3D图纸和2D图纸，图纸主格式为stp,prt,sldprt,dwg，使用UG 8.0软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。变速叉铣面夹具（CAD图+UG三维）
下载需要100金币
立即下载 收藏
图纸信息
作者
WX_202975
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _asm1.stp | 1.72M |
| 2 |  12_KuaiHuan_DQ.prt | 156.50K |
| 3 | 1_JiaJuTi.prt | 704.00K |
| 4 | 2_YaJinZhiCheng.prt | 252.00K |
| 5 | 3_YaJin_LD.prt | 240.50K |
| 6 | 4_ZhiChengBan.prt | 241.50K |
| 7 | 7_DuiDaoKuai.prt | 229.00K |
| 8 | 9_XinZhou.prt | 485.00K |
| 9 | GB-T119.1-20004x16.prt | 210.00K |
| 10 | GB-T41-2000M6x1.prt | 300.50K |
| 11 | GB-T70.1-2000M4x16.prt | 306.00K |
| 12 | gongjian_step.prt | 436.50K |
| 13 | _asm1.prt | 205.50K |
| 14 |  工件.SLDPRT | 879.00K |
| 15 |  变速叉.dwg | 115.41K |
| 16 | 夹具体.dwg | 110.16K |
| 17 | 定位块.dwg | 87.09K |
| 18 | 心轴.dwg | 88.37K |
| 19 | 装配图.dwg | 221.05K |
