竖笛嘴注塑模具

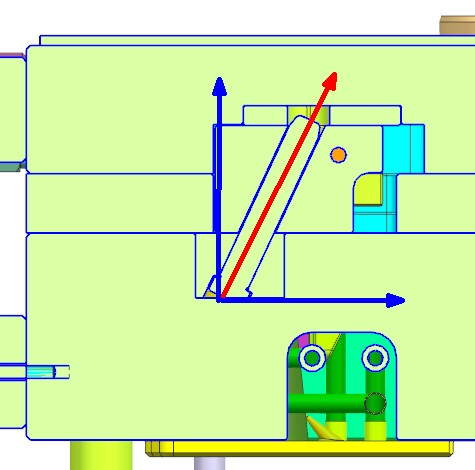

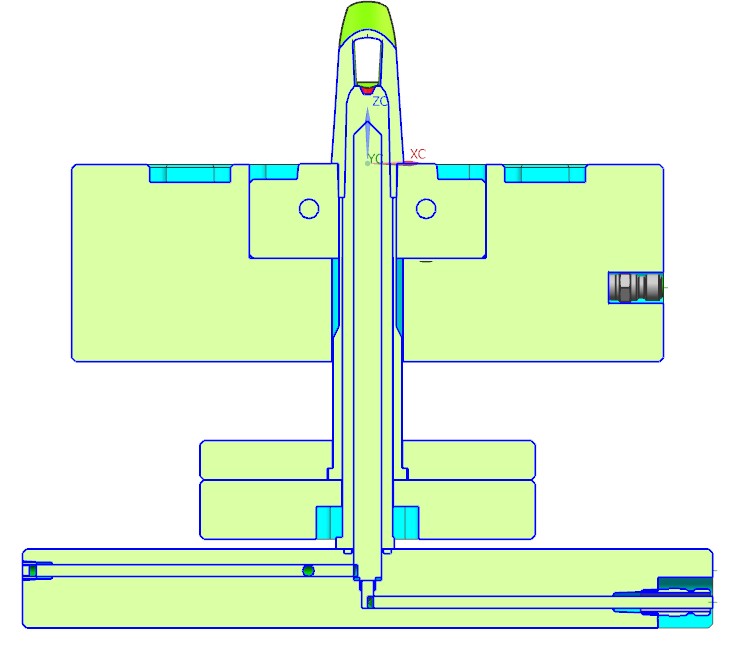

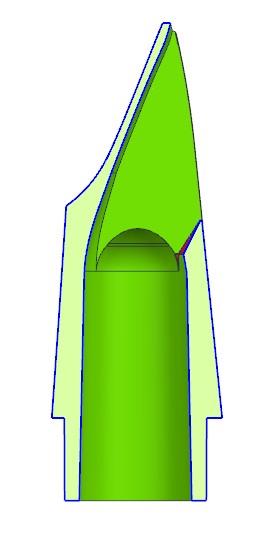

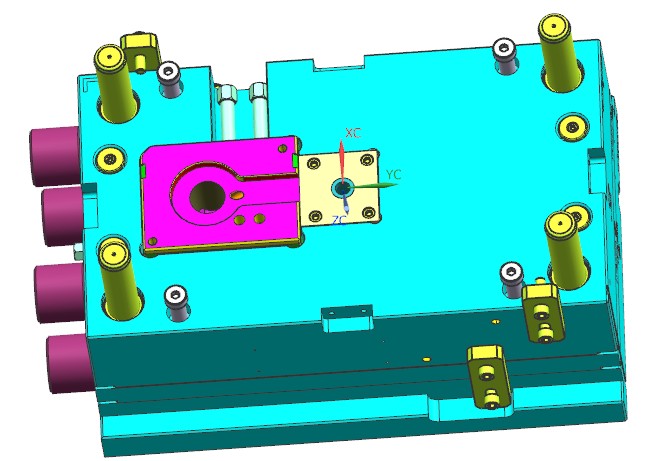

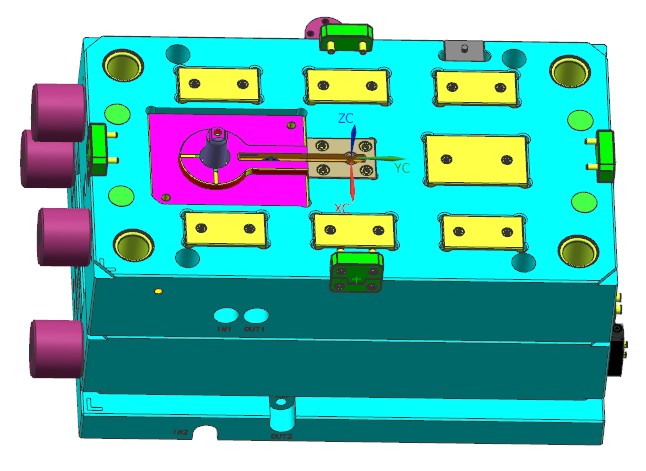

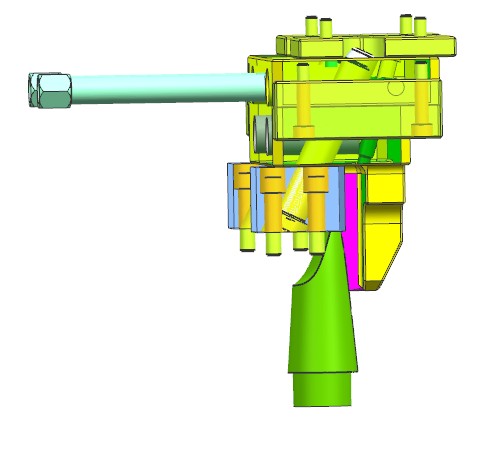

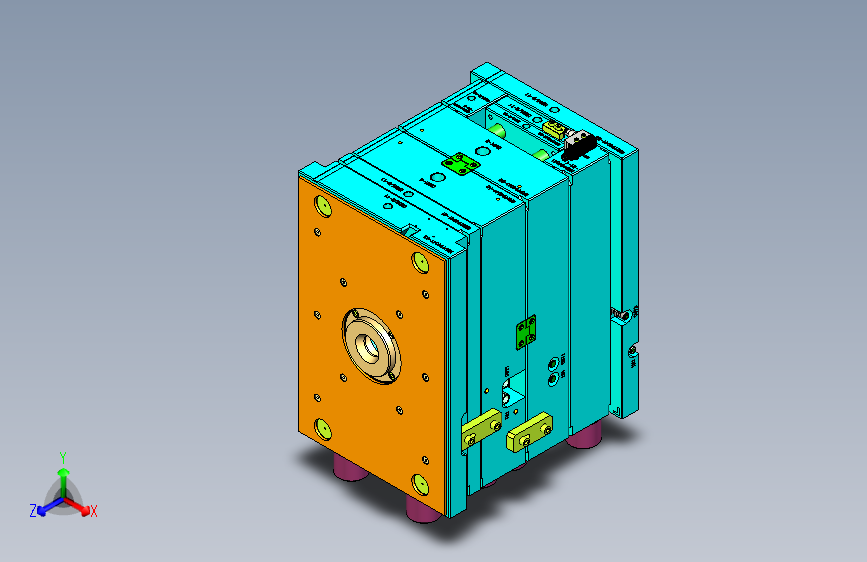

竖笛嘴注塑模具，模具布局1X1，但是留有一腔的位置以后增加其他产品。产品采用热流道转冷流道潜伏浇口进胶，为保证浇口顺利拉断，在后模流道上制作了倒扣。产品内部有斜向倒扣，分型在前模。模具设计巧妙的将斜向运动分解成了一个水平一个垂直运动。水平运动就是传统的滑块动作，垂直运动就是增加了一次开模动作。同时开模动作也为滑块运动提供动力。产品顶出使用非标定制大司筒，同时在司筒内部设计有冷却水。
