过滤器底部（螺纹）注塑模具
图纸描述

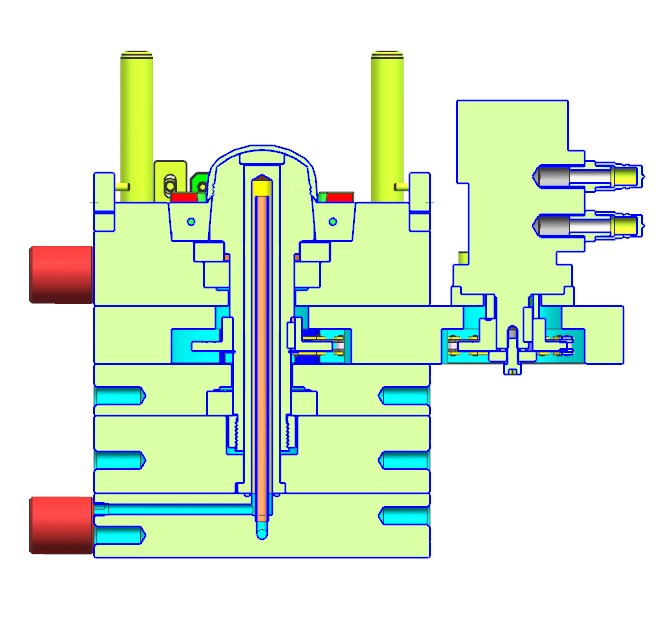

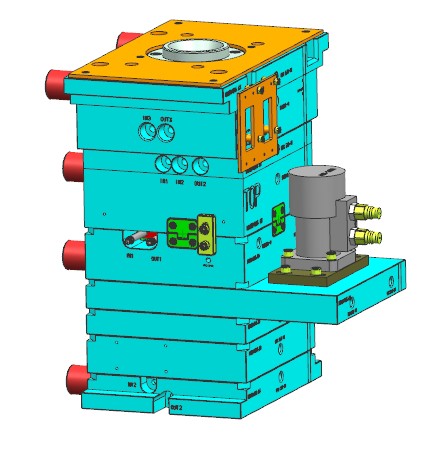

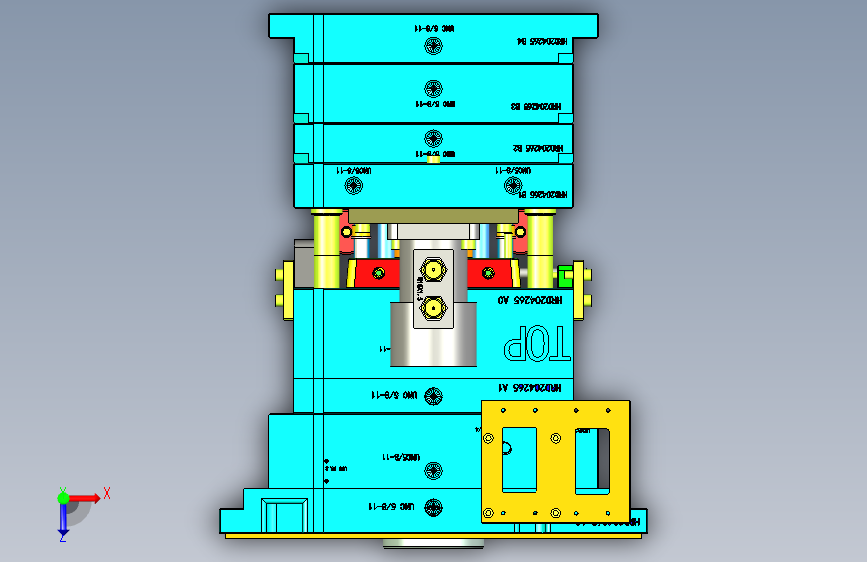

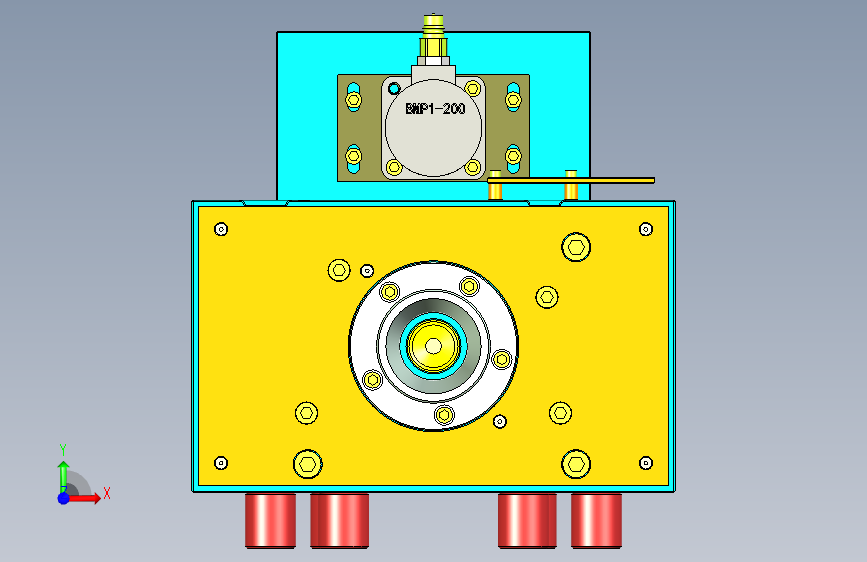

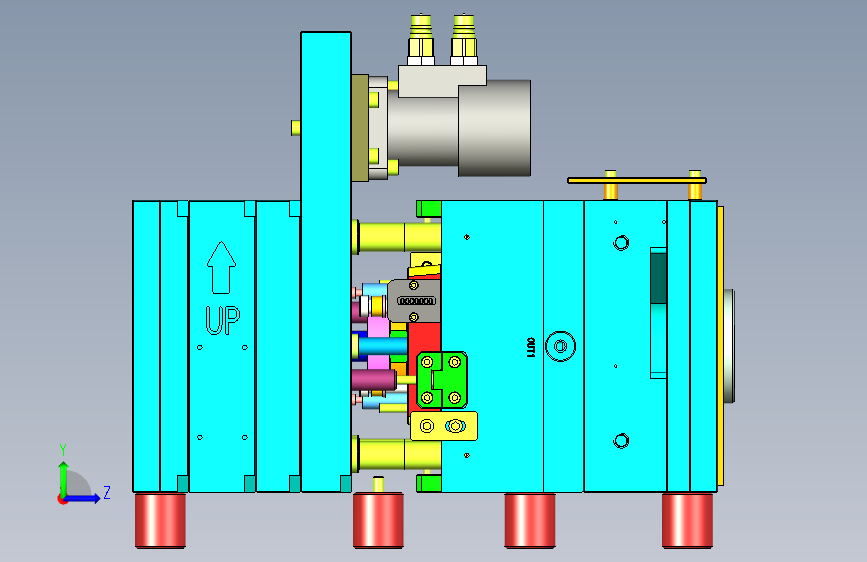

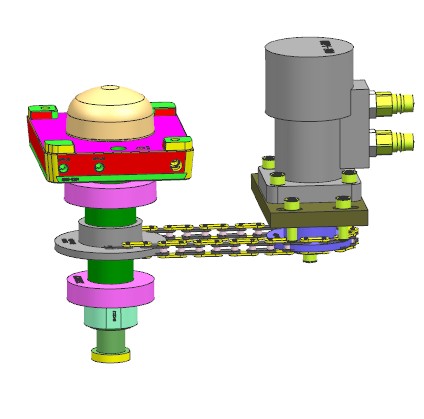

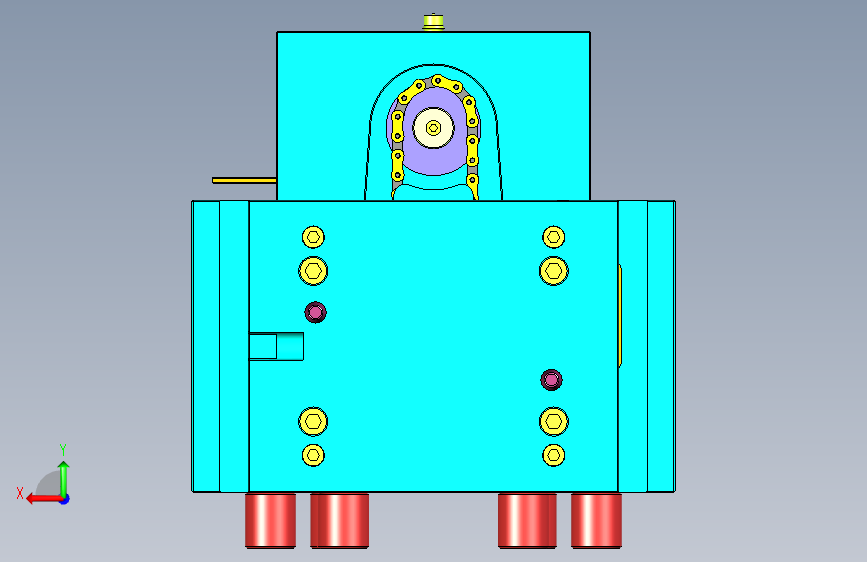

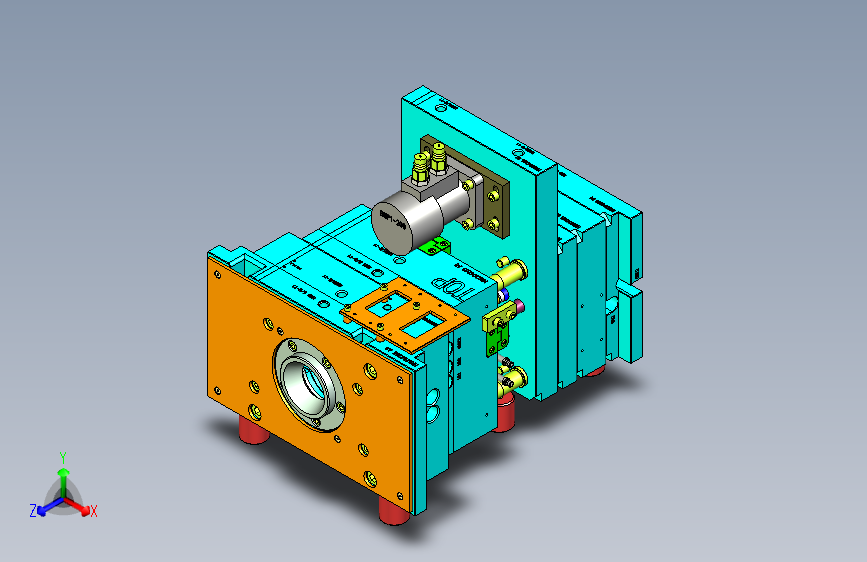

过滤器底部（螺纹）注塑模具。产品是一个带有内螺纹的盖子，螺纹使用马达+链条+链轮+推板组合结构脱模。螺纹芯轴原地转动，有耐磨板和轴承减少其摩擦力。螺纹芯轴内部有固定不动的冷却芯轴。推板下有弹簧，螺纹芯轴转动时，推板同步缓缓顶出产品。
下载需要350金币
立即下载 收藏
图纸信息
作者
SunnySparrow
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _HRD204265-TOP.stp | 31.97M |
