洗衣机喷射端口注塑模具
图纸描述

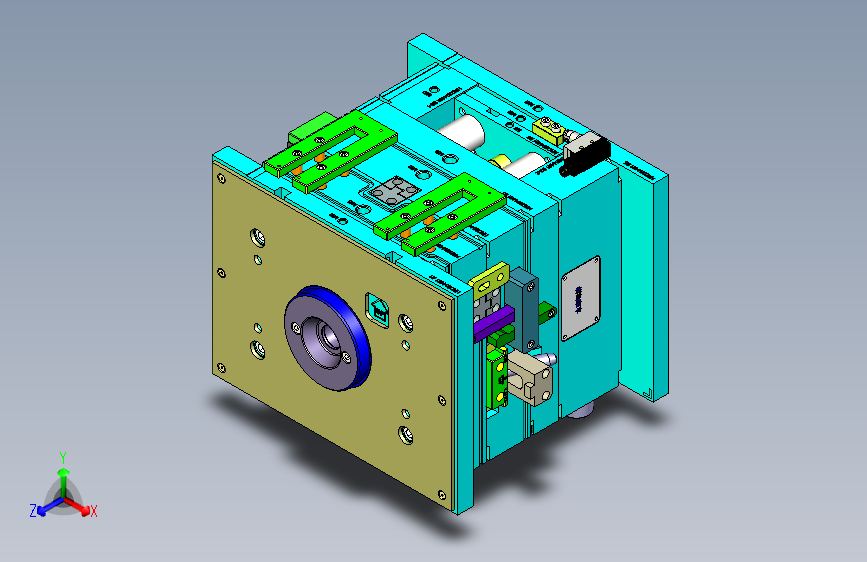

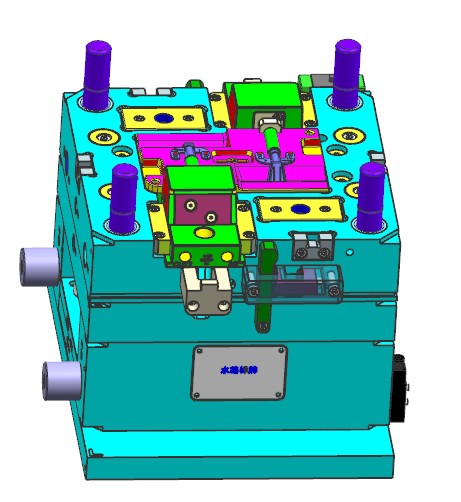

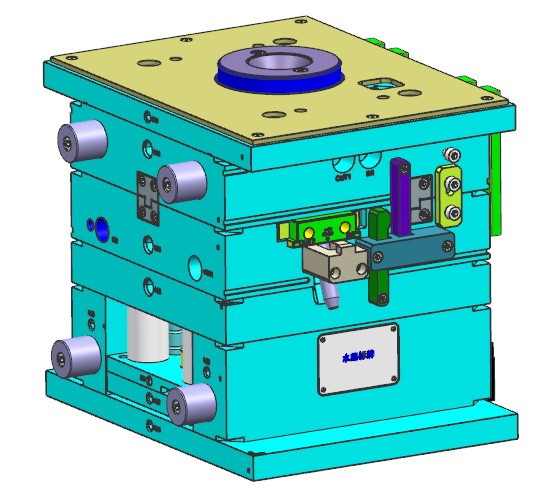

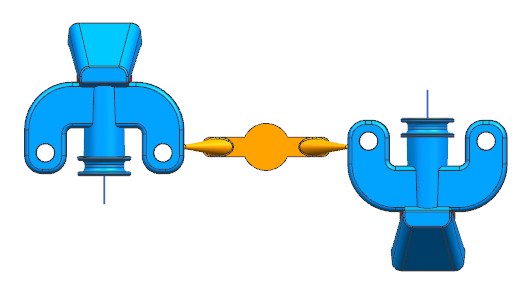

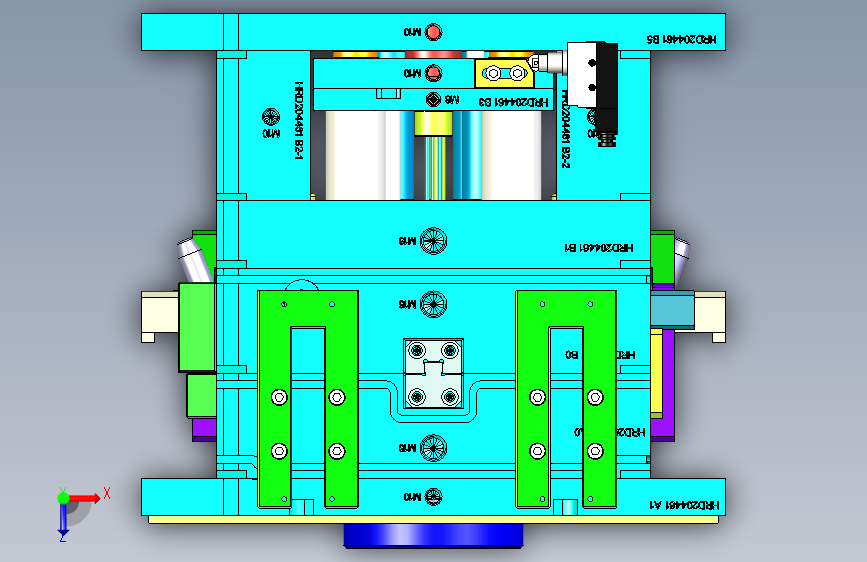

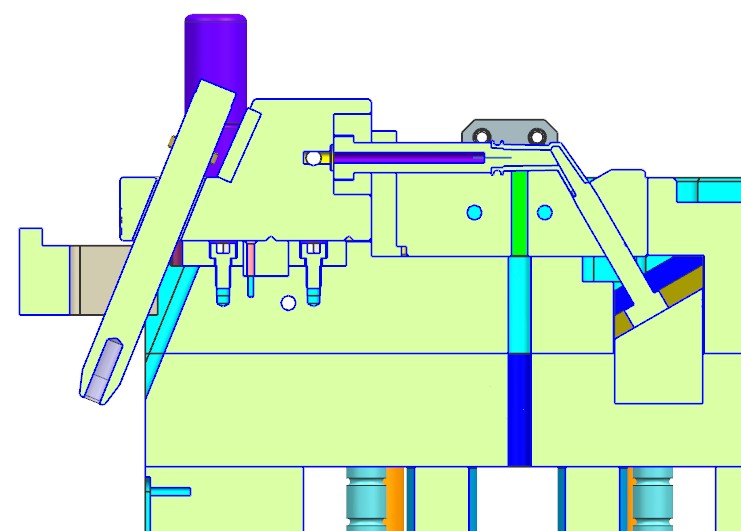

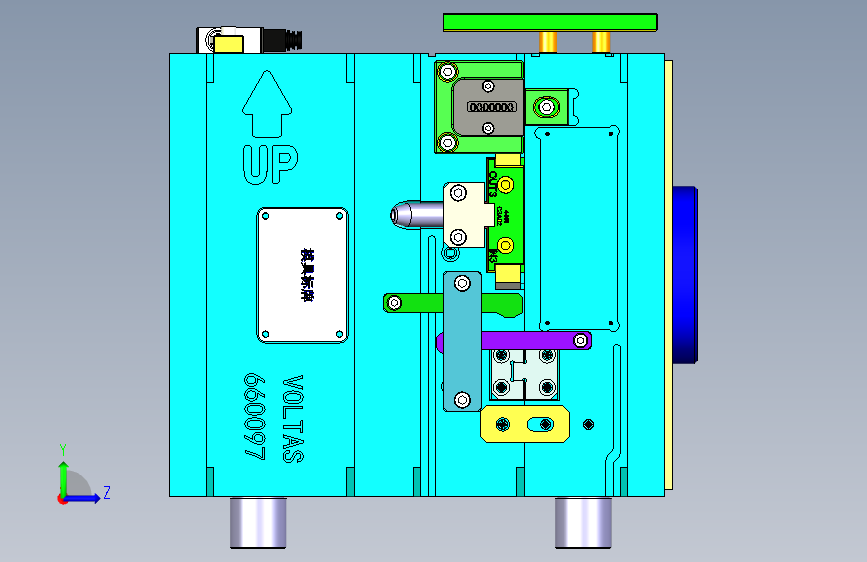

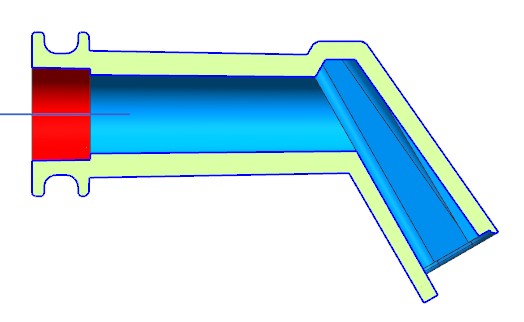

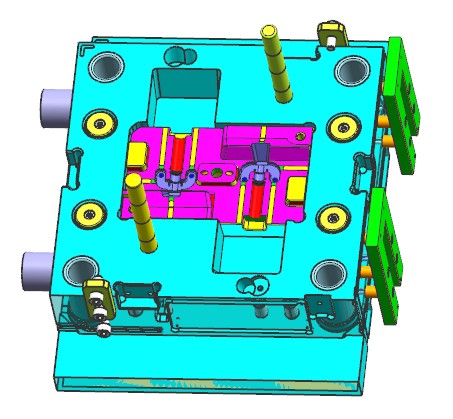

洗衣机喷射端口注塑模具，模具布局1X2,内部结构件无外观要求，因此使用潜伏浇口，潜在产品表面。产品内部为管道状，一侧水平抽芯，一侧与竖直方向夹角30度。30度是设计转角度抽芯的分界点，30度以下设计竖直方向转角度，30度以上设计水平方向转角度。竖直方向转角度，需要模具多一次开模动作。
